Способ оценки эффективности действия объектных мин Российский патент 2025 года по МПК F42B35/00 G01L5/14

Изобретение относится к области машиностроения, а именно к области испытаний инженерных боеприпасов, в частности объектных мин, по оценке характеристик действия продуктов взрыва разрывного заряда.

Объектные (прилипающие) мины (ОМ) предназначаются для повреждения боевой и промышленной техники, боевых и транспортных машин, подвижного железнодорожного состава и других различных механизмов. Мины СПМ, БПМ и УПМ позволяют установку в воде и могут применяться для повреждения мелких судов и других объектов в воде. Мины такого типа крепятся на подрываемых объектах с помощью магнитов. Взрыв их происходит после истечения заданного времени замедления взрывателя или при попытке снятия (при установке мины со взрывателем неизвлекаемости).

Известен способ воздействия на вещества и объекты последовательными ударными волнами, предназначенный для дистанционного ударно-волнового воздействия на различные вещества и объекты (патент RU 2335731 от 10.10.2008 г.). Недостатком вышеуказанного способа является достаточная трудоемкость подготовки многократного ударного воздействия на различные объекты (от коротких серий, порядка 3-10 импульсов, до непрерывной), произвольной частоты (от инфразвуковой до ультразвуковой) и произвольной силы (в пределах мощности излучателя), недостаточная информативность, связанная с невозможностью определения направления и скорости фронта взрывной ударной волны (ВУВ) на различных расстояниях от места разрыва мины, не определение времени фазы сжатия ВУВ в заданной точке, оценка параметров взрыва объекта испытаний только в воздухе.

Известен способ определения характеристик фугасности боеприпасов (патент RU 2593518 от 10.08.2016 г.), включающий размещение на поверхности измерительной площадки на измерительных лучах, в заданных направлениях и на заданных расстояниях от точки подрыва, датчиков давления, установку испытуемого боеприпаса в заданной точке с последующим подрывом или подрыв его в заданной точке в процессе перемещения с регистрацией характеристик проходящей ВУВ в измерительных точках. Недостатком вышеуказанного способа является достаточная трудоемкость подготовки реализации испытаний, недостаточная информативность, связанная с невозможностью определения направления и скорости фронта ВУВ на различных расстояниях от места разрыва мины, не определение времени фазы сжатия ВУВ в заданной точке, оценка параметров взрыва объекта испытаний только в воздухе.

Наиболее близким к изобретению является способ оценки поражающего действия противопехотных фугасных мин (ПФМ) (патент RU 2789676 от 07.02.2023 г.), включающий размещение на испытательной площадке ПФМ и датчиков давления, осуществление подрыва ПФМ, регистрацию параметров воздушной ударной волны, отличающийся тем, что датчики давления размещают на испытательной площадке на заданном расстоянии от ПФМ, подрыв ПФМ осуществляют в грунте с замером контрольно-измерительным комплексом параметров ВУВ во фронте ударной волны. Но в данном способе не определяется поражающее действие продуктов взрыва разрывного заряда непосредственно на объект поражения, а только оценивается воздействие ударной волны.

Исходя из проведенного патентного поиска, можно заключить, что способы натурной оценки поражающего действия объектных мин не разработаны.

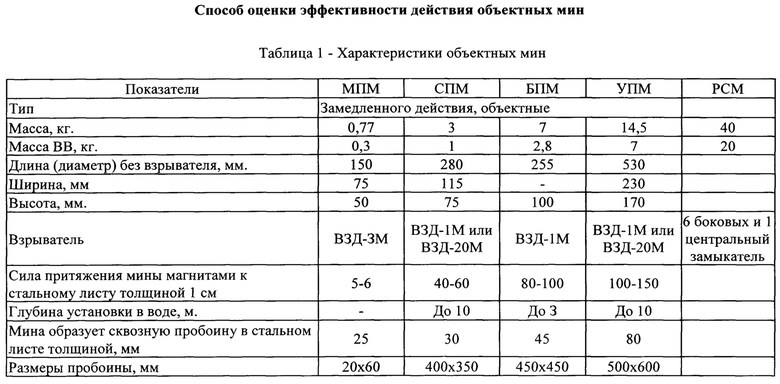

В данных материалах на изобретение предметом рассмотрения являются объектные мины (таблица 1).

Технической задачей, на решение которой направлено заявляемое изобретение, является определение поражающего действия продуктов взрыва разрывного заряда ОМ на объект-цель при испытаниях.

Технический результат, который может быть получен при решении технической задачи, заключается в повышении информативности испытаний, что достигается определением поражающего действия продуктов взрыва разрывного заряда ОМ на объект-цель, и заключается в повышении точности испытаний, что достигается учетом поражающего действия продуктов взрыва мины на различные объекты-цели, аналогичные различным целям.

Технический результата и задача достигаются тем, что в предлагаемом способе на испытательной площадке при подрыве ОМ определяется результат действия продуктов взрыва разрывного заряда ОМ на объект-цель с учетом поражающего действия продуктов взрыва мины на различные объекты-цели, аналогичные различным целям.

При взрыве разрывного заряда взрывчатого вещества (ВВ) его потенциальная энергия превращается в кинетическую энергию образующихся сильно нагретых газов. Газообразные продукты взрыва благодаря большой скорости взрывчатого превращения в первый момент практически занимают объем самого заряда и находятся в сильно сжатом состоянии. Давление в точке взрыва штатных ВВ достигает 4,5-10 Па (450 000 кгс/см²). Расширяясь, продукты взрыва резко ударяют по окружающей среде. Специфика установки мин данного класса заключается в установке в грунт с маскировкой слоем грунта толщиной до 5 см, поэтому требуется учет затрат энергии продуктов детонации на преодоление сопротивления грунта, что определяется экспериментально.

Для реализации предложенного способа используется испытательной площадка размером 15×15 м с сектором испытаний, обвалованная с трех сторон грунтом.

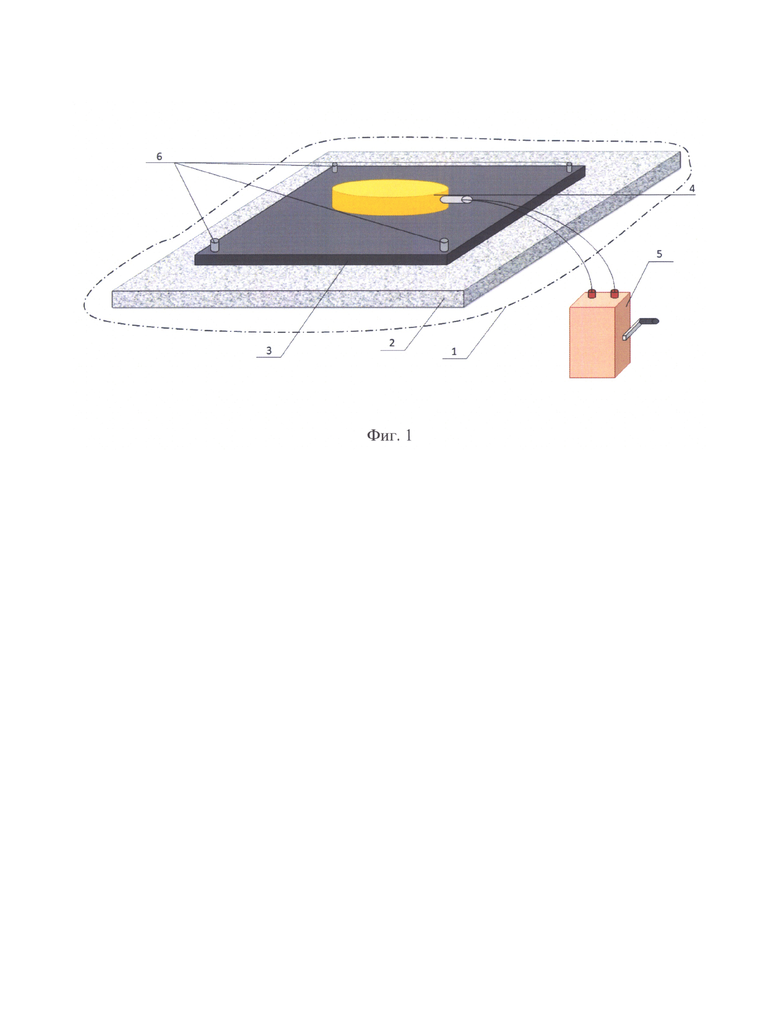

Порядок проведения испытаний следующий (фиг. 1).

На испытательной площадке в секторе испытаний (1) на бетонном основании (2) размещается объект-цель для поражения в виде металлического листа толщиной 10 мм (3) с помощью крепежных зажимов (6). На листе металла (3) размещают образец ОМ (4). Подрыв мины (4) осуществляется электрическим способом (5). После подрыва ОМ осуществляется визуальный осмотр конструкции металлического листа на предмет разрушений его поверхности и замера толщины пробоины.

Для каждого образца ОМ и принятой схемы размещения ее на объекте-мишени проводится по 2 опытных зачетных подрыва. При подрыве ОМ электрическим способом (от взрывной машинки) на безопасном от ОМ расстояния устраивается разрыв магистрального провода электровзрывной сети. Разрыв поднимается на рейку высотой не менее метра и размещается в таком месте, которое хорошо просматривается с места размещения заряда. Разрыв безопасности замыкается исполнителем взрывных работ (взрывником) после отвода личного состава, занятого на проведении эксперимента (взрывных работ) в укрытие и установки электродетонаторов (детонаторов) в заряды.

Предложенный способ авторами проверен экспериментально.

Таким образом, новыми признаками с существенными отличиями по предложенному способу, является следующая совокупность действий:

1. В качестве объекта-цели используется металлический лист толщиной 10 мм.

2. Опытный образец ОМ размещается на металлическом листе.

3. После подрыва ОМ осуществляется визуальный осмотр конструкции металлического листа на предмет разрушений его поверхности и замера толщины пробоины.

Предлагаемое изобретение в виде способа оценки поражающего действия ОМ позволяет получить требуемый технический результат, который заключается в повышении информативности испытаний, что достигается определением поражающего действия продуктов взрыва разрывного заряда ОМ на объект-цель, и заключается в повышении точности испытаний, что достигается учетом поражающего действия продуктов взрыва мины на различные объекты-цели, аналогичные различным целям.

Таким образом, заявленное изобретение по пункту (пунктам) 1 первоначальной формулы изобретения соответствует требованиям ст. 1349 Кодекса*, установленным ст. 1350 Кодекса*, требованиям, установленным ст. 1375 Кодекса*, и по указанным признакам в описании и в формуле изобретения заявка имеет изобретательский уровень.

Изобретение относится к области машиностроения, а именно к области испытаний инженерных боеприпасов, в частности объектных мин (ОМ), по оценке характеристик фугасного действия. Целью испытаний в предлагаемом способе является определение поражающего действия продуктов взрыва разрывного заряда ОМ на объект-цель с учетом действия продуктов взрыва мины на различные объекты-цели. Технический результат заключается в повышении информативности испытаний, что достигается определением поражающего действия продуктов взрыва разрывного заряда ОМ на объект-цель, и заключается в повышении точности испытаний, что достигается учетом поражающего действия продуктов взрыва мины на различные объекты-цели, аналогичные различным целям. Способ оценки эффективности действия объектных мин включает размещение на испытательной площадке в секторе испытаний на бетонном основании объекта-цели для поражения в виде металлического листа толщиной 10 мм, на который устанавливается образец объектной мины, после подрыва которой электрическим способом осуществляется визуальный осмотр конструкции металлического листа на предмет разрушений его поверхности и замера толщины пробоины. 1 ил., 1 табл.

Способ оценки эффективности действия объектных мин, включающий размещение на испытательной площадке в секторе испытаний на бетонном основании объекта-цели для поражения в виде металлического листа толщиной 10 мм, на который устанавливается образец объектной мины, после подрыва которой электрическим способом осуществляется визуальный осмотр конструкции металлического листа на предмет разрушений его поверхности и замера толщины пробоины.
