Способ стабилизации формы поворотных и поворотно-наклонных створок в окнах и дверях от провисания Российский патент 2025 года по МПК E05F7/06

Изобретение относится к технологиям производства (или ремонта) светопрозрачных конструкций окон, дверей из различных видов материалов: пластика (ПВХ), алюминия, дерева, стеклокомпозита и т.д., а именно к способам стабилизации формы поворотных и поворотно-наклонных створок в окнах и дверях от провисания.

Известно, что прямоугольные створки окон и дверей имеют тенденцию к провисанию вследствие давления веса стеклопакета (стекла или другого заполнения). Из уровня техники известны следующие способы стабилизации створки от провисания.

Одним из способов борьбы с провисанием створок рам является способ расклинивания стеклопакета в створке (описан в методических указаниях производителей окон и дверей). Жесткость створки обеспечивается правильной технологией расклинивания стеклопакета (стекла или другого заполнения), в основу которой положено создание совместной диагональной жесткости створки и стеклопакета (Инструкция по проектированию, монтажу и эксплуатации стеклопакетов, СН481-75).

Известный способ предусматривает расклинивание створки совместно со стеклопакетом по диагонали от нижнего, ближнего к петле, угла створки до верхнего, дальнего от верхней петли угла створки, предотвращающей провисание створки вниз. Для этого используются прокладки, фиксируемые в противоположных углах рамы.

В качестве недостатков известного способа можно отметить следующие.

Материалы, из которых изготовлены створки, – пластик (ПВХ), алюминий, дерево, имеют разные коэффициенты линейного теплового расширения: для ПВХ – 50,4×10^-6 °С^-1, для алюминия – 22,2×10^-6 °С^-1, тогда как коэффициент линейного теплового расширения стекла – 9,0×10^-6 °С^-1. Учитывая, что температурный перепад наружной части створки в течение года может быть от плюс 60 °С на наружной поверхности цветных профилей и до минус 40 °С зимой, линейное расширение пластиковой створки шириной 1200 мм может составлять до 6 мм, тогда как у стекла (стеклопакета) – не более 0,9 мм. В этом случае стеклопакет под собственным весом, несмотря на расклинивание, «падает» (давит) на верхний угол створки вслед за ее термическим расширением от верхней петли. При этом по законам геометрии – насколько стеклопакет «продвинулся» за створкой по горизонтали, настолько же этот угол стеклопакета «осел» вниз по вертикали (при квадратных размерах стеклопакета). Поскольку прямоугольная створка не имеет собственной жесткости, она оседает вслед за стеклопакетом. В этих случаях рекомендуется «перерасклинка» стеклопакета и дополнительная регулировка фурнитуры, но она чревата дальнейшим превращением прямоугольной створки в параллелограмм с еще более разными диагоналями, что усложняет дальнейшую работу фурнитуры, установленной по периметру створки. Играет существенную роль и вес стеклопакета, который передает горизонтальную составляющую на верхний противоположный петле угол створки, содействуя ее линейному физическому расширению, помимо термического. Нахождение створок в меняющихся режимах зима-лето приводит к дополнительным работам по переклиниванию пакетов и регулировке фурнитуры.

Другим известным способом стабилизации формы створки от провисания является «вклеивание» стеклопакета в створку.

Известный способ основан на клеевом соединении по периметру створки со стеклопакетом. При реализации данного способа достигается объединенная жесткость створки со стеклопакетом в виде единой «диафрагмы» жесткости. Работы по вклейке могут производиться автоматами в условиях цехового изготовления, а также вручную с помощью пневмоинструмента (Вклейка стеклопакетов регламентируется п.5.77 ГОСТ 30674-23).

В качестве недостатков известного способа можно отметить сложность замены стеклопакета в случае возникновения такой необходимости, привлечение специалистов для замены стеклопакета, требования к режиму замены стеклопакета.

Замена вклеенного в створку стеклопакета требует ручной вырезки герметика по периметру с дальнейшим нанесением слоя герметика и выдержкой вклеенного стеклопакета в течение не менее 6 часов до навески створки в рабочее положение. Часто как основной способ применяется замена вместе со створкой. Практическая невозможность самостоятельной замены силами заказчика и при низкоквалифицированном исполнителе. Работы по вклеиванию стеклопакетов должны производиться при температуре не ниже плюс 5 °С, что может быть малодоступным при ремонтных работах в холодный период. Необходимо также принимать во внимание то обстоятельство, что отсутствует опубликованная статистика отказов, которые возможны в силу разницы температурных линейных расширений стекла и створки, воспринимаемой клеевыми составами. Как они «поведут» себя в дальнейшем не до конца ясно, а также высокая стоимость применяемых материалов и работ при вклейке, что существенно увеличивает окончательную стоимость самих изделий.

Технической проблемой заявленного изобретения является разработка способа стабилизации поворотных и поворотно-наклонных створок в окнах и дверях от провисания, позволяющего нивелировать перекос створок при сохранении простого способа замены заполнения в створках, в том числе стеклопакета, не требующего соблюдения особых условий для замены, больших затрат и привлечения специалистов.

Техническим результатом заявленного изобретения является повышение эффективности стабилизации конструкции створок в окнах и дверях от провисания с простым способом демонтажа заполнения в створках.

Технический результат достигается тем, что способ стабилизации поворотных и поворотно-наклонных створок в окнах и дверях от провисания, характеризующийся тем, что заполнение в створке фиксируют с помощью тяги, выполненной в виде полосы с прикрепленным к ее концу уголком, захватывая этим уголком верхний противоположный от петли край заполнения, притягивают заполнение тягой и фиксируют противоположный от уголка конец тяги к элементу створки, а между тягой и верхним горизонтальным элементом створки и между уголком тяги и заполнением размещают фиксирующие подкладки.

В частном случае тягу крепят к вертикальному элементу створки.

В частном случае тягу крепят к горизонтальному элементу створки.

Предлагаемый способ закрепления заполнения в створке не производит горизонтального давления на верхний угол створки и сохраняет строго горизонтальным верхний горизонтальный элемент створки при температурных и физических расширениях. При этом ликвидируется нагрузка от заполнения, например, стеклопакета на верхний горизонтальный и вертикальный элемент створки, противоположный элементу створки с петлями. Заполнение поворачивается совместно с вертикальным элементом створки с петлями, создавая совместную жесткость, а верхний горизонтальный элемент створки на фиксирующей подкладке опирается на заполнение, оставаясь строго горизонтальным. При этом не происходит провисания створки вниз.

Заявленное изобретение поясняется на фигурах, на которых представлены:

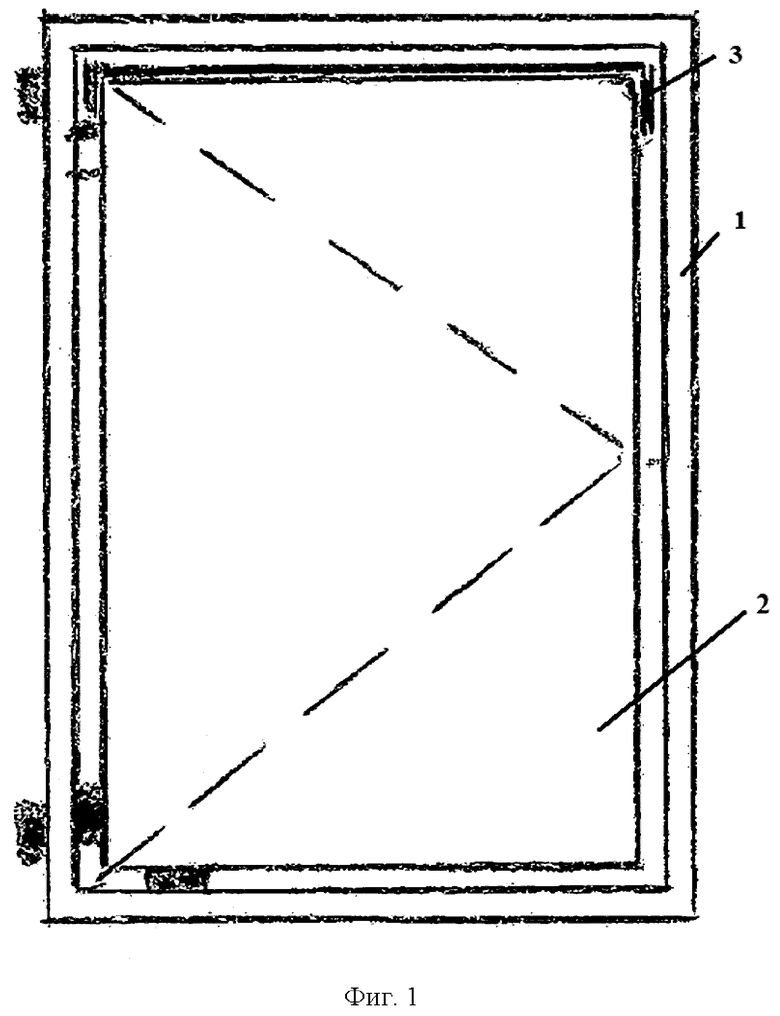

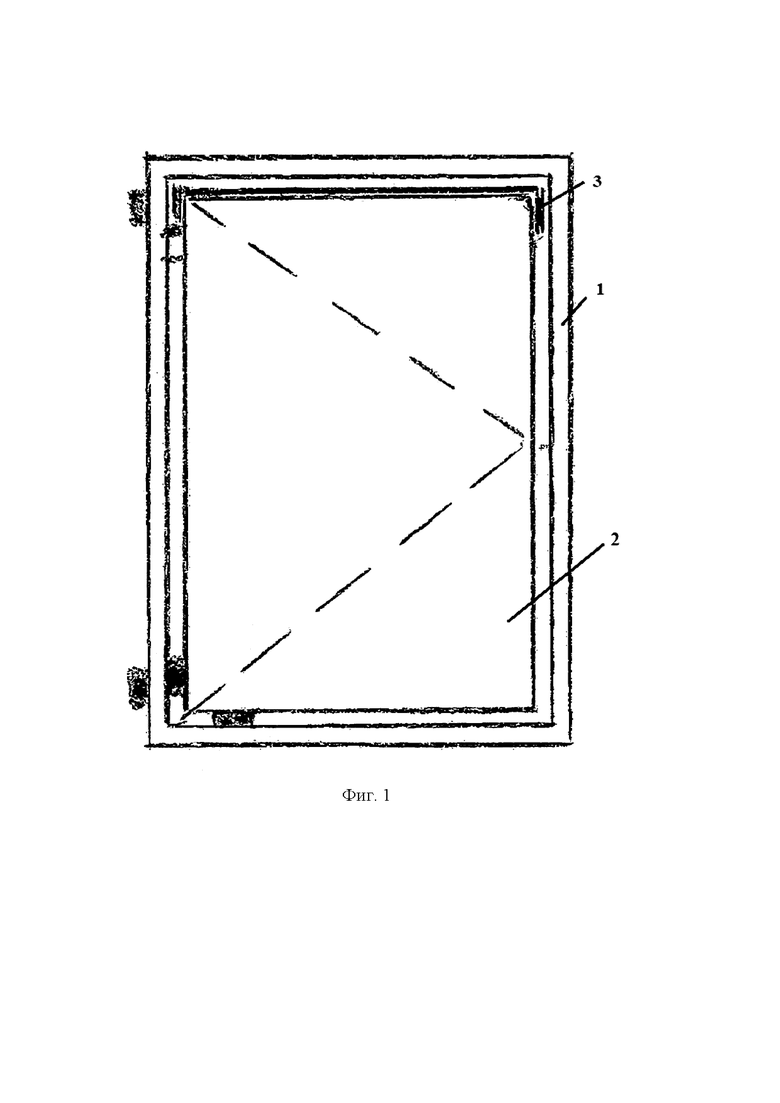

фиг. 1 – схема крепления заполнения в сворке,

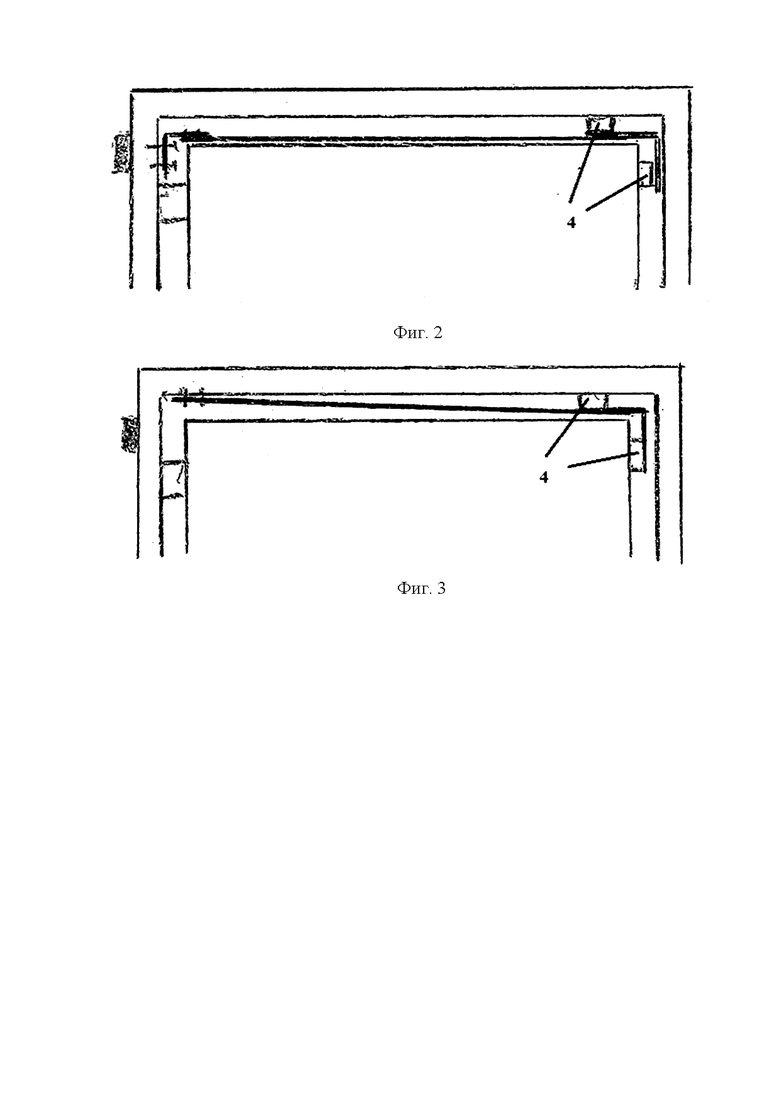

фиг. 2 – вариант крепления тяги к вертикальному элементу створки,

фиг. 3 – вариант крепления тяги к горизонтальному элементу створки.

На фиг. 1-3 позициями 1-4 обозначены:

1 – створка,

2 – заполнение,

3 – тяга с уголком,

4 – фиксирующая подкладка.

Описание осуществления способа

Тяга выполняется из полосы из оцинкованной стали или алюминия толщиной 2 мм, шириной соответствующему заполнению, например для стеклопакетов ширина полосы может быть на 3-4 мм меньше толщины стеклопакета, по краям устанавливаются алюминиевые уголки 120×120×3 мм, которые соединяются с тягой заклепками. Уголок присверливают саморезами к фальцу створки с внутренним армированием максимально ближе к петле. Под уголком правым устанавливается вертикальная фиксирующая пластиковая подкладка, заполняющая зазор между уголком и заполнением (стеклопакет). При этом тело уголка не касается вертикального элемента створки и образует зазор между ними 2-3 мм. Сверху уголка также устанавливается горизонтальная фиксирующая пластиковая подкладка, роль которой заключается в опоре края створки на заполнение (стеклопакет), чтобы в собранном варианте верхний горизонтальный элемент створки был параллелен верхней горизонтальной части заполнения (стеклопакета). Возможен вариант крепления левого края тяги на саморезах к верхнему горизонтальному элементу створки максимально близко к углу, где установлена петля, но есть горизонтальное стальное армирование профиля. В установленном в створку заполнении (стеклопакете) при соблюдении данных правил грани заполнения (стеклопакета) будут параллельны вертикальным и горизонтальным элементам створки и при навеске створки в рабочее положение на раму заполнение (стеклопакет) не будет производить горизонтальное давление на правый край рамы, поскольку данная нагрузка передастся через элементы тяги на левый вертикальный армированный элемент рамы вблизи петли, соединяющей раму со створкой.

При осуществлении заявленного изобретения достигаются следующие преимущества.

1. Достигается стабилизация створки от провисания стеклопакетом или другим заполнением.

2. Увеличивается возможность установки заполнения (стеклопакета) с увеличенными на 25-30% размерами по горизонтали и вертикали в сравнении с известным методом расклинивания и сопоставимо по увеличению размеров с методом вклейки.

3. Возможность установки заполнения (стеклопакета) в створки при изготовлении или ремонте при температурах ниже плюс 5 °С, что невозможно при методе вклейки.

4. Возможность использования створки со стеклопакетом в работу сразу, в отличие от метода вклейки, где требуется не менее 6 часов выдержки твердения герметиков.

5. Стоимость выполнения работы сопоставима с методом расклинивания и существенно меньше с методом вклейки.

6. Несложность реализации установки заполнения (стеклопакета) в створку малоопытным персоналом и конечным потребителем.

7. Возможность высокого тиража использования предлагаемого способа.

Изобретение относится к технологиям производства (или ремонта) светопрозрачных конструкций окон, дверей из различных видов материалов: пластика (ПВХ), алюминия, дерева, стеклокомпозита и т.д., а именно к способам стабилизации формы поворотных и поворотно-наклонных створок в окнах и дверях от провисания. Техническим результатом заявленного изобретения является повышение эффективности стабилизации конструкции створок в окнах и дверях от провисания с простым способом демонтажа заполнения в створках. Технический результат достигается тем, что способ стабилизации поворотных и поворотно-наклонных створок в окнах и дверях от провисания характеризуется тем, что заполнение в створке фиксируют с помощью тяги, выполненной в виде полосы с прикрепленным к ее концу уголком, захватывая этим уголком верхний противоположный от петли край заполнения, притягивают заполнение тягой и фиксируют противоположный от уголка конец тяги к элементу створки, а между тягой и верхним горизонтальным элементом створки и между уголком тяги и заполнением размещают фиксирующие подкладки. 2 з.п. ф-лы, 3 ил.

1. Способ стабилизации поворотных и поворотно-наклонных створок в окнах и дверях от провисания, характеризующийся тем, что заполнение в створке фиксируют с помощью тяги, выполненной в виде полосы с прикрепленным к ее концу уголком, захватывая этим уголком верхний противоположный от петли край заполнения, притягивают заполнение тягой и фиксируют противоположный от уголка конец тяги к элементу створки, а между тягой и верхним горизонтальным элементом створки и между уголком тяги и заполнением размещают фиксирующие подкладки.

2. Способ по п. 1, характеризующийся тем, что тягу крепят к вертикальному элементу створки.

3. Способ по п. 1, характеризующийся тем, что тягу крепят к горизонтальному элементу створки.
