ОЧИСТИТЕЛЬ ВОЗДУХА Российский патент 2025 года по МПК F24F3/16 A61L9/20

Область техники

Настоящее изобретение относится к области техники вентиляционных устройств, в частности к очистителю воздуха.

Уровень техники

В рабочей среде мастеров маникюра существуют вредные и опасные факторы, такие как пыль, летучие вредные вещества в воздухе рабочей зоны, химические вещества и зрительная усталость, вызванная недостаточным освещением на рабочем месте. Кроме того, специальная площадь рабочих мест мастеров маникюра невелика, и в основном рабочие места располагаются в проходах крупных торговых центров, магазинов и офисных зданий, что затрудняет обеспечение вентиляции воздуха с помощью системы вентиляции, оборудованной в здании. Чтобы уменьшить воздействие вредных факторов, необходимо устранить все вредные факторы или их часть. Эти проблемы могут быть решены с помощью средств индивидуальной защиты органов дыхания и размещения дополнительного осветительного оборудования на рабочем месте. Однако использование средств индивидуальной защиты органов дыхания на работе доставит определенные неудобства, и защита клиентов мастеров маникюра не может быть гарантирована.

В процессе маникюра, например при полировке ногтей и удалении рогового слоя, образуется много пыли и химических паров, а в процессе сушки ногтей образуются вредные аэрозоли и частицы, очистители воздуха позволяют очищать воздух в помещениях для маникюра и педикюра. Очистители воздуха, используемые в настоящее время в салонах маникюра и педикюра, обычно пропускают воздух только через фильтры, что затрудняет уничтожение микробов в воздухе. Кроме того, существующие очистители воздуха не позволяют быстро и эффективно дезинфицировать внутреннее пространство устройства, и зачастую устройство для ручной дезинфекции и очистки приходится разбирать, ручная дезинфекция и очистка, с одной стороны, увеличивает нагрузку на пользователя, а с другой стороны, оператор легко подвергается воздействию микробов.

Сущность изобретения

Целью настоящего изобретения является решение, по меньшей мере, одной из технических проблем, существующих в известном уровне техники, с этой целью в настоящем изобретении предлагается очиститель воздуха, который позволяет фильтровать загрязняющие вещества в воздухе и дезинфицировать воздух для улучшения эффекта очистки.

Очиститель воздуха согласно варианту осуществления настоящего изобретения содержит: корпус, нижний конец корпуса снабжен воздухозаборником, воздухозаборник снабжен воздухозаборной решеткой, верхний конец корпуса снабжен воздуховыпускным отверстием, а воздуховыпускное отверстие снабжено воздуховыпускной решеткой; вентилятор, вентилятор предусмотрен в корпусе; осветительный механизм, осветительный механизм предусмотрен на нижнем конце корпуса; фильтр, фильтр предусмотрен в корпусе; механизм дезинфекции, механизм дезинфекции предусмотрен в корпусе, причем механизм дезинфекции выполнен с возможностью использования для дезинфекции воздуха внутри корпуса.

Очиститель воздуха согласно варианту осуществления настоящего изобретения обладает, по меньшей мере, следующими полезными эффектами: в процессе маникюра и педикюра будет образовываться большое количество пыли и вредных веществ, эта пыль и вредные вещества останутся в устройстве после очистки очистителем воздуха, механизм дезинфекции автоматически дезинфицирует внутреннее пространство устройства после завершения работ по очистке воздуха, что позволяет заменить разборку устройства пользователем для ручной дезинфекции, с одной стороны, это снижает нагрузку на пользователя при эксплуатации, а с другой стороны, позволяет избежать контакта пользователя с вредными веществами, тем самым обеспечивая безопасность пользователя. Механизм дезинфекции и вентилятор могут работать одновременно. В этот момент срабатывает вентилятор, засасывающий воздух в устройство из воздухозаборника, а механизм дезинфекции облучает, дезинфицирует и стерилизует воздух, всасываемый в устройство, после чего воздух фильтруется через фильтр и выводится из воздуховыпускного отверстия. Таким образом, благодаря двойной роли механизма дезинфекции и фильтра, эффект очистки этого воздухоочистителя дополнительно улучшается.

Согласно некоторым вариантам осуществления настоящего изобретения механизм дезинфекции включает в себя генератор ультрафиолетового излучения.

Согласно некоторым вариантам осуществления настоящего изобретения верхняя крышка генератора ультрафиолетового излучения снабжена первым рассеивающим элементом, причем первый рассеивающий элемент представляет собой прозрачный элемент.

Согласно некоторым вариантам осуществления настоящего изобретения генератор ультрафиолетового излучения имеет круглую форму, причем по генератору ультрафиолетового излучения равномерно распределены несколько ультрафиолетовых светодиодов.

Согласно некоторым вариантам осуществления изобретения, оно дополнительно содержит воздухозаборную крышку, причем воздухозаборная крышка установлена с возможностью отсоединения на воздухозаборнике, а воздухозаборная решетка расположена на воздухозаборной крышке.

Согласно некоторым вариантам осуществления изобретения на воздухозаборнике предусмотрен пусковой переключатель, а на воздухозаборной крышке предусмотрен пусковой механизм, причем при отсоединении воздухозаборной крышки от воздухозаборника пусковой механизм отсоединяется от пускового переключателя, и вентилятор перестает работать.

Согласно некоторым вариантам осуществления изобретения, первая демпфирующая шайба предусмотрена между воздухозаборной решеткой и воздухозаборной крышкой.

Согласно некоторым вариантам осуществления изобретения воздухозаборная решетка образована путем соединения нескольких шестиугольных тонких воздуховодов.

Согласно некоторым вариантам осуществления изобретения осветительный механизм содержит кольцевую световую полосу, которая расположена в направлении вниз на нижнем конце корпуса.

Согласно некоторым вариантам осуществления изобретения нижняя концевая крышка кольцевой световой полосы снабжена вторым рассеивающим элементом, причем второй рассеивающий элемент представляет собой прозрачный элемент.

Согласно некоторым вариантам осуществления настоящего изобретения внешняя сторона осветительного механизма окружена частью для конденсации света, образованной направленным вниз выступом корпуса.

Согласно некоторым вариантам осуществления изобретения корпус снабжен кронштейном, вентилятор предусмотрен на нижнем конце кронштейна, а фильтр предусмотрен на верхнем конце кронштейна.

Согласно некоторым вариантам осуществления настоящего изобретения вентилятор соединен с кронштейном через вторую демпфирующую шайбу.

Согласно некоторым вариантам осуществления настоящего изобретения фильтр имеет круглую столбчатую форму, причем фильтр представляет собой НЕРА-фильтр.

Согласно некоторым вариантам осуществления изобретения, в корпусе также предусмотрен инерционный пылеулавливающий бак, причем инерционный пылеулавливающий бак расположен снаружи конца фильтра.

Согласно некоторым вариантам осуществления настоящего изобретения инерционный пылеулавливающий бак расположен над механизмом дезинфекции.

Согласно некоторым вариантам осуществления изобретения, оно также содержит компонент электропитания, причем компонент электропитания расположен на верхнем конце кронштейна, компонент электропитания расположен на внутренней стороне фильтра, компонент электропитания электрически соединен с осветительным механизмом и механизмом дезинфекции соответственно.

Согласно некоторым вариантам осуществления настоящего изобретения при работе механизма дезинфекции осветительный механизм автоматически прекращает работу, а компонент электропитания подает питание на механизм дезинфекции; при работе осветительного механизма механизм дезинфекции автоматически прекращает работу, а компонент электропитания подает питание на осветительный механизм.

Согласно некоторым вариантам осуществления изобретения механизм дезинфекции и осветительный механизм работают одновременно, а компонент электропитания подает питание на механизм дезинфекции и осветительный механизм одновременно.

Согласно некоторым вариантам осуществления изобретения, оно также содержит обтекатель, причем обтекатель расположен на компоненте электропитания.

Согласно некоторым вариантам осуществления настоящего изобретения площадь поперечного сечения обтекателя постепенно увеличивается в направлении сверху вниз.

Дополнительные аспекты и преимущества настоящего изобретения будут частично приведены в следующем описании, а часть станет очевидной из следующего описания или усвоена в ходе практической реализации настоящего изобретения.

Описание прилагаемых чертежей

Настоящее изобретение будет дополнительно описано ниже со ссылкой на прилагаемые чертежи и варианты осуществления:

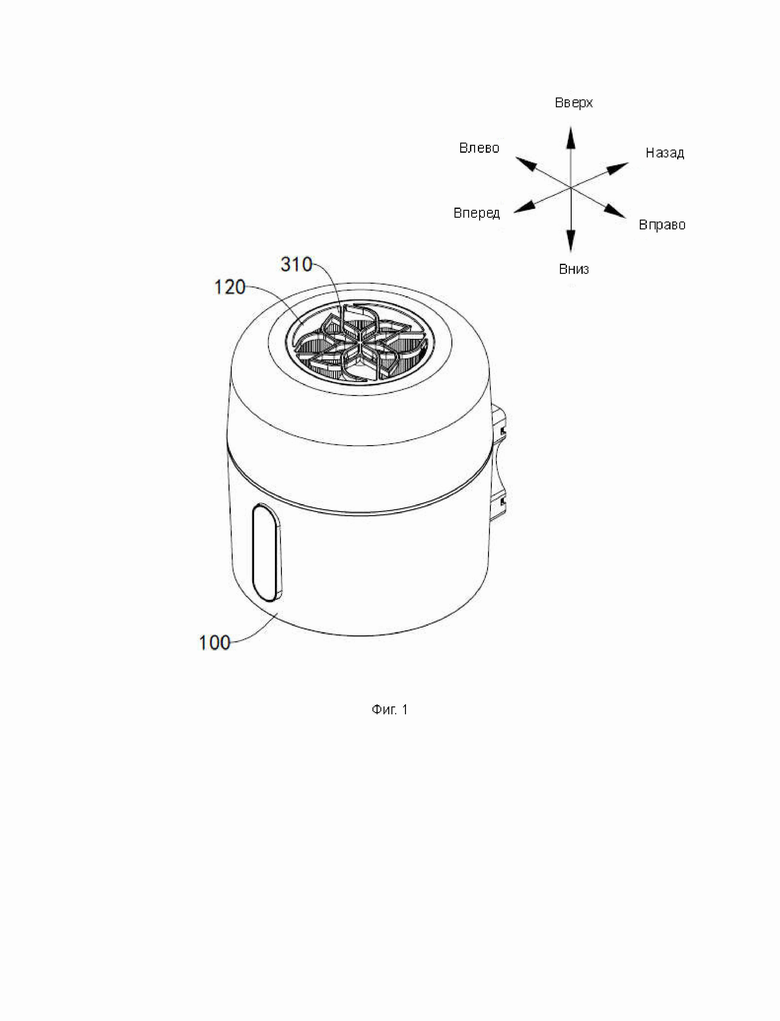

Фиг.1 представляет собой принципиальную схему конструкции очистителя воздуха в варианте осуществления настоящего изобретения;

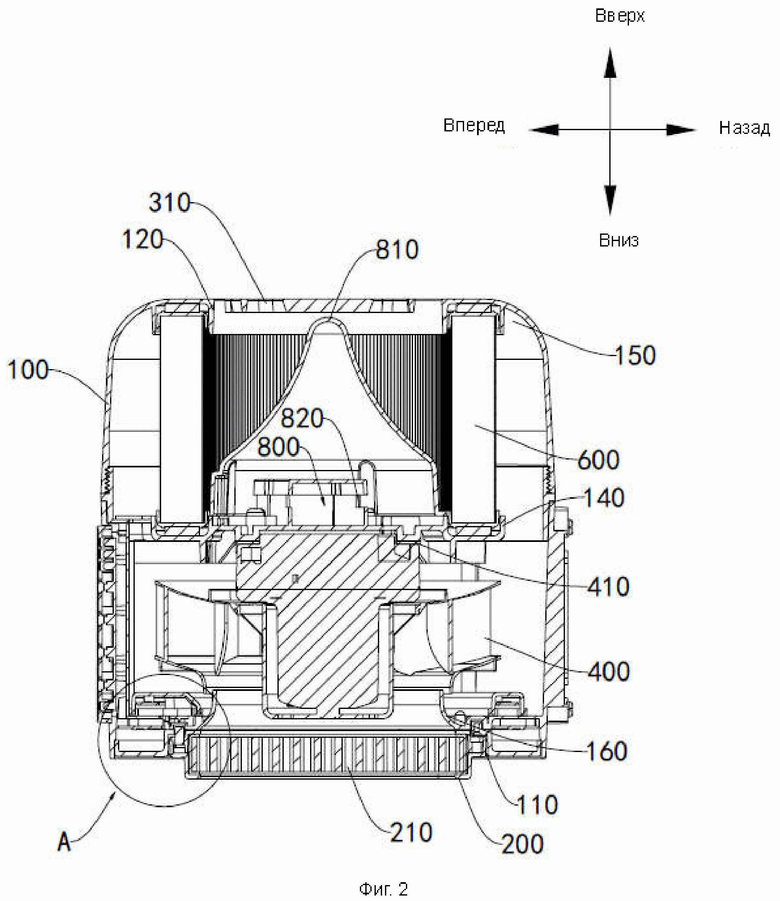

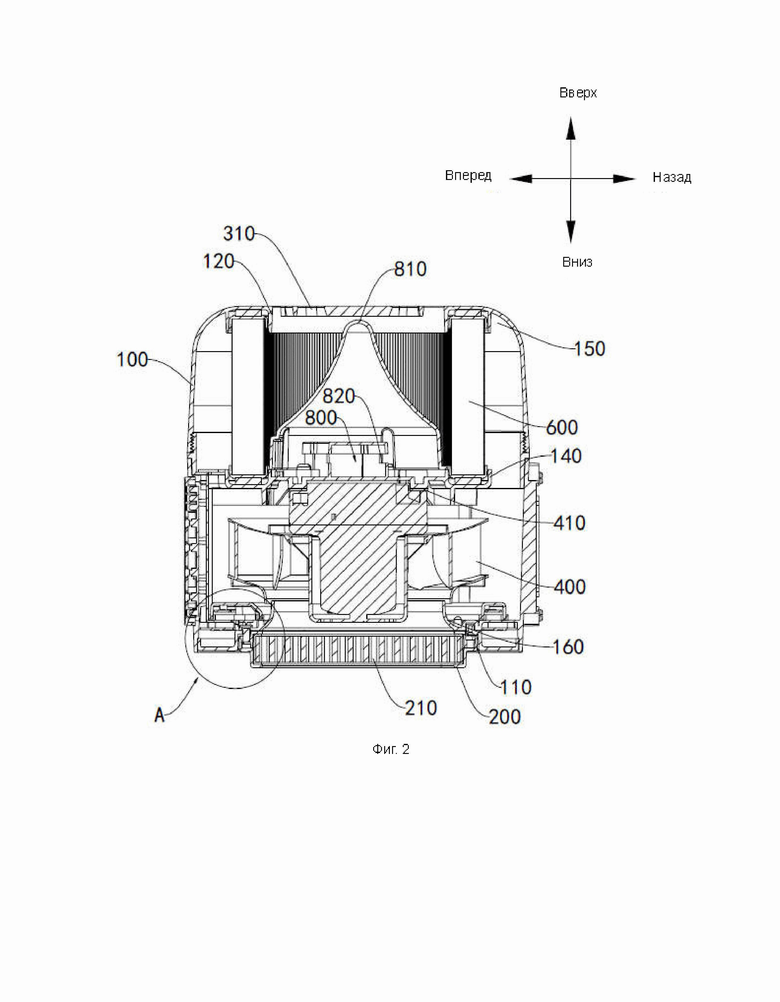

Фиг.2 представляет собой вид справа в разрезе фиг.1;

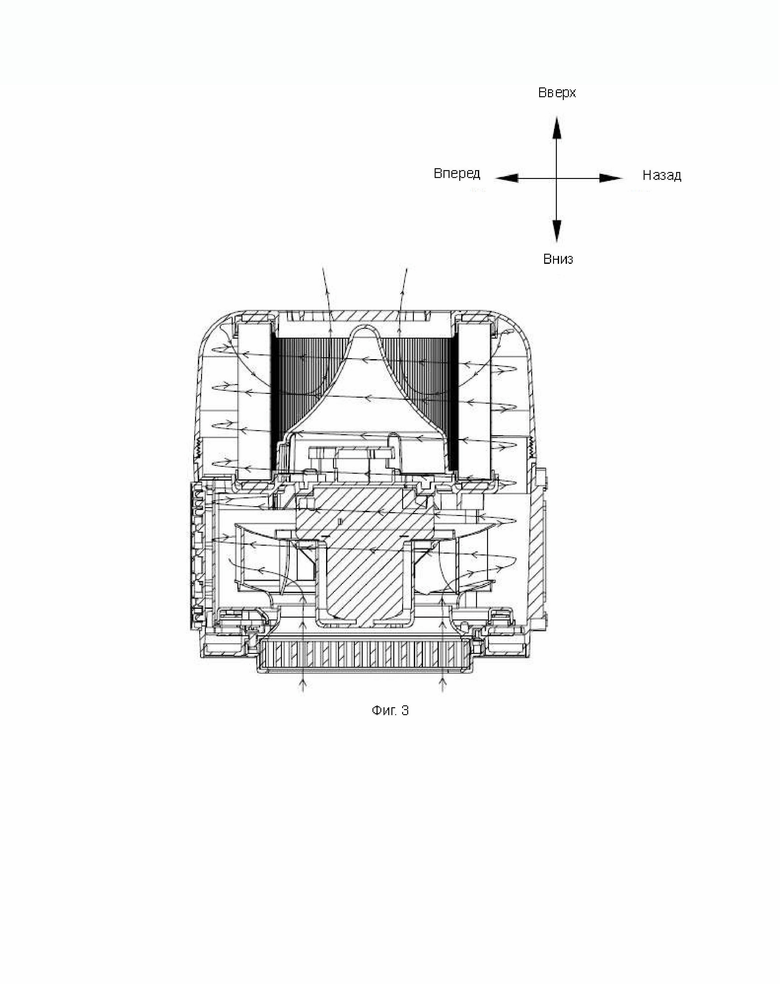

Фиг.3 представляет собой принципиальную схему направления потока воздуха и тепла в очистителе воздуха варианта осуществления настоящего изобретения;

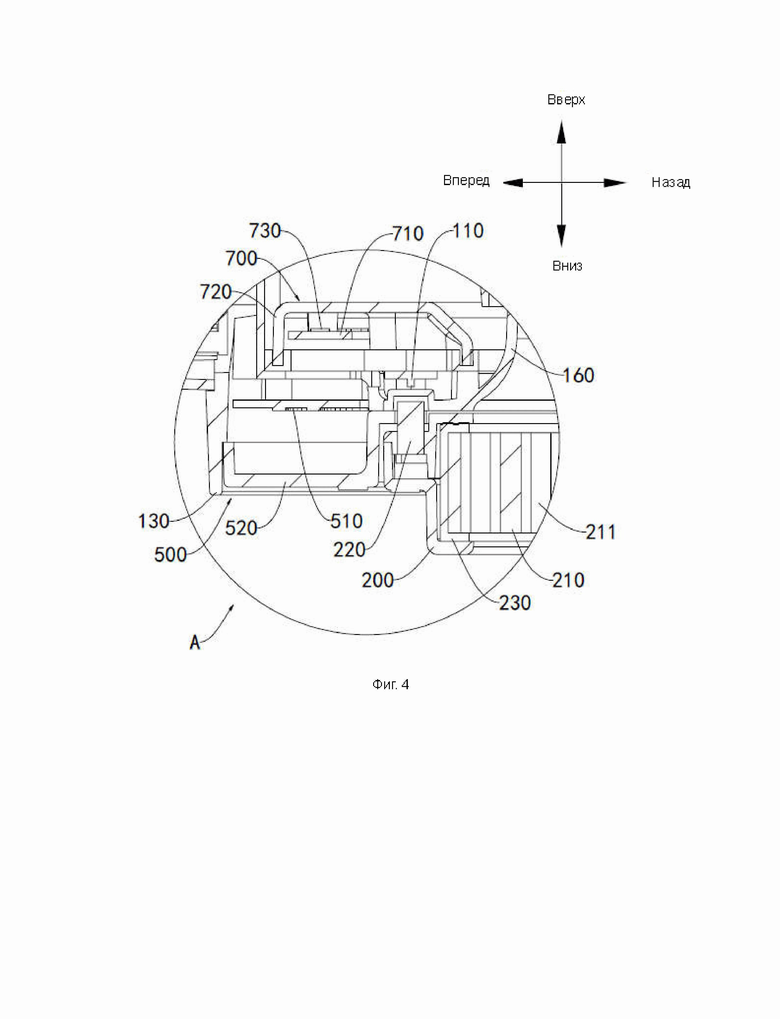

Фиг.4 представляет собой частично увеличенный вид А на фиг.2;

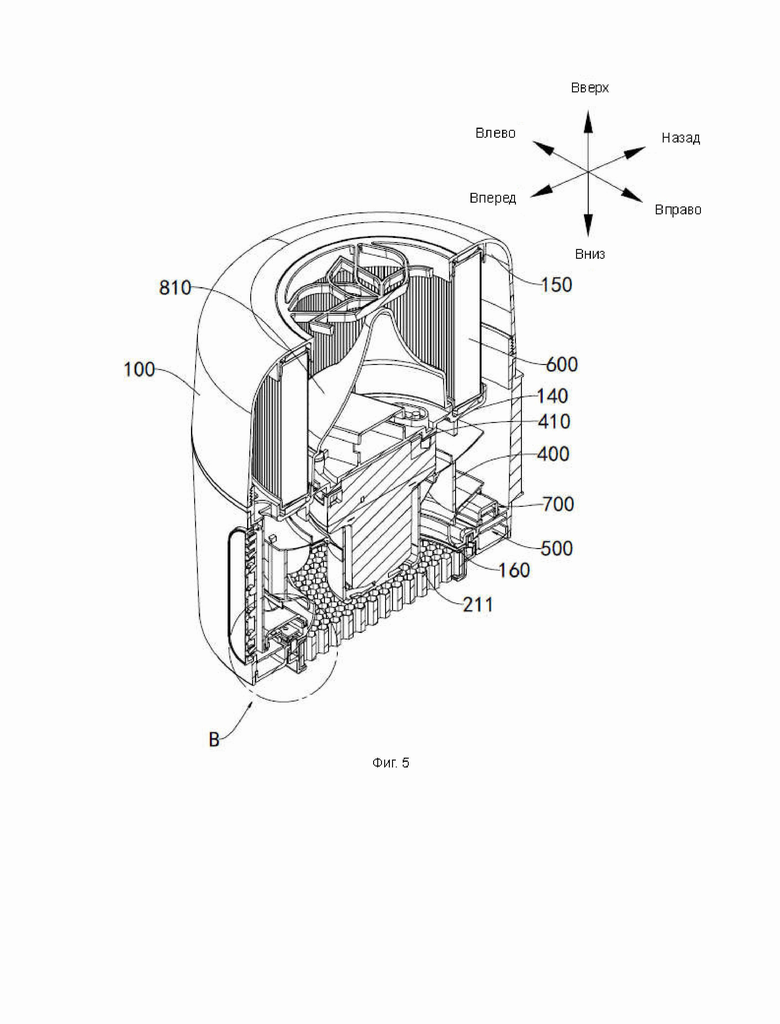

Фиг.5 представляет собой поперечное сечение фиг.1;

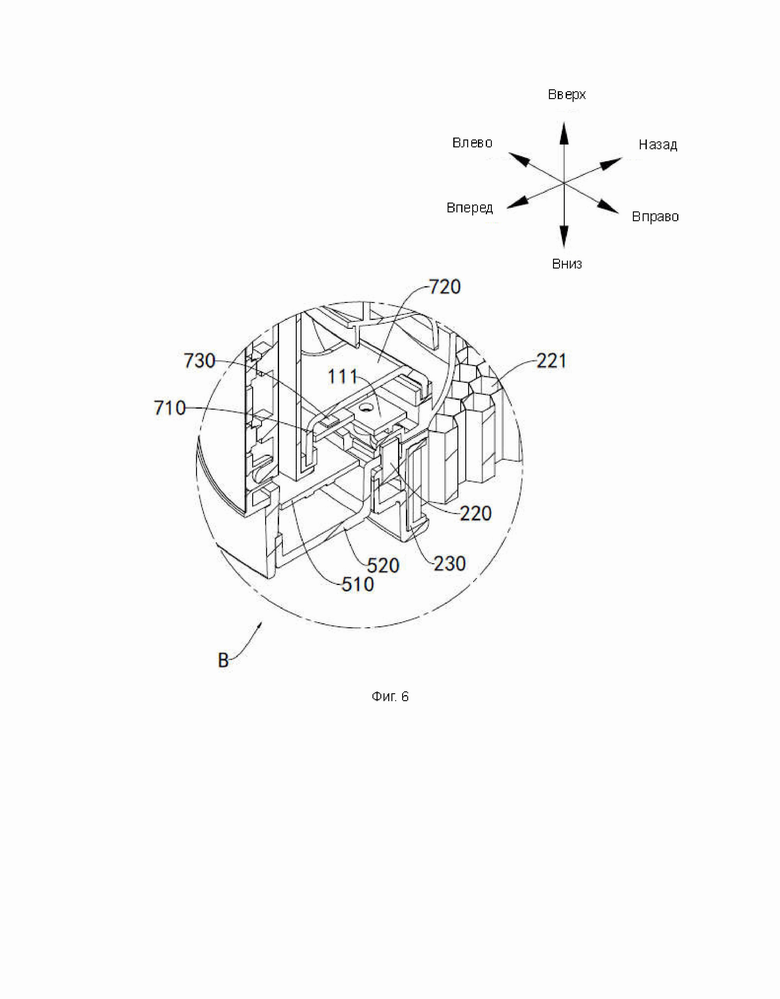

Фиг.6 представляет собой частично увеличенный вид В на фиг.5.

Описание прилагаемых чертежей

Корпус 100; воздухозаборник 110; пусковой переключатель 111; воздуховыпускное отверстие 120; часть 130 для конденсации света; кронштейн 140; инерционный пылеулавливающий бак 150; дефлектор 160;

воздухозаборная крышка 200; воздухозаборная решетка 210; тонкий воздуховод 211; пусковой механизм 220; первая демпфирующая шайба 230;

воздуховыпускная решетка 310;

вентилятор 400; вторая демпфирующая шайба 410;

осветительный механизм 500; кольцевая световая полоса 510; второй рассеивающий элемент 520;

фильтр 600;

механизм 700 дезинфекции; генератор 710 ультрафиолетового излучения; первый рассеивающий элемент 720; ультрафиолетовый светодиод 730;

компонент 800 электропитания; обтекатель 810; теплорассеивающее отверстие 820.

Конкретные способы осуществления

В данном разделе будут подробно описаны конкретные варианты осуществления настоящего изобретения, предпочтительные варианты осуществления настоящего изобретения приведены на прилагаемых чертежах, прилагаемые чертежи служат для дополнения текстовой части описания графическими изображениями, позволяющими визуально и интуитивно понять каждую техническую особенность и общее техническое решение настоящего изобретения, однако это нельзя понимать как ограничение объема защиты настоящего изобретения.

В описании настоящего изобретения следует понимать, что описания ориентации, такие как вверх, вниз, вперед, назад, влево, вправо и т.д., основаны на отношениях ориентации или положения, показанных на прилагаемых чертежах, и предназначены исключительно для облегчения описания настоящего изобретения и упрощения описания, и не предназначено для указания или подразумевания того, что упомянутое устройство или элемент должно иметь определенную ориентацию, быть сконструировано и работать в определенной ориентации, и, следовательно, не должно рассматриваться как ограничение настоящего изобретения.

В описании настоящего изобретения «несколько» означает один или более, «множество» означает два или более, под «больше», «меньше», «превышает» и т.д. понимается исключение исходного числа, а под «выше», «ниже», «в пределах» и т.д. подразумевается включение исходного числа. Если имеется описание первого и второго, то оно предназначено исключительно с целью различения технических признаков и не может пониматься как указание или подразумевание относительной важности или неявное указание количества указанных технических признаков, или неявное указание на взаимосвязь последовательности указанных технических признаков.

В описании изобретения, если четко не определено иное, слова настройка, установка, подключение и т.д. следует понимать в широком смысле, и специалисты в данной области техники могут разумно определить конкретные значения приведенных выше слов в настоящем изобретении, исходя из конкретного содержания технического решения.

Очиститель воздуха согласно варианту осуществления настоящего изобретения описан со ссылкой на фиг.1-6.

Как показано на фиг.1-6, очиститель воздуха согласно варианту осуществления настоящего изобретения содержит: корпус 100, нижний конец корпуса 100 снабжен воздухозаборником 110, воздухозаборник 110 снабжен воздухозаборной решеткой 210, верхний конец корпуса 100 снабжен воздуховыпускным отверстием 120, воздуховыпускное отверстие 120 снабжено воздуховыпускной решеткой 310; вентилятор 400, вентилятор 400 предусмотрен в корпусе 100; осветительный механизм 500, осветительный механизм 500 предусмотрен на нижнем конце корпуса 100; фильтр 600, фильтр 600 предусмотрен в корпусе 100; механизм 700 дезинфекции, механизм 700 дезинфекции предусмотрен в корпусе 100, причем механизм 700 дезинфекции выполнен с возможностью использования для дезинфекции воздуха внутри корпуса 100.

Механизм 700 дезинфекции содержит генератор 710 ультрафиолетового излучения. Верхняя крышка генератора 710 ультрафиолетового излучения снабжена первым рассеивающим элементом 720, причем первый рассеивающий элемент 720 представляет собой прозрачный элемент. Генератор 710 ультрафиолетового излучения имеет круглую форму, по генератору 710 ультрафиолетового излучения равномерно распределены несколько ультрафиолетовых светодиодов 730.

Очиститель воздуха также содержит воздухозаборную крышку 200, причем воздухозаборная крышка 200 установлена с возможностью отсоединения на воздухозаборнике 110, а воздухозаборная решетка 210 расположена на воздухозаборной крышке 200. На воздухозаборнике 110 предусмотрен пусковой переключатель 111, а на воздухозаборной крышке 200 предусмотрен пусковой механизм 220, причем при отсоединении воздухозаборной крышки 200 от воздухозаборника 110 пусковой механизм 220 отсоединяется от пускового переключателя 111, и вентилятор 400 перестает работать. Между воздухозаборной решеткой 210 и воздухозаборной крышкой 200 предусмотрена первая демпфирующая шайба 230. Воздухозаборная решетка 210 образована путем соединения нескольких шестиугольных тонких воздуховодов 211.

Осветительный механизм 500 включает в себя кольцевую световую полосу 510, причем кольцевая световая полоса 510 расположена в направлении вниз на нижнем конце корпуса 100. Нижняя концевая крышка кольцевой световой полосы 510 снабжена вторым рассеивающим элементом 520, причем второй рассеивающий элемент 520 представляет собой прозрачный элемент. Внешняя сторона осветительного механизма 500 окружена частью 130 для конденсации света, образованной направленным вниз выступом корпуса 100.

Корпус 100 снабжен кронштейном 140, вентилятор 400 предусмотрен на нижнем конце кронштейна 140, а фильтр 600 предусмотрен на верхнем конце кронштейна 140. Вентилятор 400 соединен с кронштейном 140 через вторую демпфирующую шайбу 410. Фильтр 600 имеет круглую столбчатую форму, и фильтр 600 представляет собой НЕРА-фильтр. Корпус 100 также снабжен инерционным пылеулавливающим баком 150, причем инерционный пылеулавливающий бак 150 расположен снаружи верхнего конца фильтра 600. Инерционный пылеулавливающий бак 150 расположен над механизмом 700 дезинфекции.

Очиститель воздуха также содержит компонент 800 электропитания, компонент 800 электропитания расположен на верхнем конце кронштейна 140, компонент 800 электропитания расположен на внутренней стороне фильтра 600, компонент 800 электропитания электрически соединен с осветительным механизмом 500 и механизмом 700 дезинфекции соответственно. Он также содержит обтекатель 810, обтекатель 810 предусмотрен на компоненте 800 электропитания. Площадь поперечного сечения обтекателя 810 постепенно увеличивается в направлении сверху вниз. Внешний источник питания электрически подключен к компоненту 800 электропитания и вентилятору 400 соответственно, то есть внешний источник питания напряжением 220 В непосредственно подает питание на вентилятор 400, при этом внешний источник питания 220 В преобразуется компонентом 800 электропитания и затем подает питание на механизм 700 дезинфекции и осветительный механизм 500.

В некоторых конкретных вариантах осуществления настоящего изобретения при работе механизма 700 дезинфекции вентилятор 400 и осветительный механизм 500 автоматически прекращают работу, а компонент 800 электропитания подает питание на механизм 700 дезинфекции; при работе вентилятора 400 и осветительного механизма 500 механизм дезинфекции 700 автоматически прекращает работу, а компонент 800 электропитания подает питание на осветительный механизм 500.

В других конкретных вариантах осуществления настоящего изобретения механизм 700 дезинфекции, вентилятор 400 и осветительный механизм 500 работают одновременно, причем компонент 800 электропитания одновременно подает питание на механизм 700 дезинфекции и осветительный механизм 500.

Как показано на фиг.1-6, корпус 100 имеет приблизительно цилиндрическую форму, воздухозаборник 110 расположен вдоль оси корпуса 100 на нижнем конце корпуса 100, воздуховыпускное отверстие 120 расположено на верхнем конце корпуса 100 вдоль оси корпуса 100, вентилятор 400 расположен на боковой стороне корпуса 100 рядом с воздухозаборником 110, фильтр 600 расположен на стороне корпуса 100 рядом с воздуховыпускным отверстием 120, а вентилятор 400 и фильтр 600 расположены вдоль оси корпуса 100. При работе вентилятора 400 воздух из рабочей среды для маникюра и педикюра всасывается в корпус 100 через воздухозаборник 110, после того, как воздух попадает в корпус 100, он поступает в направлении от оси корпуса 100 под действием вентилятора 400, воздух поступает наружу от вентилятора 400 и вверх вдоль внутренней стенки корпуса 100, после того, как воздух поступает вверх к внешней стороне фильтра 600, он проходит через фильтр 600 снаружи внутрь, фильтр 600 очищает воздух, и очищенный воздух выходит из воздуховыпускного отверстия 120 на верхнем конце корпуса 100.

Как показано на фиг.2-6, механизм 700 дезинфекции расположен в корпусе 100, механизм 700 дезинфекции содержит генератор 710 ультрафиолетового излучения, генератор 710 ультрафиолетового излучения имеет кольцевую форму и расположен на нижней поверхности внутри корпуса 100, а на верхней концевой поверхности генератора 710 ультрафиолетового излучения вдоль окружного направления равномерно распределены несколько ультрафиолетовых светодиодов 730, при этом генератор 710 ультрафиолетового излучения освещается первым рассеивающим элементом 720. Таким образом, ультрафиолетовый свет, испускаемый ультрафиолетовыми светодиодами 730, проходит через прозрачный первый рассеивающий элемент 720 и освещает область, где проходит воздух в корпусе 100, тем самым убивая микробы в воздухе в корпусе 100. Прозрачный первый рассеивающий элемент 720, с одной стороны, защищает ультрафиолетовые светодиоды 730, а с другой стороны, не блокирует ультрафиолетовый свет, излучаемый ультрафиолетовыми светодиодами 730.

В вышеупомянутом техническом решении, в дополнение к использованию ультрафиолетового облучения для дезинфекции и стерилизации, механизм 700 дезинфекции позволяет также использовать другие распространенные методы дезинфекции и стерилизации, такие как термическая дезинфекция и другая радиационная дезинфекция. Кроме того, установочное положение и форма генератора 710 ультрафиолетового излучения также могут регулироваться в соответствии с расположением воздуховода внутри корпуса 100.

В некоторых конкретных вариантах осуществления настоящего изобретения работа механизма 700 дезинфекции взаимосвязана с работой вентилятора 400, то есть, когда пользователь переключает очиститель воздуха в режим очистки воздуха, вентилятор 400 срабатывает и механизм 700 дезинфекции автоматически прекращает работу, а вентилятор 400 всасывает воздух из окружающей среды в устройство и фильтрует его через фильтр 600 для очистки. После завершения режима очистки воздуха пользователь переключает очиститель воздуха в режим дезинфекции, механизм 700 дезинфекции срабатывает и вентилятор 400 прекращает работу, механизм 700 дезинфекции убивает микробы, оставшиеся в устройстве, посредством ультрафиолетового света.

В приведенном выше техническом решении компонент 800 электропитания представляет собой адаптер питания, подключенный к внешнему источнику питания, компоненту 800 электропитания не требуется подавать питание на осветительный механизм 500 и механизм 700 дезинфекции одновременно, при переходе в режим очистки воздуха внешний источник питания напрямую подает питание на вентилятор 400, вентилятор 400 создает сильное давление воздуха при питании от внешнего источника питания напряжением 220 В, в то время как компонент 800 электропитания подает питание только на осветительный механизм 500; при входе в режим дезинфекции компонент 800 электропитания подает питание только на механизм 700 дезинфекции. Таким образом, стоимость компонента 800 электропитания снижается. Прямое подключение внешнего источника питания 220 В к энергоснабжению повышает мощность и эффект очистки вентилятора 400.

В процессе маникюра и педикюра будет образовываться большое количество пыли и вредных веществ, эта пыль и вредные вещества останутся в устройстве после очистки очистителем воздуха, механизм 700 дезинфекции автоматически дезинфицирует внутреннее пространство устройства после завершения работ по очистке воздуха, что позволяет заменить разборку устройства пользователем для ручной дезинфекции, с одной стороны, это снижает нагрузку на пользователя при эксплуатации, а с другой стороны, позволяет избежать контакта пользователя с вредными веществами, тем самым обеспечивая безопасность пользователя.

В других конкретных вариантах осуществления настоящего изобретения механизм 700 дезинфекции, осветительный механизм 500 и вентилятор 400 могут работать одновременно, внешний источник питания непосредственно подает питание на вентилятор 400, а компонент 800 электропитания одновременно подает питание на механизм 700 дезинфекции и осветительный механизм 500. В этот момент срабатывает вентилятор 400, засасывающий воздух в устройство из воздухозаборника 110, а механизм 700 дезинфекции облучает, дезинфицирует и стерилизует воздух, всасываемый в устройство, после чего воздух фильтруется через фильтр 600 и выводится из воздуховыпускного отверстия 120. Таким образом, благодаря двойной роли механизма 700 дезинфекции и фильтра, эффект очистки этого воздухоочистителя еще больше улучшается.

Как показано на фиг.1-6, внутри корпуса 100 предусмотрен кронштейн 140, вентилятор 400 установлен на нижнем конце кронштейна 140, вентилятор 400 соединен с кронштейном 140 через вторую демпфирующую шайбу 410, а компонент 800 электропитания и фильтр 600 расположены на верхнем конце кронштейна 140.

В настоящее время оборудование для очистки воздуха, используемое в маникюрных салонах, обычно имеет адаптер питания, установленный снаружи устройства для очистки воздуха, чтобы уменьшить воздействие тепла и вибрации от адаптера питания на устройство для очистки воздуха. Однако это приведет к тому, что вентилятор будет питаться от адаптера питания, который имеет более низкое напряжение питания, что приведет к снижению давления воздуха, создаваемого вентилятором 400.

В этом очистителе воздуха компонент 800 электропитания полностью установлен внутри корпуса 100, после того, как внешний источник питания подключен к компоненту 800 электропитания, компонент 800 электропитания подает питание на осветительный механизм 500 и механизм 700 дезинфекции, в то же время внешний источник питания напрямую электрически подключен к вентилятору 400, таким образом, вентилятор может приводиться в действие более высоким напряжением с высокой мощностью. Кроме того, на верхней крышке компонента 800 электропитания предусмотрен обтекатель 810, обтекатель 810 имеет приблизительно коническую форму с узким верхом и широким низом, обтекатель 810 отводит воздух из корпуса 100, отводя воздух, проходящий через фильтр 600, к воздуховыпускному отверстию 120, таким образом, снижается общую вибрацию и шум от очистителя воздуха. С другой стороны, обтекатель 810 защищает компонент 800 электропитания, чтобы избежать повреждения компонента 800 электропитания посторонними предметами, и в то же время он предотвращает контакт пользователя к компоненту 800 электропитания при разборке устройства для замены фильтра 600, тем самым обеспечивая безопасность пользователя. Компонент 800 электропитания в обтекателе 810 рассеивает тепло через теплорассеивающее отверстие 820 для отвода тепла, горячий воздух в обтекателе 810 поднимается вдоль внутренней стенки обтекателя 810, в это время поток воздуха, приводимый в движение вентилятором 400, проходит через фильтр 600, на внешней стенке обтекателя 810 поток воздуха, приводимый в движение вентилятором 400, будет отнимать часть тепла горячего воздуха в обтекателе 810, тем самым ускоряя рассеивание тепла источником питания.

Таким образом, после того, как компонент 800 электропитания встроен, вентилятор 400 получает более высокую мощность благодаря прямому подключению к внешнему источнику питания, тем самым обеспечивая более прочный воздуховод для обеспечения лучшего эффекта очистки и более высокой эффективности очистки. Что касается проблем с вибрацией и нагревом, вызванных тем, что компонент 800 электропитания встроен в корпус 100, то за счет размещения второй демпфирующей шайбы 410 между вентилятором 400 и кронштейном 140 снижается воздействие вибрации, вызванной более сильным давлением воздуха; за счет наличия обтекателя 810 поток воздуха во время работы очистителя воздуха используется для содействия рассеиванию тепла компонента 800 электропитания, в то же время обтекатель 810 также защищает пользователя и компонент 800 электропитания.

Как показано на фиг.1-6, инерционный пылеулавливающий бак 150 имеет кольцевую форму, причем инерционный пылеулавливающий бак 150 расположен на внутренней стенке верхней части корпуса 100. Фильтр 600 имеет круглую столбчатую форму, а инерционный пылеулавливающий бак 150 намотан вокруг внешней стороны верхнего конца фильтра 600. После того, как вентилятор 400 всасывает воздух в корпус 100 из воздухозаборника 110, воздух выдувается вдоль вентилятора 400, а затем поступает по спирали вверх вдоль внутренней стенки корпуса 100, когда воздух поступает вверх к инерционному пылеулавливающему баку 150, более крупные частицы вредных веществ из воздуха под действием инерции выбрасываются в инерционный пылеулавливающий бак 150, в результате чего более крупные частицы вредных веществ накапливаются в инерционном пылеулавливающем баке 150, а после осаждения более крупных частиц вредных веществ воздух проходит через фильтр 600 снаружи внутрь, в результате чего более мелкие частицы вредных веществ отфильтровываются фильтром 600.

В результате крупные частицы вредных веществ в воздухе заранее осаждаются перед фильтрацией фильтром 600, тем самым предотвращается попадание крупных частиц вредных веществ непосредственно на фильтр 600, что вызывает засорение или повреждение фильтра 600, таким образом, эффективность очистки фильтра 600 улучшается, а срок службы фильтра 600 продлевается.

Механизм 700 дезинфекции расположен под инерционным пылеулавливающим баком 150 для облегчения дезинфекции и стерилизации накапливающихся вредных веществ. Кроме того, если пользователю необходимо вручную очистить внутреннюю часть очистителя воздуха, ему нужно просто разобрать корпус 100 и очистить инерционный пылеулавливающий бак 150, который прост и удобен в эксплуатации.

Как показано на фиг.2-6, воздухозаборник 110 снабжен воздухозаборной крышкой 200, причем воздухозаборная крышка 200 установлена с возможностью отсоединения на воздухозаборнике 110, а воздухозаборная решетка 210 предусмотрена на воздухозаборной крышке 200. На воздухозаборнике 110 предусмотрен пусковой переключатель 111, а на воздухозаборной крышке 200 предусмотрен пусковой механизм 220, причем при отсоединении воздухозаборной крышки 200 от воздухозаборника 110 пусковой механизм 220 отсоединяется от пускового переключателя 111, и вентилятор 400 перестает работать. Таким образом, пользователь может очистить или отремонтировать внутреннюю часть очистителя воздуха, сняв воздухозаборную крышку 200, когда пользователь снимает воздухозаборную крышку 200, разделение пускового механизма 220 и пускового переключателя 111 заставит вентилятор 400 работать, избегая вращения вентилятора 400 и предотвращая нанесение вреда пользователю. Воздухозаборная крышка 200 может быть установлена на воздухозаборник 110 путем обычных съемных способов установки, такими как магнитное всасывание, что удобно для разборки и сборки пользователями. Пусковой механизм 220 представляет собой магнит, а пусковой переключатель 111 представляет собой переключатель магнитной индукции, возможно, что пусковой механизм 220 и пусковой переключатель 111 также могут быть выполнены в других распространенных формах переключения. Между воздухозаборной решеткой 210 и воздухозаборной крышкой 200 предусмотрена первая демпфирующая шайба 230. Благодаря расположению первой демпфирующей шайбы 230 снижается воздействие вибрации воздухозаборной решетки 210 на все устройство, когда воздух проходит через воздухозаборную решетку 210.

Как показано на фиг.6, воздухозаборная решетка 210 образована путем соединения нескольких шестиугольных тонких воздуховодов 211. То есть воздухозаборная решетка 210 представляет собой сетчатую структуру из алюминиевых сот, причем алюминиевая сотовая структура делает воздухозаборную решетку 210 легкой и прочной одновременно. Воздухозаборная решетка 210 состоит из множества тонких воздуховодов 211, расположенных в верхнем и нижнем направлениях, которые могут выпрямлять воздушный поток через воздухозаборную решетку 210, устранять влияние турбулентности и увеличивать плотность воздушного потока. Установка воздухозаборной решетки 210 позволяет избежать попадания посторонних предметов в корпус 100, причиняющих вред вентилятору 400 и пользователю. Воздухозаборная решетка 210 и вентилятор 400 непосредственно снабжены дефлектором 160, причем дефлектор 160 направляет воздушный поток, поступающий из воздухозаборной решетки 210, к вентилятору 400.

Как показано на фиг.2-6, осветительный механизм 500 включает в себя кольцевую световую полосу 510, причем кольцевая световая полоса 510 расположена в направлении вниз на нижнем конце корпуса 100. Нижняя концевая крышка кольцевой световой полосы 510 снабжена вторым рассеивающим элементом 520, причем второй рассеивающий элемент 520 представляет собой прозрачный элемент. Внешняя сторона осветительного механизма 500 окружена частью 130 для конденсации света, образованной направленным вниз выступом корпуса 100. Часть 130 для конденсации света может направлять свет, излучаемый осветительным механизмом 500, в направлении, установленном пользователем, тем самым не позволяя пользователю смотреть прямо на источник света во время использования очистителя воздуха и снижая утомляемость глаз пользователя.

Таким образом, этот очиститель воздуха улучшает эффект очистки воздуха, снижает вибрацию и шум оборудования во время работы и в то же время повышает удобство использования устройства, технического обслуживания и очистки.

Варианты осуществления настоящего изобретения были подробно описаны выше со ссылкой на прилагаемые чертежи, однако настоящее изобретение не ограничивается вышеуказанными вариантами осуществления, могут быть внесены различные изменения в пределах знаний специалистов в области техники, не выходя за пределы сущности настоящего изобретения.

Изобретение раскрывает очиститель воздуха, который относится к области техники вентиляционных устройств, очиститель воздуха содержит: корпус, нижний конец корпуса снабжен воздухозаборником, воздухозаборник снабжен воздухозаборной решеткой, верхний конец корпуса снабжен воздуховыпускным отверстием, а воздуховыпускное отверстие снабжено воздуховыпускной решеткой; вентилятор, вентилятор предусмотрен в корпусе; осветительный механизм, осветительный механизм предусмотрен на нижнем конце корпуса; фильтр, фильтр предусмотрен в корпусе; механизм дезинфекции, механизм дезинфекции предусмотрен в корпусе, причем механизм дезинфекции выполнен с возможностью использования для дезинфекции воздуха внутри корпуса. Очиститель воздух содержит компонент электропитания и обтекатель, размещенный на компоненте электропитания. После очистки очистителем воздуха пыль и вредные вещества останутся в устройстве, механизм дезинфекции автоматически дезинфицирует внутреннее пространство устройства после завершения работ по очистке воздуха, что позволяет заменить разборку устройства пользователем для ручной дезинфекции, с одной стороны, это снижает нагрузку на пользователя при эксплуатации, а с другой стороны, позволяет избежать контакта пользователя с вредными веществами, тем самым обеспечивая безопасность пользователя. 19 з.п. ф-лы, 6 ил.

1. Очиститель воздуха, содержащий:

корпус (100), в котором нижний конец корпуса (100) снабжен воздухозаборником (110),

воздухозаборник (110) снабжен воздухозаборной решеткой (210), а верхний конец корпуса (100) снабжен воздуховыпускным отверстием (120), причем воздуховыпускное отверстие (120) снабжено воздуховыпускной решеткой (310);

вентилятор (400), расположенный в корпусе (100);

осветительный механизм (500), расположенный на нижнем конце корпуса (100);

фильтр (600), расположенный в корпусе (100);

механизм (700) дезинфекции, расположенный в корпусе (100) и выполненный с возможностью использования для дезинфекции воздуха внутри корпуса (100),

отличающийся тем, что содержит компонент (800) электропитания и обтекатель (810), размещенный на компоненте (800) электропитания, причем компонент (800) электропитания расположен внутри фильтра (600) и электрически соединен с осветительным механизмом (500) и механизмом (700) дезинфекции.

2. Очиститель воздуха по п. 1, отличающийся тем, что механизм (700) дезинфекции содержит генератор (710) ультрафиолетового излучения.

3. Очиститель воздуха по п. 2, отличающийся тем, что верхняя крышка генератора (710) ультрафиолетового излучения снабжена первым рассеивающим элементом (720), причем первый рассеивающий элемент (720) представляет собой прозрачный элемент.

4. Очиститель воздуха по п. 3, отличающийся тем, что генератор (710) ультрафиолетового излучения имеет круглую форму, по генератору (710) ультрафиолетового излучения равномерно распределены несколько ультрафиолетовых светодиодов (730).

5. Очиститель воздуха по п. 1, отличающийся тем, что дополнительно содержит воздухозаборную крышку (200), причем воздухозаборная крышка (200) установлена с возможностью отсоединения на воздухозаборнике (110), и на воздухозаборной крышке (200) расположена воздухозаборная решетка (210).

6. Очиститель воздуха по п. 5, отличающийся тем, что воздухозаборник (110) снабжен пусковым переключателем (111), а воздухозаборная крышка (200) снабжена пусковым механизмом (220), причем при отсоединении воздухозаборной крышки (200) от воздухозаборника (110) пусковой элемент (220) отсоединяется от пускового переключателя (111), и вентилятор (400) перестает работать.

7. Очиститель воздуха по п. 5, отличающийся тем, что между воздухозаборной решеткой (210) и воздухозаборной крышкой (200) предусмотрена первая демпфирующая шайба (230).

8. Очиститель воздуха по п. 1, отличающийся тем, что воздухозаборная решетка (210) образована путем соединения нескольких шестиугольных тонких воздуховодов (211).

9. Очиститель воздуха по п. 1, отличающийся тем, что осветительный механизм (500) содержит кольцевую световую полосу (510), которая расположена в направлении вниз на нижнем конце корпуса (100).

10. Очиститель воздуха по п. 9, отличающийся тем, что нижняя концевая крышка кольцевой световой полосы (510) снабжена вторым рассеивающим элементом (520), причем второй рассеивающий элемент (520) представляет собой прозрачный элемент.

11. Очиститель воздуха по п. 10, отличающийся тем, что внешняя сторона осветительного механизма (500) окружена частью (130) для концентрации света, образованной направленным вниз выступом корпуса (100).

12. Очиститель воздуха по п. 1, отличающийся тем, что корпус (100) снабжен кронштейном (140), при этом вентилятор (400) размещен на нижнем конце кронштейна (140), а фильтр (600) размещен на верхнем конце кронштейна (140).

13. Очиститель воздуха по п. 12, отличающийся тем, что вентилятор (400) соединен с кронштейном (140) через вторую демпфирующую шайбу (410).

14. Очиститель воздуха по п. 12, отличающийся тем, что фильтр (600) имеет круглую столбчатую форму, причем фильтр (600) представляет собой HEPA (High Efficiency Particulate Arrestance) -фильтр.

15. Очиститель воздуха по п. 13, отличающийся тем, что корпус (100) снабжен инерционным пылеулавливающим баком (150), расположенным снаружи верхнего конца фильтра (600).

16. Очиститель воздуха по п. 15, отличающийся тем, что инерционный пылеулавливающий бак (150) расположен над механизмом (700) дезинфекции.

17. Очиститель воздуха по п. 13, отличающийся тем, что компонент (800) электропитания расположен на верхнем конце кронштейна (140).

18. Очиститель воздуха по п. 17, отличающийся тем, что компонент (800) электропитания выполнен с возможностью подавать питание либо на механизм (700) дезинфекции, либо на осветительный механизм (500) с автоматическим прекращением работы, соответственно, либо осветительного механизма (500), либо механизма (700) дезинфекции.

19. Очиститель воздуха по п. 17, отличающийся тем, что компонент (800) электропитания выполнен с возможностью одновременно подавать питание на механизм (700) дезинфекции и осветительный механизм (500) для обеспечения одновременной работы механизма (700) дезинфекции и осветительного механизма (500).

20. Очиститель воздуха по п. 1, отличающийся тем, что площадь поперечного сечения обтекателя (810) постепенно увеличивается в направлении сверху вниз.
