Зубная щетка со сменной насадкой Российский патент 2025 года по МПК A46B9/04

Предлагаемое техническое решение относится к санитарно-гигиеническим принадлежностям, а именно к зубным щеткам.

Уровень техники.

Известна зубная щетка со сменной насадкой см. WO 2022218697 от 20.10.2022. Данная зубная щетка включает сменную насадку, которая продольно надевается своим продольным пазом на рукоятку. При этом на конце рукоятке выполнено замковое соединение, которое входит в фасонный выступ насадки, тем самым фиксируя ее на рукоятке.

Недостаток данной зубной щетки заключается в быстром износе замкового соединения.

Наиболее близким техническим решением является зубная щетка со сменной насадкой, описанная в патентном документе Японии JP 2006102328 от 20.04.2006. Данная зубная щетка содержит рукоятку и сменную колодку-насадку. Рукоятка, в конечной части включает вытянутое углубление в продольном направлении, в котором жестко фиксируется сменная колодка-насадка. При этом фиксация колодки-насадки в углублении рукоятки осуществляется посредством фасонного выступа, выполненного в центральной части углубления рукоятки и входящего в соответствующее отверстие колодки-насадки, при этом выступ является также и замковым соединением, фиксирующим колодку-насадку.

Недостатком данной зубной щетки является недостаточная надежность, обусловленная тем, что со временем замковое соединение рукоятки изнашивается и плохо фиксирует сменную насадку либо просто ломается и пользователю приходится менять, помимо насадки, щетина которой изнашивается при чистке зубов еще и саму рукоятки.

Одной из основных задач, на которое направлено предлагаемое изобретение, является повышение срока службы рукоятки.

Другой задачей является возможность использования разных сменных насадок поставляемых с предлагаемой зубной щеткой, например, разной жесткости щетины.

Еще одной не маловажной задачей является улучшение фиксации сменных насадок с щетиной.

Технический результат предлагаемого решения - повышение надежности и долговечности рукоятки зубной щетки, а также улучшение надежности фиксации сменных насадок с щетиной.

Технический результат достигается тем, что зубная щетка со сменной насадкой, содержит рукоятку и сменную насадку с закрепленной в ней щетиной, при этом рукоятка, в своей конечной части включает продольный срез или паз, в котором жестко фиксируется сменная насадка. В оконечной части основания насадки, со стороны противоположной щетине, имеется выступ, а фиксация насадки в углублении рукоятки осуществляется посредством:

- шипа, выполненного в оконечной торцевой части рукоятки и входящего в соответствующий паз насадки, выполненный в ее торцевой части оконечного выступа,

- продольного выступа, выполненного в центральной части углубления рукоятки и входящего в соответствующее центральное продольное отверстие насадки и

- выступающей из насадки защелкой, выполненной вначале основания насадки и входящей в соответствующее отверстие рукоятки, выполненное также в начальной части ее углубления.

При этом предпочтительно, чтобы высота выступа насадки была равна толщине рукоятке в месте продольного среза, а высота основания насадки была равна глубине продольного среза рукоятки, таким образом, чтобы насадка являлась продолжением рукоятки.

Торцевые поверхности продольного выступа рукоятки, и соответствующие им прорези насадки могут быть выполнены скошенными или радиусными в сторону окончания зубной щетки.

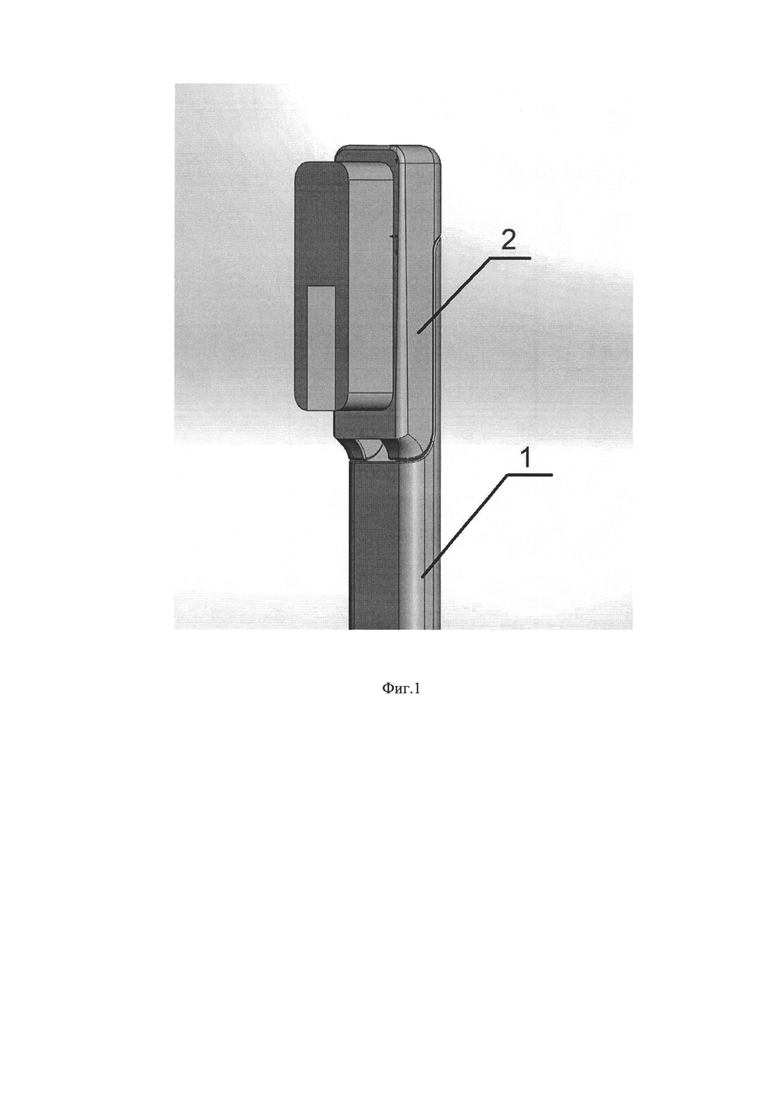

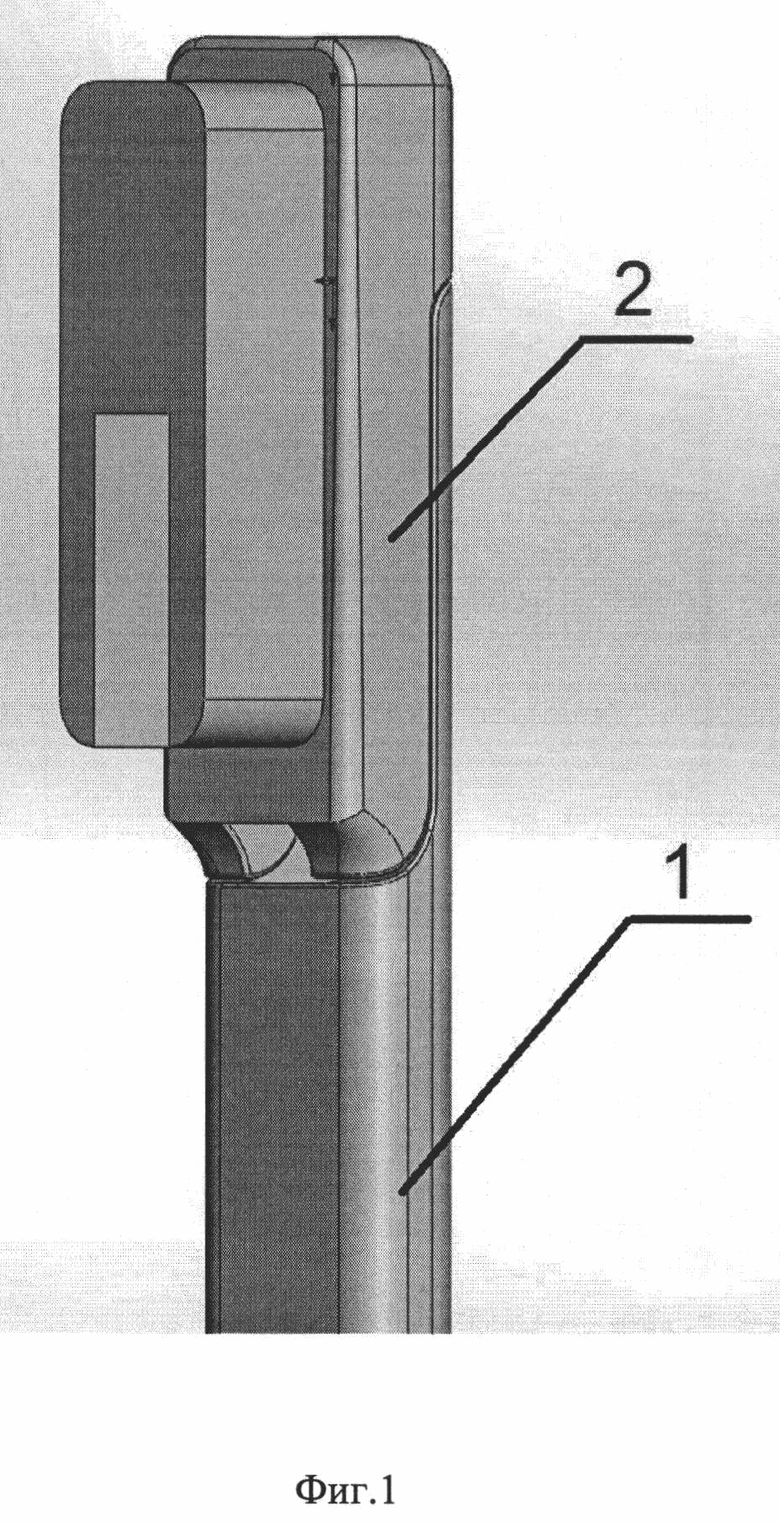

Сущность заявленного изобретения поясняется чертежами фиг. 1-6, где на фиг. 1 показан общий вид предлагаемой зубной щетки со сменной насадкой в рабочем положении, вид со стороны щетины (щетина показана схематично),

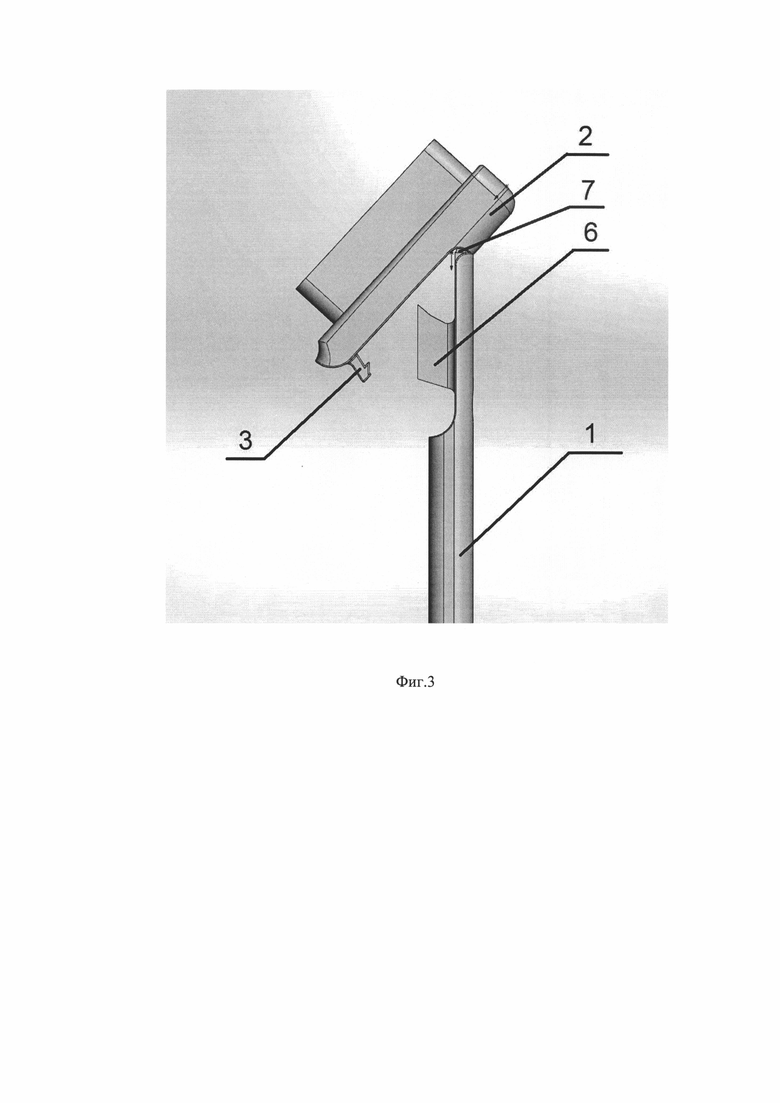

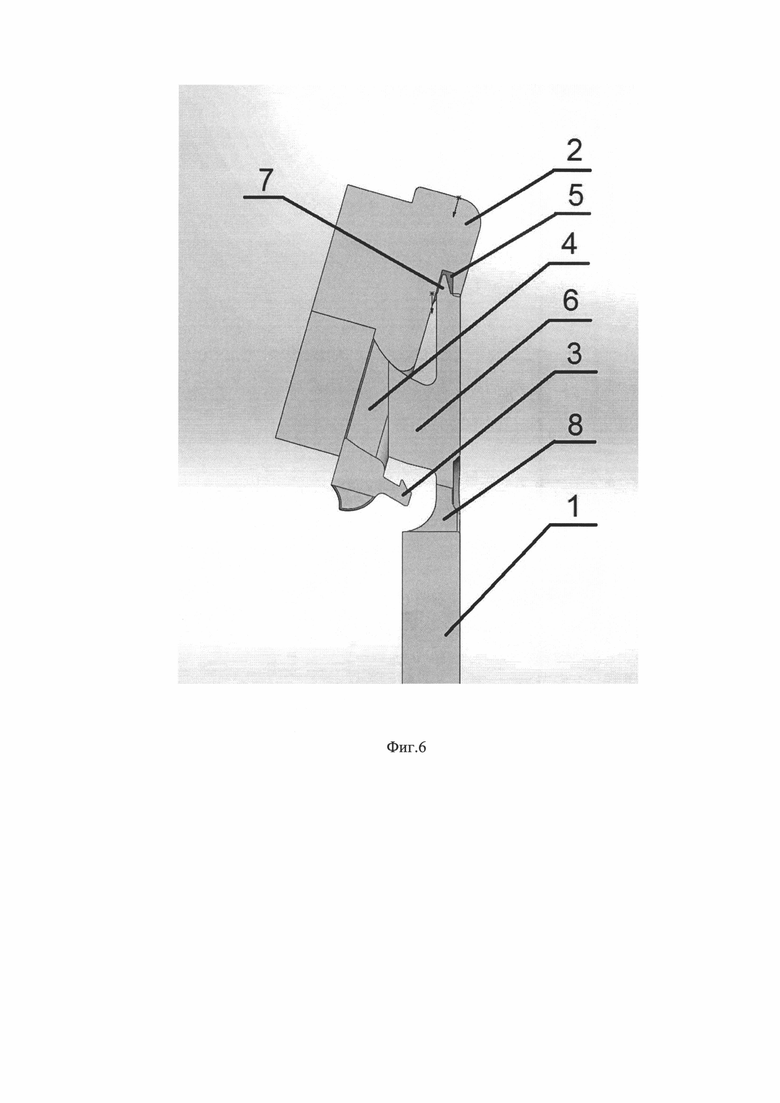

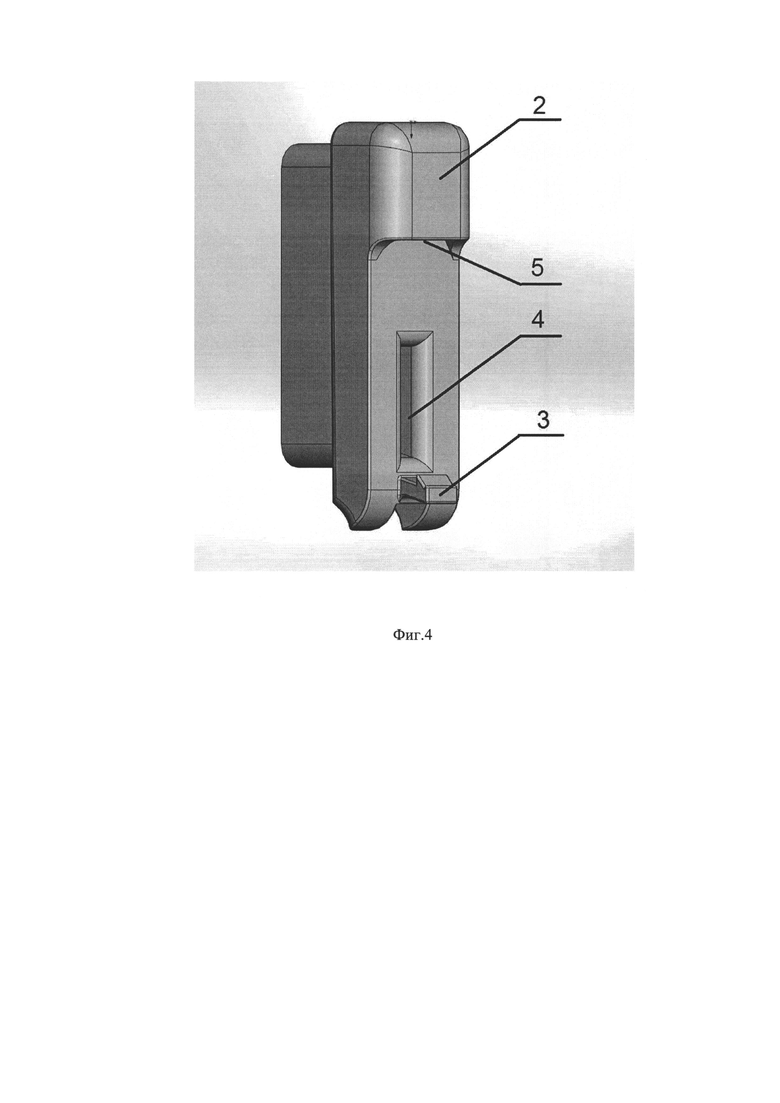

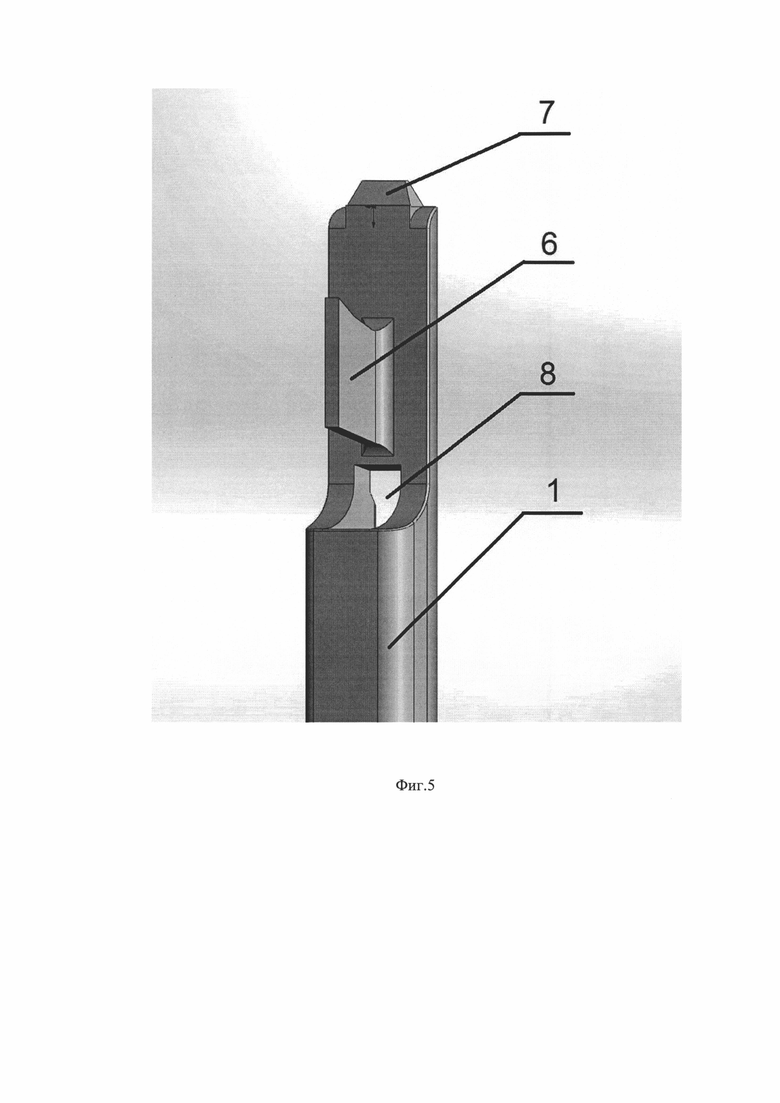

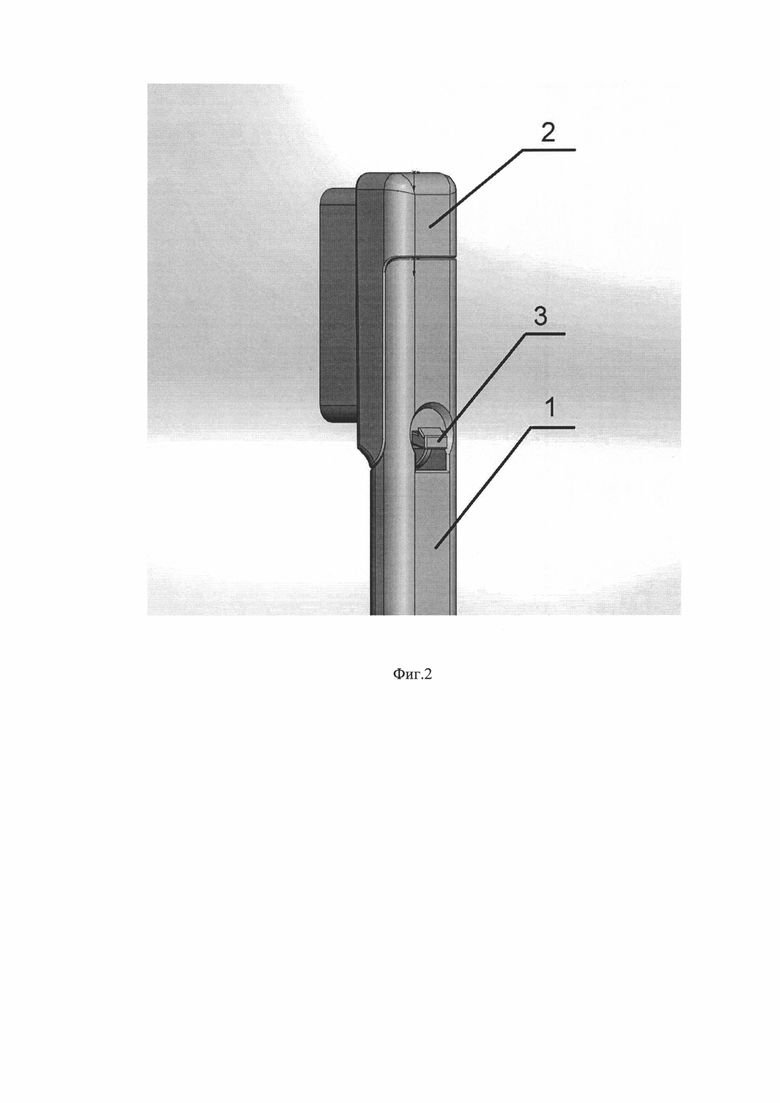

на фиг. 2 показан общий вид предлагаемой зубной щетки, вид со стороны рукоятки; на фиг. 3 показан процесс одевания сменной насадки на рукоятку, на фиг. 4 показана сменная насадка, на фиг. 5 показана рукоятка, на фиг. 6 схематично показан процесс одевания сменной насадки на рукоятку в разрезе.

На фигурах позициями обозначены следующие элементы:

1 - рукоятка;

2 - сменная насадка со щетиной;

3 - выступающая защелка - замковое соединение сменной насадки;

4 - прорезь, выполненная в сменной насадке;

5 - глухой паз, выполненный в сменной насадке;

6 - направляющий выступ для насадки, выполненный в рукоятке;

7 - шип оконечной части рукоятки;

8 - отверстие, выполненное в рукоятке, для защелки насадки.

Предлагаемая зубная щетка со сменной насадкой включает рукоятку 1, на которой закреплена сменная насадка 2, см. фиг. 1, 2.

Сменная насадка выполнена в виде основания, на котором закреплена любыми известными способами щетина (на фигурах она показана схематично) см. фиг. 4. При этом в оконечной части основания, со стороны противоположной щетине, имеется выступ, в торцевой части которого, расположен глухой паз 5. Глухой паз 5 предназначен для вхождения шипа 7 оконечной части рукоятки см. фиг. 5. Также в основании сменной насадки, за ее выступом, выполнена продольная прорезь 4. Прорезь 4 выполнена таким образом, чтобы в нее входил направляющий выступ 6 рукоятки, при этом желательно не выходил из нее. Кроме того за прорезью 4 сменной насадки расположена выступающая защелка 3. Защелка 3 выполнена таким образом, что при вхождении шипа 7 рукоятки в паз 5 насадки, а также выступа 6 рукоятки в прорезь 4 насадки, она входит в отверстие 8 рукоятки и жестко фиксирует своим выступающим выступом сменную насадку на рукоятке зубной щетки и образовывает замковое соединение, см. фиг. 3, 6.

Соответственно в оконечной части рукоятки 2, см. фиг. 5 выполнен продольный срез или паз по толщине (продольное углубление), соответствующий толщине основания сменной насадки 1, при этом толщина рукоятки 2 в месте продольного среза или паза соответствует толщине выступа сменной насадки. Окончание рукоятки (в месте начала продольного среза или паза) заканчивается шипом 7, который выполнен по форме соответствующим форме глухого паза 5, выполненного в торце выступа сменной насадки 2, см. фиг. 6. В центральной части в месте продольного среза или паза рукоятки 1 выполнен продольно направляющий выступ 6, который по форме соответствует прорези 4 насадки 2, выполненной также продольно. При этом торцевые поверхности (поверхности в продольном направлении) направляющего выступа 6, и соответствующие им прорези 4 могут выполнять скошенными или радиусными. В месте окончания продольного среза или паза рукоятки 1 (за направляющим выступом 6) выполнено сквозное отверстие 8, см. фиг. 6, в которое свободно входит выступающая защелка 3 насадки 2 и фиксирует себя своим выступом. При этом переход от окончания продольного среза или паза рукоятки может быть выполнен скошенным или радиусным, соответственно и торец насадки, прилегающий к данному срезу или пазу рукоятки выполнен также скошенным или радиусным.

Благодаря указанным выше соединениям: шипа 7 рукоятки и паза 5 насадки; выступа 6 рукоятки и прорези 4 насадки, а также выступающей защелки 3 насадки и рукоятки достигается надежное соединение не подверженное каким либо смещениям.

Сменная насадка устанавливается на рукоятку следующим образом см. фиг. 3, 6.

Пользователь берет сменную насадку 2 и рукоятку зубной щетки 1, совмещает шип 7 рукоятки, с пазом 5, выполненным на торцевой части выступа насадки, как это показано на фиг.3, 6, после чего пользователь круговым движением против часовой стрелки вводит в продольную прорезь 4 насадки, выступ 6 рукоятки, как бы надевая насадку. При этом одновременно выступающая защелка 3 насадки входит в отверстие 8 рукоятки и своим выступом фиксирует насадку 2 на рукоятке 1.

Съемка насадки происходит следующим образом. Пользователь отодвигает выступающий конец защелки 3, выводя тем самым насадку 2 из зацепления с рукояткой 1, после чего поворотом по часовой стрелки насадка 2 легко снимается с рукоятки 1.

Рукоятка предлагаемой зубной щетки изготавливается из твердого пластика или металла, имеющие высокий срок службы. Сменная насадка же изготавливается из мягкого пластика, срок службы которого соответствует сроку службы щетины закрепленной в сменной насадке. Также благодаря износу мягкого пластика сменной насадки (в частности выступающей защелки 3) пользователь вынужден сменить сменную насадку, щетина которой требует замены.

Изобретение относится к санитарно-гигиеническим принадлежностям, а именно к зубным щеткам. Зубная щетка со сменной насадкой содержит рукоятку и сменную насадку с закрепленной в ней щетиной. Рукоятка в своей конечной части включает продольный срез или паз, в котором жестко фиксируется сменная насадка. В оконечной части основания насадки со стороны, противоположной щетине, имеется выступ, а фиксация насадки в углублении рукоятки осуществляется посредством шипа, выполненного в оконечной торцевой части рукоятки и входящего в соответствующий паз насадки, выполненный в ее торцевой части оконечного выступа, продольного выступа, выполненного в центральной части углубления рукоятки и входящего в соответствующее центральное продольное отверстие насадки, и выступающей из насадки защелки, выполненной в начале основания насадки и входящей в соответствующее отверстие рукоятки, выполненное также в начальной части ее углубления. Технический результат - повышение надежности и долговечности рукоятки зубной щетки, а также улучшение надежности фиксации сменных насадок с щетиной. 2 з.п. ф-лы, 6 ил.

1. Зубная щетка со сменной насадкой, содержащая рукоятку и сменную насадку с закрепленной в ней щетиной, при этом рукоятка в своей конечной части включает продольный срез или паз, в котором жестко фиксируется сменная насадка, отличающаяся тем, что в оконечной части основания насадки со стороны, противоположной щетине, имеется выступ, а фиксация насадки в углублении рукоятки осуществляется посредством:

- шипа, выполненного в оконечной торцевой части рукоятки и входящего в соответствующий паз насадки, выполненный в ее торцевой части оконечного выступа,

- продольного выступа, выполненного в центральной части углубления рукоятки и входящего в соответствующее центральное продольное отверстие насадки, и

- выступающей из насадки защелки, выполненной в начале основания насадки и входящей в соответствующее отверстие рукоятки, выполненное также в начальной части ее углубления.

2. Зубная щетка по п. 1, отличающаяся тем, что высота выступа насадки равна толщине рукоятки в месте продольного среза, а высота основания насадки равна глубине продольного среза рукоятки, таким образом, насадка является продолжением рукоятки.

3. Зубная щетка по п. 1, отличающаяся тем, что торцевые поверхности продольного выступа рукоятки и соответствующие им прорези насадки выполнены скошенными или радиусными в сторону окончания зубной щетки.
