Устройство для вертикального озеленения стен Российский патент 2025 года по МПК A47G7/00 A01G9/02 A01G25/00 A01G25/16 A01G27/00

Изобретение относится к области строительства и коммунального хозяйства, в частности системам несущих элементов для монтажа инфраструктурных объектов в прифасадных зонах здания, архитектурного оформления элементами живой природы городской инфраструктуры, в частности к устройствам вертикального озеленения стен, которое может использоваться для декорирования сооружений, формирования зеленых ограждений и т.д.

Известно техническое решение в виде устройства где несущий элемент включает трубчатый обод с креплением к нему через поворотные серьги ёмкостей с грунтом на гибкой подвеске с креплением на кронштейне закреплённым на здании, причём наружная поверхность внутреннего диаметра обода как несущего базового элемента при ориентации в пространстве с опорой, по крайней мере, в трёх точках по периметру обода на призмы консольной части кронштейнов с возможностью поворота и ограничения перемещения обода в радиальном направлении относительно них, и каждый из применяемых кронштейнов на другой его части снабжен крепёжным поворотным элементом, например фланцем, для монтажа устройства к конструктивным элементам здания или оконных рам (пат. RU №2599554, МПК А01G9/02, 2016).

Недостаток приведённого технического решения заключается в том, что из-за особенностей несущего элемента конструкции, ограничена доступность обслуживания растений каждой из корзины с грунтом.

Наиболее близким является устройство для вертикального озеленения стен зданий, включающее несущий элемент и опоры для ориентации его положения с элементами крепления их к стене здания и расположенные на нем поворотные серьги для крепления к ним на гибкой подвеске емкостей с грунтом, несущий элемент который выполнен в виде замкнутой армированной ленты подобно гибкому элементу ременной передачи, состоящий из упругой лентообразной полосы с заданными размерами, на внешней стороне которой с заранее определенным шагом неподвижно установлены консольно стержни для закрепления поворотных серег с размещением на них посредством гибкой подвески емкостей с грунтом, и в верхней части своего расположения на стене здания несущий элемент сопряжен с гладкой поверхностью ведомого элемента в виде шкива между его бортами для ориентации исходного положения на нем, установленного на оси-кронштейне для монтажа к стене здания, и подобное сопряжение осуществляется несущим элементом и с ведущим шкивом в нижней части его расположения на стене, т.е. в зоне доступности субъекта, с обеспечением при этом регулирования заданного силового контакта между их поверхностями трения как при монтаже консольно расположенного ведущего шкива на подшипниковой опоре скольжения к стене здания, так и в процессе эксплуатации устройства, при этом внутренняя сторона лентообразной полосы и сопрягаемые с ней поверхности ведомого и ведущего шкивов устройства выполнены конструктивно с рифлями подобно ременной передаче (пат. RU №2634286, МПК А01G9/02, 2017).

Недостаток приведённого технического решения заключается в том, что в конструкции устройства не предусмотрено обслуживание растительности.

Задачей изобретения является автоматизация технологический процесс обслуживания вертикального озеленения стен.

Технический результат - снижение трудоёмкости обслуживания устройства вертикального озеленения стен.

Технический результат достигается при использовании устройства для вертикального озеленения стен, включающего несущий элемент в виде замкнутой армированной упругой лентообразной полосы, на внешней стороне которой установлены стержни для закрепления поворотных серег с размещенными на них посредством гибкой подвески емкостей с грунтом, и опоры для ориентации его положения в виде верхнего ведомого шкива и нижнего ведущего шкива, при этом устройство снабжено системой автоматического орошения, выполненной с возможностью ее установки на стене и содержащей блок управления, а также емкость для воды и/или смеси минерального питания растений, оснащенную поршневым насосом с обратным клапаном и штоком, соединенным с подключенным к блоку управления соленоидом, и с распылителем, соединенным через заборный обратный клапан и трубопровод с корпусом насоса, и подключенный к блоку управления датчик позиционирования корзины, а ведущий шкив установлен на валу электродвигателя привода ведущего шкива, подключенного к блоку управления системы автоматического орошения.

Сущность технического решения заключается в автономном и автоматическом поливе растений, высаженных в корзинах устройства для вертикального озеленения стен за счет синхронизации процессов перемещения корзин и их орошения, для чего посредством датчика позиционирования корзин, блока управления и двух поочередно запускаемых процессов (перемещения корзин и орошения) осуществляется подвод корзин с растениями к распылителям и орошение растений водой и/или смесью минерального питания растений.

При этом заявленное устройство, установленное на стене здания или в общественном месте не требует ежедневного обслуживания техническим персоналом и может обслуживаться автономно при периодическом пополнении емкости для воды. Периодичность пополнения емкости зависит от ее объема, количества растений, объема расхода жидкости, заложенного в программу блока управления с учетом вида растений сезонности и других факторов. Это позволяет снизить трудоёмкость обслуживания устройства вертикального озеленения стен, расширить область его применения, например, в парках и придорожных зонах и обеспечить улучшение условий развития растений, то есть повысить эффективность от использования устройства.

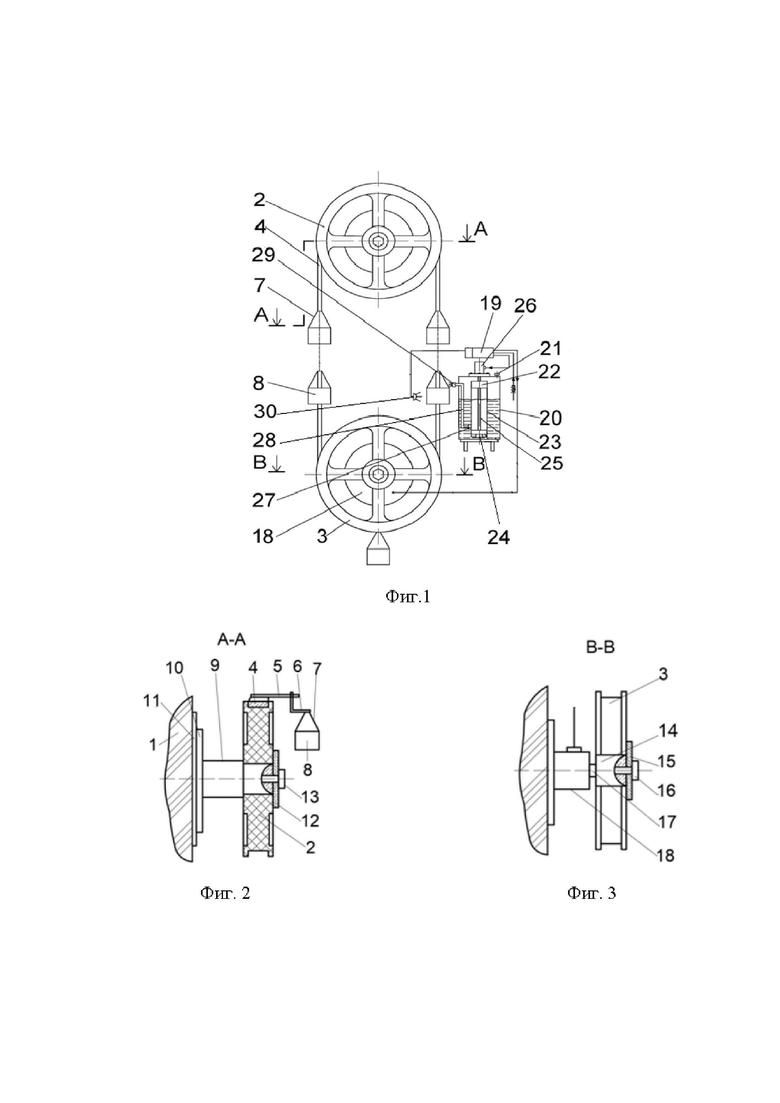

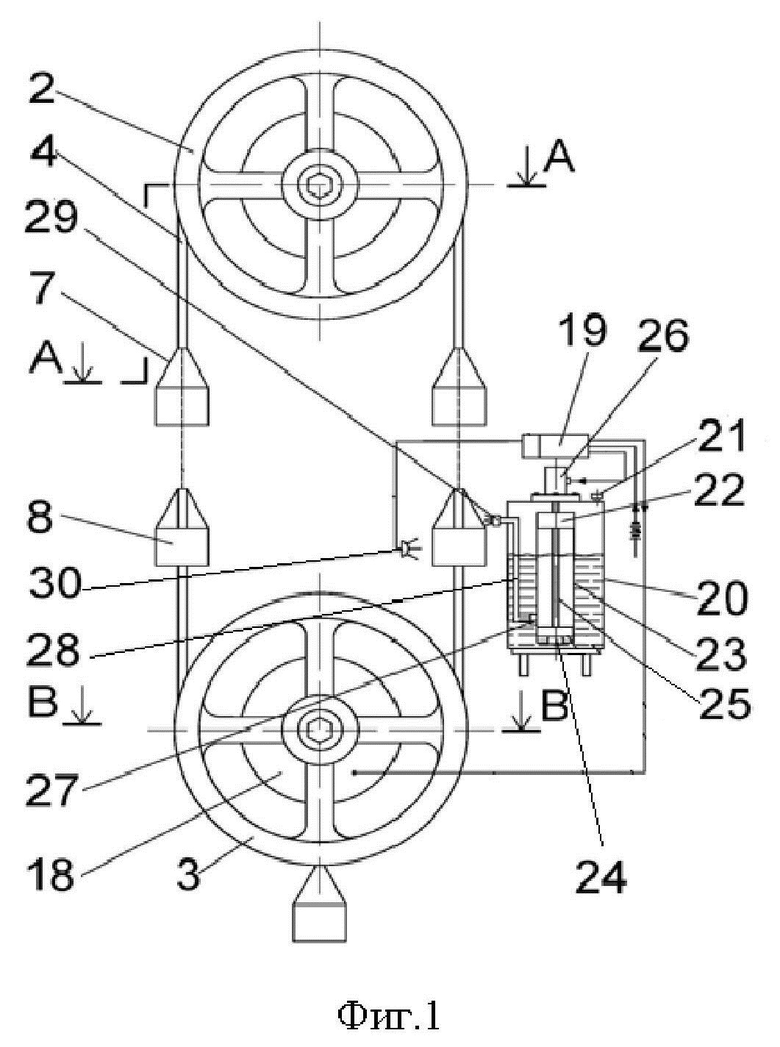

Заявляемое изобретение поясняется графическим материалом, где на фиг. 1 представлен общий вид устройства для вертикального озеленения стен; на фиг. 2 представлено сечение А-А установки подвески корзины с растением устройства для вертикального озеленения стен; фиг. 3 представлено сечение В-В установки электропривода привода ведущего шкива устройства для вертикального озеленения стен.

Устройство вертикального озеленения стен размещается на вертикальной поверхности стены 1, при этом в верхней части установлен ведомый шкив 2, а в нижней части ведущий шкив 3, в канавках которых размещен гибкий несущий элемент 4, выполненный в виде замкнутой армированной упругой лентообразной полосы, внутренняя сторона которого сопрягается с поверхностями ведомого 2 и ведущего 3 шкивов подобно ременной передаче. На внешней стороне элемента 4 с определенным шагом консольно и неподвижно установлены стержни 5 для закрепления на них поворотных серег 6 с подвешенными через гибкие подвески 7 корзинами 8 наполненными грунтом с растениями. Ведомый шкив 2 устройства установлен на оси-кронштейне 9 и через ее фланец 10 и прокладку 11 закреплен на стене 1 шайбой 12 и болтом 13. Ведущий шкив 3 устанавливается на оси 14 и от осевого смещения зафиксирован шайбой 15 и болтом 16, ввинченным в ось 14, которая неподвижно закреплена на валу 17 электродвигателя 18 привода ведущего шкива 3, подключенного к электропитанию через закрепленный на стене 1 блок управления 19 системы автоматического орошения растений в корзинах 8. Система автоматического орошения содержит закрепленную на стене 1 с помощью кронштейна емкость 20 для воды и/или смеси минерального питания растений, оснащённую заливной горловиной 21 с сапуном, внутри которой установлен поршневой насос 22 с выполненным в нижней части его корпуса 23 обратным клапаном 24, шток 25 которого соединен с соленоидом 26, подключенным к блоку управления 19. Корпус 23 насоса 22 через заборный обратный клапан 27 и трубопровод 28 соединён с распылителем 29. Система включает закрепленный на стене 1 датчик 30 позиционирования корзины 8, соединённый проводником с блоком управления 19.

Работа устройства для вертикального озеленения стен. По сигналу блока управления 19 ведущий шкив 3 устройства для вертикального озеленения стен приводится в движение посредством электродвигателя 18. При получении блоком управления 19 от датчика 30 сигнала фиксирующего положение корзины 8 с растением на уровне распылителя 29, блок управления 19 обрабатывает полученный сигнал, останавливает электродвигатель 18 и одновременно включает соленоид 26. Поршневой насос 22 заполняет водой и/или смесью минерального питания растений через клапан 27 трубопровод 28 и распылителем 29 осуществляется орошение растений в корзине 8. При этом время впрыска воды и/или смеси минерального питания растений автоматически согласовано с началом включения электродвигателя 18 привода ведущего шкива 3, который по окончании полива перемещает к распылителю 29 очередную корзину 8. Пополнение емкости 20 осуществляется через горловину 21, по мере необходимости с учетом сезона и из расчета количества и вида растений и расхода поливной жидкости.

Таким образом, устройство для вертикального озеленения стен, включающее несущий элемент в виде замкнутой армированной упругой лентообразной полосы, на внешней стороне которой с определенным шагом неподвижно установлены стержни для закрепления поворотных серег с размещенными на них посредством гибкой подвески емкостей с грунтом, и опоры для ориентации его положения в виде верхнего ведомого шкива и нижнего ведущего шкива, снабженное установленной на стене системой автоматического орошения, содержащей блок управления, емкость для воды и/или смеси минерального питания растений, оснащенную поршневым насосом с обратным клапаном и штоком, соединенным с подключенным к блоку управления соленоидом, и с распылителем, соединенным через заборный обратный клапан и трубопровод с корпусом насоса, и подключенный к блоку управления датчик позиционирования корзины, в котором ведущий шкив установлен на валу электродвигателя привода ведущего шкива, подключенного к блоку управления системы автоматического орошения, обеспечивает снижение трудоёмкости обслуживания устройства вертикального озеленения стен.

Изобретение относится к области строительства и коммунального хозяйства, а именно к устройству вертикального озеленения стен, которое может использоваться для декорирования сооружений, формирования зеленых ограждений и т.п. Устройство включает несущий элемент в виде замкнутой армированной упругой лентообразной полосы, на внешней стороне которой с определенным шагом неподвижно установлены стержни для закрепления поворотных серег с размещенными на них посредством гибкой подвески емкостями с грунтом, и опоры для ориентации его положения в виде верхнего ведомого шкива и нижнего ведущего шкива, при этом устройство снабжено установленной на стене системой автоматического орошения, содержащей блок управления, емкость для воды и/или смеси минерального питания растений, оснащенную поршневым насосом с обратным клапаном и штоком, соединенным с подключенным к блоку управления соленоидом, и с распылителем, соединенным через заборный обратный клапан и трубопровод с корпусом насоса, и подключенный к блоку управления датчик позиционирования корзины, а ведущий шкив установлен на валу электродвигателя привода ведущего шкива, подключенного к блоку управления системы автоматического орошения. Технический результат - снижение трудоёмкости обслуживания устройства вертикального озеленения стен. 3 ил.

Устройство для вертикального озеленения стен, включающее несущий элемент в виде замкнутой армированной упругой лентообразной полосы, на внешней стороне которой установлены стержни для закрепления поворотных серег с размещенными на них посредством гибкой подвески емкостями с грунтом, и опоры для ориентации его положения в виде верхнего ведомого шкива и нижнего ведущего шкива, отличающееся тем, что устройство снабжено системой автоматического орошения, выполненной с возможностью ее установки на стене и содержащей блок управления, а также емкость для воды и/или смеси минерального питания растений, оснащенную поршневым насосом с обратным клапаном и штоком, соединенным с подключенным к блоку управления соленоидом, и с распылителем, соединенным через заборный обратный клапан и трубопровод с корпусом насоса, и подключенный к блоку управления датчик позиционирования корзины, а ведущий шкив установлен на валу электродвигателя привода ведущего шкива, подключенного к блоку управления системы автоматического орошения.
