Боевой элемент кассетной боевой части Российский патент 2025 года по МПК F42B12/58 F42B12/66

Изобретение относится к военной технике и может быть использовано для боевых частей кассетного типа и снарядов.

Из существующего уровня техники известна конструкция боевых элементов, у которых стабилизирующее устройство выполнено в виде раскрывающихся под давлением пороховых газов лопастей и парашютной системы (патент RU 2365864 от 24.06.2008 г., F42B 12/58, F42B 25/00)

Известна конструкция стабилизаторов снаряда, раскрытие которых происходит под действием пороховых газов, находящихся в пазах стабилизатора и аэродинамического сопротивления (патент RU 225333 U1, от 19.10.2023 г., F42B 10/14 F42B 10/14).

Известна также конструкция оперенного снаряда, у которого хвостовая часть выполнена из пластичного металла (медь, алюминий) и имеет внутреннюю коническую выемку. При движении снаряда по дульной части канала ствола, имеющего коническое расширение, хвостовая часть снаряда под давлением пороховых газов расширяется, образуя стабилизирующий раструб (патент США №3229583, 1966 г., F42B 10/06 F42B 10/10).

Известные конструкции боевых элементов со стабилизирующими устройствами либо не могут выдержать нагрузок, действующих на боевой элемент при выбросе его из отсека центральным разрывным зарядом, либо не могут обеспечить быстрое раскрытие стабилизирующего устройства после выброса боевого элемента из отсека. Для образования стабилизирующего раструба у известного оперенного снаряда (патент США №3229583, 1966 г., F42B 10/06 F42B 10/10) необходимо наличие ствольной установки, что приводит к усложнению конструкций кассетной боевой части и уменьшению полезного объема для размещения боевых элементов.

Целью настоящего изобретения является обеспечение надежной стабилизации боевого элемента кассетной боевой части (БЧ), мгновенного раскрытия стабилизирующего устройства и компактной укладки боевых элементов в кассете боевой части.

Данная задача решается за счет того, что заявленный боевой элемент кассетной боевой части выполнен в виде цилиндрического корпуса с закрепленным в хвостовой части стабилизирующим устройством, состоящим из набора пластин пластичного металла, консольно закрепленных в хвостовой части боевого элемента, образующих внутреннюю цилиндрическую полость пластин, в которой расположен детонатор с навеской взрывчатого вещества, приводящей при подрыве от детонатора к взведению взрывателя и к раскрытию пластин во внутренней цилиндрической полости, стабилизирующее устройство выполнено с возможностью формирования стабилизирующего раструба, при этом внутренняя цилиндрическая полость пластин выполнена с возможностью размещения в ней носовой части последующего боевого элемента кассетной боевой части.

В частном случае боевой элемент кассетной боевой части, в котором стабилизирующее устройство выполнено из нескольких цилиндрических наборов пластин, концентрично расположенных и сдвинутых относительно друг друга на угол, при котором пластины одного набора перекрывают щели соседнего, образуя при раскрытии сплошной стабилизирующий раструб.

Техническим результатом, обеспечиваемым приведенной совокупностью признаков, является надежная стабилизация боевого элемента, мгновенное раскрытие стабилизирующего устройства и компактная укладка боевых элементов в кассете боевой части.

В частном случае путем образования сплошного стабилизирующего раструба можно уменьшить время стабилизации боевого элемента. Образованный отогнутыми пластинами раструб позволяет быстро стабилизировать элемент и подвести его к цели под углом близким к 90°.

Компактной укладки боевых элементов в кассете боевой части достигают тем, что в полость, образованную пластинами, входит носовая часть последующего боевого элемента, уложенного в кассете.

Сущность изобретения поясняется чертежами, на которых изображено:

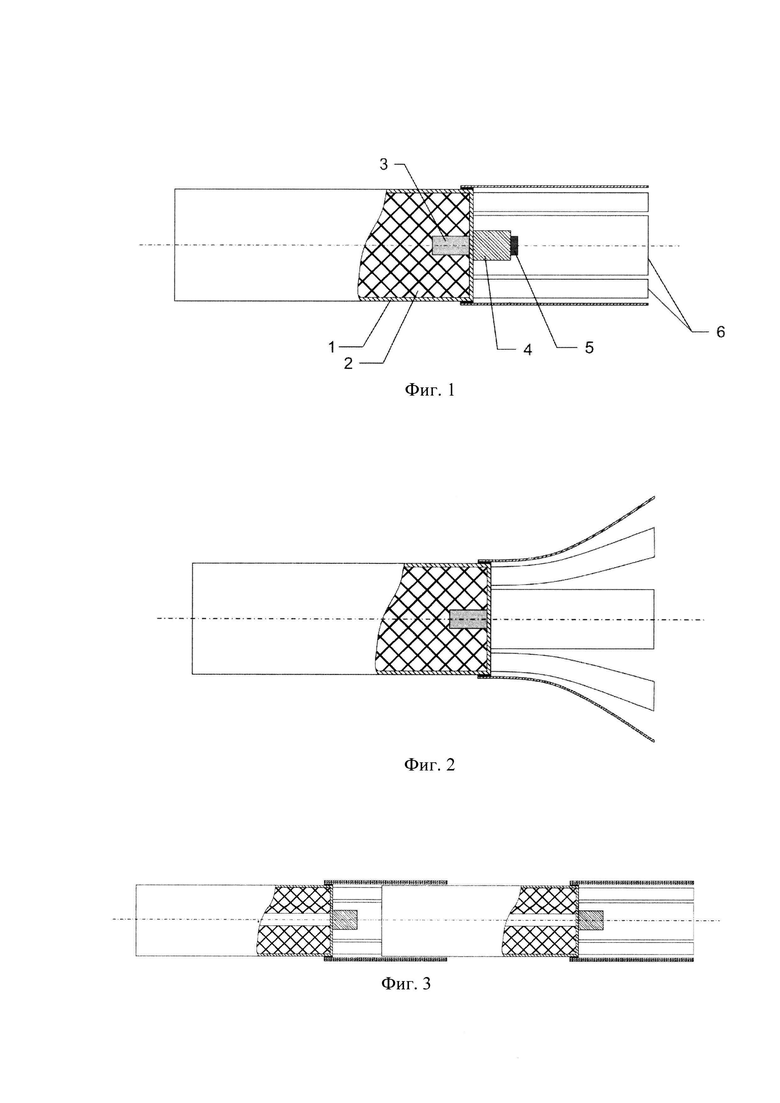

На фиг. 1 изображен боевой элемент со стабилизирующим раструбом.

На фиг. 2 - БЭ в полете, после образования стабилизирующего раструба.

На фиг. 3 - укладка боевых элементов в кассете БЧ.

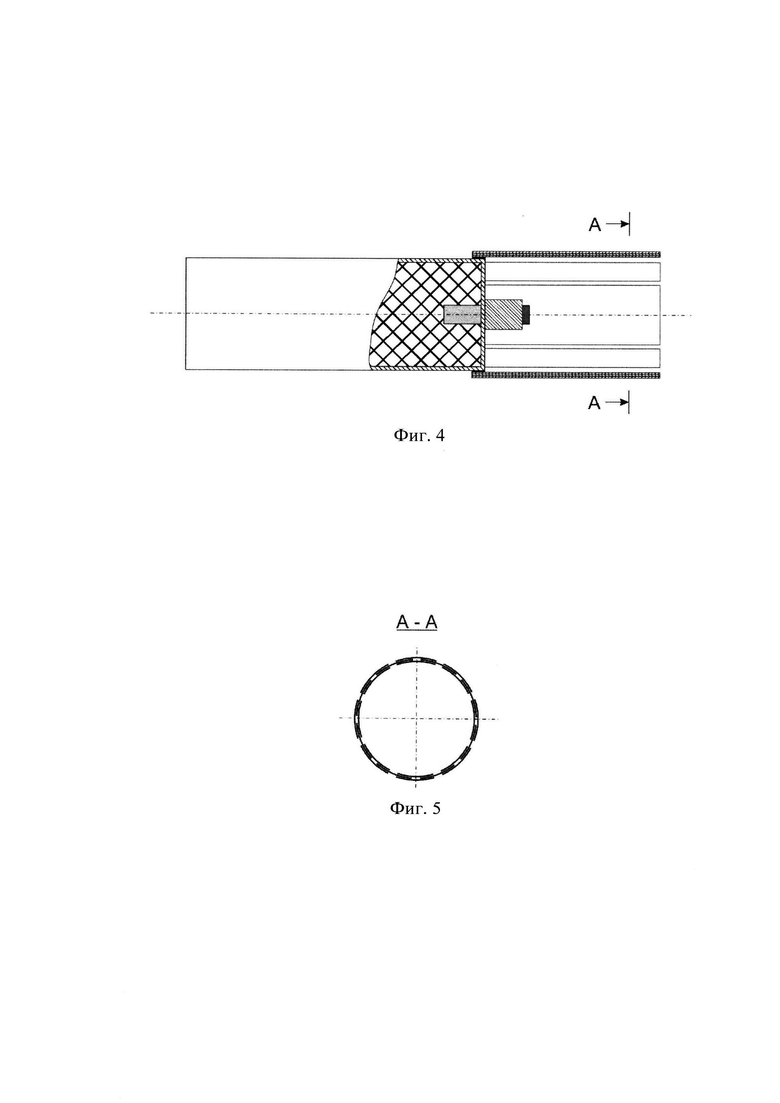

На фиг. 4 изображен элемент со сплошным стабилизирующим раструбом.

На фиг. 5 - схема распределения пластин стабилизирующего раструба.

Боевой элемент кассетной боевой части состоит из цилиндрического корпуса 1, заряда взрывчатого вещества 2, взрывателя 3, навески взрывчатого вещества 4, детонатора 5, набора пластин 6.

Работает устройство следующим образом. После выброса боевого элемента из отсека боевой части происходит срабатывание детонатора 5, который инициирует взрывчатое вещество 4, расположенное в полости, образованной пластинами. Под действием ударной волны, образующейся при взрыве взрывчатого вещества, пластины отгибаются в положение, показанное на фиг. 2. Образованный отогнутыми пластинами раструб обеспечивает резкое увеличение стабилизирующего и демпфирующего моментов, что позволит быстро стабилизировать элемент и подвести его к цели под углом близким к 90°. Энергия от взрыва навески взрывчатого вещества 4 используется для взведения взрывателя 3.

Образования сплошного раструба можно добиться, установив несколько цилиндрически расположенных наборов пластин (фиг. 4, 5). Наборы пластин расположены концентрично друг относительно друга и сдвинуты вокруг продольной оси на угол, при котором лопасти одного набора перекрывают щели соседнего набора. Такое устройство стабилизатора позволяет максимально использовать тормозящее и стабилизирующее действие раструба, что еще быстрее позволит стабилизировать элемент и подвести его к цели под углом близким к 90°, но сокращает дальность его полета.

Использование описанного боевого элемента кассетной БЧ со стабилизирующим устройством позволяет получить упрощение конструкции боевой части, увеличение полезного объема для размещения боевых элементов и возможность варьировать величиной раскрытия стабилизирующего раструба.

Изобретение относится к военной технике и может быть использовано для боевых частей кассетного типа и снарядов. Боевой элемент кассетной боевой части выполнен в виде цилиндрического корпуса с закрепленным в хвостовой части стабилизирующим устройством, состоящим из набора пластин пластичного металла, консольно закрепленных в хвостовой части боевого элемента, образующих внутреннюю цилиндрическую полость пластин, в которой расположен детонатор с навеской взрывчатого вещества, приводящей при подрыве от детонатора к взведению взрывателя и к раскрытию пластин во внутренней цилиндрической полости. Стабилизирующее устройство выполнено с возможностью формирования стабилизирующего раструба. Внутренняя цилиндрическая полость пластин выполнена с возможностью размещения в ней носовой части последующего боевого элемента кассетной боевой части. Технический результат заключается в надежной стабилизации боевого элемента, мгновенном раскрытии стабилизирующего устройства и компактной укладке боевых элементов в кассете боевой части. 1 з.п. ф-лы, 5 ил.

1. Боевой элемент кассетной боевой части, выполненный в виде цилиндрического корпуса с закрепленным в хвостовой части стабилизирующим устройством, состоящим из набора пластин пластичного металла, консольно закрепленных в хвостовой части боевого элемента, образующих внутреннюю цилиндрическую полость пластин, в которой расположен детонатор с навеской взрывчатого вещества, приводящей при подрыве от детонатора к взведению взрывателя и к раскрытию пластин во внутренней цилиндрической полости, стабилизирующее устройство выполнено с возможностью формирования стабилизирующего раструба, при этом внутренняя цилиндрическая полость пластин выполнена с возможностью размещения в ней носовой части последующего боевого элемента кассетной боевой части.

2. Боевой элемент кассетной боевой части по п. 1, в котором стабилизирующее устройство выполнено из нескольких цилиндрических наборов пластин, концентрично расположенных и сдвинутых относительно друг друга на угол, при котором пластины одного набора перекрывают щели соседнего, образуя при раскрытии сплошной стабилизирующий раструб.
