Устройство для ловли щуки Девяткина В.Д. Российский патент 2025 года по МПК A01K91/06

Изобретение относится к рыболовству, а именно к конструкции устройств, позволяющих повысить эффективность лова хищной рыбы щуки летом.

Известно устройство, (описанное в патенте RU 169216 U1, «Жерлица-автомат»), состоящее из катушки с встроенной в нее ленточной пружиной, где наружный конец пружины соединен с катушкой, а внутренний - с осью катушки. Ось катушки вращается на кронштейнах, прикрепленных к подставке. На внешней стороне катушки имеются углубления для фиксации сторожком, который прикреплен к кронштейнам, и осуществляет функцию направляющей лески, а также обеспечивает подсечку при поклевке.

Недостатком его является применение ее только в зимнее время.

Известно устройство, описанное в заявке на изобретение RU 93005443 А «Устройство для ловли рыбы», включающее основание в виде диска, контейнер в виде безинерционной катушки для размещения запаса рыболовной лесы, рыболовную лесу с рыболовным крючком, фиксатор защелки на снасти, пружинный индикатор поклевки и держатель. Для прохождения ограждения снасти для ловли в диске просверливается отверстие.

Недостатком его является сложность эксплуатации устройства.

Рыболовных устройств, позволяющих эффективно ловить хищную рыбу щуку летом, не выявлено.

Задачей изобретения является создание конструкции, позволяющей эффективно ловить щуку летом за счет длительного сохранения жизни живца и предохранения устройства от обрывов при рывках крупной пойманной рыбы.

Техническим результатом изобретения является новое свойство устройства, а именно: повышение эффективности вылова рыб путем помещения живца в сетчатый мешочек, прикрепления крючков к сетчатому мешочку и установки амортизатора переменной упругости.

Достижение заявленного технического результата и, как следствие, решение поставленной задачи достигается тем, что устройство содержит колышек со шнуром и привязанным к нему грузом, причем к шнуру при помощи лески прикреплен сетчатый мешочек, за стенку которого зацеплен крючок, при помощи поводка крепящийся к леске. Леска и шнур связаны между собой амортизатором переменной упругости, состоящим из нескольких упругих колец связанных между собой соединением «петля в петлю». Живец в неповрежденном виде помещается в сетчатый мешочек, затягивающийся леской.

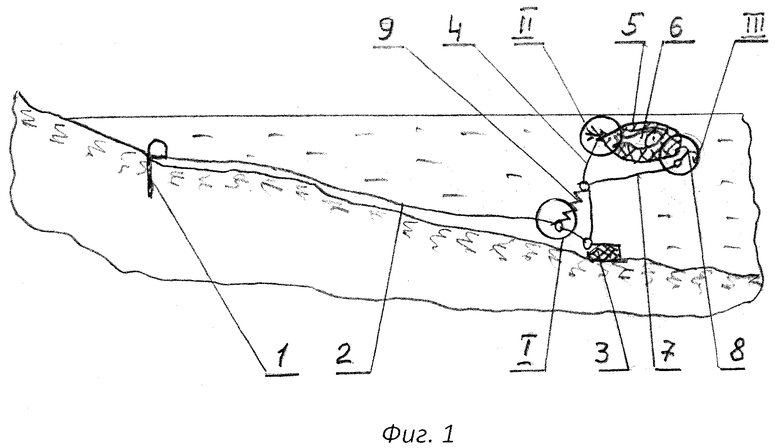

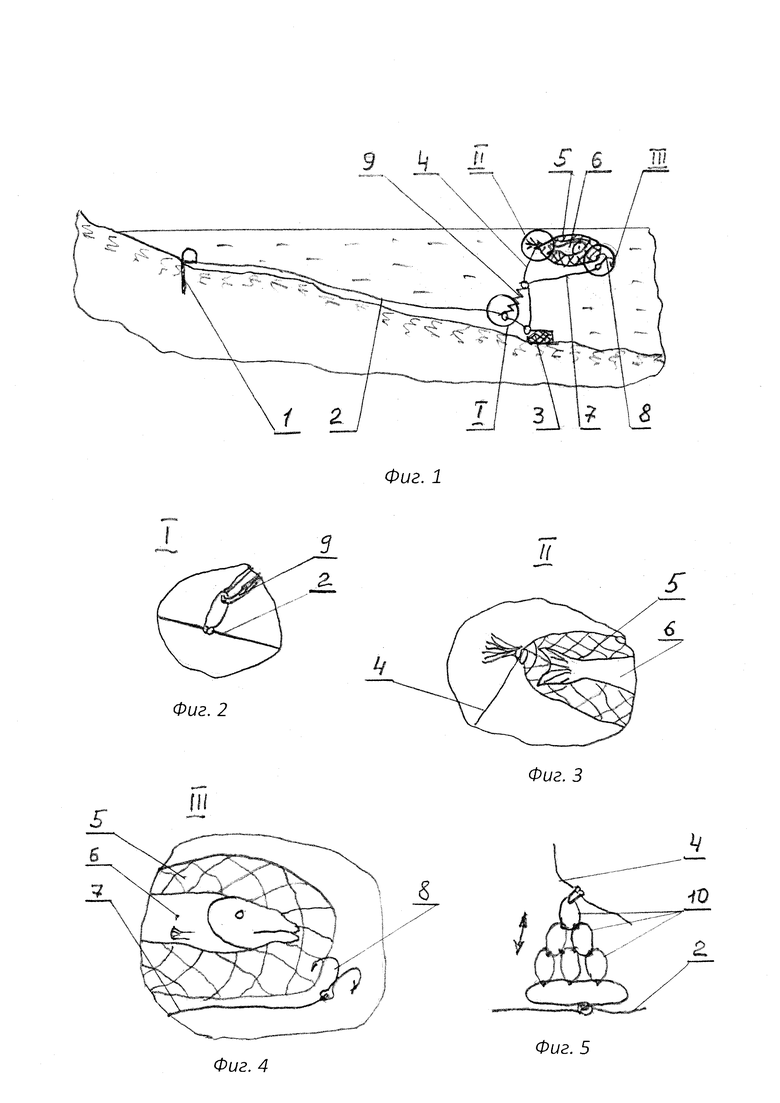

На фиг. 1 - изображена схема общего вида устройства в рабочем состоянии; на фиг. 2 - изображена схема соединения амортизатора и шпура, вид I на фиг. 1; на фиг. 3 - изображена схема соединения сетчатого мешочка с живцом и леской, вид II на фиг. 1; на фиг. 4 - изображена схема соединения крючка с сетчатым мешочком вид III на фиг. 1; на фиг. 5 - изображена схема амортизатора переменной упругости.

Устройство для ловли щуки состоит из колышка 1 и привязанному нему шнуру 2 на конце, которого закреплен груз 3. Шнур 2 соединен с леской 4, на одном конце лески установлен затягивающийся сетчатый мешочек 5 с помещенным в нем живцом 6, и к леске 4 прикреплен поводок 7 с крючком 8, зацепленным за стенку сетчатого мешочка 5. Шнур 2 и леска 4 соединяются между собой амортизатором 9 переменной упругости, состоящим из нескольких резиновых колец 10. Кольца 10 соединяются между собой способом «петля в петлю». С одного конца амортизатора 9, прикрепленного к шнуру 2 установлено несколько колец 10 (например, три, см. фиг. 5), а с другого одно кольцо 10.

Работает устройство следующим образом.

Рыбак в дно водоема вбивает колышек 1, привязывает к нему шнур 2 с грузом 3. К шнуру 2 при помощи лески 4 прикрепляет сетчатый мешочек 5, изготовленный, например, из сетчатого рыболовного полотна с мелкой ячеей 15-20 мм и ниткой продетой по краям полотна. Вкладывает головой вперед живца 6 (например, карася), затягивает и перевязывает горловину мешочка 5. Зацепляет за полотно мешочка крючки 8 в районе расположения головы живца 6 и вместе с грузом 3 забрасывает в водоем в выбранное место. Груз 3 удерживает в одном месте свободно плавающего живца 6, этому способствует просторный сетчатый мешочек 5 и длинная леска 4. Не поврежденный живец 6 в таких условиях может жить около недели. Предварительно леску 4 и шнур 2 соединяют амортизатором 9, образуя овал, состоящий из трех частей. Одна часть овала состоит из амортизатора 9, а две другие примерно равные по длине из шнура 2 и лески 4.

Процесс ловли происходит следующим образом. Щука, схватив живца 6, сжимает челюсти и зубами умерщвляет его, при этом крючки 8 не сидящие в живце 6, свободно движущиеся, не укалывающие, вместе с живцом 6 проглатываются щукой. При попытке выходе обратно из щуки крючки 8 вцепляются в мягкие ткани внутренности щуки. Рывки щуки амортизирует груз 3 и амортизатор 9 с переменной упругостью. Сначала на амортизаторе 9 срабатывает один ряд колец 10, при более сильном рывке второй ряд и, наконец, последний. Такое устройство амортизатора 9 снижает возможность обрыва шнура, лески, поводка и слома крючков от резких рывков щуки.

Рыбак, по натянутому шнуру 2, определяет поймалась ли щука. Вываживание рыбы производится при помощи шнура 2.

Если ловится крупная рыба на крупного живца 6, то в амортизаторе 9 увеличивается количество колец 10.

Если ловится мелкая щука то ставятся несколько одинарных крючков 8, а если крупная, то несколько крючков тройников или двойников

Предлагаемое изобретение просто в эксплуатации легко в изготовлении, удобно.

В настоящее время устройство находится на стадии опытного образца и проходит испытания.

Изобретение относится к рыболовству и может быть использовано для ловли щуки. Устройство включает колышек (1), привязанный к нему шнур (2), на конце которого закреплен груз (3). Шнур (2) соединен с леской (4), на конце которой установлен сетчатый мешочек (5) с помещенным в нем живцом (6). К леске (4) прикреплен поводок (7) с крючком (8), при этом шнур (2) и леска (4) связаны между собой амортизатором (9), состоящим из нескольких упругих колец (10), связанных между собой соединением «петля в петлю». Изобретение обеспечивает повышение эффективности лова щуки летом. 5 ил.

Устройство для ловли щуки, включающее колышек (1), привязанный к нему шнур (2), на конце которого закреплен груз (3), шнур (2) соединен с леской (4), на конце которой установлен сетчатый мешочек (5) с помещенным в нем живцом (6), к леске (4) прикреплен поводок (7) с крючком (8), при этом шнур (2) и леска (4) связаны между собой амортизатором (9), состоящим из нескольких упругих колец (10), связанных между собой соединением «петля в петлю».
