Способ функционирования информационного центра при поражении подвижного линейного группового объекта Российский патент 2025 года по МПК B64U101/18 F41H13/00

Изобретение относится к области боевого применения боеприпасов и может быть использовано для повышения эффективности поражения подвижных линейных групповых объектов.

Известен [1] способ определения параметров групповой цели для ее обстрела, включающий определение координат и размеров групповой цели, описывание всех элементарных целей в ее составе прямоугольником для прицеливания средств поражения, определение координат элементарных целей в составе групповой, их дальность, дирекционный угол и угол места каждой элементарной цели, определение фронта и глубины групповой цели относительно одного выделенного направления противоположных сторон света как разность максимального и минимального значения координаты, определяют координаты центра групповой цели и среднюю высоту групповой цели и полученные данные передают формализованным сообщением на средства поражения, и преобразуют их относительно направления стрельбы, при этом преобразование полученных средствами поражения данных выполняют в следующей последовательности: определяют дирекционные углы со средства поражения на левую и правую вершины прямоугольника, описывающего цель, относительно выделенного направления, определяют абсолютную величину разности дирекционных углов на левую и правую вершины прямоугольника, описывающего цель, относительно выделенного направления, определяют дальность до ближней и дальней границы цели относительно средства поражения, а также фронт и глубину групповой цели для средств поражения, оставляя при этом координаты центра и высоту групповой цели неизменными, точки прицеливания для каждого орудия при автоматизированной системе наведения орудия определяют в автоматизированном режиме в пределах реально определенной площади цели.

Недостатком способа является невозможность его использования при поражении подвижных линейных групповых объектов.

Наиболее близким к заявляемому изобретению является способ определения ущерба групповому объекту поражающим действием суббоеприпасов кассетных боеприпасов [2], заключающийся в подрыве суббоеприпасов, извлеченных из кассетных боеприпасов в заданных точках траектории, доставленных на объект и размещенных на некотором расстоянии друг от друга, создании информационного центра наблюдения за доставкой на объект суббоеприпасов, каждый из которых снабжен маяком, срабатывающим при взаимодействии суббоеприпаса с объектом, после фиксации информационным центром наблюдения факта доставки всех суббоеприпасов на объект формируют общую команду на подрыв суббоеприпасов, при этом информационный центр наблюдения дополнительно определяет размеры и геометрический центр группового объекта, формирует систему координат, связанную с геометрическим центром группового объекта, описывает все уязвимые объекты в его составе прямоугольниками с определением координат их геометрических центров, определяет координаты приземлившихся суббоеприпасов, формирует круговые приведенные зоны поражения суббоеприпасов с центрами в точках их подрыва, определяет факт накрытия круговыми приведенными зонами поражения суббоеприпасов уязвимых объектов в составе группового объекта, определяет степень ущерба, наносимого суббоеприпасов групповому объекту, определяет размер ущерба, наносимого суббоеприпасами групповому объекту, который характеризуется степенью ущерба U как соотношение суммы индикаторов поражения и количества объектов:

где: I_эi - индикаторы поражения каждого i-го уязвимого объекта.

N - количество уязвимых объектов,

и передает информацию о нанесенном суббоеприпасами ущербе групповому объекту на командный пункт управления.

Недостатком способа является невозможность его использования при поражении подвижных линейных групповых объектов, а также отсутствие сравнения размера нанесенного ущерба групповому объекту с заданным.

Технической задачей настоящего изобретения является разработка способа, обеспечивающего поражение беспилотными летательными аппаратами (БЛА) подвижных линейных групповых объектов.

Известно [3], что групповой объект представляет собою совокупность отдельных объектов: артиллерийская батарея на огневой позиции, танковое подразделение в районе сосредоточения. Разновидностью групповых являются линейные (колонна на марше) и площадные (взводный опорный пункт) объекты. По характеру и размещению отдельных объектов в составе групповых различают объекты с однородными и неоднородными отдельными объектами, с равномерным и неравномерным размещением на занимаемой площади. По степени подвижности групповые объекты делят на подвижные и неподвижные. В заявляемом способе рассматриваются подвижные линейные групповые объекты (например, движущаяся колонна автомобилей, движущаяся колонна бронетехники, движущаяся колонна личного состава и т.д.).

Техническим результатом изобретения является нанесение подвижному линейному групповому объекту ущерба не менее заданного, при котором групповой объект будет поражен.

При этом известно, что для групповых объектов в качестве меры ущерба используется количество пораженных элементарных объектов в их составе. При этом групповой объект считается уничтоженным, если уничтожено 60-70% элементарных объектов, а если их уничтожено только 30%, то это считается подавлением группового объекта. Также считается, что уничтоженный объект полностью лишается боеспособности, а подавленный - только частично (или временно) [4].

Технический результат достигается использованием способа поражения подвижного линейного группового объекта, основанного на создании информационного центра наблюдения за доставкой на групповой объект боеприпасов, который определяет размеры и геометрический центр группового объекта, формирует систему координат, связанную с геометрическим центром группового объекта, описывает все уязвимые объекты в его составе прямоугольниками с определением координат их геометрических центров, формирует круговые приведенные зоны поражения боеприпасов с центрами в точках их подрыва, определяет факт накрытия круговыми приведенными зонами поражения боеприпасов уязвимых объектов в составе группового объекта, определяет размер ущерба, наносимого боеприпасами групповому объекту, который характеризуется степенью ущерба U как соотношение суммы индикаторов поражения и количества уязвимых объектов:

где: I_эi - индикаторы поражения каждого i-го уязвимого объекта.

N - количество уязвимых объектов,

и передает информацию о нанесенном боеприпасами ущербе подвижному групповому объекту на командный пункт управления, при этом в качестве боеприпасов используют беспилотные летательные аппараты, в качестве группового объекта применяют подвижный линейный групповой объект, для доставки беспилотных летательных аппаратов к подвижному линейному групповому объекту используют средство доставки, беспилотные летательные аппараты, используемые для поражения линейного группового объекта, делят на три группы, первую группу используют для остановки подвижного линейного группового объекта путем поражения лидирующего и замыкающего уязвимых объектов, входящих в его состав, вторую группу используют для локализации линейного группового объекта в целью предотвращения выхода оставшихся уязвимых объектов из его состава, третью группу используют для поражения оставшихся непораженными уязвимых объектов, входящих в состав подвижного линейного группового объекта, сравнивают размер ущерба нанесенного подвижному линейному групповому объекту с заданным.

Новые существенные признаки изобретения:

- в качестве боеприпасов используют беспилотные летательные аппараты, в качестве группового объекта используют подвижный линейный групповой объект, для доставки беспилотных летательных аппаратов к подвижному линейному групповому объекту используют средство доставки;

- беспилотные летательные аппараты, используемые для поражения подвижного линейного группового объекта, делят на три группы;

- первую группу беспилотных летательных аппаратов используют для остановки подвижного линейного группового объекта путем поражения лидирующего и замыкающего уязвимых объектов, входящих в его состав, вторую группу используют для локализации линейного группового объекта с целью предотвращения выхода оставшихся уязвимых объектов из его состава, третью группу беспилотных летательных аппаратов используют для поражения оставшихся непораженными уязвимых объектов, входящих в состав подвижного линейного группового объекта;

- сравнивают размер ущерба, нанесенного подвижному линейному групповому объекту, с заданным.

Новая совокупность существенных признаков в сочетании с известными обеспечивает решение поставленной задачи с достижением технического результата, заключающегося в нанесении подвижному линейному групповому объекту ущерба не менее заданного.

Использование единой совокупности существенных отличительных признаков в известных технических решениях не обнаружено, что характеризует соответствие рассматриваемого технического решения критерию «новизна».

Изложенная выше совокупность новых существенных признаков в сочетании с общими известными обеспечивает решение поставленной задачи с достижением требуемого технического результата и характеризует предложенное техническое решение существенными отличиями по сравнению с известным уровнем техники.

В частном случае информационный центр наблюдения размещают на пилотируемом летательном аппарате.

В частном случае информационный центр наблюдения размещают на беспилотном летательном аппарате.

В частном случае в качестве средства доставки используют пилотируемый летательный аппарат.

В частном случае в качестве средства доставки используют беспилотный летательный аппарат.

Заявляемый способ является результатом инициативной научно-исследовательской работы по повышению эффективности поражения подвижных линейных групповых объектов.

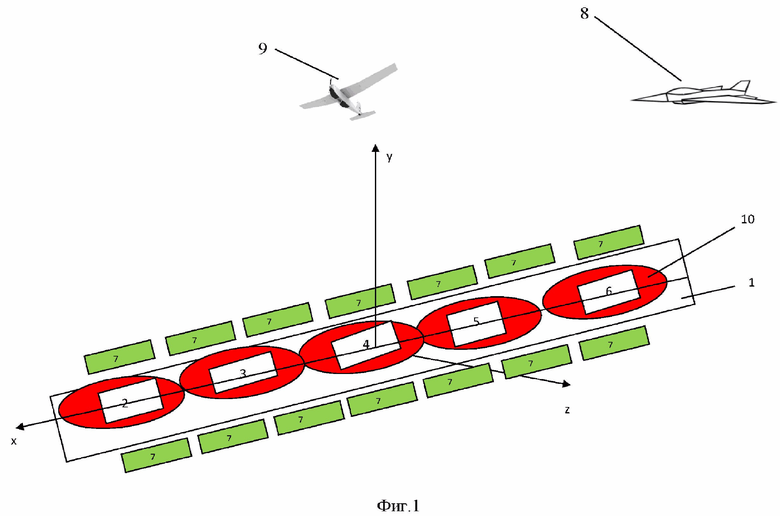

На фиг. 1 приведена типовая схема реализации способа, где:

1 - подвижный линейный групповой объект;

2-6 - уязвимые (одиночные) объекты, входящие в состав подвижного линейного группового объекта;

7 - мина (противотанковая, противопехотная или другая);

8 - средство доставки ударных беспилотных летательных аппаратов;

9 - информационный центр наблюдения;

10 - круговая приведенная зона поражения ударного БЛА.

Способ реализуется следующим образом.

Перед атакой наземного подвижного линейного группового объекта 1 создают информационный центр наблюдения 9, который размещают на борту пилотируемого летательного аппарата. В качестве информационного центра наблюдения 1 могут использоваться бортовые системы пилотируемого летательного аппарата, например, радиолокационная станция, оптико-электронная система и т.д. С помощью информационного центра наблюдения 9 осуществляют мониторинг состояния подвижного линейного группового объекта 1. При обнаружении информационным центром наблюдения 9 наземного подвижного линейного группового объекта 1 производится его распознавание на предмет определения числа и типа уязвимых объектов, входящих в состав подвижного линейного группового объекта 1 и их уязвимости к поражающему действию боеприпасов. Также информационный центр наблюдения 9 определяет размеры и геометрический центр подвижного линейного группового объекта 1, формирует систему координат, связанную с геометрическим центром подвижного линейного группового объекта 1, описывает уязвимые объекты 2-6 в его составе прямоугольниками с определением координат их геометрических центров. Затем информационный центр наблюдения 9 определяет количество и тип беспилотных летательных аппаратов, необходимых для поражения подвижного линейного группового объекта 1 и запрашивает доставку этих аппаратов в район подвижного линейного группового объекта 1. Доставка беспилотных летательных аппаратов, необходимых для поражения подвижного линейного группового объекта 1 осуществляется с помощью средства доставки 8. Причем беспилотные летательные аппараты, размещенные на борту средства доставки 8, делятся на три группы: первая предназначена для остановки подвижного линейного группового объекта 1 путем поражения лидирующего 2 и замыкающего 6 уязвимых объектов, и ее размер определяется с учетом типа уязвимых объектов 2, 6 и их уязвимости к поражающему действию боеприпасов.

Далее информационный центр наблюдения 9 наводит беспилотные летательные аппараты всех трех групп на подвижный линейный групповой объект 1. Затем каждая из трех групп беспилотных летательных аппаратов выполняет поставленную перед ней задачу.

Поражение лидирующего и замыкающего уязвимых объектов 2, 6 и остановка подвижного линейного группового объекта 1 достигается путем их накрытия круговыми приведенными зонами поражения ударных беспилотных летательных аппаратов 10 первой группы. Следует отметить, что в задачах оценки эффективности применения средств поражения и боеприпасов обычно используется параметр координатного закона поражения - размер приведенной зоны поражения S_п, который можно рассматривать как обобщенную характеристику уязвимости данного объекта в случае применения конкретного типа боеприпасов. Информация о форме и величине приведенной зоны поражения S_п типовых объектов поражения имеется в соответствующих инструкциях и руководствах.

Вторая группа беспилотных летательных аппаратов осуществляет локализацию линейного группового объекта 1 с целью предотвращения выхода оставшихся уязвимых объектов 3, 4, 5 из его состава. Это осуществляется путем минирования минами 7 придорожных полос справа и слева от размещения, ставшего неподвижным линейного группового объекта 1. При этом дистанция между установленными минами 7 должна препятствовать проезду типового транспортного средства. Временной интервал осуществления минирования придорожных полос после выполнения задачи первой группой беспилотных летательных аппаратов, по имеющимся оценкам, не превышает 3 минут.

Третья группа беспилотных летательных аппаратов осуществляет поражение оставшихся непораженными уязвимых объектов 3, 4, 5, входящих в состав подвижного линейного группового объекта 1. Поражение уязвимых объектов 3, 4, 5 также достигается путем их накрытия круговыми приведенными зонами поражения ударных беспилотных летательных аппаратов 10. При этом поражение оставшихся непораженными уязвимых объектов 3, 4, 5, входящих в состав подвижного линейного группового объекта 1, осуществляется с использованием эффекта группового взрыва. Следует отметить, что эффект группового взрыва имеет место применительно к осколочному и фугасному действию боеприпасов.

Далее информационный центр наблюдения 9 определяет факт накрытия круговыми приведенными зонами поражения беспилотных летательных аппаратов уязвимых объектов в составе подвижного линейного группового объекта 1, определяет размер ущерба, наносимого беспилотными летательными аппаратами подвижному линейному групповому объекту 1, который характеризуется степенью ущерба U как соотношение суммы индикаторов поражения и количества уязвимых объектов:

где: I_эi - индикаторы поражения каждого i-го уязвимого объекта,

N - количество уязвимых объектов,

сравнивают размер ущерба, нанесенного подвижному линейному групповому объекту, с заданным (уничтожение, подавление), и передают информацию о нанесенном беспилотными летательными аппаратами ущербе подвижному линейному групповому объекту 1 на командный пункт управления.

Индикаторы I_эi - индикаторы поражения каждого i-го уязвимого объекта принимают значения 1 или 0. Значение 1 принимается в случае полного накрытия i-го уязвимого объекта приведенными зонами поражения беспилотных летательных аппаратов, 0 - в противном случае.

В случае недостаточного ущерба, нанесенного подвижному линейному групповому объекту 1 (уничтожение, подавление) беспилотными летательными аппаратами, информационный центр наблюдения 9 запрашивает доставку дополнительных беспилотных летательных аппаратов, необходимых для достижения требуемого размера ущерба подвижному линейному групповому объекту 1.

В частном случае в качестве информационный центр наблюдения 9 может быть размещен на беспилотном летательном аппарате.

В частном случае в качестве средства доставки 8 может быть использован пилотируемый летательный аппарат или беспилотный летательный аппарат.

Таким образом, предлагаемый способ может быть использован для поражения различных подвижных линейных групповых объектов. Использование предлагаемого способа позволяет наносить таким объектам ущерб размером не менее заданного.

Источники информации

1. Патент RU 2399853 С2, дата публикации 09.06.2008 г.

2. Патент RU 2809417, дата публикации 11.12.2023 г.

3. Запорожец В.И. Боевая эффективность средств поражения и боеприпасов. Тексты лекций. Санкт-Петербург, 2006, 156 с.

4. Власов В.И. Факты и аргументы теории боевой эффективности. ВУНЦ ВВС, 2011, с. 48.

Изобретение относится к способу функционирования информационного центра при поражении подвижного линейного группового объекта. Способ заключается в том, что информационным центром определяют размеры и геометрический центр группового объекта, формируют систему координат, связанную с геометрическим центром группового объекта, описывают все уязвимые объекты в его составе прямоугольниками с определением координат их геометрических центров, формируют круговые приведенные зоны поражения боеприпасов с центрами в точках их подрыва, в качестве которых используют определенным образом беспилотные летательные аппараты, разделенные на три группы, определяют факт накрытия круговыми приведенными зонами поражения боеприпасов уязвимых объектов в составе группового объекта, определенным образом определяют размер ущерба, наносимого боеприпасами групповому объекту, сравнивают размер ущерба, нанесенного подвижному линейному групповому объекту, с заданным и передают информацию о нанесенном ущербе на командный пункт управления. Обеспечивается повышение вероятности нанесения ущерба подвижному групповому объекту не менее заданного. 4 з.п. ф-лы, 1 ил.

1. Способ функционирования информационного центра при поражении подвижного линейного группового объекта, в котором информационным центром определяют размеры и геометрический центр группового объекта, формируют систему координат, связанную с геометрическим центром группового объекта, описывают все уязвимые объекты в его составе прямоугольниками с определением координат их геометрических центров, формируют круговые приведенные зоны поражения боеприпасов с центрами в точках их подрыва, определяют факт накрытия круговыми приведенными зонами поражения боеприпасов уязвимых объектов в составе группового объекта, определяют размер ущерба, наносимого боеприпасами групповому объекту, который характеризуется степенью ущерба U как соотношение суммы индикаторов поражения и количества уязвимых объектов:

где: I_эi – индикаторы поражения каждого i-ого уязвимого объекта,

N – количество уязвимых объектов,

и передают информацию о нанесенном боеприпасами ущербе подвижному групповому объекту на командный пункт управления, отличающийся тем, что в качестве боеприпасов используют беспилотные летательные аппараты, в качестве группового объекта применяют подвижный линейный групповой объект, информационным центром наблюдения определяют количество и тип беспилотных летательных аппаратов, необходимых для поражения подвижного линейного группового объекта, запрашивают доставку беспилотных летательных аппаратов в район подвижного линейного группового объекта, для доставки используют средство доставки, беспилотные летательные аппараты, используемые для поражения линейного группового объекта, делят на три группы, первую группу используют для остановки подвижного линейного группового объекта путем поражения лидирующего и замыкающего уязвимых объектов, входящих в его состав, вторую группу используют для локализации линейного группового объекта с целью предотвращения выхода оставшихся уязвимых объектов из его состава, третью группу используют для поражения оставшихся непораженными уязвимых объектов, входящих в состав подвижного линейного группового объекта, наводят беспилотные летательные аппараты всех трех групп на линейный групповой объект, сравнивают размер ущерба, нанесенного подвижному линейному групповому объекту, с заданным.

2. Способ по п. 1, в котором информационный центр наблюдения размещают на пилотируемом летательном аппарате.

3. Способ по п. 1, в котором информационный центр наблюдения размещают на беспилотном летательном аппарате.

4. Способ по п. 1, в котором в качестве средства доставки используют пилотируемый летательный аппарат.

5. Способ по п. 1, в котором в качестве средства доставки используют беспилотный летательный аппарат.
