АНТИДРОНОВЫЙ БОЕПРИПАС ДЛЯ ГРАНАТОМЁТА Российский патент 2025 года по МПК F42B12/00

Изобретение относится к боеприпасам, например, для ручных гранатометов калибром 40 мм, предназначенным для уничтожения (нейтрализации) беспилотных летательных аппаратов (БПЛА), далее по тексту - «дронов». Преимущественно на базе гранат ВОГ-25, ВОГ-25П.

Тактика ведения операций по перехвату дронов-нарушителей - одна из актуальнейших современных тем с выраженной инновационной активностью.

Известно множество стоящих на вооружении стран мира и разработанных в проектах средств (систем) перехвата. Они направлены как на однозначное уничтожение таких «нелегитимных» объектов, так и на их захват. В обоих случаях это можно назвать «нейтрализацией».

Применяют различные снаряды, гранаты, ракеты, лазерные и радиотехнические средства, дрессированные хищные птицы, дроны-перехватчики (последние подрывают себя вместе с целью («камикадзе»), идут на таран или улавливают цель в сеть; действуют поодиночке и в группах - мультиагентные системы) и т.д. [1. Эффективные способы защиты от квадрокоптеров и других коммерческих дронов. - URL: https://k-radio.ru/blog/effektivnye-sposoby-zashchity-ot-kvadrokopterov-i-drugikh-kommercheskikh-dronov/; 2. RU 2738383 С2, F41H 11/04, 11.12.2020, «Устройство перехвата БПЛА», АО НИИ «Вектор»; 3. RU 2755951, F41H 11/02, F41H 13/00, 23/09/2021, «Способ активной защиты объекта со стороны верхней полусферы»; 4. RU 2495359 С1, F41H 11/02, 10.10.2013, «Устройство уничтожения дистанционно пилотируемых (беспилотных) летательных аппаратов (ДБПЛА)»].

Близким к заявляемому устройству аналогом является противодроновый боеприпас, содержащий обтекаемый корпус, метательный заряд с капсюлем-воспламенителем, ловчую сеть с закрепленными на ней твердыми расправляющими элементами, с укладкой в цилиндрическом контейнере с открытым торцом и с вышибным устройством, с возможностью раскрытия в сетчатый купол с миделем последнего, превышающем мидель корпуса, и возможностью механического перехвата ловчей сетью дрона в воздушном пространстве, а вышибное устройство снабжено оперативно регулируемым таймером с возможностью предварительной ручной выставки дистанции срабатывания вышибного заряда, а также содержащий боевую часть направленного осколочно-фугасного действия с взрывателем и поражающими твердыми элементами, с возможностью уничтожения дрона [5. RU 2744227 С1, F41H 11/02, F42B 5/02, F42B 12/58, 03.03.2021, патентообладатель - ФГКА ВОУ ВО «Военная академия ракетных войск стратегического назначения имени Петра Великого» МО РФ].

В этом устройстве контейнер с ловчей сетью и боевая часть (БЧ) конструктивно и функционально объединены, с ориентацией открытым торцом контейнера и направленностью действия боевой части в переднюю его полусферу, при этом центральная часть ловчей сети, представляющая собой узловую связку одноименных концов радиально ориентированных гибких элементов собственно сети, изначально находится в свободном (не связанном больше ни с чем) состоянии, а взрыватель выполнен пиротехническим, как регулируемая диафрагмой взаимосвязь метательного заряда с метательным зарядом БЧ, с возможностью срабатывания исключительно по выставленной предполагаемой дистанции до цели.

На корпусе предусмотрен ведущий поясок с выступами для обтюрации, разгона и закрутки боеприпаса на этапе внутренней баллистики в нарезном стволе (направляющей), на чем, собственно, и основан способ автоматического раскрытия сети за счет центробежных сил, действующих на прикрепленные к периферии сети твердые тела (они же здесь - механически поражающие дрон элементы, в дополнение к отдельным осколкам боевой части).

Однако этому устройству-аналогу присущи и следующие конкретные недостатки.

Во-первых, априорная выставка дистанции (дальности) срабатывания БЧ посредством таймера (что, очевидно, заимствовано еще из принципов срабатывания зенитных снарядов по самолетам во времена Второй мировой войны) уже обусловливает весьма низкую вероятность совпадения расчетной (предполагаемой) и фактической дальностью до цели (по задаче перехвата), особенно при несопоставимо большей, в сравнении с бомбардировщиком тех времен, маневренностью дрона.

Во-вторых, конструктивное и функциональное единство «устройство выброса из контейнера ловчей сети + БЧ осколочно-фугасного действия» (с одновременным выбросом сети и осколков, тем более, когда раскрывающаяся сеть оказывается между летящими осколками и дроном-целью) обусловливает неблагоприятные условия для прочности, целостности ловчей сети, ибо она, будучи своеобразным «экраном» на пути поражающих факторов к цели, может и «не дожить» до реализации своего назначения.

В-третьих, при прочих равных условиях (прежде всего, дальности до точки встречи боеприпаса с дроном), срабатывание БЧ с ее осколочно-фугасным действием и порождением вторичных поражающих элементов в виде продуктов разрушения боеприпаса и дрона, будет происходить в опасной близости и от стрелка, и от других (своих) людей и матчасти.

В-четвертых, третий недостаток проявится и в случае промаха (на радость хозяевам дрона).

Эти недостатки по отдельности и в своей совокупности, несмотря на безусловную полезность аналога [5], есть свидетельство еще недостаточно высоких тактико-технических его возможностей (характеристик) - ТТВ (ТТХ).

Для экономии ресурсов и сокращения сроков серийного производства новых изделий, зачастую целесообразна переделка ранее принятых на вооружение боеприпасов с налаженным их серийным производством. Это справедливо и в приложении к 40 мм гранатам ВОГ-25, ВОГ-25П и др. для подствольных гранатометов ПГ-25, ПГ-34 [6. ВОГ-25/ВОГ-25П и другие 40-мм выстрелы. - URL: https://war-time.ru/item/vystrel-vog-25 (Дата обращения 21.11.20220)].

Ибо они сами по себе не приспособлены для эффективной борьбы со столь малыми и маневренными объектами, как БПЛА.

Так, допустимость переделки боевых гранат в боеприпасы с полезной нагрузкой, спускаемой на парашюте после отделения от боеприпаса, в частности разведывательного и корректирующего огонь артиллерии назначения, подтверждается источниками информации, где аналогом ловчей сети является парашют, встраиваемый в головную часть боеприпаса на место БЧ [7. RU 2537355 С1. F42B 5/00, F42B 12/36, F42B 12/42, F42B 15/01, 10.01.2015, «Способ укладки парашюта и скрепленного с ним контейнера с полезным снаряжением в головную часть корпуса гранаты и приспособление для укладки парашюта…»].

Другим близким аналогом является боеприпас для гранатомета против беспилотных летательных аппаратов, содержащий жестко взаимосвязанные осесимметричным элементом хвостовую часть, включающую в себя метательный заряд с капсюлем-воспламенителем, и головную часть, снабженную направляющим пояском для закрутки в стволе гранатомета и включающую в себя ловчую сеть в укладке с равномерно распределенными и закрепленными на ней периферийными металлическими элементами, а также вышибное устройство, с возможностью куполообразного раскрытия ловчей сети, за счет упомянутых вышибного устройства и периферийных металлических элементов, с миделем раскрытой ловчей сети, превышающим мидель боеприпаса, причем без отделения ловчей сети от боеприпаса [8. В России разработан гранатометный выстрел для нейтрализации. - URL: https://topwar.ru/180767-v-rossi-razrabotan-granatometnyj-vystrel-dlja-nejtralizacii-bespilotnikov.html (Дата выкладки: 11.03.2021; дата обращения 23.11.2022); (Первоисточник - патент США 2019 г. на 40 мм - гранату для подствольных гранатометов, Министерство сухопутных сил США - Заявителем не найден)].

Боеприпас состоит из двух частей - отделяемой боеголовки и корпуса, внутри которого размещена ловчая сеть, предназначенная для опутывания БПЛА в полете. Боеприпасом можно стрелять из обычного подствольного или любого другого 40 мм - гранатомета.

Однако этот аналог, при всей его полезности, еще недостаточно совершенен и не всегда применим в связи с особенностями компоновки и необходимости отделения одной из частей боеприпаса для выброса ловчей сети.

Наиболее близким к заявляемому устройству по назначению и совокупности существенных конструктивных признаков аналогом (принят за прототип) является антидроновый боеприпас для гранатомета, содержащий калиберную хвостовую часть с осевым несущим стержнем переднего расположения и закрепленную на конце последнего калиберную головную часть с обтекателем, образующими кольцевое грузовое отделение для полезной нагрузки, при этом хвостовая часть включает в себя пороховой метательный заряд с капсюлем-воспламенителем и задний ведущий (направляюще-обтюрирующий) поясок, головная часть включает в себя передний ведущий (направляюще-обтюрирующий) поясок и пороховой вышибной заряд, упомянутый стержень снабжен пороховым огнепроводом от метательного заряда до вышибного заряда, а полезная нагрузка выполнена в виде неотделяемой, посредством поводка, ловчей сети с равномерно распределенными и закрепленными на ней периферийными металлическими элементами в укладке, с возможностью куполообразного раскрытия ловчей сети при срабатывании вышибного заряда, с миделем раскрытой ловчей сети, превышающим мидель боеприпаса [9. RU 2823620 С1, МПК F42B 12/56, F42B 30/00, F41Y 11/06. 25.07.2024].

В этом боеприпасе поводок ловчей сети закреплен на хвостовой части (конкретно - на осевом несущем стержне переднего расположения), головная и хвостовая части образуют открытый кольцевой зазор в средней части боеприпаса, с возможностью выхода ловчей сети наружу из грузового отделения при срабатывании вышибного устройства.

Однако прототипу свойственны по крайней мере два недостатка.

Во-первых, из-за неотделимости хвостовой части боеприпаса от головной части, передняя торцевая стенка хвостовой части с указанной поперечной ориентацией является достаточно существенным препятствием перехода ловчей сети из состояния «в укладке» в рабочее состояние снаружи боеприпаса под действием сработавшего вышибного заряда.

Во-вторых, по «вине» той же неотделимости хвостовой части, проблематична приемлемая надежность и осесимметричность формы образования (потребная куполообразность) раскрытия сети.

Задачей (решаемой проблемой) заявляемого предлагаемого изобретения является создание боеприпаса целевого назначения «для нейтрализации БПЛА», лишенного перечисленных недостатков (или с существенным их ослаблением). Конкретно - повышения надежности осесимметричного раскрытия (развертывания) ловчей сети снаружи за хвостовой частью боеприпаса, т.е. из транспортного положения в укладке в грузовом отделении, в рабочее положение.

Указанная задача (проблема) решается тем, что в антидроновом боеприпасе для гранатомета, содержащем калиберную хвостовую часть с осевым несущим стержнем переднего расположения и закрепленную на конце последнего калиберную головную часть с обтекателем, образующими кольцевое грузовое отделение для полезной нагрузки, при этом хвостовая часть включает в себя пороховой метательный заряд с капсюлем-воспламенителем и задний ведущий (направляюще-обтюрирующий) поясок, головная часть включает в себя передний ведущий (направляюще-обтюрирующий) поясок и пороховой вышибной заряд, упомянутый стержень снабжен пороховым огнепроводом от метательного заряда до вышибного заряда, а полезная нагрузка выполнена в виде неотделяемой, посредством поводка, ловчей сети с равномерно распределенными и закрепленными на ней периферийными металлическими элементами в укладке, с возможностью куполообразного раскрытия ловчей сети при срабатывании вышибного заряда, с миделем раскрытой ловчей сети, превышающим мидель боеприпаса, согласно заявляемому изобретению, поводок ловчей сети закреплен на головной части, головная и хвостовая части беззазорно перекрывают грузовое отделение и взаимосвязаны посредством осевого замка с заданным усилием расфиксации под распорным действием давления пороховых газов вышибного заряда в грузовом отделении, с возможностью сброса хвостовой части для беспрепятственного симметричного раскрытия ловчей сети.

Указанная цель (решение задачи, проблемы) достигается также дополнительными конструктивными признаками:

- осевой замок может быть выполнен в виде шарикового фиксатора (это относительно простой, «неразрушающий» способ осевой фиксации из числа применяемых в машиностроении, ценный возможностью неоднократного включения-выключения, что полезно в заводской обстановке и на складах);

- осевой замок может быть выполнен в виде срезаемого фиксатора (это - альтернативный предыдущему и возможным другим, частным случаям выполнения осевого замка, также применяемый в машиностроении);

- в переднем торце упомянутого кольцевого грузового отделения между полезной нагрузкой и вышибным зарядом может быть предусмотрен неметаллический пыж-разделитель (это повышает энергоэффективность вышибного устройства при прочих равных условиях, включая плотность ловчей сети в укладке, выравнивает распределение давления пороховых газов при срабатывании вышибного заряда, на торец упомянутой укладки);

- при предыдущей совокупности конструктивных признаков, между упомянутыми полезной нагрузкой и пыжом-разделителем может быть предусмотрен двухфункциональный металлический решетчатый пыж с функциями поддержания формы пыжа-разделителя и фиксатора поводка ловчей сети на головной части боеприпаса, при этом позади решетчатого пыжа, на внутренней поверхности головной части боеприпаса может быть предусмотрен ограничитель осевого перемещения решетчатого пыжа, а поводок ловчей сети может быть связан с головной частью боеприпаса посредством решетчатого пыжа и упомянутого ограничителя его перемещения (наличие решетчатого пыжа значительно облегчает декларированную фиксацию поводка ловчей сети на головной части боеприпаса при посреднической роли ограничителя осевого перемещения решетчатого пыжа в сторону хвостовой части боеприпаса).

Среди известных устройств не обнаружены такие, совокупность существенных признаков которых совпадала бы с заявляемой. В то же время, именно за счет последнего достигается новый технический результат в соответствии с поставленной задачей (выявленной проблематикой).

Четкое разграничение ограничительной и отличительной частей приведенных совокупностей существенных признаков, отражающее результаты сравнительного анализа заявляемого устройства с прототипом, соотносятся с мировым уровнем новизны технического решения. Мировой уровень новизны - первый из триады признаков (критериев) изобретения.

Далее, совокупности отличительных существенных признаков заявляемого устройства не являются простыми суммами известных технических результатов применения порознь известных устройств и их фрагментов. Имеет место «эмерджентность», т.е. «сверхэффект» (в патентоведческом значении этого термина), которая(ый) не была(ыл) очевидным для специалиста из достигнутого уровня техники и военной тактики, разумеется, до рассмотрения заявляемого решения. Со спектром дополнительных технико-эксплуатационных возможностей. Это убедительно демонстрирует изобретательский уровень разработки как второй из триады квалификационных признаков изобретения.

Третий квалификационный признак, - промышленная применимость, - также неоспорим и вытекает, прежде всего, из того же накопленного опыта проектирования, производства (ВПК) и эксплуатации (практического использования) технических средств перехвата БПЛА (дронов) и комплексов на их основе, а также из тактических наработок и опыта применения.

Примеры заявляемого устройства представлены на фиг. 1-5, где позициями обозначены:

1 - беспилотный летательный аппарат - БПЛА (дрон) как цель; 2 - антидроновый боеприпас для гранатомета; 3 - ручной гранатомет в руках пользователя; 4 - хвостовая часть боеприпаса; 5 - осесимметричный (несущий) элемент (стержень) боеприпаса; 6 - головная часть боеприпаса; 7 - метательный заряд; 8 - капсюль-воспламенитель (при метательном заряде); 9 - ведущий (обтюрирующе-направляющий) поясок корпуса хвостовой части боеприпаса (под нарезы ствола); 10 - ведущий (обтюрирующе-направляющий) поясок корпуса головной части боеприпаса (под нарезы ствола); 11 - вышибное устройство (пороховой вышибной заряд); 12 - осевой канал в центральном несущем элементе, заполненный порохом с ингибитором и образующий огневую трубку для инициирования вышибного заряда; 13 - поводок ловчей сети; 14 - ловчая сеть в укладке (в грузовом отделении Г боеприпаса) в качестве полезной нагрузки; 15 - периферийные металлические элементы (массы); 16 - осевой фиксатор взаимосвязи головной и хвостовой частей боеприпаса; 17, 18 и 19 - соответственно шарик, распорная пружина и гнездо осевого фиксатора по первому примеру; 20 и 21 - соответственно срезаемое пружинное кольцо осевого фиксатора по второму примеру и гнездо для этого кольца; 22 - неметаллический пыж-разделитель; 23 - металлический решетчатый пыж; 24 - ограничитель осевого перемещения металлического решетчатого пыжа.

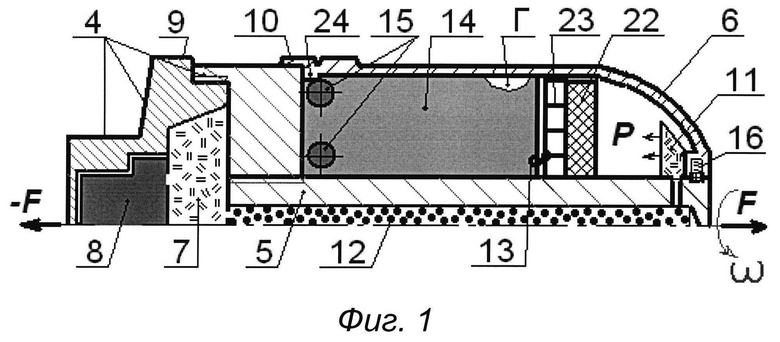

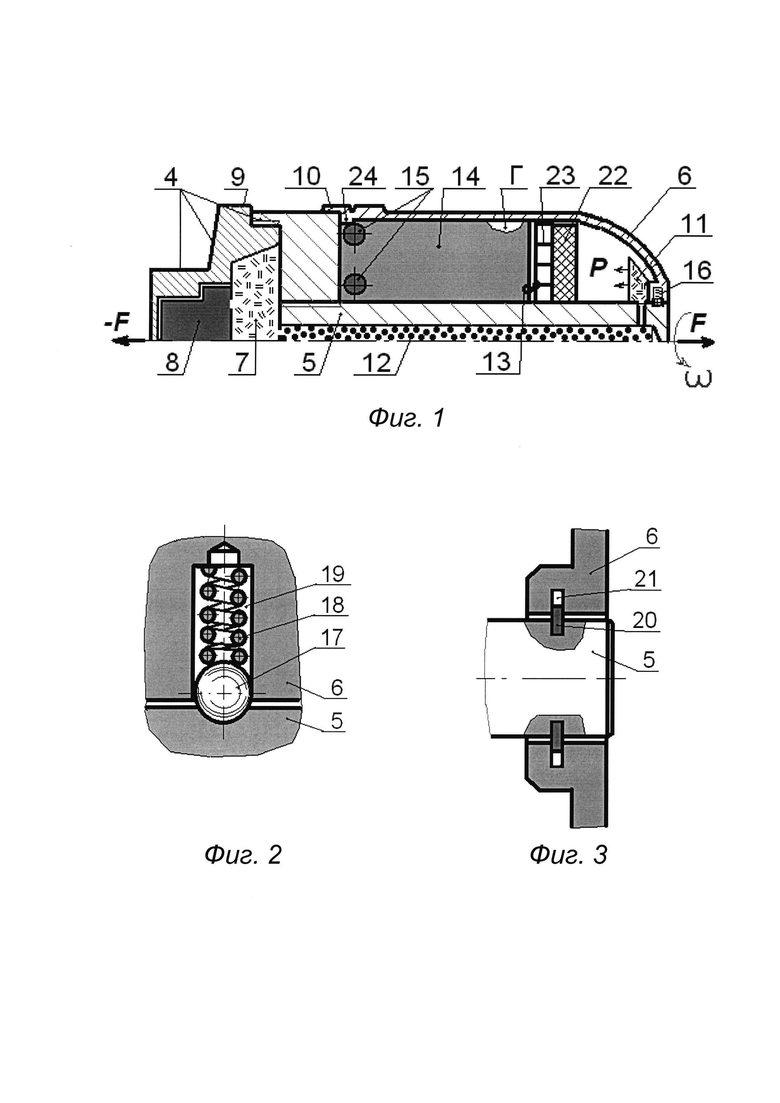

На фиг. 1 без лишних подробностей показано устройство боеприпаса, вид сбоку в разрезе, где Г - грузовое отделение боеприпаса; F - распорная сила, обусловленная давлением р пороховых газов при срабатывании вышибного заряда; со - угловая скорость закрутки боеприпаса в нарезном канале ствола гранатомета.

На фиг. 2 - укрупненно показано устройство боеприпаса по первому примеру (частному случаю) возможного исполнения (с осевым замком в виде шарикового фиксатора), фрагмент вида сбоку в разрезе.

На фиг. 3 укрупненно показано устройство боеприпаса по второму примеру (частному случаю) возможного исполнения (с осевым замком в виде шарикового фиксатора), фрагмент вида сбоку в разрезе.

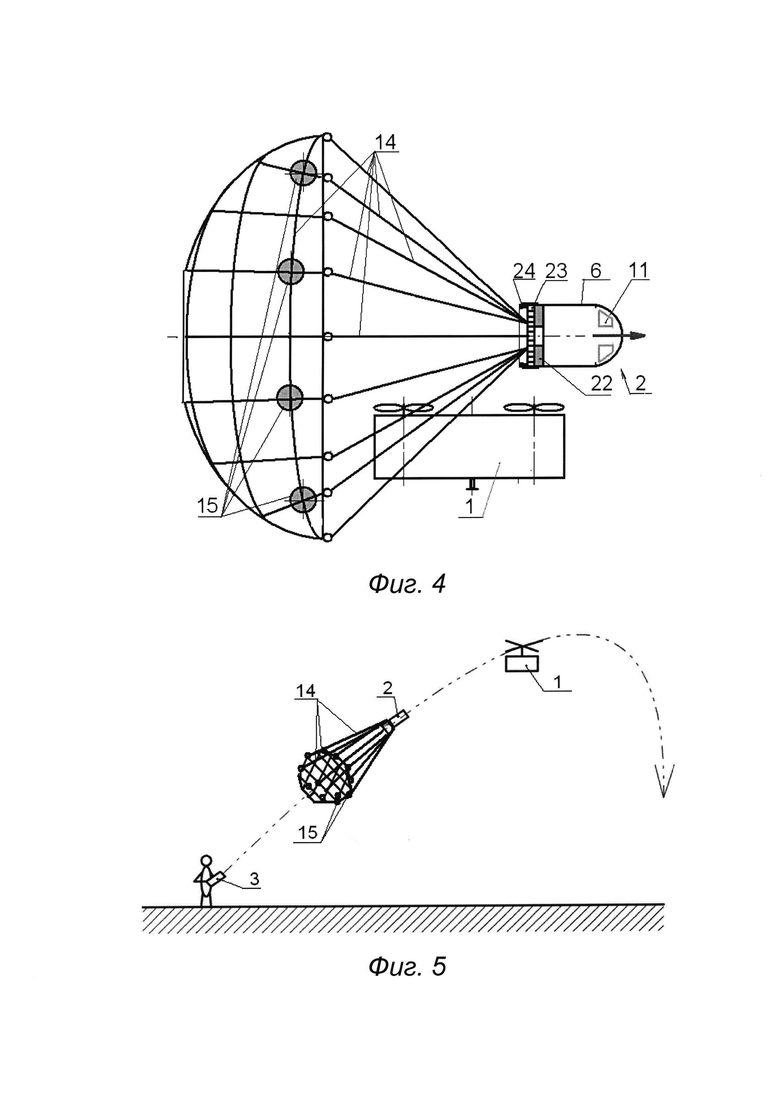

На фиг. 4 - процесс улавливания БПЛА (цели) боеприпасом (снарядом) с куполообразно-расправленной (раскрытой) ловчей сетью, вид сбоку.

На фиг. 5 - упрощенная схема нейтрализации БПЛА боеприпасом с ловчей сетью.

Антидроновый (дрон-БПЛА 1) боеприпас 2 для гранатомета 3 (см. фиг. 5) содержит (см. фиг. 1) калиберную хвостовую часть 4 с осевым несущим стержнем 5 переднего расположения и закрепленную на конце последнего калиберную головную часть 6 с обтекателем, образующими кольцевое грузовое отделение Г для полезной нагрузки.

Хвостовая часть 4 включает в себя пороховой метательный заряд 7 с капсюлем-воспламенителем 8 и задний ведущий (направляюще-обтюрирующий) поясок 9, а головная часть 6 включает в себя передний ведущий (направляюще-обтюрирующий) поясок 10 и пороховой вышибной заряд 11. Стержень 5 снабжен пороховым огнепроводом 12 от метательного заряда 7 до вышибного заряда 11.

Полезная нагрузка выполнена в виде неотделяемой, посредством поводка 13, ловчей сети 14 с равномерно распределенными и закрепленными на ней периферийными металлическими элементами 15, в укладке.

При этом предусмотрена возможность куполообразного раскрытия ловчей сети 14 при срабатывании вышибного заряда 11, с миделем раскрытой ловчей сети 14, превышающим мидель боеприпаса 2 (см. фиг. 4, 5).

Поводок 13 ловчей сети 14 закреплен на головной части 6 (в итоге, см. далее по тексту).

Головная 6 и хвостовая 4 части боеприпаса 2 беззазорно (см. фиг. 1) перекрывают грузовое отделение Г и взаимосвязаны посредством осевого замка 16 с заданным усилием расфиксации под распорным действием давления р пороховых газов вышибного заряда 11 в грузовом отделении Г, с возможностью сброса хвостовой части 4 для беспрепятственного симметричного раскрытия ловчей сети 14.

Нижеописанные конструктивные признаки боеприпаса 2 - дополнительные, как примеры выполнения устройства (не обязательны), носят частный характер.

Осевой замок 16 может быть выполнен, например, или в виде шарикового фиксатора (первый пример - см. фиг. 2), включающего в себя шарик 17 с распорной пружиной 18 в гнезде 19, или в виде срезаемого фиксатора (второй пример - см. фиг.3), включающего в себя срезаемое пружинное стопорное кольцо 20 в гнезде 21.

В переднем торце кольцевого грузового отделения Г между полезной нагрузкой (ловчей сетью в укладке) 14 и вышибным зарядом 11 может быть предусмотрен (см. фиг. 1) неметаллический пыж-разделитель 22.

При этом, между полезной нагрузкой 14 и пыжом-разделителем 22 может быть предусмотрен двухфункциональный металлический решетчатый пыж 23 (см. фиг. 1) с функциями поддержания формы пыжа-разделителя 22 и фиксатора поводка 13 ловчей сети 14 на головной части 6 боеприпаса 2. При этом позади решетчатого пыжа 23, на внутренней поверхности головной части 6 боеприпаса 2 может быть предусмотрен ограничитель 24 осевого перемещения решетчатого пыжа 23, а поводок 13 ловчей сети 14 может быть связан с головной частью 6 боеприпаса 2 посредством решетчатого пыжа 23 и осевого ограничителя 24.

В принципе, у боеприпаса 2 один из двух упомянутых поясков 9, 10 может отсутствовать.

Поводок 13 может быть пучковым, с равномерным угловым распределением крепления к решетчатому пыжу 23.

Описанное устройство работает (функционирует) следующим образом.

По сути, это способ нейтрализации (с перехватом) БПЛА 1 заявляемым боеприпасом 2 и заключается в следующей последовательности операций (материальными средствами над материальными объектами):

- при обнаружении БПЛА 1, выработки прогноза и параметров перехвата (главное - ожидаемой дистанции/дальности встречи) и определения БПЛА 1 как цели, заряжают (если это не было сделано ранее) боеприпас 2 в гранатомет 3 со стволом (предпочтительно нарезным) и стреляют боеприпасом 2 по БПЛА 1 (см. фиг. 5), используя капсюль-воспламенитель 8 и метательный заряд 7 (см. фиг. 1);

- получив начальную скорость и закрутку (угловую скорость ω вращения вокруг продольной оси) благодаря ведущим пояскам 9 и 10, на участке внутренней баллистики, боеприпас (снаряд) 2 выходит на участок внешней баллистики (траектории), приближаясь к предполагаемому месту встречи с БПЛА 1 (см. фиг. 5);

- за срезом ствола гранатомета 3 (см. фиг. 5), с заданной задержкой времени, благодаря огнепроводу 12 в канале стержня 5, срабатывает вышибное устройство в виде порохового заряда 11, продукты сгорания пороха которого под давлением р (см. фиг. 1);

во-первых, расфиксируют осевой фиксатор 16 (силы F - см. фиг. 1) утапливая подпружиненный пружиной 18 шарик 17 в гнедее 19 (см. фиг.2) или срезая пружинное кольцо 20 (см. фиг. 3);

во-вторых, одновременно выталкивают ловчую сеть 14 с элементами 15 из грузового отделения Г, причем (что здесь особенно важно!) совместно с хвостовой частью 4, из образовавшегося сзади открытого окна наружу - в окружающее пространство;

Вне боеприпаса 2 ловчая сеть 14, под действием центробежных сил элементов 15 и встречного потока воздуха в смеси с остатками пороховых газов, беспрепятственно (хвостовая часть 4 осталась за ней) расправляется из транспортного в укладке в рабочее куполообразное состояние (см. фиг. 4) с миделем, существенно превышающим мидель головной части 6, продолжающей движение по траектории (см. фиг. 4, 5);

- при этом неметаллический пыж 22 обтюрирует пороховые газы и эффективно «использует» давление р для выталкивания части 4 и полезной нагрузки (ловчей сети) 14 с хвостовой частью 4, а решетчатый пыж 23, сместившись в осевом направлении назад (влево на фиг. 1), останавливается, упершись в ограничитель 24;

- куполообразно раскрытая ловчая сеть 14 с элементами 15 не отделяется полностью от части 6, а удерживается на ней посредством связки «строп» ловчей сети 14 или общего «поводка» в продолжение «строп» за счет взаимосвязи с решетчатым пыжом 23, упершимся в ограничитель 24 (см. фиг. 1), перемещается в пространстве по траектории боеприпаса 1 синхронно с ним (см. фиг. 4, 5);

- в случае удачного перехвата БПЛА 1 («попадания» в него, хотя на самом деле, наоборот, БПЛА 1 «попадает» в ловчую сеть 14), благодаря превышению миделя куполообразно раскрытой ловчей сети 14 над миделем боеприпаса (по максимальному диаметру головной части 6), БПЛА 1 попадает в ловчую сеть 14, запутываясь в ней, в частности, по причине работающих его винтомоторных групп (движителя);

- при попадании БПЛА 2 в ловчую сеть 14 его импульс тела (количество движения) передается ловчей сети 14, что резко уменьшает скорость системы «боеприпас 2 с ловчей сетью 14 плюс БПЛА 1», которая «заваливается» вниз и падает, завершая нейтрализацию цели;

- в случае неудачного перехвата БПЛА 2 («промаха»), например по причине ошибок прогноза, умелого маневрирования цели и т.д., в самоуничтожении подрывом (в самоликвидаторе) надобности нет по причине безопасности боеприпаса 2 для окружающих (не считая кинетическую энергию при падении).

Ущерб от падения боеприпаса (снаряда) 2 как вместе с пойманным БПЛА 1, так и промахнувшегося в расположение противника - тоже положительный результат.

Использование предлагаемого изобретения позволит устранить или существенно ослабить перечисленные выше недостатки прототипа, конкретно - повысить надежность осесимметричного полного раскрытия (развертывания) ловчей сети снаружи за хвостовой частью боеприпаса, т.е. из транспортного положения в укладке в грузовом отделении в рабочее положение.

Антидроновый боеприпас (2) для гранатомета содержит калиберную хвостовую часть (4) с осевым несущим стержнем (5) переднего расположения и закрепленную на конце последнего калиберную головную часть (6) с обтекателем, образующими кольцевое грузовое отделение (7) для полезной нагрузки. Хвостовая часть (4) включает в себя пороховой метательный заряд (7) с капсюлем-воспламенителем (8) и задний ведущий (направляюще-обтюрирующий) поясок (9), а головная часть 6 включает в себя передний ведущий (направляюще-обтюрирующий) поясок (10) и пороховой вышибной заряд (11). Стержень (5) снабжен пороховым огнепроводом (12) от метательного заряда (7) до вышибного заряда (11). Полезная нагрузка выполнена в виде неотделяемой, посредством поводка (13), ловчей сети (14) с равномерно распределенными и закрепленными на ней периферийными металлическими элементами (15), в укладке. При этом предусмотрена возможность куполообразного раскрытия ловчей сети (14) при срабатывании вышибного заряда (11), с миделем раскрытой ловчей сети (14), превышающим мидель боеприпаса (2). Технический результат - повышение надежности раскрытия ловчей сети за хвостовой частью боеприпаса. 4 з.п. ф-лы, 5 ил.

1. Антидроновый боеприпас для гранатомета, содержащий калиберную хвостовую часть с осевым несущим стержнем переднего расположения и закрепленную на конце последнего калиберную головную часть с обтекателем, образующими кольцевое грузовое отделение для полезной нагрузки, при этом хвостовая часть включает в себя пороховой метательный заряд с капсюлем-воспламенителем и задний ведущий поясок, головная часть включает в себя передний ведущий поясок и пороховой вышибной заряд, упомянутый стержень снабжен пороховым огнепроводом от метательного заряда до вышибного заряда, а полезная нагрузка выполнена в виде неотделяемой, посредством поводка, ловчей сети с равномерно распределенными и закрепленными на ней периферийными металлическими элементами в укладке, с возможностью куполообразного раскрытия ловчей сети при срабатывании вышибного заряда, с миделем раскрытой ловчей сети, превышающим мидель боеприпаса, отличающийся тем, что поводок ловчей сети закреплен на головной части, головная и хвостовая части беззазорно перекрывают грузовое отделение и взаимосвязаны посредством осевого замка с заданным усилием расфиксации под распорным действием давления пороховых газов вышибного заряда в грузовом отделении, с возможностью сброса хвостовой части для беспрепятственного симметричного раскрытия ловчей сети.

2. Антидроновый боеприпас по п. 1, отличающийся тем, что осевой замок выполнен в виде шарикового фиксатора.

3. Антидроновый боеприпас по п. 1, отличающийся тем, что осевой замок выполнен в виде срезаемого фиксатора.

4. Антидроновый боеприпас по п. 1, отличающийся тем, что в переднем торце упомянутого кольцевого грузового отделения между полезной нагрузкой и вышибным зарядом предусмотрен неметаллический пыж-разделитель.

5. Антидроновый боеприпас по п. 4, отличающийся тем, что между упомянутыми полезной нагрузкой и пыжом-разделителем предусмотрен двухфункциональный металлический решетчатый пыж с функциями поддержания формы пыжа-разделителя и фиксатора поводка ловчей сети на головной части боеприпаса, при этом позади решетчатого пыжа, на внутренней поверхности головной части боеприпаса предусмотрен ограничитель осевого перемещения решетчатого пыжа, а поводок ловчей сети связан с головной частью боеприпаса посредством решетчатого пыжа и упомянутого ограничителя его перемещения.
