Основание ракетки для настольного тенниса, выполненное с семью слоями Российский патент 2025 года по МПК A63B59/40

Изобретение относится к спортивному инвентарю, в частности к основанию ракетки для игры в настольный теннис, способствующему физическому развитию и координации движений человека.

Известны основания ракетки, содержащие под первыми являющиеся наружными или вторыми слоями дерева, слои композита: V- карбона (VC), карбона CF (CARBON CF), легкого карбона (soft carbon), арамида карбона (ARC), целлюлозного нановолокна CNF (Cellulose Nano Fiber), ТАМСА 5000, ZL Carbon (ZLC), Super ZL Carbon (Super ZLC), CAF (Control Assist Fiber), арилайта (Arylate), арилайт карбона (ALC), акрил карбона (AC carbon}, гибридкарбона (carbon CFL), фибера (Fiberglass), зейлона (Zylon), зейлона-карбона (ZLC), зейлона-фибера (ZLF), кевлара (Kevlar, Carbokev), Texalium, ULC, карбостекло (carbon/glass), Zephylium, X-Carbon, Pa-Carbon, TeXtreme® Carbon. Основания с содержанием слоев композита из одного или из нескольких материалов называются композитными и наиболее подходят для результативной игры с мячом 40+ из нового материала [1].

Карбон CF (Carbon CF) обеспечивает лучший контроль и надежность по сравнению с арамидом (ARC) или V-карбоном (VC). Очень тонкое целлюлозное наново-локно CNF (Cellulose Nano Fiber) обеспечивает основанию низкую вибрацию и чувство удержания мяча на поверхности ракетки при сохранении высоких значений скорости. Карбоновое волокно ТАМСА 5000 повышает стабильность и точность оснований. Основания с волокнами ZLC и Super ZLC отличаются высокой скоростью и вращением мяча, точностью и натуральным касанием, что обеспечивает фантастическое чувство для игры. Волокно вспомогательного контроля CAF (Control Assist Fiber) повышает стабильность, точность и контроль основания и обеспечивает одинаковый отскок мяча по всей поверхности игровой части. При новой одноосной светостойкой технологии (ULC) все волокна укладывают в одном направлении, что позволило инженерам Butterfly создать более легкое углеродное основание Innerforce ULC без потери скорости и с гораздо большим чувством мяча.

Одними из самых популярных оснований с композитом являются основания с Арилайт-карбоном (ALC), потому что:

1. Основания с композитом ALC стоят много меньше оснований с композитами ZLC и Супер ZLC при отличном качестве.

2. Содержащие композит ALC основания имеют большее время контакта мяча с ракеткой, что обеспечивает им больший контроль в сравнении с такими же или более жесткими основаниями с другими композитами при игре в ближней, средней и дальней зонами из-за большего времени контакта с мячом.

3. Основания с композитом ALC благодаря своему контролю, точностью и качеству предпочитаются любителями и профессионалами [2÷5].

4. Большинству игроков с силовой техникой игры не нравится вибрация основания, и поэтому основания с композитом ALC подходят для них, так как имеют меньшую вибрацию, чем с более приспособленными для игры с вращениями мяча в средней и в дальней зонами композитами ZLC или Super ZLC.

Новые технологии обработки позволяют создать более прочную связь между нитями карбона и Зейлона, что приводит к появлению оснований с очень малыми потерями энергии на краях и большим и более однородным и увеличенным пятном стабильного отскока мяча. Причем основания с Super ZLC волокнами быстры с очень контролируемым чувством и производят фантастическое ощущение при любом вращении при игре в средней и дальней зонах. Примером таких оснований с большими скоростью и вращением являются основания с первыми слоями из дерева кото (koto), вторыми слоями Super ZLC, третьими слоями из дерева лимба (limba), центральным слоем из дерева кири (kiri): Timo Boll Super ZLC, Mizutani Jun Super ZLC, Zhang Jike Super ZLC, Fan Zhendong Super ZLC.

Известно также основание Andro Temper TECH OFF с воздействием на слои дерева температурой 150÷230°С для увеличения игрового пятна и долговечности, уменьшения веса основания на 10-20%.

Дальнейшим развитием технологий Butterfly является создание оснований с композитом Super ZLC, обладающие более высокой скоростью и несколько меньшей вибрацией, в котором вместо композита ALC применен еще более совершенный композит Super ZLC, обеспечивающий более высокую упругость за счет вплетения большего количества волокон, чем в ALC, а регулируя соотношение арилатных и углеродных материалов, основание сохраняет эластичность. Это позволило достичь улучшенных игровых характеристик, сохранив послойную структуру оснований: кото (koto) - Super ZLC - лимба (limba) - кири (kiri) - лимба (limba) - Super ZLC - кото (koto). Однако при игре в первой зоне с большими скоростью и вращением мяча время контакта мяча с основанием является недостаточным для образования более крутой дуги полета мяча, связанной с более стабильным попаданием мяча в стол, что является недостатком.

Известно основание ракетки, содержащее игровую часть, рукоятку, центральный слой и связанные с ним клеящим составом первые являющиеся наружными слои, под которыми расположен один из названных слоев композита: карбона (carbon), легкого карбона (soft carbon), арилайта (Arylate), арилайт-карбона (Arylate-Carbon), акрил-карбона (AC carbon), гибридкарбона (carbon CFL), фибера, фибер-карбона, фибергласа (Fiberglass), зейлона (Zylon), зейлона-карбона (Zylon-Carbon), зейлона-фибера (ZLF), кевлара (Kevlar, Carbokev), Texalium, V-карбона (VC), карбона CF (carbon CF), арамида карбона (ARC), целлюлозного нановолокна CNF (Cellulose Nano Fiber), Super ZL Carbona, TAMCA 5000, CAF (Control Assist Fiber), ULC, кар-бостекло (carbon/glass), причем основание содержит вертикально расположенную к слоям основания полоску из радиального среза дерева толщиной 0,8-^3,0 мм, шириной по толщине основания, плотностью превышающей плотность верхнего слоя основания, которая приклеена к торцу основания ко всем слоям основания с обеих сторон с противоположного рукоятке конца игровой части для увеличения игрового пятна основания путем повышения жесткости краев основания и уменьшения вибрации краев основания при контакте с мячом, отличающееся тем, что полоска из радиального среза дерева доходит до конца игрового пятна, а первые слои изготовлены из дерева кото (koto), вторые слои изготовлены из композита, третьи слои изготовлены из дерева лимба (limba), центральный слой изготовлен из дерева кири (kiri). [6].

Техническим результатом изобретения является совершенствование основания, увеличения его технических характеристик, а именно - увеличение скорости и вращения мяча в первой зоне рациональным использованием новых технологий и материалов, а именно - увеличение времени контакта мяча с основанием уменьшением плотности вторых слоев дерева основания путем замены дерева лимба (limba) плотностью 560 кг/м³ на менее плотное дерево айоус (ayous) плотностью 390 кг/м³.

Технический результат достигается за счет новых элементов и их новых связей в основании ракетки, а именно: основания ракетки, содержащие игровую часть 1, рукоятку 2, центральный слой из дерева 3, третьи слои из дерева 5, и связанные с ними клеящим составом первые слои из дерева являющиеся наружными 4, под которыми расположен один из названных вторых слоев из композита 6: карбона (carbon), легкого карбона (soft carbon), арилайта (Arylate), арилайт-карбона (ALC), акрил карбона (AC carbon), гибридкарбона (carbon CFL), фибера, фибер карбона, фибергласа (Fiberglass), зейлона (Zylon), зейлона-карбона (ZLC), Super ZLC, зейло-на-фибера (ZLF), кевлара (Kevlar, Carbokev), Texalium, V-карбона (VC), карбона CF (carbon CF), арамида карбона (ARC), целлюлозного нановолокна CNF (Cellulose Nano Fiber), TAMCA 5000, CAF (Control Assist Fiber), ULC, карбостекло (carbon/glass), Zephylium, X-Carbon, PA-Carbon, причем основание содержит вертикально расположенную к слоям основания полоску 7 из радиального среза дерева толщиной 0,8-КЗ,0 мм, шириной по толщине основания, плотностью превышающей плотность верхнего слоя основания, которая приклеена к торцу основания ко всем слоям основания с обеих сторон с противоположного рукоятке конца игровой части для увеличения игрового пятна основания путем повышения жесткости краев основания и уменьшения вибрации краев основания при контакте с мячом, первые слои 4 изготовлены из дерева кото (koto), вторые слои 6 изготовлены из композита, третьи слои 5 изготовлены из дерева айоус (ayous), центральный слой 3 изготовлен из дерева кири (kiri): кото (koto) - композит - айоус (ayous) - кири (kiri) - айоус (ayous) - композит - кото (koto), причем одним из названных вторых слоев из композита также является композит Super ALC, а конец полоски 7 из радиального среза дерева расположен от середины игрового пятна до его конца в зависимости от необходимых соотношений скорости и вращения мяча, причем центральный слой дерева подвергался воздействию температуры 150÷230°С.

Источники информации

1. Композитные материалы: Carbon, Arylate - TTSPORT.RU настольный теннис.

2. Из какого дерева состоит Ваше основание и для чего? Породы дерева и их свойства, https://ttennis-top.ru/.

3. Инвентарь профессиональных игроков настольного тенниса. https://www.propingpong.ru/equipment.php?gender=l.

4. Butterfly ALC, ZLC, Super ZLC и другие карбоновые технологии компании Butterfly, https://pingpong73.ru/ttblog/butterfy-alc-zlc-super-zlc/.

5. Основания. Бренды, https://ttennis-top.ru/.

6. Патент RU 2801032 С1: МПК А63В 69/00. Основание ракетки для настольного тенниса, выполненное с семью слоями. Тебенко Ю.М. №2022119381; заяв. 13.07.2022, опуб. 01.08.2023. Бюл. 22. - 6 с.

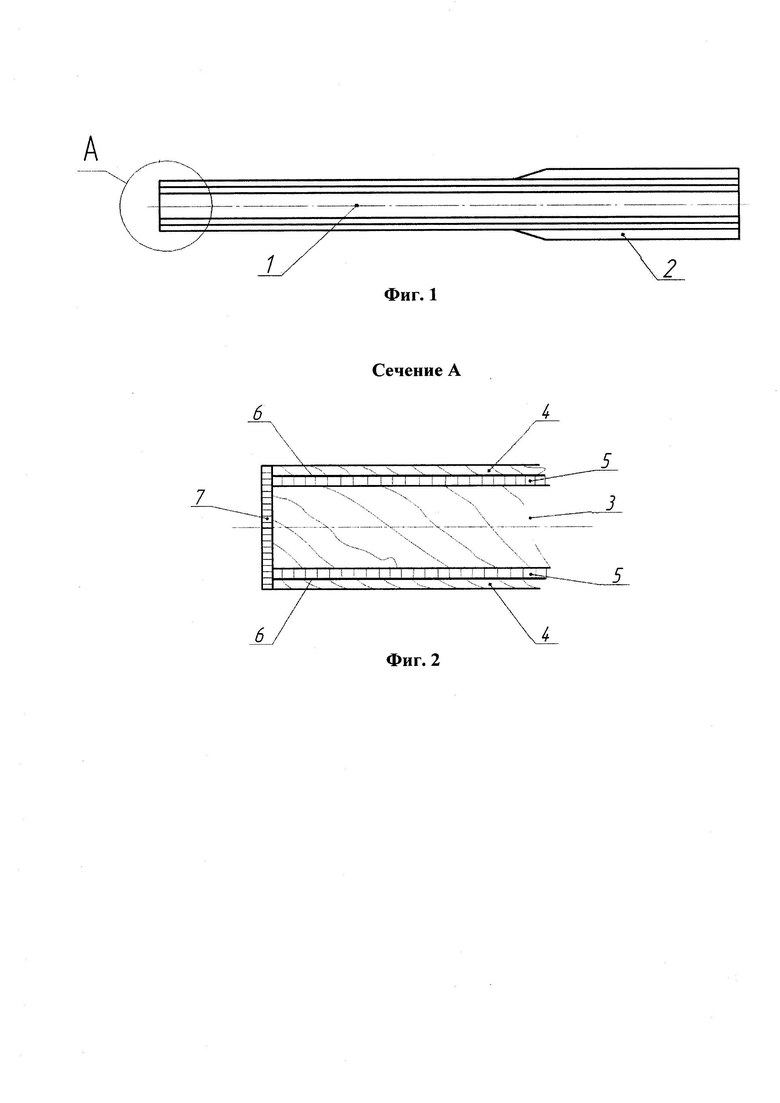

Перечень фигур на чертеже

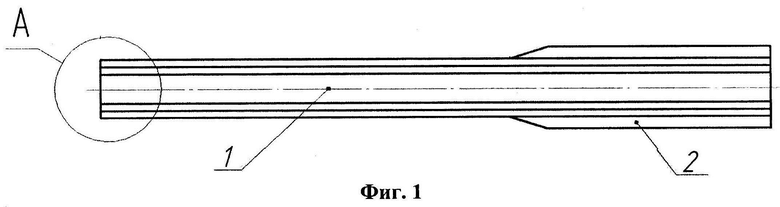

На фиг. 1 изображен вид сбоку на основания ракетки с игровой частью 1 и рукояткой 2.

На фиг. 2 изображено сечение A основания с центральным слоем дерева 3, с первыми являющиеся наружными слоями дерева 4, со вторыми слоями композита 6, с третьими слоями дерева 5 и вертикально расположенной полоской дерева 7.

Изобретение относится к спортивному инвентарю, в частности к основанию ракетки для игры в настольный теннис, способствующему физическому развитию и координации движений человека. Технический результат изобретения, заключающийся в совершенствовании устройства, достигнут за счет новых элементов и их новых связей в основании ракетки, что позволило увеличить технические характеристики основания, а именно - увеличить игровое пятно, скорость и вращение мяча по всей игровой поверхности основания во всех трех игровых зонах. 1 з.п. ф-лы., 2 ил.

1. Основание ракетки, содержащие игровую часть, рукоятку, центральный слой из дерева, третьи слои из дерева, и связанные с ними клеящим составом первые слои из дерева являющиеся наружными, под которыми расположен один из названных вторых слоев из композита: карбона (carbon), легкого карбона (soft carbon), арилайта (Arylate), арилайт-карбона (ALC), акрил карбона (AC carbon), гибридкарбона (carbon CFL), фибера, фибер карбона, фибергласа (Fiberglass), зейлона (Zylon), зейлона-карбона (ZLC), Super ZLC, зейлона-фибера (ZLF), кевлара (Kevlar, Carbokev), Texalium, V-карбона (VC), карбона CF (carbon CF), арамида карбона (ARC), целлюлозного нановолокна CNF (Cellulose Nano Fiber), TAMCA 5000, CAF (Control Assist Fiber), ULC, карбостекло (carbon/glass), Zephylium, X-Carbon, PA-Carbon, причем основание содержит вертикально расположенную к слоям основания полоску из радиального среза дерева толщиной 0,8÷3,0 мм, шириной по толщине основания, плотностью превышающей плотность верхнего слоя основания, которая приклеена к торцу основания ко всем слоям основания с обеих сторон с противоположного рукоятке конца игровой части для увеличения игрового пятна основания, отличающееся тем, что первые слои изготовлены из дерева кото (koto), вторые слои изготовлены из композита, третьи слои изготовлены из дерева айоус (ayous), центральный слой изготовлен из дерева кири (kiri): кото (koto) - композит - айоус (ayous), - кири (kiri) - айоус (ayous) - композит - кото (koto), а конец полоски из радиального среза дерева расположен от середины игрового пятна до его конца.

2. Основание ракетки по п. 1, отличающееся тем, что центральный слой дерева подвергался воздействию температуры 150÷230°С.
