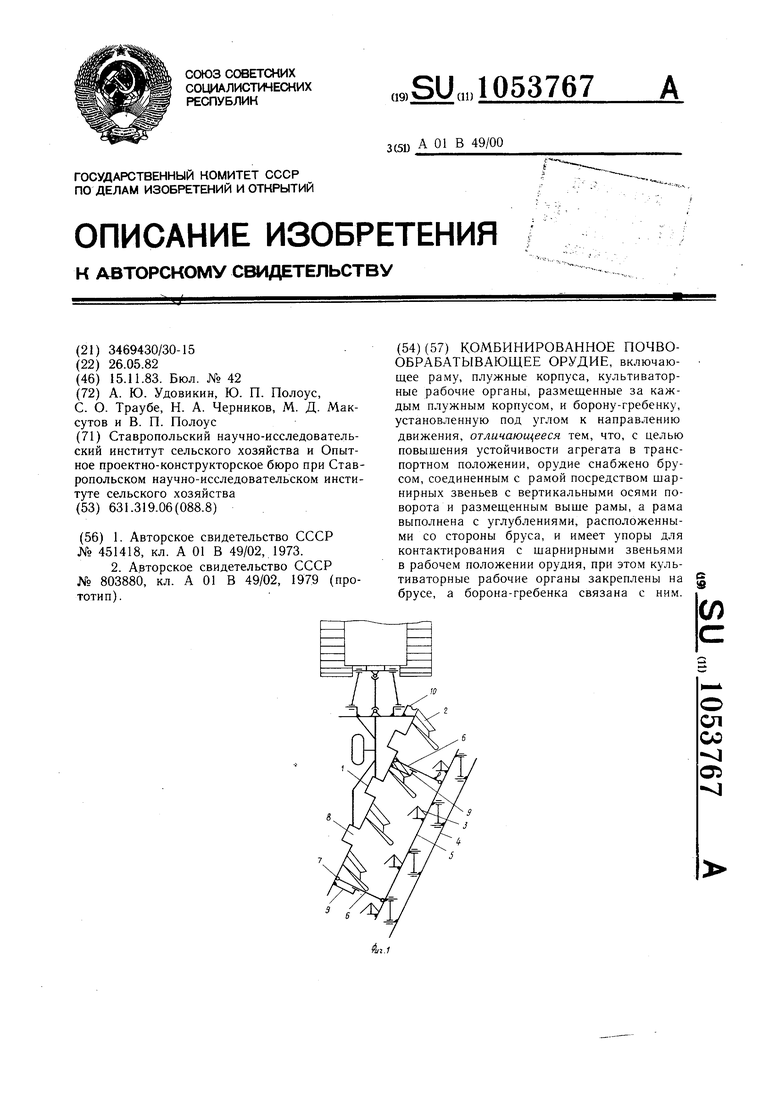

Комбинированное почвообрабатывающее орудие Советский патент 1983 года по МПК A01B49/00

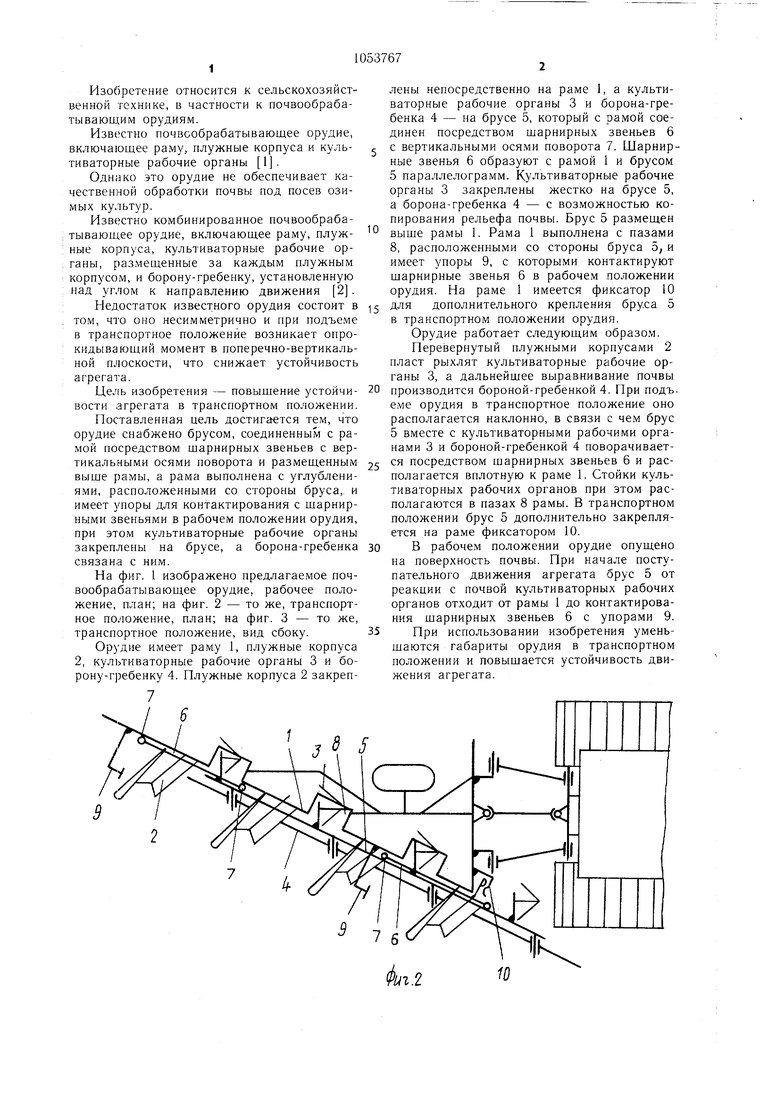

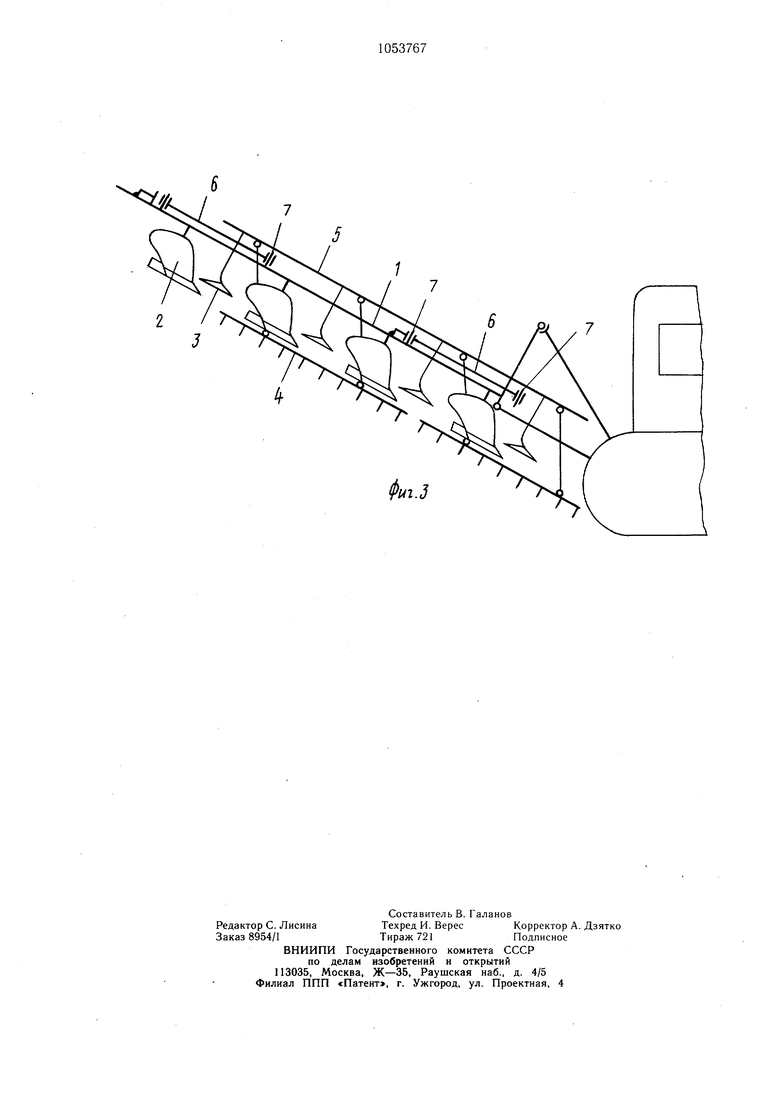

Изобретение относится к сельскохозяйственной технике, в частности к почвообрабатывающим орудиям. Известно почвообрабатывающее орудие, включающее раму, плужные корпуса и культиваторные рабочие органы 1. Однако это орудие не обеспечивает качественной обработки почвы под посев озимых культур. Известно комбинированное почвообрабатывающее орудие, включающее раму, плужные корпуса, культиваторные рабочие органы, размещенные за каждым плужным корпусом, и борону-гребенку, установленную над углом к направлению движения 2. Недостаток известного орудия состоит в том, что оно несимметрично и при подъеме в транспортное положение возникает опрокидывающий момент в поперечно-вертикальной плоскости, что снижает устойчивость агрегата. Це/1ь изобретения - повыщение устойчивости агрегата в транспортном положении. Поставленная цель достигается тем, что орудие снабжено брусом, соединенным с рамой посредством шарнирных звеньев с вертикальными осями поворота и размещенным выще рамы, а рама выполнена с углублениями, расположенными со стороны бруса,, и имеет упоры для контактирования с щарнирными звеньями в рабочем положении орудия, при этом культиваторные рабочие органы закреплены на брусе, а борона-гребенка связана с ним. На фиг. 1 изображено предлагае.мое почвообрабатывающее орудие, рабочее положение, план; на фиг. 2 - то же, транспортное положение, план; на фиг. 3 - то же, транспортное положение, вид сбоку. Орудие имеет раму 1, плужные корпуса 2, культиваторные рабочие органы 3 и борону-гребенку 4. Плужные корпуса 2 закреп ° S лены непосредственно на раме 1, а культиваторные рабочие органы 3 и борона-гребенка 4 - на брусе 5, который с рамой соединен посредством щарнирных звеньев 6 с вертикальными осями поворота 7. Шарнирные звенья 6 образуют с рамой 1 и брусом 5 параллелограмм. Культиваторные рабочие органы 3 закреплены жестко на брусе 5, а борона-гребенка 4 - с возможностью копирования рельефа почвы. Брус 5 размещен выще рамы 1. Рама 1 выполнена с пазами 8, расположенными со стороны бруса 5, и имеет упоры 9, с которыми контактируют щарнирные звенья 6 в рабоче.м положении орудия. На раме 1 имеется фиксатор 10 для дополнительного крепления бруса 5 в транспортном положении орудия. Орудие работает следующим образо.м. Перевернутый плужными корпусами 2 пласт рыхлят культиваторные рабочие органы 3, а дальнейшее выравнивание почвы производится бороной-гребенкой 4. При подъ. еме орудия в транспортное положение оно располагается наклонно, в связи с чем брус 5 вместе с культиваторными рабочими органами 3 и бороной-гребенкой 4 поворачивается посредством щарнирных звеньев 6 и располагается вплотную к раме 1. Стойки культиваторных рабочих органов при этом располагаются в пазах 8 рамы. В транспортном положении брус 5 дополнительно закрепляется на раме фиксатором 10. В рабочем положении орудие опущено на поверхность почвы. При начале поступательного движения агрегата брус 5 от реакции с почвой культиваторных рабочих органов отходит от рамы 1 до контактирования щарнирных звеньев 6 с упорами 9. При использовании изобретения уменьщаются габариты орудия в транспортном положении и повыщается устойчивость движения агрегата.

КОМБИНИРОВАННОЕ ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ, включающее раму, плужные корпуса, культиваторные рабочие органы, размещенные за каждым плужным корпусом, и борону-гребенку, установленную под углом к направлению движения, отличающееся тем, что, с целью повышения устойчивости агрегата в транспортном положении, орудие снабжено брусом, соединенным с рамой посредством шарнирных звеньев с вертикальными осями поворота и размещенным выше рамы, а рама выполнена с углублениями, расположенными со стороны бруса, и имеет упоры для контактирования с шарнирными звеньями в рабочем положении орудия, при этом культиваторные рабочие органы закреплены на брусе, а борона-гребенка связана с ним.
