Изобретение относится к волоконным световодам для передачи информации или энергии ультрафиолетового, видимого и инфракрасного диапазона, в частности к устройствам для стыковки группы световодов.
Целью изобретения является повышение надежности стыковки и упрощение технологии изготовления.

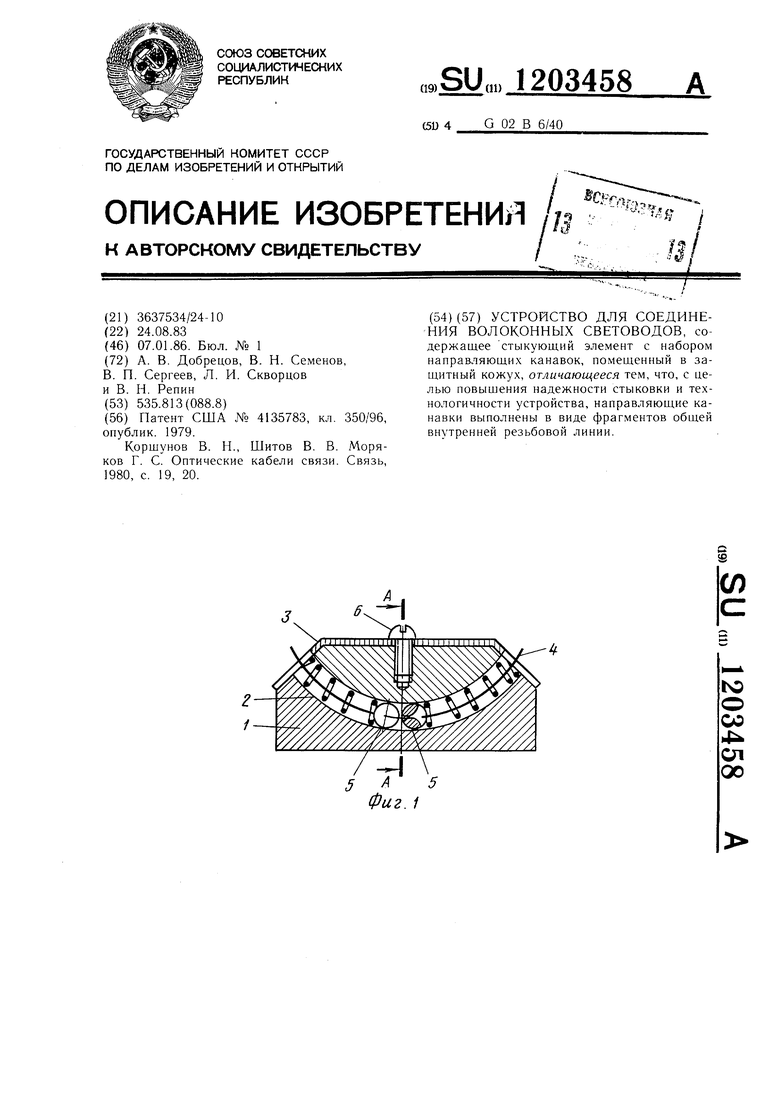

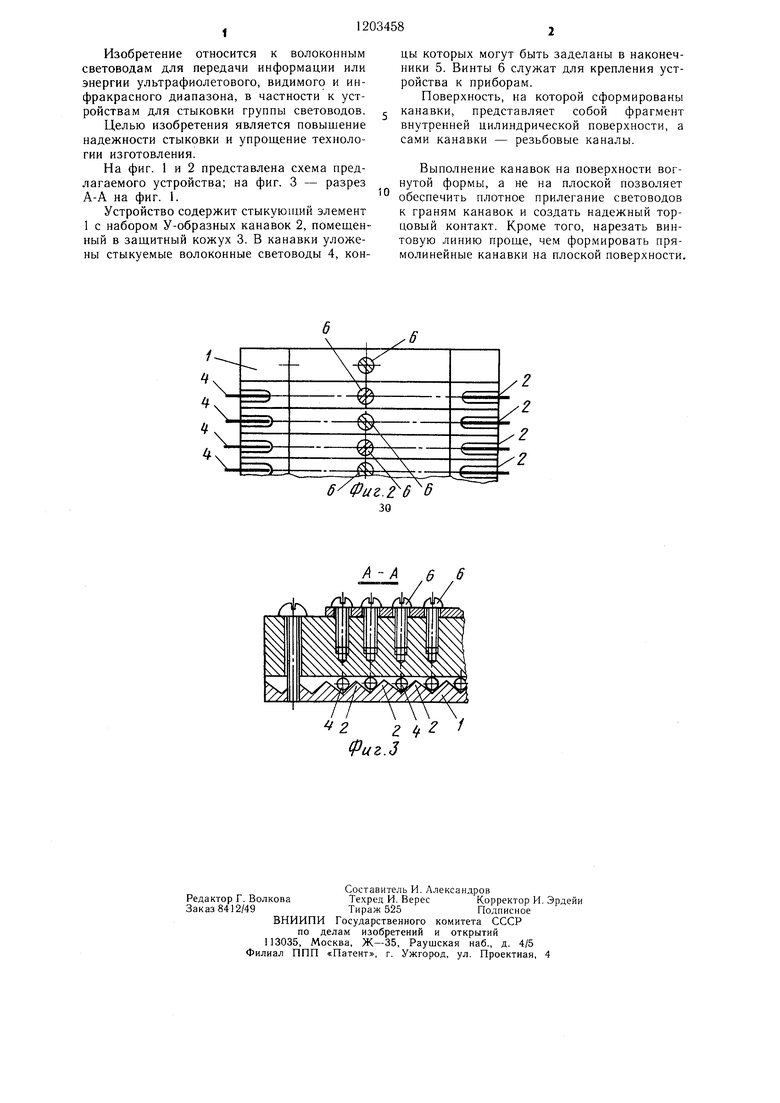

На фиг. 1 и 2 представлена схема предлагаемого устройства; на фиг. 3 - разрез А-А на фиг. 1.
Устройство содержит стыкующий элемент 1 с набором У-образных канавок 2, помещенный в защитный кожух 3. В канавки уложены стыкуемые волоконные световоды 4, концы которых могут быть заделаны в наконечники 5. Винты 6 служат для крепления устройства к приборам.
Поверхность, на которой сформированы канавки, представляет собой фрагмент внутренней цилиндрической поверхности, а сами канавки - резьбовые каналы.
Выполнение канавок на поверхности вогнутой формы, а не на плоской позволяет обеспечить плотное прилегание световодов к граням канавок и создать надежный торцовый контакт. Кроме того, нарезать винтовую линию проще, чем формировать прямолинейные канавки на плоской поверхности.
