Устройство для определения жесткости пружин Советский патент 1986 года по МПК G01N3/08

- 20

25

11

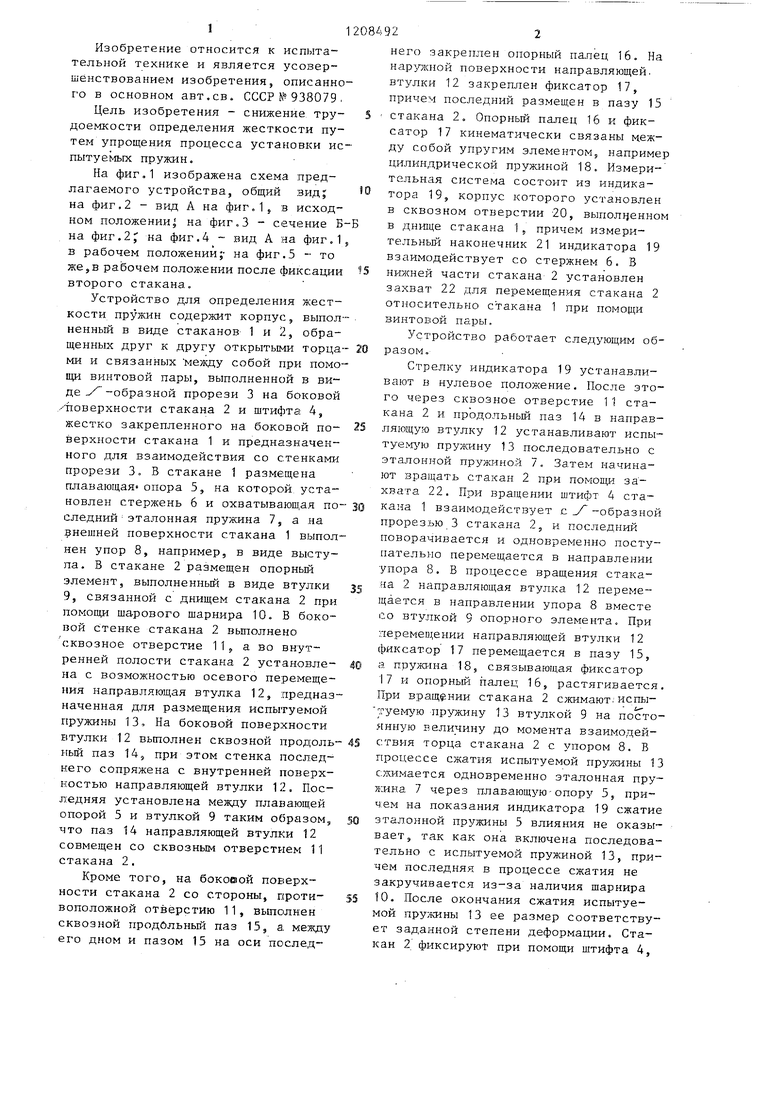

Изобретение относится к испытательной технике и является усовершенствованием изобретения, описанного в основном ант.св. СССР № 938079.

Цель изобретения - снижение трудоемкости определения жесткости путем упрощения процесса установки испытуемых пружин.

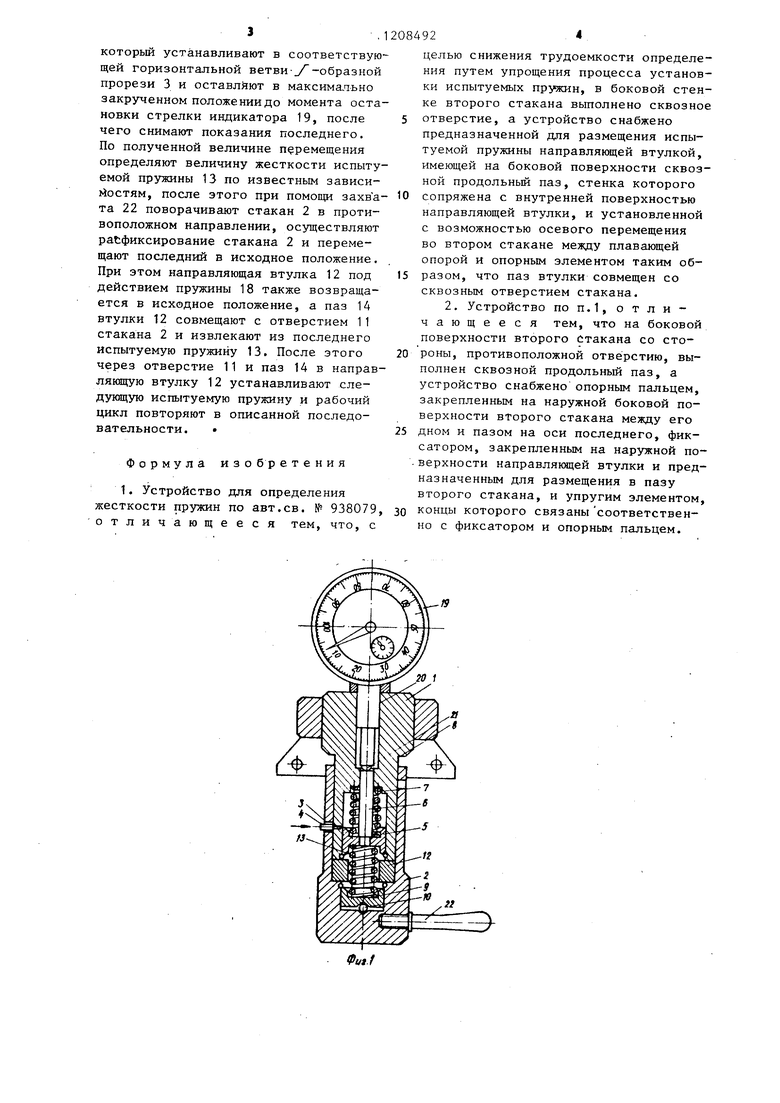

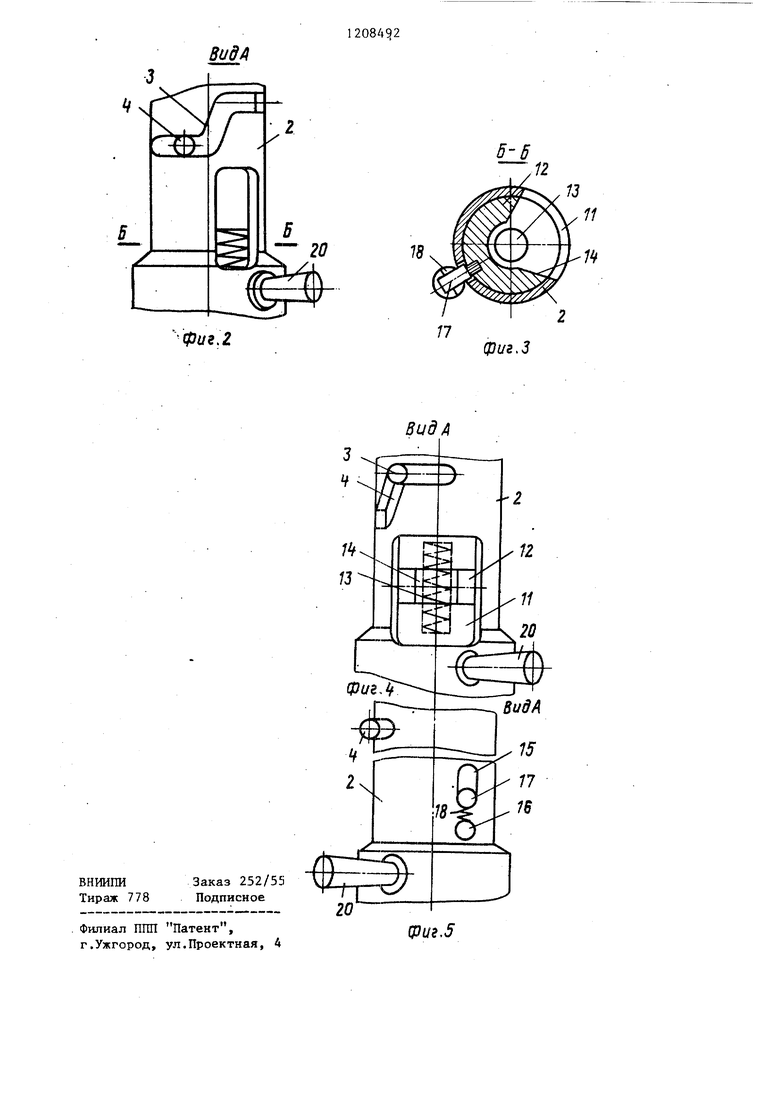

На фиг,1 изображена схема предлагаемого устройства, общий вид на фиг.2 - вид А на фиг.1. в исходном положении на фиг.З - сечение Б-Б на фиг.2 J на фиг.4 вид А на фиг,1, в рабочем положении;- на фиг.5 - то же,в рабочем положении после фиксации второго стакана.

Устройство для определения жесткости пружин содерткит корпус, выполненный в виде стаканов 1 и 2, обращенных друг к другу открытыми торцами и связанных мезкду собой при помо щи винтовой пары, выполненной в виде „/ -образной прорези 3 на боковой поверхности стакана 2 и штифта 4, жестко закрепленного на боковой поверхности стакана 1 и предназначенного для взаимодействия со стенками прорези 3. В стакане 1 размещена плавающая- опора 5, на которой уста-- новлен стержень 6 и охватываюш ая по- ЗО следний эталонная пружина 7, а на внешней поверхности стакана 1 выполнен упор 8, например, в виде выступа. В стакане 2 размещен опорный элемент, выполненный в виде втулки jS 9, связанной с днищем стакана 2 при помощи шарового шарнира 10. В боковой стенке стакана 2 вьшолнено сквозное отверстие 11, а во внутренней полости стакана 2 установле- 40 на с возможностью осевого перемещения направляющая втулка 12, предназначенная для размещения испытуемой пружины 13, На боковой поверхности втулки 12 выполнен сквозной продоль- 45 ньш паз 14, при этом стенка последнего сопряжена с внутренней поверхностью направляющей втулки 12, Последняя установлена между плавающей опорой 5 и втулкой 9 таким образом, что паз 14 направляющей втулки 12 совмещен со сквозным отверстием 11 стакана 2,

Кроме того, на боковой поверхности стакана 2 со стороны, гфоти- воположной отверстию 11, вьшолнен сквозной продольный паз 15, а между его дном и пазом 15 на оси послед208

0

50

55

20

25

ЗО jS 40 45

084922

него закреплен опорный па,пец 16. На наружной поверхности направляющей. втулки 12 закреплен фиксатор 17, причем последний размещен в пазу 15 5 стакана 2. Опорный палец 16 и фиксатор 17 кинематически связаны м.еж- ду собой упругим элементом, например цилиндрической пружиной 18. Измерительная система состоит из индика- 0 тора 19, корпус которого установлен в сквозном отверстии 20, выполценном в дншце стакана 1, причем измери- тельньш наконечник 21 индикатора 19 взаимодействует со стержнем 6. В ниясней части стакана 2 установлен захват 22 для перемещения стакана 2 относительно стакана 1 при помощи винтовой пары.

Устройство работает следующим образом.

Стрелку индикатора 19 устанавливают в нулевое положение. После этого через сквозное отверстие 11 стакана 2 и продольный паз 14 в направляющую втулку 12 устанавливают испы- пружину 13 последовательно с эталонной пружиной 7, Затем начинают вращать стакан 2 при помощи захвата 22. При вращении штифт 4 стакана 1 взаимодействует с -образной прорезью 3 стакана 2,, и последний поворачивается и одновременно носту- пательно перемещается в направлении упора 8. В процессе вращения стакана 2 направляющая втулка 12 перемещается в направлении унора 8 вместе со втулкой 9 опорного элемента. При перемещении направляющей втулки 12 фиксатор 17 перемещается в пазу 15, а пружина 18, связывающая фиксатор 17 и опорный палец 16, растягивается. При вращении стакана 2 сжимают; испытуемую пружину 13 втулкой 9 на постоянную величину до момента взаимодействия торца стакана 2 с упором 8. В процессе сжатия испытуемой пружины 13 сжимается одновременно эталонная пружина 7 через плавающую-опору 5, причем на показания индикатора 19 сжатие эталонной пружины 5 влияния не оказывает, так как она включена последовательно с испытуемой пружиной 13, причем последняя в процессе сжатия не закручивается из-за наличия шарнира 10. После окончания сжатия мой пру;кины 13 ее размер соответствует заданной степени деформации. Стакан 2 фиксирую при помощи штифта 4,

50

55

который устанавливают в соответствую щей горизонтальной ветви-У-образной прорези 3 и оставляют в максимально закрученном положении до момента остановки стрелки индикатора 19, после чего снимают показания последнего. По полученной величине перемещения определяют величину жесткости испытуемой пружины 13 по известным зависимостям, после этого при помощи захвата 22 поворачивают стакан 2 в противоположном направлении, осуществляют раьфиксирование стакана 2 и перемещают последний в исходное положение. При этом направляющая втулка 12 под действием пружины 18 также возвращается в исходное положение, а паз 14 втулки 12 совмещают с отверстием 11 стакана 2 и извлекают из последнего испытуемую пружину 13. После этого через отверстие 11 и паз 14 в направляющую втулку 12 устанавливают следующую испытуемую пружину и рабочий цикл повторяют в описанной последовательности.

Формула изобретения

1. Устройство для определения жесткости пружин по авт.св. № 938079 отличающееся тем, что, с

целью снижения трудоемкости определения путем упрощения процесса установки испытуемых пружин, в боковой стенке второго стакана вьшолнено сквозное

отверстие, а устройство снабжено

предназначенной для размещения испытуемой пружины направлякицей втулкой, имеющей на боковой поверхности сквозной продольньш паз, стенка которого

сопряжена с внутренней поверхностью направляющей втулки, и установленной с возможностью осевого перемещения во втором стакане между плавающей опорой и опорным элементом таким образом, что паз втулки совмещен со сквозным отверстием стакана.

2. Устройство ПОП.1, отличающееся тем, что на боковой поверхности второго стакана со стоРОНЫ, противоположной отверстию, выполнен сквозной продольный паз, а устройство снабжено опорным пальцем, закрепленньм на наружной боковой поверхности второго стакана между его

дном и пазом на оси последнего, фиксатором, закрепленным на наружной по- .верхности направлякнцей втулки и предназначенным для размещения в пазу второго стакана, и упругим элементом,

концы которого связаны соответственно с фиксатором и опорным пальцем.

/9

фиг. 2

5-6

фиг.З

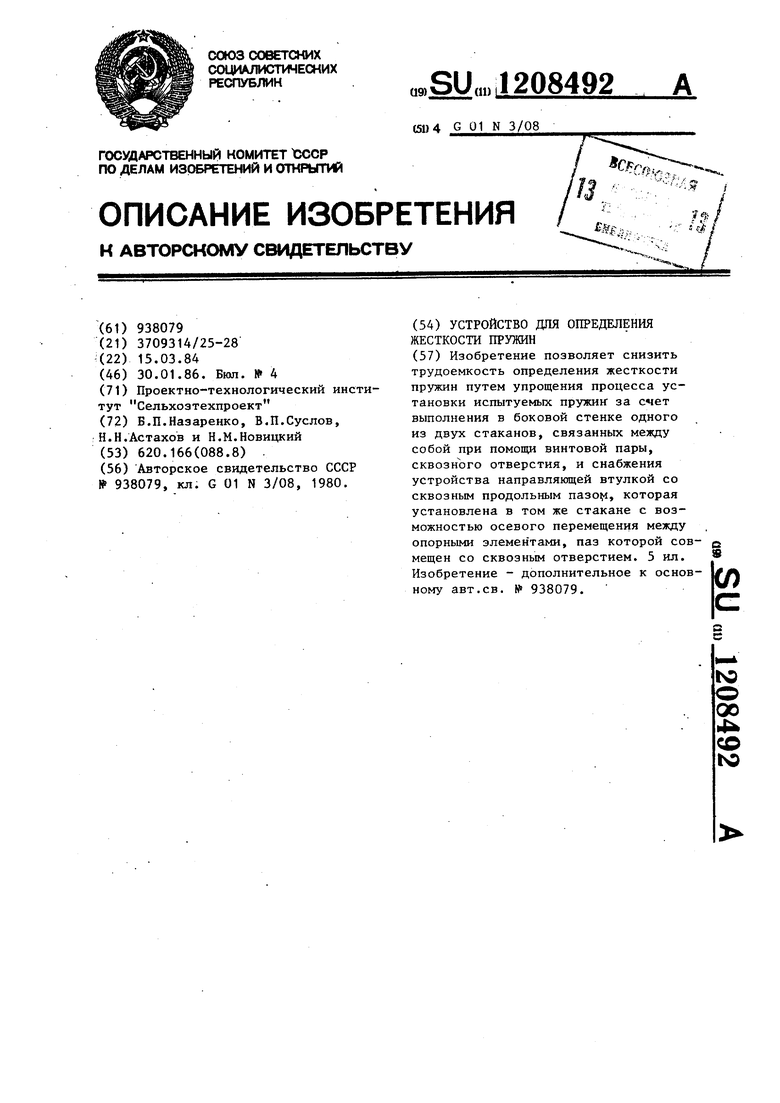

Изобретение позволяет снизить трудоемкость определения жесткости пружин путем упрощения процесса установки испытуемых пружин за счет выполнения в боковой стенке одного из двух стаканов, связанных между собой при помощи винтовой пары, сквозного отверстия, и снабжения устройства направляющей втулкой со сквозным продольным , которая установлена в том же стакане с возможностью осевого перемещения между опорными элементами, паз которой совмещен со сквозным отверстием. 5 ил. Изобретение - дополнительное к основному авт.св. № 938079. 9 Г- to о 00 со Isd

Вид А

вниипи

Тираж 778

Заказ 252/55 Подписное

Филиал ППП Патент, г.Ужгород, ул.Проектная, 4

сриг,5
