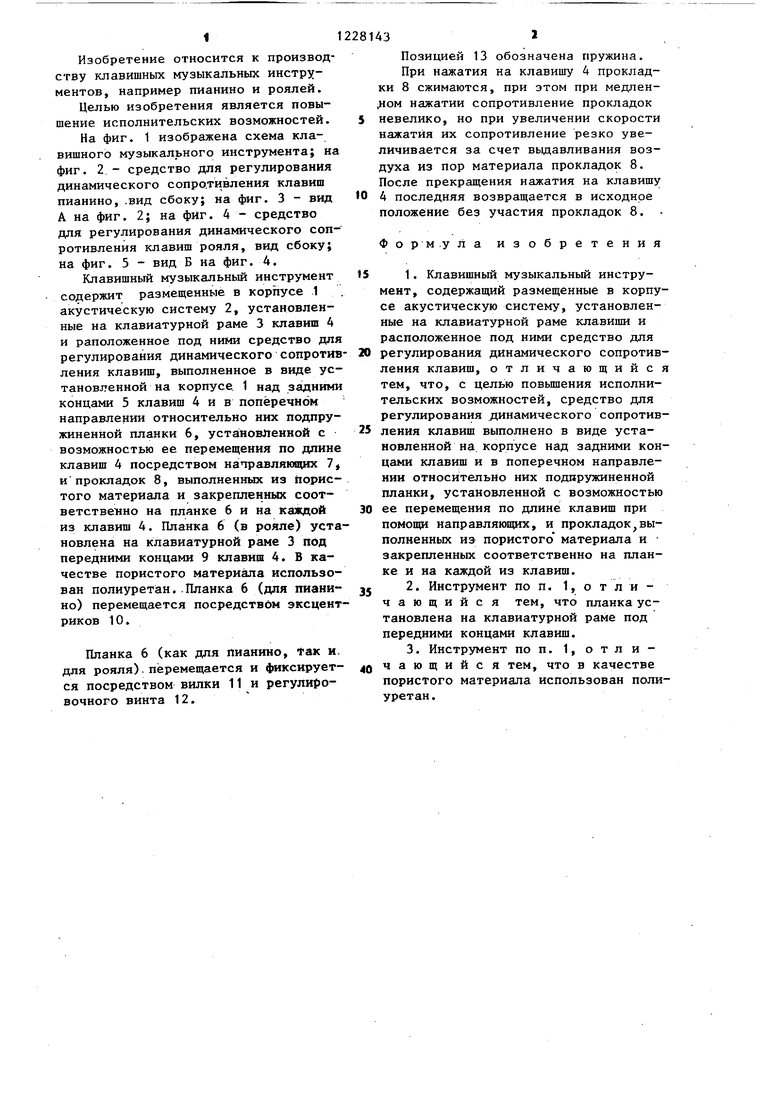

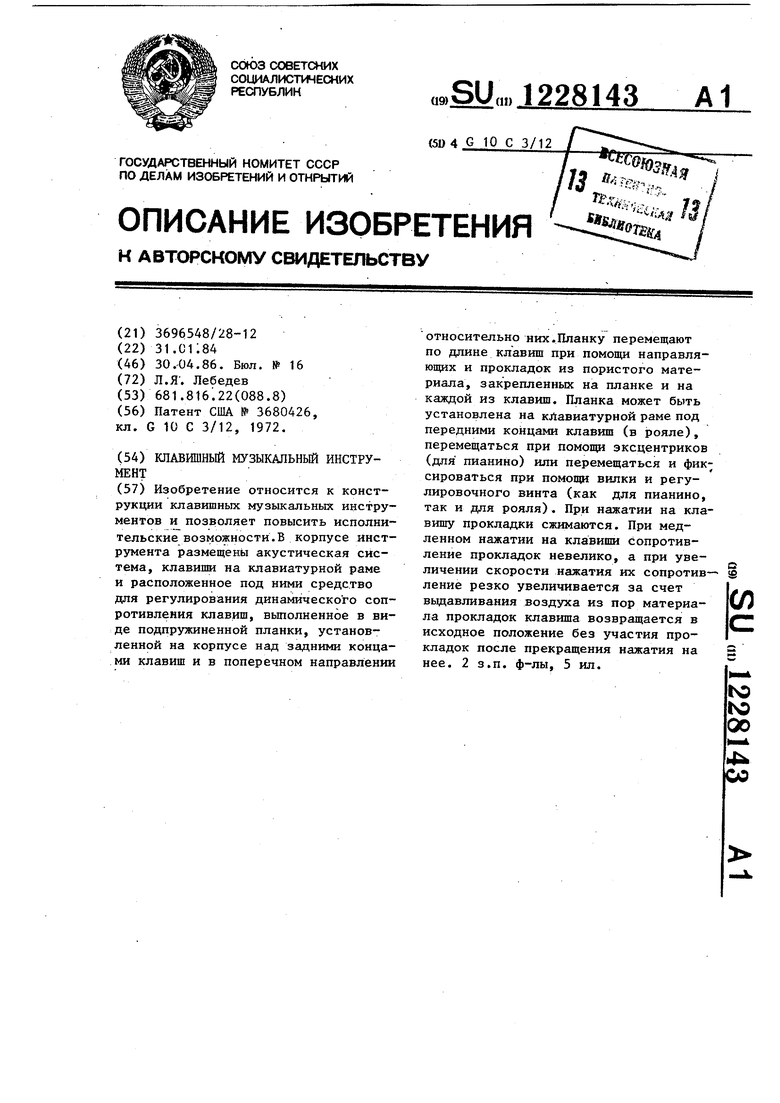

Изобретение относится к производству клавишных музыкальных инструментов, например пианино и роялей.
Целью изобретения является повышение исполнительских возможностей.

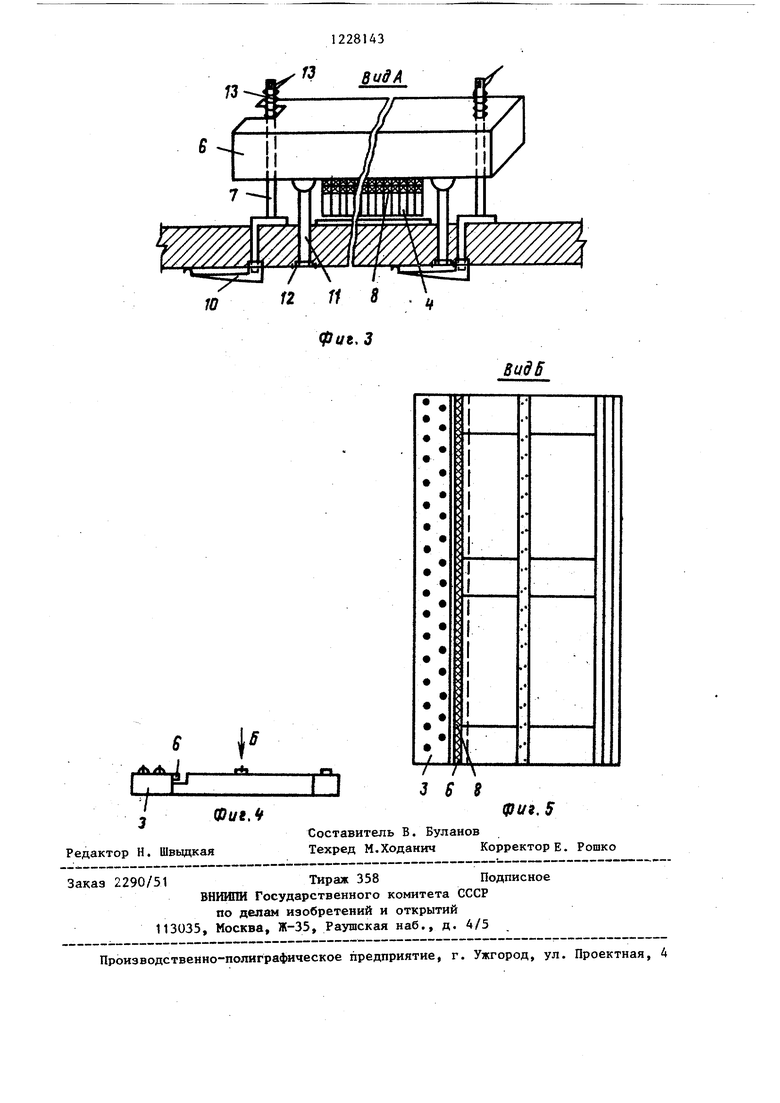

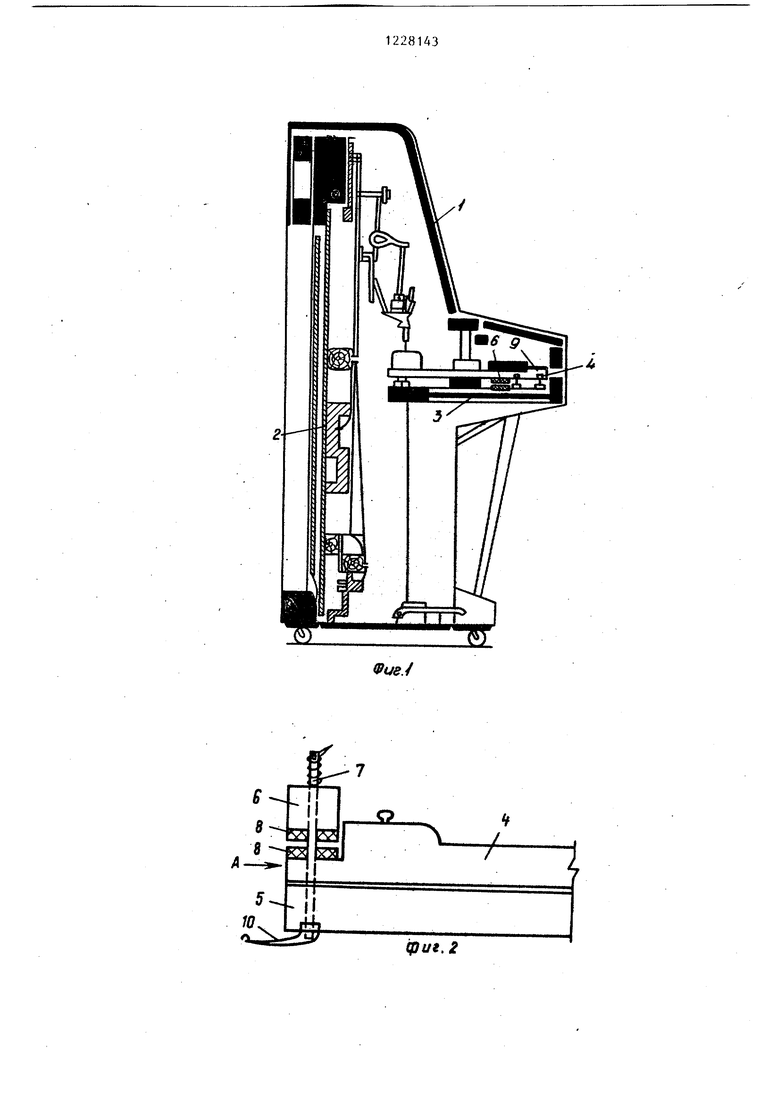

На фиг. 1 изображена схема клавишного музыкального инструмента; на фиг. 2 - средство для регулирования динамического сопротивления клавиш пианино, .вид сбоку; на фиг. 3 - вид А на фиг. 2; на фиг. 4 - средство для регулирования динамического сопротивления клавиш рояля, вид сбоку; на фиг. 5 - вид Б на фиг. 4.
Клавишный музыкальный инструмент tS содержит размещенные в корпусе 1 . акустическую систему 2, установленные на клавиатурной раме 3 клавиш 4 и раположенное под ними средство для регулирования динамического сопротивления клавиш, выполненное в виде установленной на корпусе 1 над задними концами 5 клавиш 4 и в поперечном направлении относительно них подпружиненной планки 6, установленной с возможностью ее перемещения по длине клавиш 4 посредством направляющих 7« и прокладок 8, выполненных из пористого материала и закрепленных соответственно на планке 6 и на каждой 30 из клавиш 4. Планка 6 (в рояле) установлена на клавиатурной раме 3 под передними концами 9 клавиш 4. В качестве пористого материала использован полиуретан..Планка 6 (для пиани- js но) перемещается посредством эксцентриков 10,
Планка 6 (как для пианино, tax и. для рояля). перемещается и фиксирует- 40 ся посредством вилки 11 и регулировочного винта 12,
1228143i
Позицией 13 обозначена пружина. При нажатия на клавишу 4 прокладки В сжимаются, при этом при медлен- .ном нажатии сопротивление прокладок 5 невелико, но при увеличении скорости нажатия их сопротивление резко увеличивается за счет выдавливания воздуха из пор материала прокладок 8. После прекращения нажатия на клавишу 4 последняя возвращается в исходное положение без участия прокладок 8.
25
Форм.ула изобретения
1.Клавишный музыкальный инструмент, содержащий размещенные в корпусе акустическую систему, установленные на клавиатурной раме клавипш и расположенное под ними средство для регулирования динамического сопротивления клавиш, отличающийся тем, что, с целью повьшения исполнительских возможностей, средство для регулирования динамического сопротивления клавиш выполнено в виде установленной на корпусе над задними кон- Цс1ми клавиш и в поперечном направлении относительно них подпружиненной планки, установленной с возможностью ее перемещения по длине клавиш при помощи направляющих, и прокладок,выполненных иэ пористого материала и закрепленных соответственно на планке и на каждой из клавиш.
2.Инструмент по п. 1, о т л и - чающийся тем, что планка установлена на клавиатурной раме под передними концами клавиш.
3.Инструмент по п, 1, о т л и - чающийс я тем, что в качестве пористого материала использован полиуретан.
