Якорь Советский патент 1987 года по МПК B63B21/38 B63B21/24

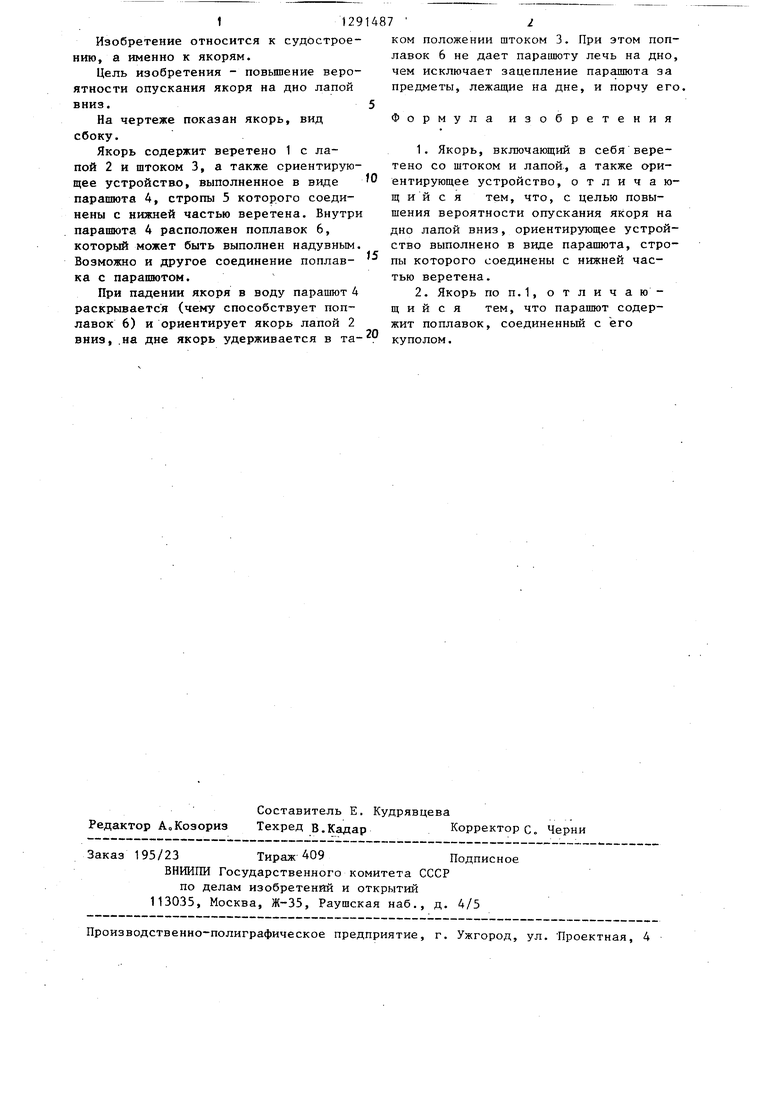

Изобретение относится к судостроению, а именно к якорям.

Цель изобретения - повышение вероятности опускания якоря на дно лапой вниз.

На чертеже показан якорь, вид сбоку.

Якорь содержит веретено 1 с лапой 2 и штоком 3, а также ориентирующее устройство, выполненное в виде парашюта 4, стропы 5 которого соединены с нижней частью веретена. Внутри парашюта А расположен поплавок 6, который может быть выполнен надувным. Возможно и другое соединение поплавка с парашютом.

При падении якоря в воду парашют 4 раскрывается (чему способствует поплавок 6) и ориентирует якорь лапой 2

вниз, .на дне якорь удерживается в та

Редактор АоКозориз

Составитель Е, Кудрявцева

Техред В.Кадар Корректоре. Черни

Заказ 195/23 Тираж 409Подписное

ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

-

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

0

J5

20

ком положении штоком 3. При этом поплавок 6 не дает парашюту лечь на дно, чем исключает зацепление парашюта за предметы, лежащие на дне, и порчу его.

Формула изобретения

1.Якорь, включаюш;ий в себя веретено со штоком и лапой, а также ориентирующее устройство, отличающийся тем, что, с целью повышения вероятности опускания якоря на дно лапой вниз, ориентирующее устройство выполнено в виде парашюта, стропы которого соединены с нижней частью веретена.

2.Якорь по П.1, отличающийся тем, что парашют содержит поплавок, соединенный с его куполом.

Изобретение относится к судостроению, а именно к якорям. Цель i изобретения - повьшение вероятности опускания однорогого якоря на дно лапой вниз. Якорь содержит веретено с лапой 2 и штоком 3, а также ориентирующее устройство, выполненное в виде парашюта 4, стропы 5 которого соединены с нижней частью веретена. Внутри купола парашюта расположен поплавок 6, который может быть выполнен надувным. При падении якоря в воде парашют 4 ориентирует его лапой вниз. На дне якорь удерживается в таком положении штоком. При этом поплавок 6 не дает парашюту лечь на йно, чем предохраняет его от зацепления за неровности дна и разрыва. 1 3.п. ф-лы, 1 ил; (Л IND CD 4 СХ)
