Устройство для крепления рельс футеровки Советский патент 1960 года по МПК E21F13/04

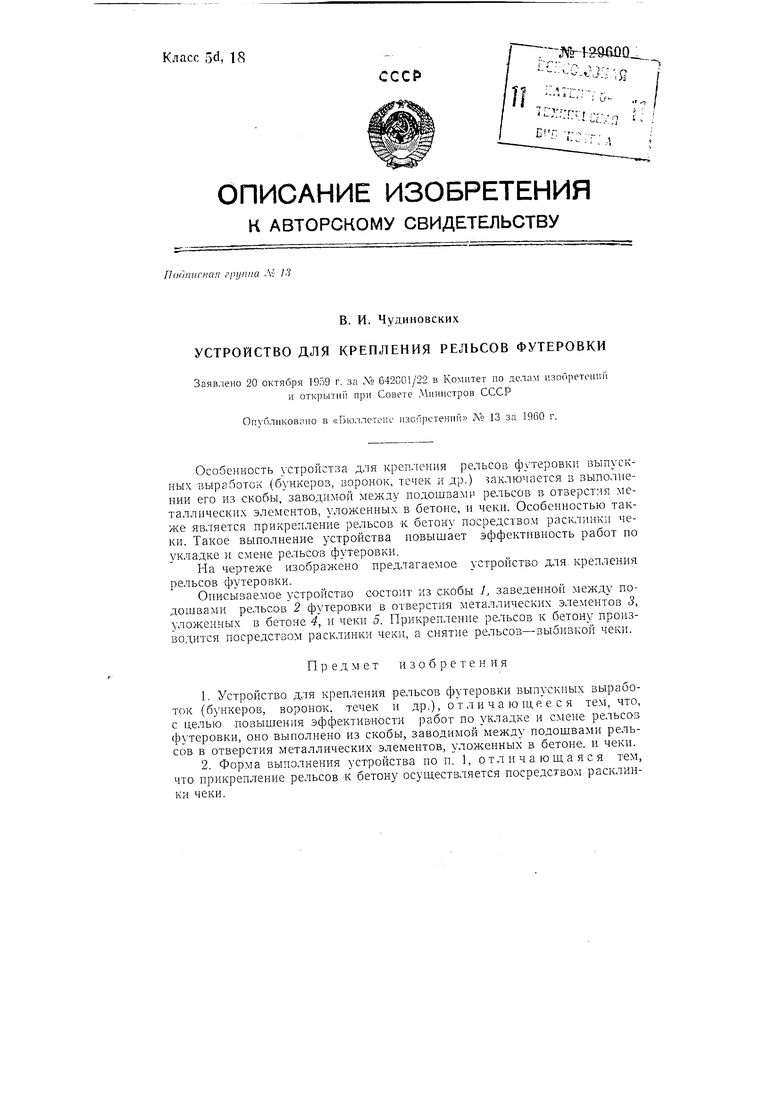

Особенность устройства для крепления рельсов футеровки выпускных выработок (бункеров, воронок, течек и др.) заключается в выполнении его из скобы, заводимой между подошвами рельсов в отверстия металлических элементов, уложенных в бетоне, и чеки. Особенностью также является прикрепление рельсов к бетону посредством расклинки чеки. Такое выполнение устройства повышает эффективность работ по укладке и смене рельсов футеровки.

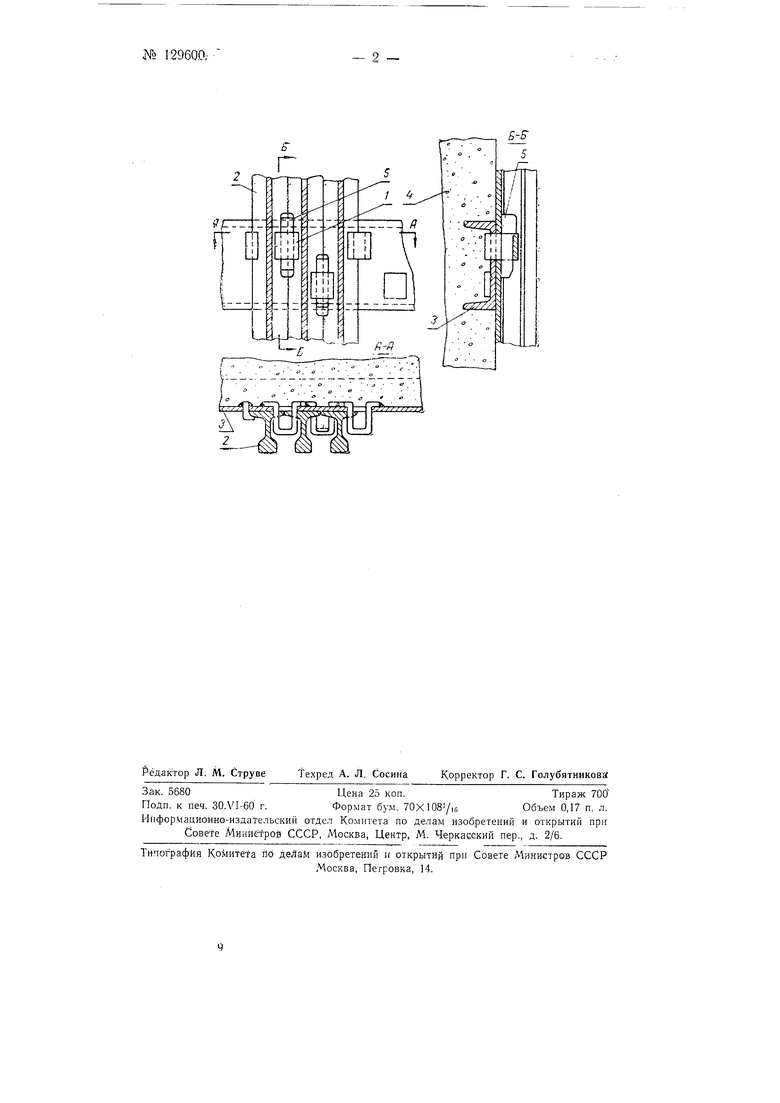

На чертеже изображено предлагаемое устройство для. крепления рельсов футеровки.

Описываемое устройство состоит из скобы 1, заведенной между подошвами рельсов 2 футеровки в отверстия металлических элементов 5, уложенных в бетоне 4, и чеки 5. Прикрепление рельсов к бетону производится посредством расклинки чеки, а снятие рельсов-выбивкой чеки.

Предмет изобретения

1.Устройство для крепления рельсов футеровки выпускпых выработок (бункеров, воронок, течек и др.), отличающееся тем, что, с целью повышения эффективНости работ по укладке и смене рельсов футеровки, оно выполнено из скобы, заводимой между подошвами рельсов в отверстия металлических элементов, у.тоженных в бетоне, и чеки.

2.Форма выполнения устройства но п. 1, отличающаяся тем, что прикрепление рельсов к бетону осуществляется посредством расклинки чеки.
