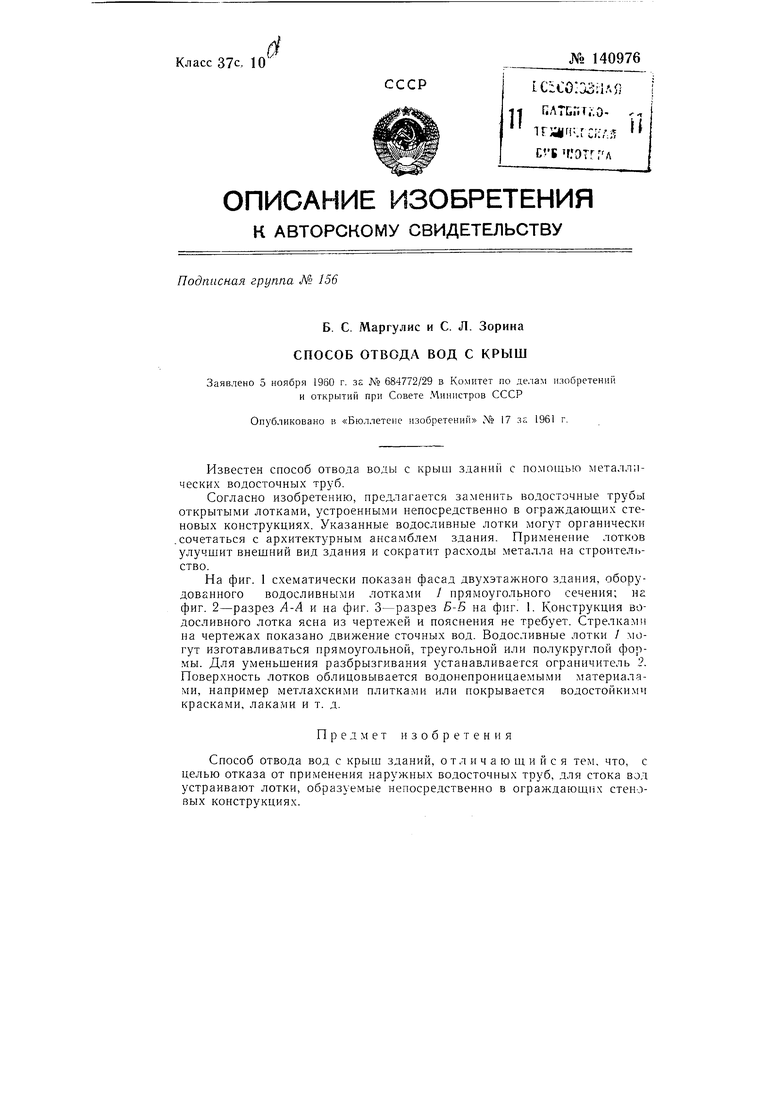

Способ отвода вод с крыш Советский патент 1961 года по МПК E04D13/04

Известен способ отвода воды с крыш зданий с помощью металлических водосточных труб.

Согласно изобретению, предлагается заменить водосточные трубы открытыми лотками, устроенными непосредственно в ограждающих стеновых конструкциях. Указанные водосливные лотки могут органически .сочетаться с архитектурным ансамблем здания. Применение лотков улучшит внешний вид здания и сократит расходы металла на строительство.

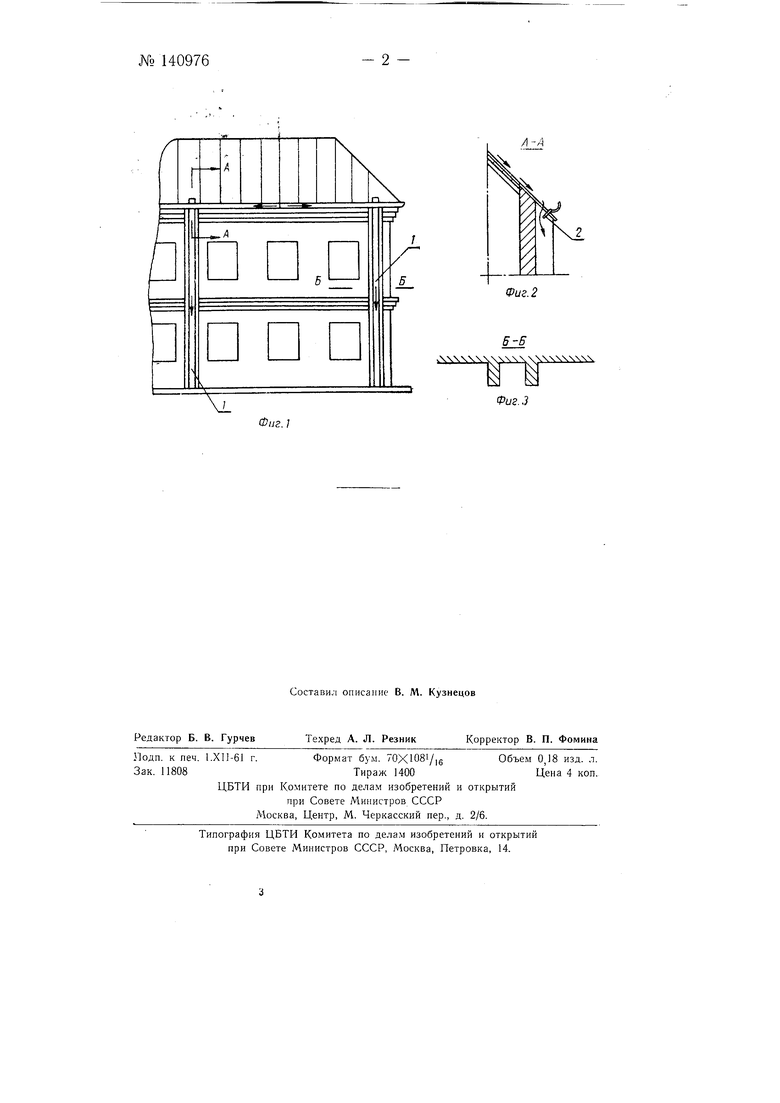

На фиг. 1 схематически показан фасад двухэтажного здания, оборудованного водосливными лотка.ми / прямоугольного сечения; нг фиг. 2-разрез А-А и на фиг. 3-разрез Б-Б на фиг. 1. Конструкция водосливного лотка ясна из чертежей и пояснения не требует. Стрелками на чертежах показано движение сточных вод. Водосливные лотки / могут изготавливаться прямоугольной, треугольной или полукруглой формы. Для уменьшения разбрызгивания устанавливается ограничитель 2. Поверхность лотков облицовывается водонепроницаемыми материалами, например метлахскими плитками или покрывается водостойкими красками, лаками и т. д.

Предмет изобретения

Способ отвода вод с крыш зданий, отличающийся тем, что, с целью отказа от применения наружных водосточных труб, для стока вод устраивают лотки, образуемые непосредственно в ограждающ11Х стеновых конструкциях.

Л А

Фиг. 3
