Устройство для массажа вымени животных Советский патент 1988 года по МПК A01J7/00

gjas.Z

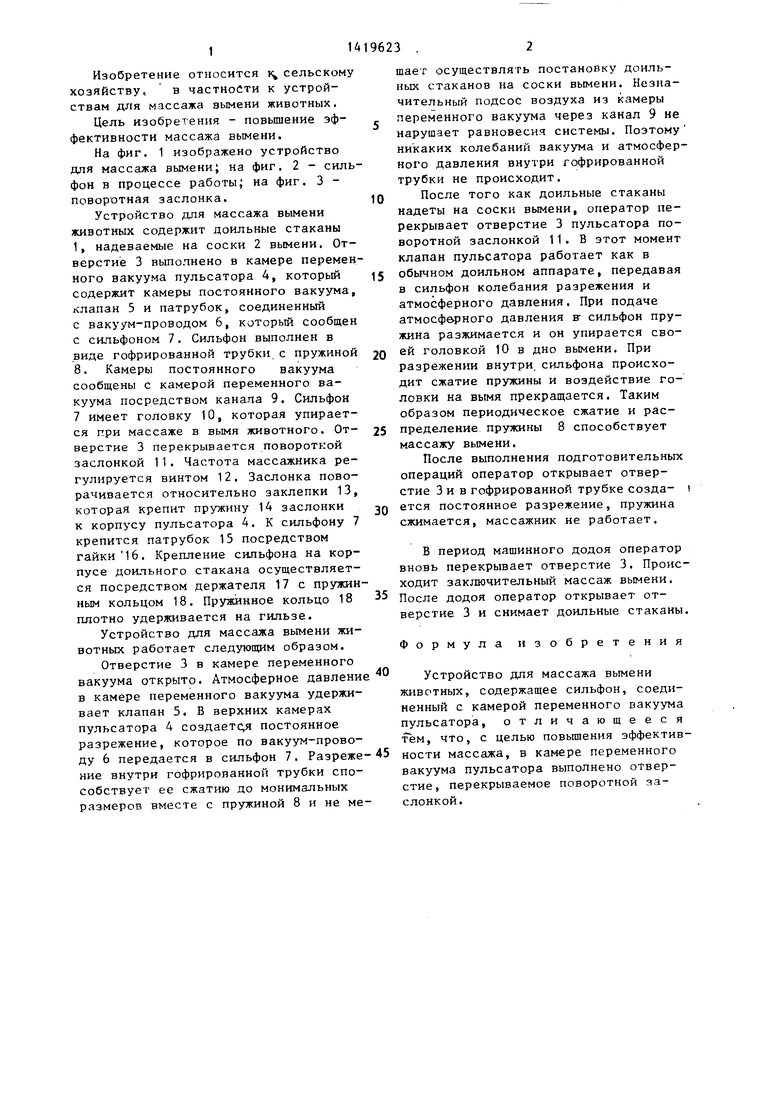

Изобретение относится i сельскому хозяйству, в частности к устройствам для массажа вымени животных.

Цель изобретения - повышение эффективности массажа вымени.

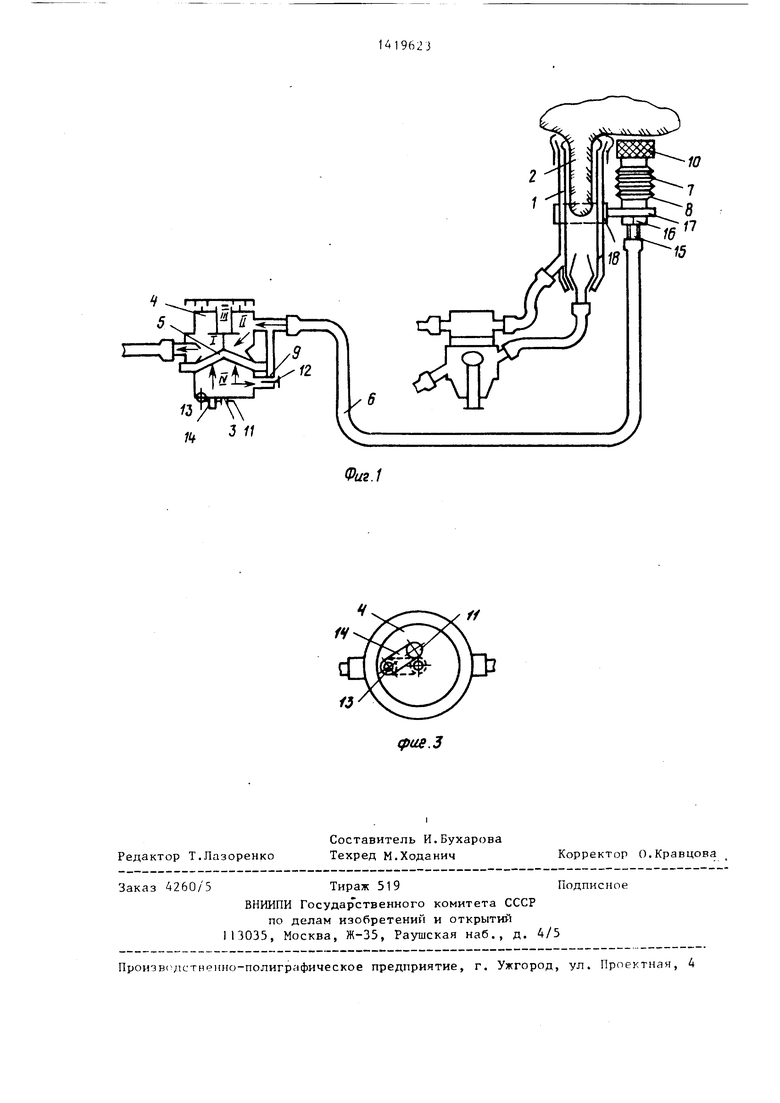

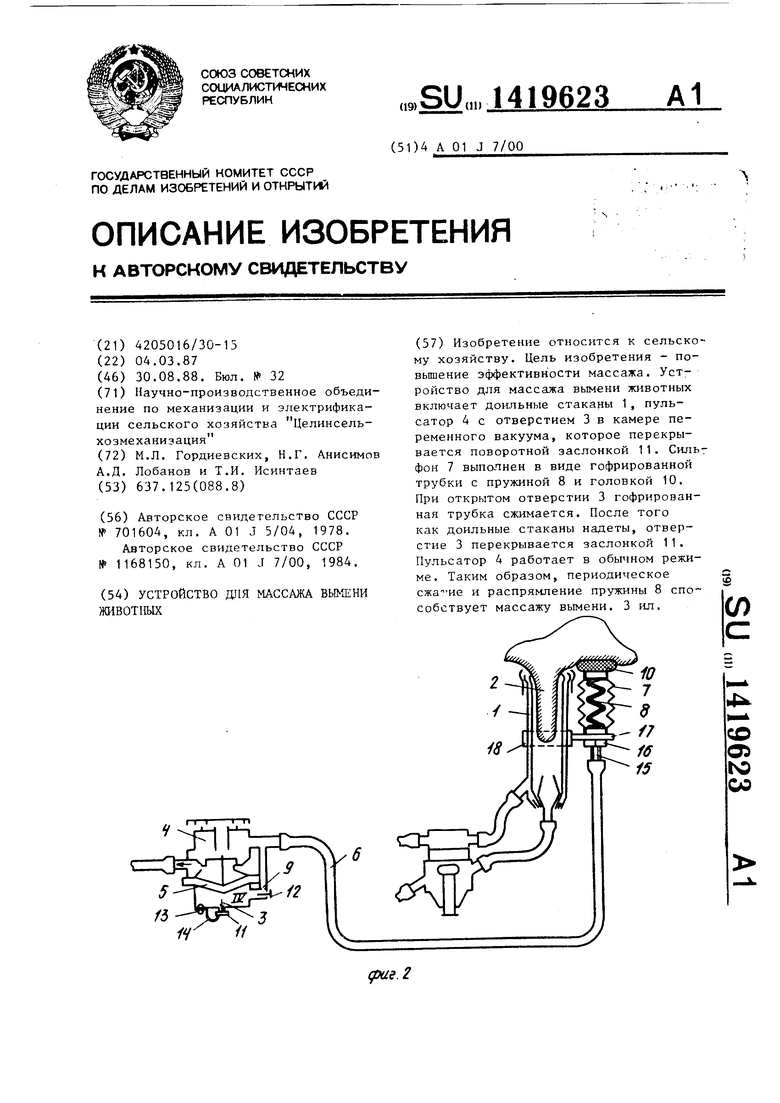

На фиг. 1 изображено устройство для массажа вымени; на фиг. 2 - силь- фон в процессе работы; на фиг. 3 - Поворотная заслонка.

Устройство для массажа вымени животных содержит доильные стаканы 1, надеваемые на соски 2 вымени. Отверстие 3 выполнено в камере переменного вакуума пульсатора 4, который содержит камеры постоянного вакуума, клапан 5 и патрубок, соединенный с вакуум-проводом 6, который сообщен с сильфоном 7. Сильфон выполнен в виде гофрированной трубки с пружиной 8. Камеры постоянного вакуума сообщены с камерой переменного вакуума посредством канапа 9. Сильфон 7 имеет головку 10, которая упирается при массаже в вымя животного. От- верстие 3 перекрывается поворотной заслонкой 11. Частота массажника регулируется винтом 12. Заслонка поворачивается относительно заклепки 13, которая крепит пружину 14 заслонки к корпусу пульсатора 4. К сильфону 7 крепится патрубок 15 посредством гайки 16. Крепление сильфона на корпусе доильного стакана осуществляется посредством держателя 17 с пружинным кольцом 18. Пруяшнное кольцо 18 плотно удерживается на гильзе.

Устройство для массажа вымени животных работает следующим образом.

Отверстие 3 в камере переменного вакуума открыто. Атмосферное давление в камере переменного вакуума удерживает клапан 5. В верхних камерах пульсатора 4 создаете постоянное разрежение, которое по вакуум-проводу 6 передается в сильфон 7. Разрежение внутри гофрированной трубки способствует ее сжатию до монимальных размеров вместе с пружиной 8 и не ме

0

5 0 5 п 5

5

0

шает осуществлять постановку доильных стаканов на соски вымени. Незначительный подсос воздуха из камеры переменного вакуума через канал 9 не нарушает равновесия системы. Поэтому никаких колебаний вакуума и атмосферного давления внутри гофрированной трубки не происходит.

После того как доильные стаканы надеты на соски вымени, оператор перекрывает отверстие 3 пульсатора поворотной заслонкой 11. В этот момент клапан пульсатора работает как в обычном доильном аппарате, передавая в сильфон колебания разрежения и атмосферного давления. При подаче атмосферного давления F сильфон пружина разжимается и он упирается своей головкой 10 в дно вымени. При разрежении внутри сильфона происходит сжатие пружины и воздействие головки на вымя прекращается. Таким образом периодическое сжатие и распределение пружины 8 способствует массажу вымени.

После выполнения подготовительных операций оператор открывает отверстие 3 и в гофрированной трубке созда- i ется постоянное разрежение, пружина сжимается, массажник не работает.

В период машинного додоя оператор вновь перекрывает отверстие 3. Происходит заключительный массаж вымени. После додоя оператор открывает отверстие 3 и снимает доильные стаканы.

Формула изобретения

Устройство для массажа вымени животных, содержащее сильфон, соединенный с камерой переменного вакуума пульсатора, отличающееся тем, что, с целью повьш1ения эффективности массажа, в камере переменного вакуума пульсатора выполнено отверстие, перекрываемое поворотной заслонкой.

Изобретение относится к сельскому хозяйству. Цель изобретения - повышение эффективности массажа. Устройство для массажа вымени животных включает доильные стаканы 1, пульсатор 4 с отверстием 3 в камере переменного вакуума, которое перекрывается поворотной заслонкой 11. Силь: фон 7 выполнен в виде гофрированной трубки с пружиной 8 и головкой 10. При открытом отверстии 3 гофрированная трубка сжимается. После того как доильные стаканы надеты, отверстие 3 перекрывается заслонкой 11. Пульсатор 4 работает в обычном режиме. Таким образом, периодическое сжа ; ие и распрямление пружины 8 способствует массажу вымени. 3 ил. (€ (Л Од Ю оо
