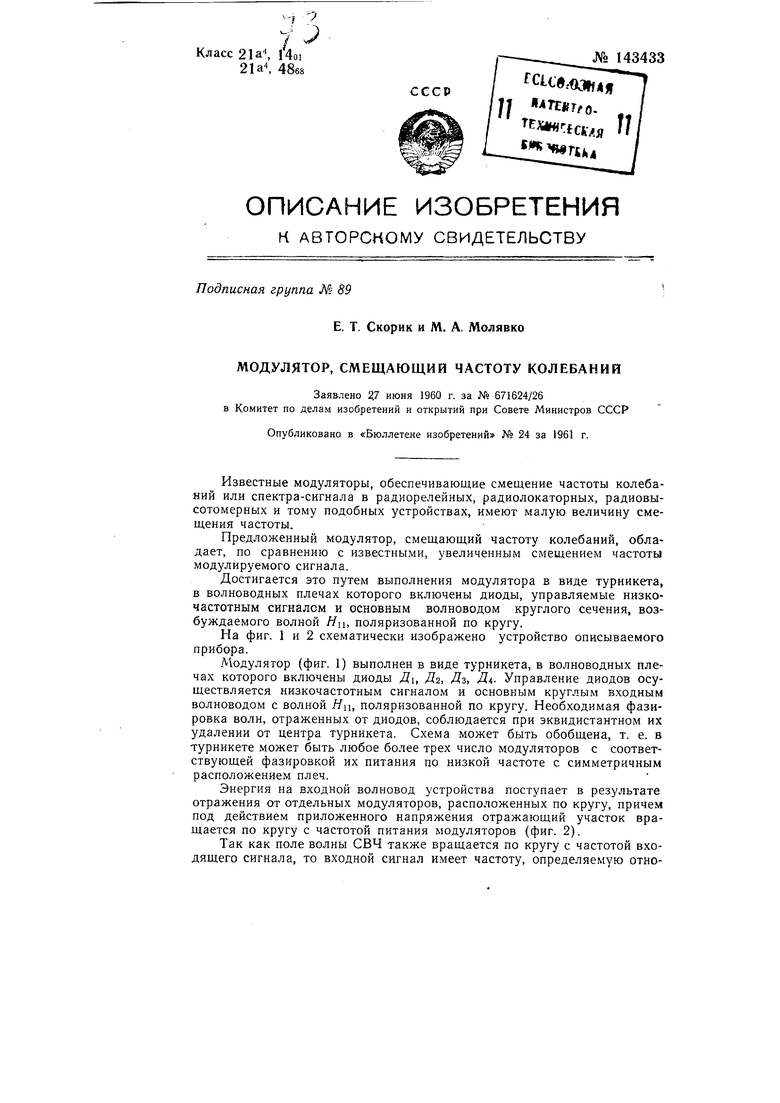

Модулятор смещающий частоту колебаний Советский патент 1961 года по МПК H03C7/02

Известные модуляторы, обеспечивающие смещение частоты колебаний или спектра-сигнала в радиорелейных, радиолокаторных, радиовысотомерных и тому подобных устройствах, имеют малую величину смещения частоты.

Предложенный модулятор, смещающий частоту колебаний, обладает, по сравнению с известными, увеличенным смещением частоты модулируемого сигнала.

Достигается это путем выполнения модулятора в виде турникета, в волноводных плечах которого включены диоды, управляемые низкочастотным сигналом и основным волноводом круглого сечения, возбуждаемого волной Яц, поляризованной по кругу.

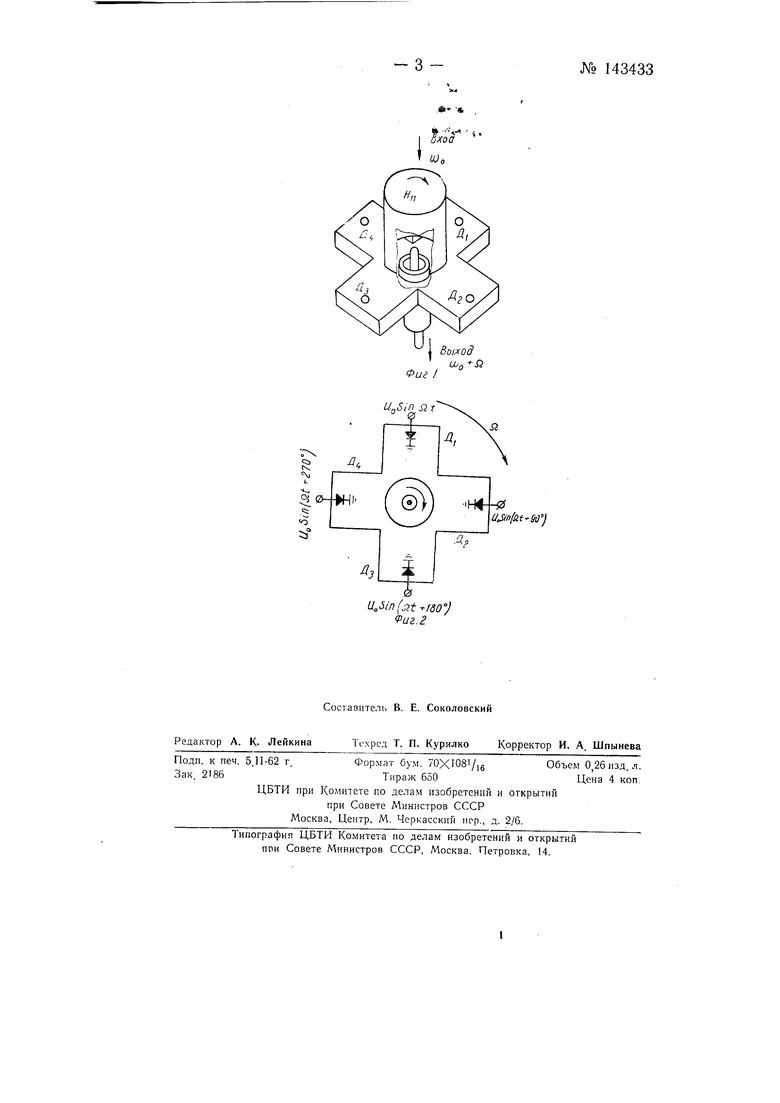

На фиг. 1 и 2 схематически изображено устройство описываемого прибора.

Модулятор (фиг. 1) выполнен в виде турникета, в волноводных плечах которого включены диоды Дь Д, Дз, Управление диодов осуществляется низкочастотным сигналом и основным круглым входным волноводом с волной Яп, поляризованной по кругу. Необходимая фазировка волн, отраженных от диодов, соблюдается при эквидистантном их удалении от центра турникета. Схема может быть обобщена, т. е. в турникете может быть любое более трех число модуляторов с соответствующей фазировкой их питания по низкой частоте с симметричным расположением плеч.

Энергия на входной волновод устройства поступает в результате отражения от отдельных модуляторов, расположенных по кругу, причем под действием приложенного напряжения отражающий участок вращается по кругу с частотой питания модуляторов (фиг. 2).

Так как поле волны СВЧ также вращается по кругу с частотой входящего сигнала, то входной сигнал имеет частоту, определяемую отно« t

,

.Л|ч1Ъ.

Фиг I
