Рисовая оросительная система Советский патент 1988 года по МПК A01G25/00

fff fff// ff7ff/Y / ffff/ffffr/

;

(У

Фиг2

Изобретение относится к сельскому хозяйству и может быть использовано при строительстве и эксплуатации рисовых оросительных систем.

Цель изобретения - предотвращение эрозии пахотного слоя рисовых полей.

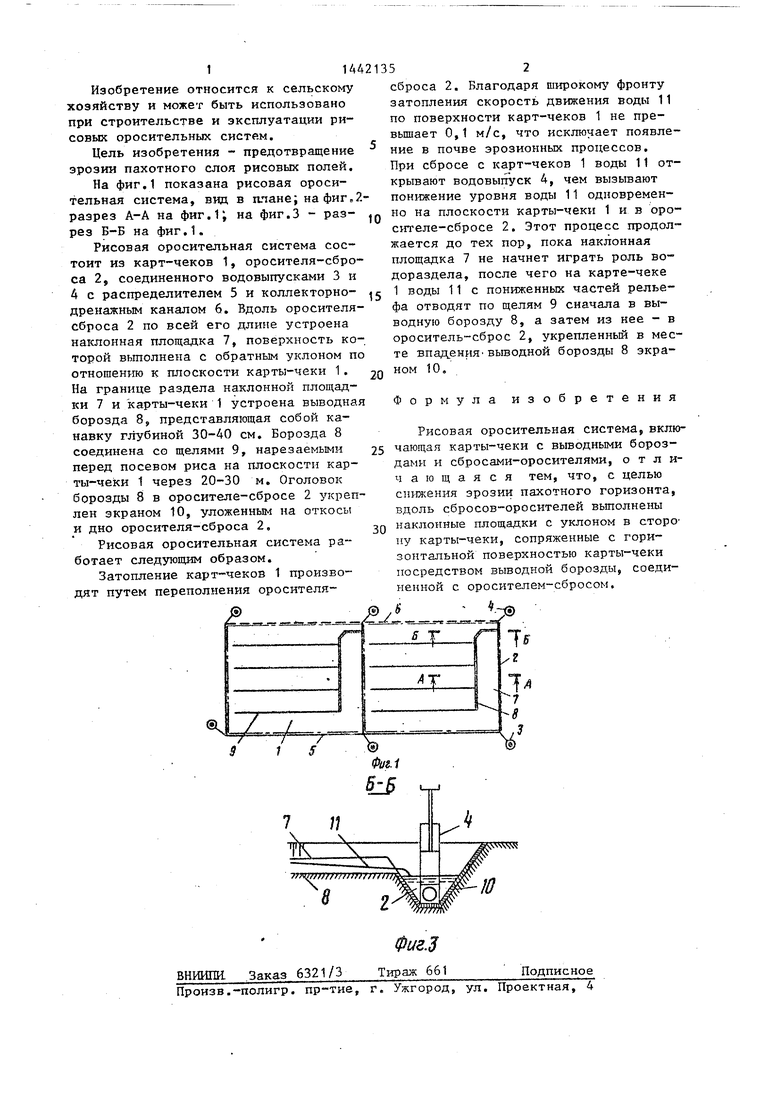

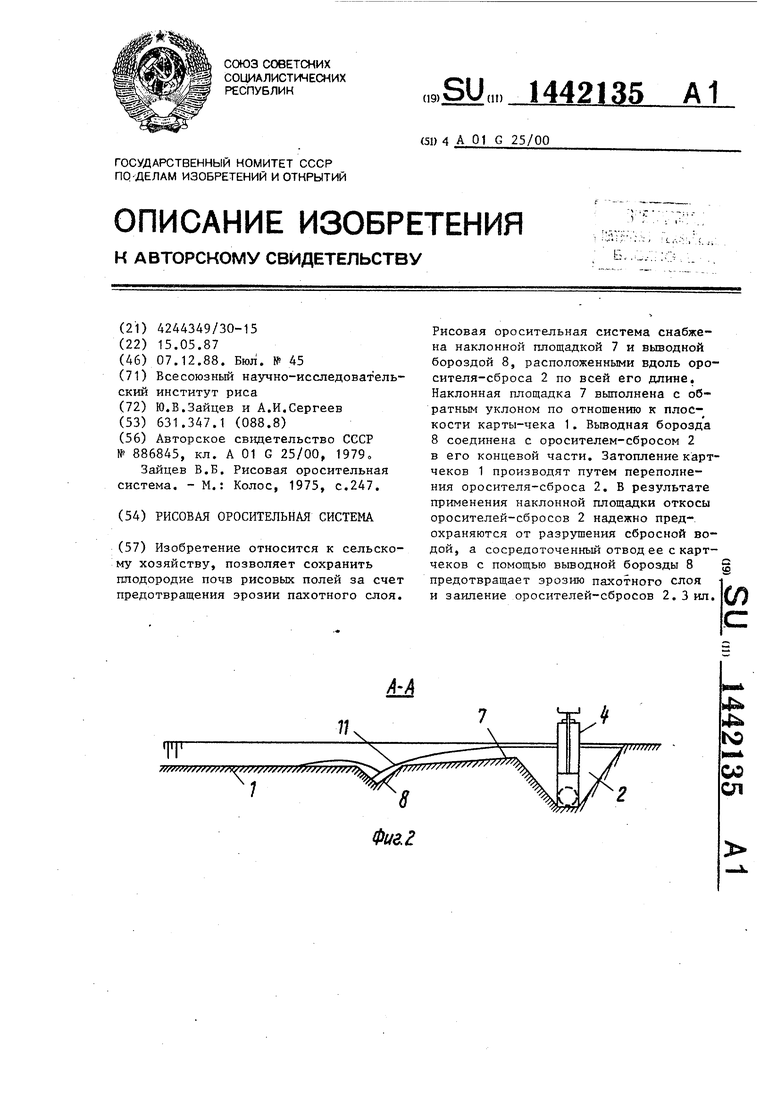

На фиг.1 показана рисовая оросительная система, вид в плане; на фиг, разрез А-А на фиг.1; на фиг.З - раз- рез Б-Б на фиг.1.

Рисовая оросительная система состоит из карт-чеков 1, оросителя-сброса 2, соединенного водовыпусками 3 и А с распределителем 5 и коллекторно- дренажным каналом 6. Вдоль оросителя сброса 2 по всей его длине устроена наклонная площадка 7, поверхность которой вьшолнена с обратным уклоном п отношен по к плоскости карты-чеки 1 . На границе раздела наклонной площадки 7 и карты-чеки 1 устроена выводна борозда 8, представляющая собой канавку глубиной 30-40 см. Борозда 8 соединена со щелями 9, нарезаемыми перед посевом риса на плоскости карты-чеки 1 через 20-30 м. Оголовок борозды 8 в оросителе-сбросе 2 укреплен экраном 10, уложенным на откосы и дно оросителя-сброса 2.

Рисовая оросительная система работает следующим образом.

Затопление карт-чеков 1 производят путем переполнения оросителя

.„™./

«

0 °

сброса 2. Благодаря широкому фронту затопления скорость движения воды 11 по поверхности карт-чеков 1 не пре- вьшает 0,1 м/с, что исключает появление в почве эрозионных процессов. При сбросе с карт-чеков 1 воды 11 открывают водовыпуск 4, чем вызывают понижение уровня воды 11 одновременно на плоскости карты-чеки 1 и в оросителе-сбросе 2. Этот процесс продолжается до тех пор, пока наклонная площадка 7 не начнет играть роль водораздела, после чего на карте-чеке с 1 воды 11 с пониженньк частей рельефа отводят по щелям 9 сначала в выводную борозду 8, а затем из нее - в ороситель-сброс 2, укрепленный в месте впадениявьшодной борозды 8 экра °

Формула изобретения

Рисовая оросительная система, вклю- чающая карты-чеки с выводньми бороздами и сбросами-оросителями, отличающаяся тем, что, с целью

°

спюкения эрозии пахотного горизонта, вдоль сбросов-оросителей вьшолнены наклонные площадки с уклоном в сторо ну картычеки, сопряженные с горизонтальной поверхностью карты-чеки посредством выводной борозды, соединенной с оросителем-сбросом.

f-Yft

Изобретение относится к сельскому хозяйству, позволяет сохранить плодородие почв рисовых полей за счет предотвращения эрозии пахотного слоя. Рисовая оросительная система снабжена наклонной площадкой 7 и выводной бороздой 8, расположенными вдоль оросителя-сброса 2 по всей его длине. Наклонная площадка 7 выполнена с обратным уклоном по отношению к плоскости карты-чека 1. Вьтодная борозда 8 соединена с оросителем-сбросом 2 в его концевой части. Затопление карт- чеков 1 производят путем переполнения оросителя-сброса 2, В результате применения наклонной площадки откосы оросителей-сбросов 2 надежно предохраняются от разрушения сбросной водой, а сосредоточенный отвод ее с карт- чеков с помощью вьшодной борозды 8 предотвращает эрозию пахотного слоя и заиление оросителей-сбросов 2.3 ил.
