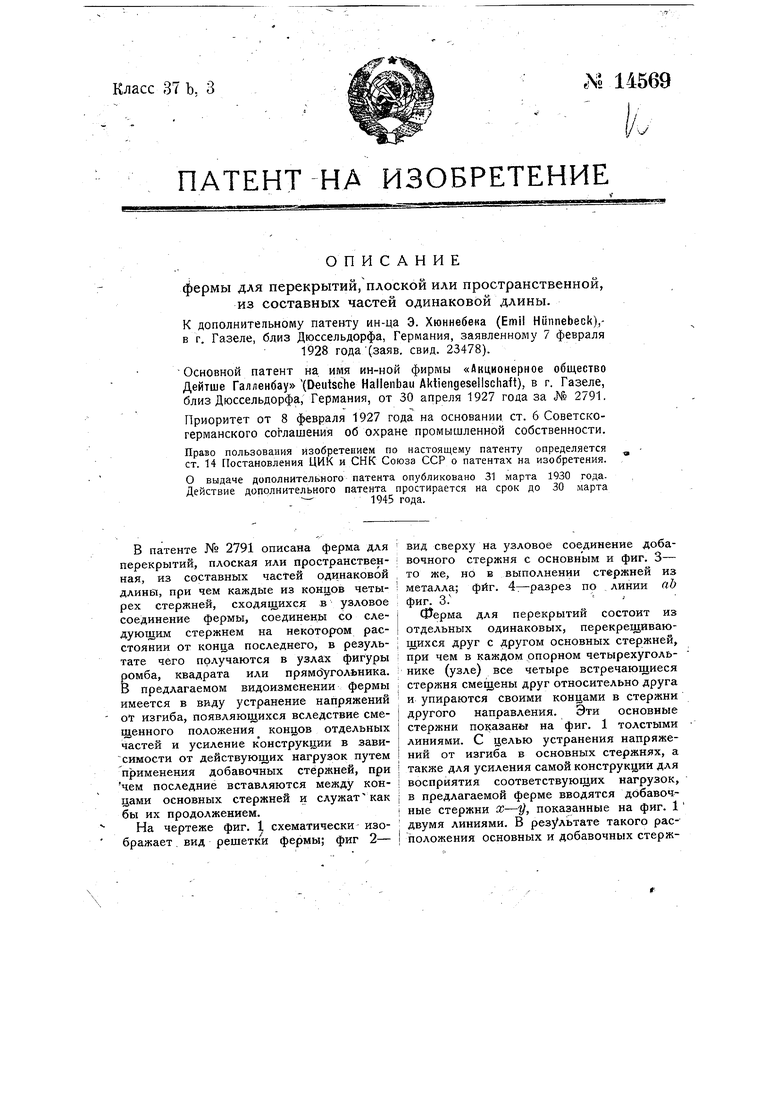

В патенте № 2791 описана ферма для перекрытий, плоская или пространственная, из составных частей одинаковой длина, при чем каждые из концов четырех стержней, сходящихся в узловое соединение фермы, соединены со следующим стержнем на некотором расстоянии от конца последнего, в результате чего получаются в узлах фигуры ромба, квадрата или прямоугольника. В предлагаемом видоизменении фермы имеется в виду устранение напряжений от изгиба, появляющихся вследствие смещенного положения концов отдельных частей и усиление конструкции в зави симости от действующих нагрузок путем применения добавочных стержней, при чем последние вставляются между концами основных стержней и служат как бы их продолжением.

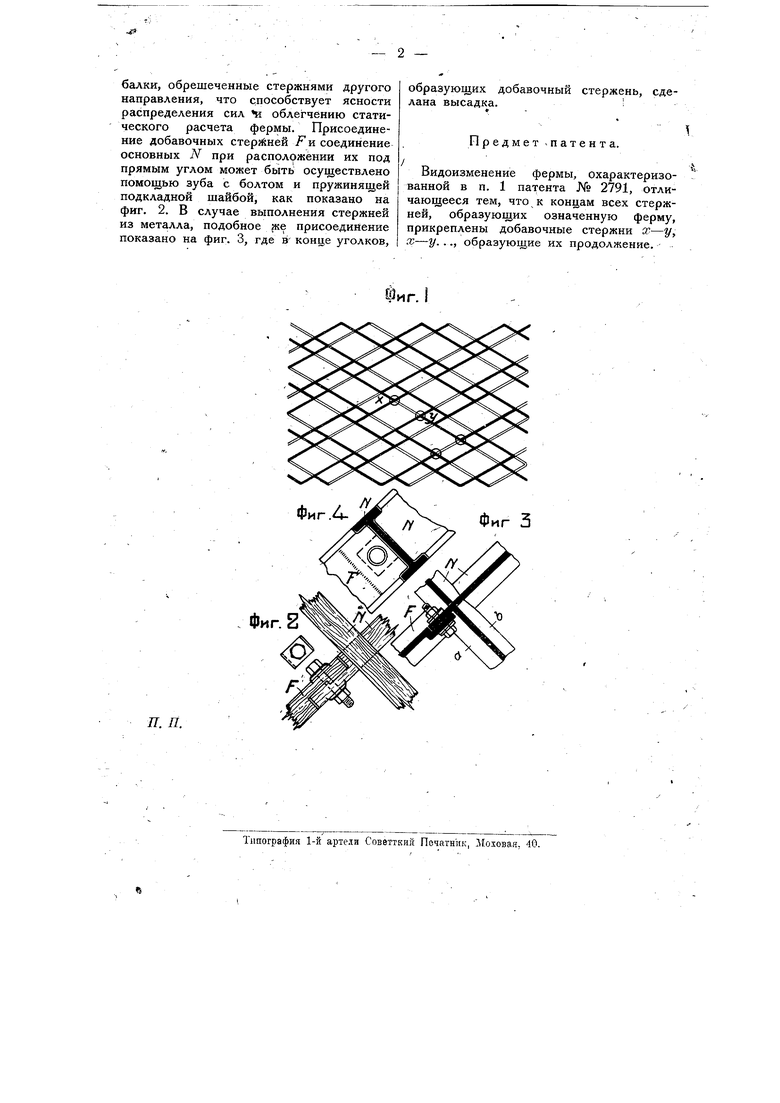

На чертеже фиг. 1 схематически изображает , вид решетки фермы; фиг 2-
вид сверху на узловое соединение добаi вочного стержня с основным и фиг. 3- то же, нО в выполнении стержней из : металла; фиг. 4:-разрез по линии cib : фиг. 3. ,
Ферма для перекрытий состоит из отдельных одинаковых, перекрещйваю щихся друг с другом основных стержней, i при чем в каждом опорном четырехуголь; нике (узле) все четыре встречающиеся стержня смещены друг относительно друга ; и упираются своими концами в стержни другого направления. Эти основные стержни показаны на фиг. 1 толстыми линиями. С целью устранения напряжений от изгиба в основных стержнях, а также для усиления самой конструкции для восприятия соответствующих нагрузок, в предлагаемой ферме вводятся добавочные стержни X-г/, показанные на фиг. 1 двумя линиями. В результате такого расположения основных и добавочных стержбалки, обрешеченные стержнями другого направления, что рпособствует ясности распределения сил 41 облегчению статического расчета фермы. Присоединение добавочных стержней FK соединение основных N при расположении их под прямым углом может бытЬ осуществлено помощью зуба с болтом и пружинящей подкладной шайбой, как показано на фиг. 2. В случае выполнения стержней из металла, подобное же присоединение показано на фиг. 3, где в конце уголков.
образующих добавочный стержень, сделана высадка.
Предмет -патента.
Видоизменение фермы, охарактеризованной в п. 1 патента JVb 2791, отличающееся тем, что к концам всех стержней, образующих означенную ферму, прикреплены добавочные стержни х-у, X-у. .., образующие их продолжение.
