Замедляющая система в виде замкнутого в кольцо диафрагмированного волновода для синхротронов Советский патент 1962 года по МПК H05H13/04

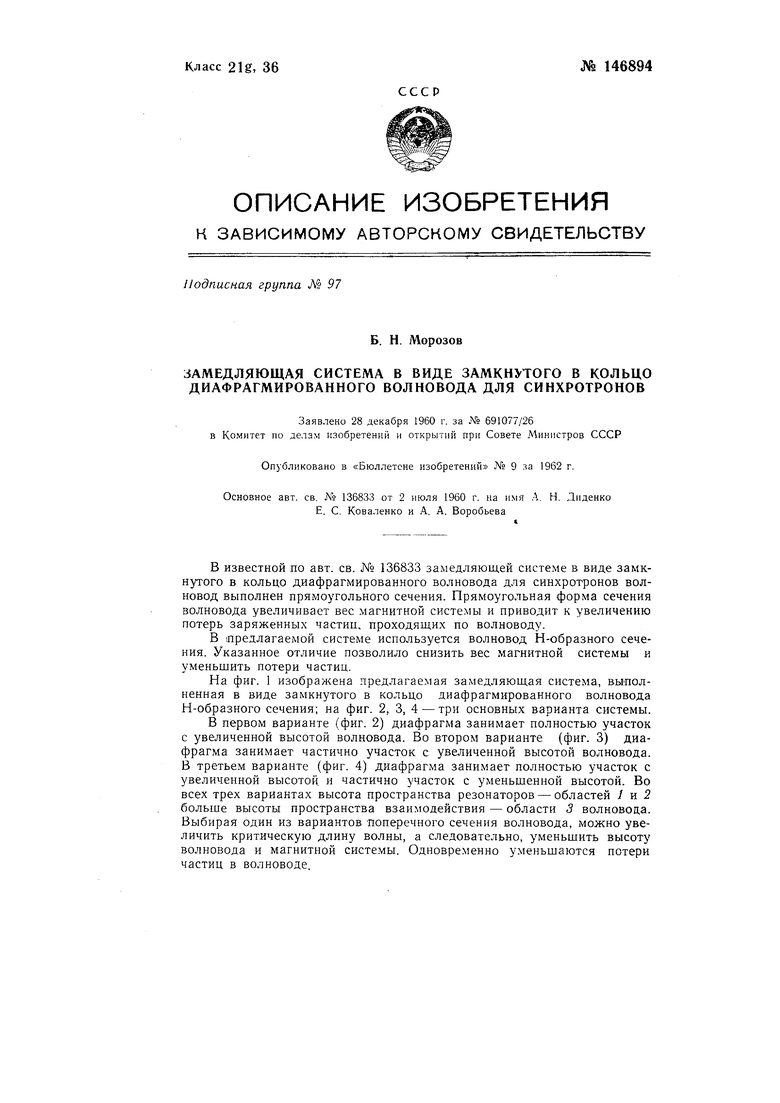

В известной по авт. св. № 136833 замедляющей системе в виде замкнутого в кольцо диафрагмированного волновода для синхротронов волновод выполнен прямоугольного сечения. Прямоугольная форма сечения волновода увеличивает вес магнитной системы и приводит к увеличению потерь заряженных частип, проходящих по волноводу.

В предлагаемой системе используется волновод Н-образного сечения. Указанное отличие позволило снизить вес магнитной системы и уменьшить потери частиц.

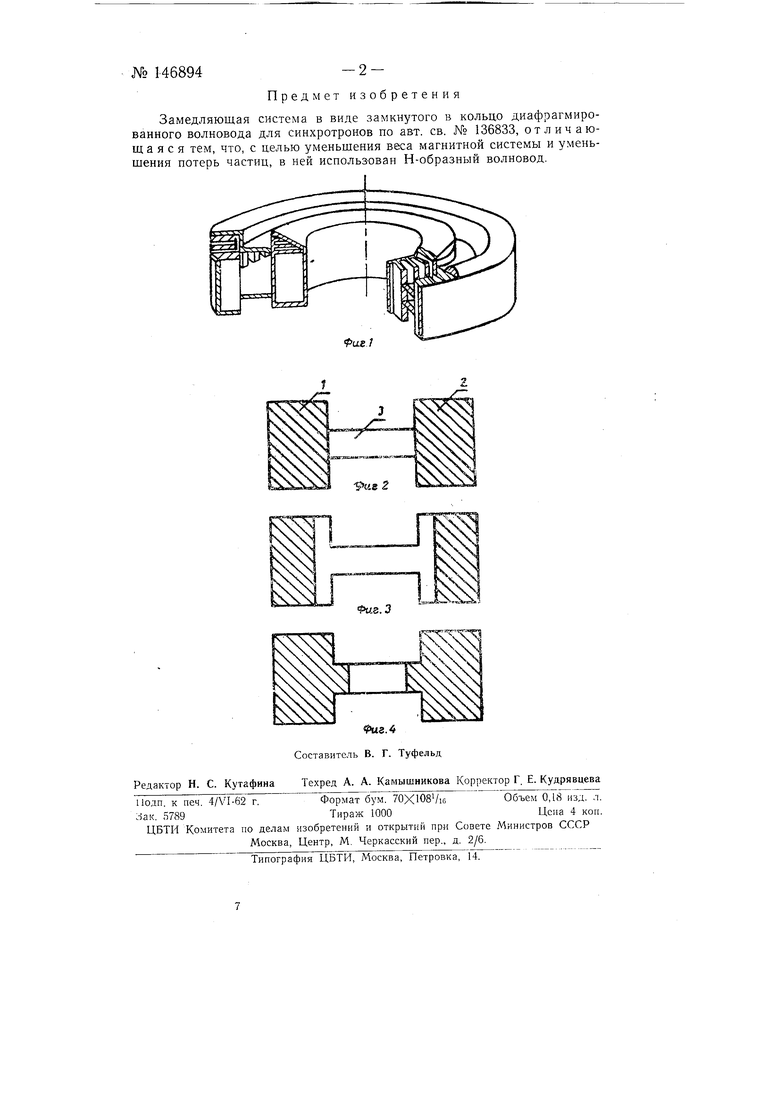

На фиг. 1 изображена предлагаемая замедляющая система, выполненная в виде замкнутого в кольцо диафрагмированного волновода Н-образного сечения; на фиг. 2, 3, 4 - три основных варианта системы.

В первом варианте (фиг. 2) диафрагма занимает полностью участок с увеличенной высотой волновода. Во втором варианте (фиг. 3) диафрагма занимает частично участок с увеличенной высотой волновода. Б третьем варианте (фиг. 4) диафрагма занимает полностью участок с увеличенной высотой и частично участок с уменьшенной высотой. Во всех трех вариантах высота пространства резонаторов - областей / и .2 больше высоты пространства взаимодействия - области 3 волновода. Выбирая один из вариантов поперечного сечения волновода, можно увеличить критическую длину волны, а следовательно, уменьщить высоту волновода и магнитной системы. Одновременно у.меньщаются потери частиц в волноводе.
