Шахтная перемычка Советский патент 1989 года по МПК E21F1/14

///////////////////////////////////////////////////

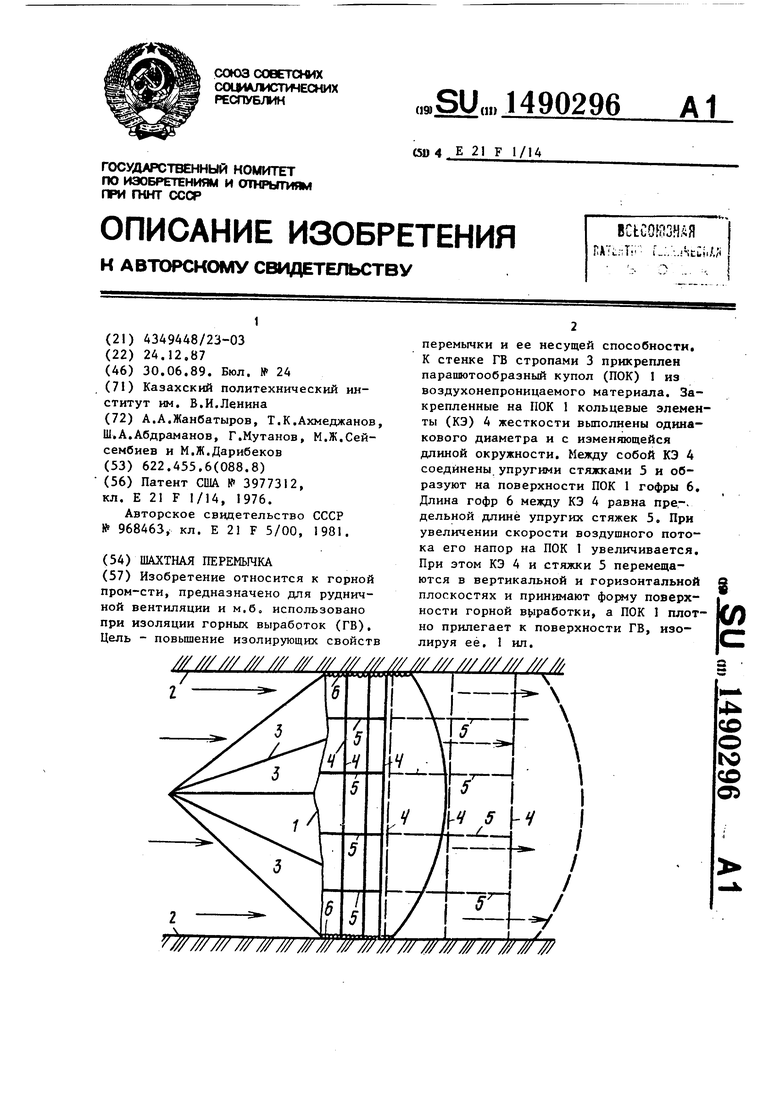

Изобретение относится к горной пром-сти, предназначено для рудничной вентиляции и м.б. использовано при изоляции горных выработок (ГВ). Цель - повышение изолирующих свойств перемычки и ее несущей способности. К стенке ГВ стропами 3 прикреплен парашютообразный купол (ПОК) 1 из воздухонепроницаемого материала. Закрепленные на ПОК 1 кольцевые элементы (КЭ) 4 жесткости выполнены одинакового диаметра и с изменяющейся длиной окружности. Между собой КЭ 4 соединены упругими стяжками 5 и образуют на поверхности ПОК 1 гофры 6. Длина гофр 6 между КЭ 4 равна предельной длине упругих стяжек 5. При увеличении скорости воздушного потока его напор на ПОК 1 увеличивается. При этом КЭ 4 и стяжки 5 перемещаются в вертикальной и горизонтальной плоскостях и принимают форму поверхности горной выработки, а ПОК 1 плотно прилегает к поверхности ГВ, изолируя ее. 1 ил.

у//////////////////////////////////////////// /////////

со о to

сэ

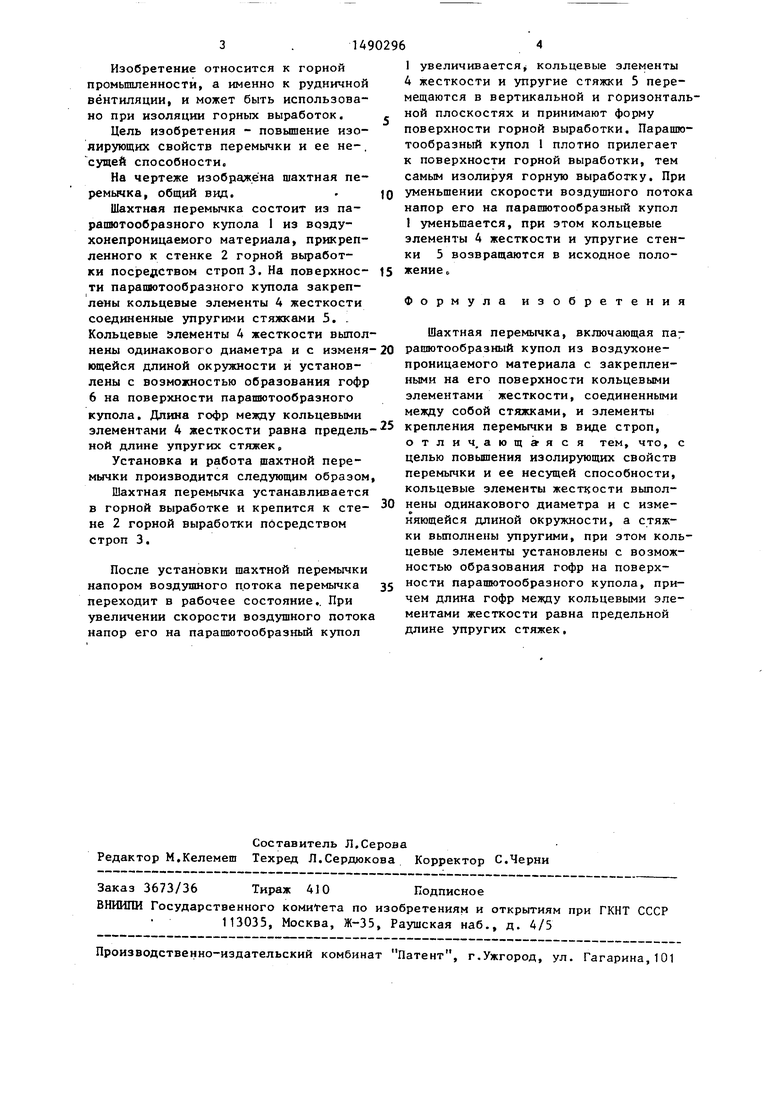

Изобретение относится к горной промышленности, а именно к рудничной вентиляции, и может быть использовано при изоляции горных выработок.

Цель изобретения - повышение изолирующих свойств перемычки и ее не-. сущей способности.

На чертеже изображена шахтная перемычка, общий вид.

Шахтная перемычка состоит из па- рашютообразного купола 1 из возду- хонепроиицаемого материала, прикреп1 увеличивается, кольцевые элементы 4 жесткости и упругие стяжки 5 перемещаются в вертикальной и горизонтал ной плоскостях и принимают форму поверхности горной выработки. Парашго- тообразный купол 1 плотно прилегает к поверхности горной выработки, тем самым изолируя горную выработку. При уменьшении скорости воздушного поток напор его на параппотообразный купол I уменьшается, при этом кольцевые злементы 4 жесткости и упругие стенки 5 возвращаются в исходное пололенного к стенке 2 горной выработки посредством строп 3. На поверхнос- 15 жение ти парашютообразного купола закреплены кольцевые элементы 4 жесткости Формула соединенные упругими стяжками 5. .

Кольцевые элементы 4 жесткости выпол- Шахтная перемычка, включающая паг нены одинакового диаметра и с изменя- 20 рашютообразный купол из воздухоне- ющейся длиной окружности и установлены с возможностью образования гофр 6 на поверхности парашютообразного

купола. Длина гофр между кольцевыми

элементами 4 жесткости равна предель-25 крепления перемычки в виде строп.

изобретения

проницаемого материала с закрепленными на его поверхности кольцевыми элементами жесткости, соединенными между собой стяжками, и злементы

ной длине упругих стяжек.

Установка и работа щахтной перемычки производится следующим образом.

Шахтная перемычка устанавливается в горной выработке и крепится к стене 2 горной выработки пЬсредством строп 3.

После установки шахтной перемьмки напором воздушного потока перемычка переходит в рабочее состояние.. При увеличении скорости воздушного потока напор его на парашютообразный купол

1 увеличивается, кольцевые элементы 4 жесткости и упругие стяжки 5 перемещаются в вертикальной и горизонтальной плоскостях и принимают форму поверхности горной выработки. Парашго- тообразный купол 1 плотно прилегает к поверхности горной выработки, тем самым изолируя горную выработку. При уменьшении скорости воздушного потока напор его на параппотообразный купол I уменьшается, при этом кольцевые злементы 4 жесткости и упругие стенки 5 возвращаются в исходное положениеФормула

изобретения

Шахтная перемычка, включающая паг рашютообразный купол из воздухоне-

проницаемого материала с закрепленными на его поверхности кольцевыми элементами жесткости, соединенными между собой стяжками, и злементы

отлич. ающаяся тем, что, с целью повышения изолирующих свойств перемычки и ее несущей способности, кольцевые злементы жесткости выполнены одинакового диаметра и с изменяющейся длиной окружности, а стяжки вьшолнены упругими, при зтом кольцевые злементы установлены с возможностью образования гофр на поверхности парашютообразного купола, причем длина гофр между кольцевыми элементами жесткости равна предельной длине упругих стяжек.
