Узкополосный усилитель мощности Советский патент 1989 года по МПК H03F3/60

(21)4161103/24-09

(22)12„12„86

(46) 30о07.89о Бюло № 28

(71) Ленинградский политехнический

институт иМо М.ИоКалинина

(73) М.СоСкабовский

(53)62Ь375 (Q88o8)

(56)Индык В.Ио, Котелков В.В., Скабовский М.Со Низкгчастотные флуктуации в усилителе СВЧ на биполярном транзисторе. Электронная техника„ Сер.1. Эле ктроника СВЧ, выПоЗ, 1986,

с 25-29 о

Авторское свидетельство СССР № 316177, кл. Н 03 F 3/60, 1970о

Шварц НоЗ. Линейные транзисторные усилители СВЧо М.: Советское радио, 1980, с.305, рис.14,1г.

(54)УЗКОПОЛОСНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ.

(57)Изобретение относится к радио- техникео Цель изобретения - уменьшение НЧ модуляционных флуктуации фазы усиливаемого сигнала, вносимых биполярным транзистором (БП)о Входной

сигнал через резонансную цепь (РЦ) 2 попадает на БП 1, с коллектора которого через РЦ 3 усиленный сигнал проходит на выход усилителя. Цепи 4 развязки обеспечивают разделение сигнальных и питающих цепей усилителя. Цепи питания, выполненные на резисторах 5-10, обеспечивают подачу на БП 1 постоянного напряжения смешения РЦ 2 и 3 формируют АЧХ усилителя, НЧ флуктуации тока коллектора БП 1 приводят к флуктуациям напряжения на его коллекторном переходе и вследствие значительной крутизны ФЧХ усилителя - к модуляции флуктуациями напряжения на коллекторном переходе фазы выходного сигнала. Включение конденсатора 11 в цепи питания коллектора БП 1 приводит к шунтированию емкости коллекторного перехода емкостью конденсатора 11 и, как следствие, к уменьшению напряжения флуктуации на коллекторном переходе. ЦеЛь достигается выбором величины емкости конденсатора 11 из заданного соотношения 1 ил о

в

(Л

со

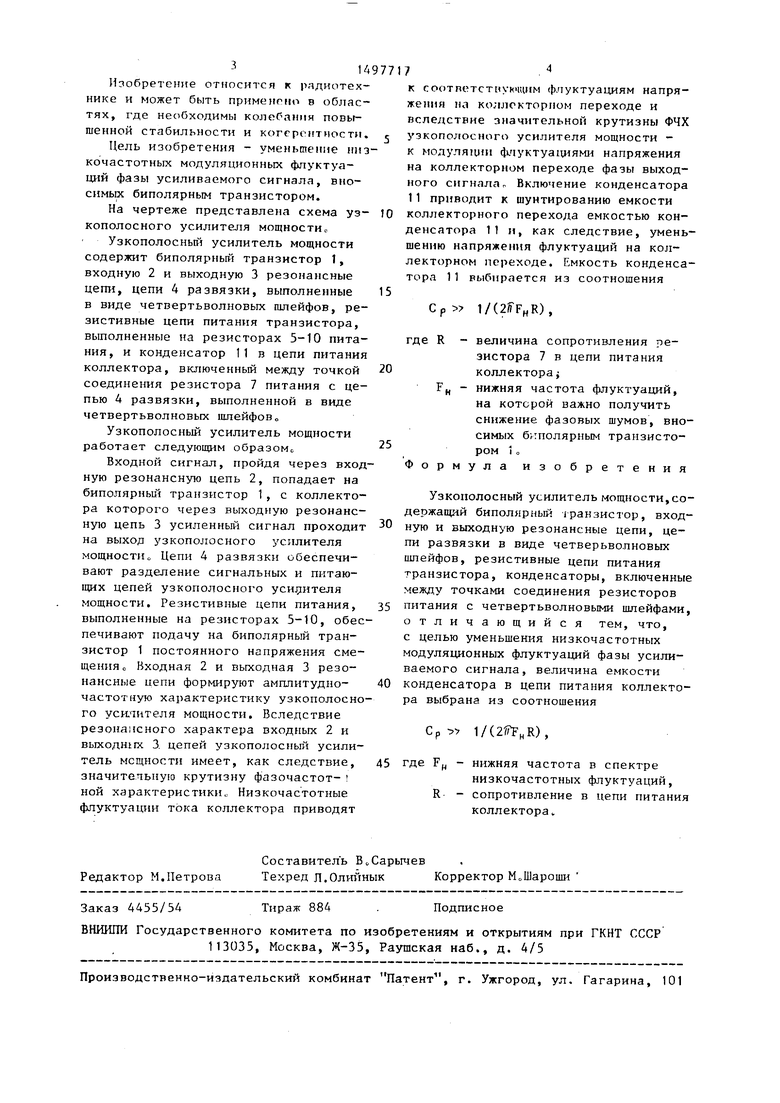

Изобретение относится к радиотехнике и может быть применено в областях, где необходимы колебания повышенной стабильности и когерентности,

Цель изобретения - уменьгоение низкочастотных модуляционных флуктуации фазы усиливаемого сигнала, вно- симьгх биполярным транзистором.

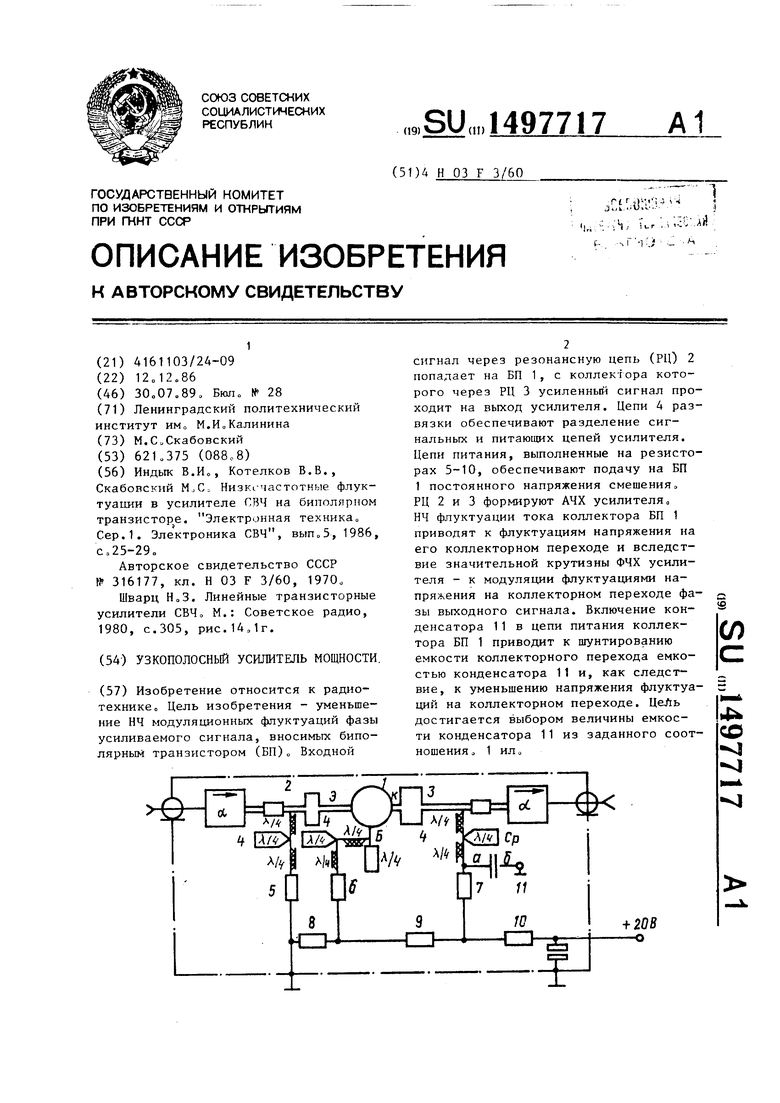

На чертеже представлена схема уз- кополосного усилителя мощности.

Узкополосный усилитель мощности содержит биполярньй транзистор 1, входную 2 и выходную 3 резонансные цепи, цепи 4 развязки, выполненные в виде четвертьволновых шлейфов, ре- зистивные цепи питания транзистора, выполненные на резисторах 5-10 питания, и конденсатор 11 в цепи питания коллектора, включенный между точкой соединет1я резистора 7 питания с цепью 4 развязки, выполненной в виде четвертьволновьгх шлейфов«

Узкополосный усилитель мощности работает следующим образомо

Входной сигнал, пройдя через входную резонансную цепь 2, попадает на биполярный транзистор 1, с коллектора которого через выходную резонансную цепь 3 усиленньм сигнал проходит на выход узкополосного усилителя мощности Цепи 4 развязки обеспечивают разделение сигнальных и питающих цепей узкополосного усилителя мощности. Резистивные цепи питания, выполненные на резисторах 5-10, обеспечивают подачу на биполярный транзистор 1 постоянного напряжения смещения Входная 2 и выходная 3 резонансные цепи формируют амплитудно- частотную характеристику узкополосного усичителя мощности. Вследствие резонансного характера входных 2 и ВЫХОДН1ГХ 3. цепей узкополосньш усилитель мощности имеет, как следствие, значительную крутизну фазочастот- ной характеристикио Низкочастотные флуктуации тока коллектора приводят

7.4

к соответстнуиччим флуктуациям напряжения на Ko;iJioKTopiioM переходе и вследствие значительной крутизны ФЧХ узкополосного усилителя мощности - к модулятиш 4 - 1уктуа1а1ями напряжения на коллекторном переходе фазы выходного сигнала„ Включение конденсатора 11 приводит к шунтированию емкости коллекторного перехода емкостью конденсатора 11 и, как следствие, уменьшению напряжения флуктуации на коллекторном переходе. Емкость конденсатора 11 выбирается из соотношения

Ср 1/(),

где R - величина сопротивления резистора 7 в цепи питания коллектора;

Р„ - нижняя частота флуктуации, на которой важно получить снижение фазовых шумов, вносимых биполярным транзистором 1 о

Формула изобретения

Узкополосный усилитель мощности,содержащий биполярный транзистор, входную и выходную резонансные цепи, цепи развязки в виде четверьволновых шлейфов, резистивные цепи питания транзистора, конденсаторы, включенные между точками соединения резисторов питания с четвертьволновыми шлейфами, отличающийся тем, что, с целью уменьшения низкочастотных модуляционных флуктуации фазы усиливаемого сигнала, величина емкости конденсатора в цепи питания коллектора выбрана из соотношения

Ср 1/(,

где F - нижняя частота в спектре

низкочастотных флуктуации, R - сопротивление в цепи питания коллектора

Изобретение относится к радиотехнике. Цель изобретения - уменьшение НЧ модуляционных флуктуаций фазы усиливаемого сигнала, вносимых биполярным транзистором (БП). Входной сигнал через резонансную цепь (РЦ) 2 попадает на БП 1, с коллектора которого через РЦ 3 усиленный сигнал проходит на выход усилителя. Цепи 4 развязки обеспечивают разделение сигнальных и питающих цепей усилителя. Цепи питания, выполненные на резисторах 5-10, обеспечивают подачу на БП 1 постоянного напряжения смещения. РЦ 2 и 3 формируют АЧХ усилителя. НЧ флуктуации тока коллектора БП 1 приводят к флуктуациям напряжения на его коллекторном переходе, и вследствие значительной крутизны ФЧХ усилителя - к модуляции флуктуациями напряжения на коллекторном переходе фазы выходного сигнала. Включение конденсатора 11 в цепи питания коллектора БП 1 приводит к шунтированию емкости коллекторного перехода емкостью конденсатора 11 и, как следствие, к уменьшению напряжения флуктуаций на коллекторном переходе. Цель достигается выбором величины емкости конденсатора 11 из заданного соотношения. 1 ил.

Составитель В„Сарычев Редактор М.Петрова Техред Л. Корректор М„Шароши

Заказ 4455/54

Тираж 884

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное
