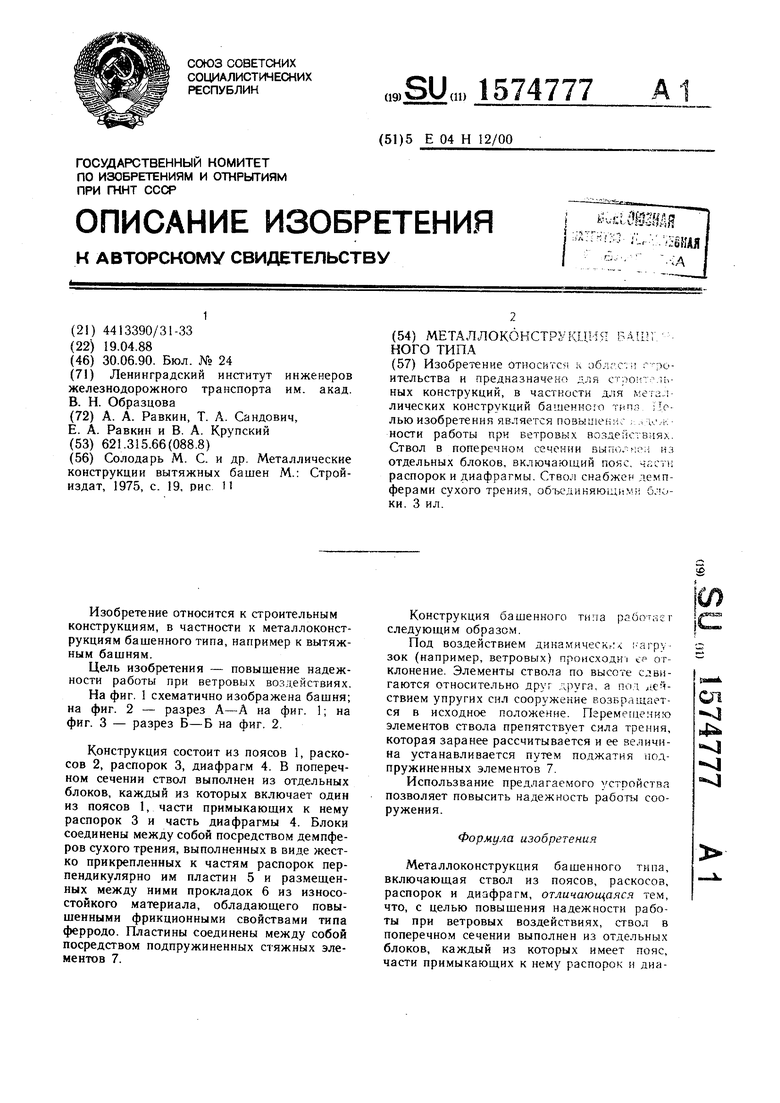

Металлоконструкция башенного типа Советский патент 1990 года по МПК E04H12/00

Изобретение относится к строительным конструкциям, в частности к металлоконструкциям башенного типа, например к вытяжным башням.

Цель изобретения - повышение надежности работы при ветровых воз 1ействиях.

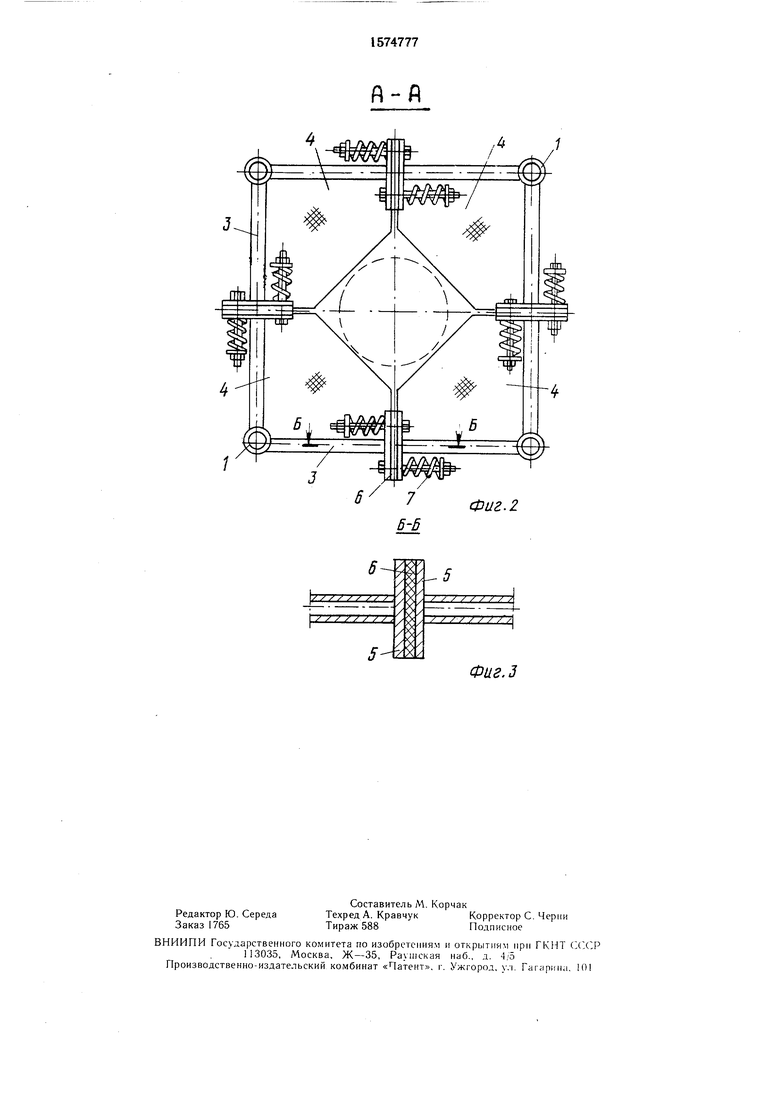

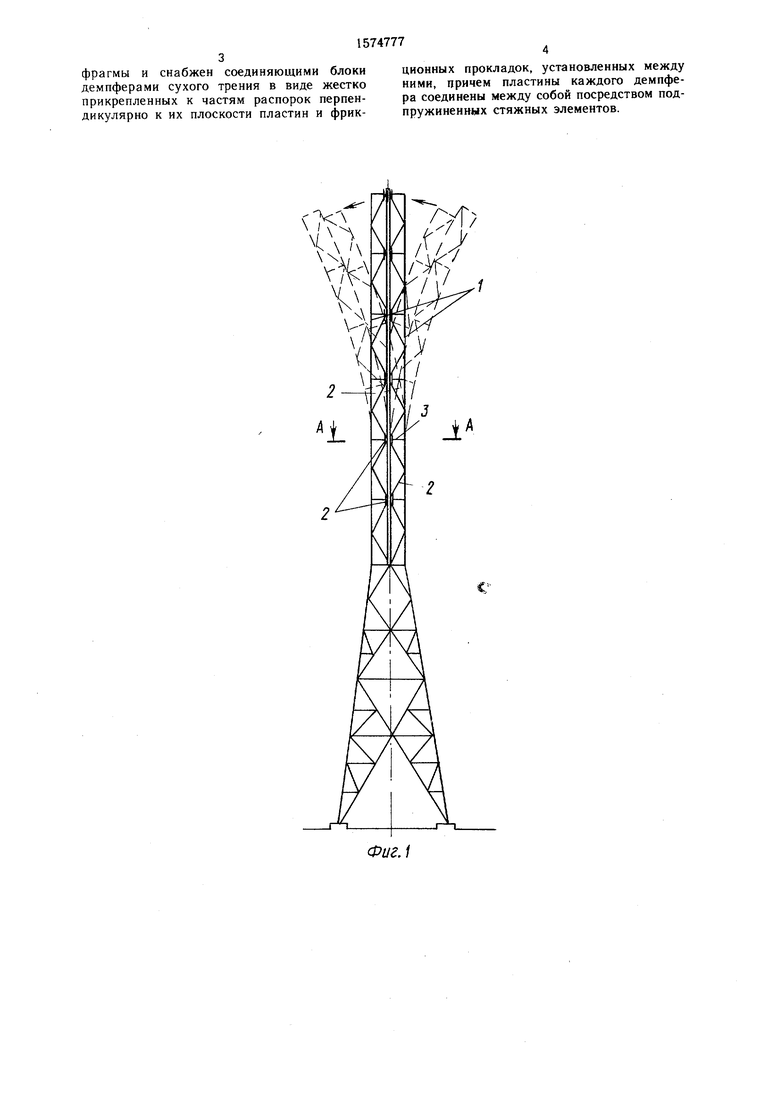

На фиг. 1 схематично изображена башня; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2

Конструкция состоит из поясов 1, раскосов 2, распорок 3, диафрагм 4. В поперечном сечении ствол выполнен из отдельных блоков, каждый из которых включает один из поясов 1, части примыкающих к нему распорок 3 и часть диафрагмы 4. Блоки соединены между собой посредством демпферов сухого трения, выполненных в виде жестко прикрепленных к частям распорок перпендикулярно им пластин 5 и размещенных между ними прокладок 6 из износостойкого материала, обладающего повышенными фрикционными свойствами типа ферродо. Пластины соединены между собой посредством подпружиненных стяжных элементов 7.

Конструкция башенного ти ta paoor i следующим образом

Под воздействием динамически : агр зок (например, ветровых) происходи t отклонение Элементы ствола по высоте слви- гаются относительно чруга, а по; действием упругих сил сооружение возьрдщает- ся в исходное положение Перемещению элементов ствола препятствует сила трения, которая заранее рассчитывается и ее величина устанавливается путем поджатия подпружиненных элементов 7

Использвание предлагаемого устройства позволяет повысить надежность работы сооружения.

Формула изобретения

Металлоконструкция башенного типа, включающая ствол из поясов, раскосов, распорок и диафрагм, отличающаяся тем, что, с целью повышения надежности работы при ветровых воздействиях, ствол в поперечном сечении выполнен из отдельных блоков, каждый из которых имеет пояс, части примыкающих к нему распорок и диаСп 1 4 --Л

фрагмы и снабжен соединяющими блоки демпферами сухого трения в виде жестко прикрепленных к частям распорок перпендикулярно к их плоскости пластин и фрикционных прокладок, установленных между ними, причем пластины каждого демпфера соединены между собой посредством подпружиненных стяжных элементов.

Изобретение относится к области строительства и предназначено для строительных конструкций, в частности для металлических конструкций башенного типа. Целью изобретения является повышение надежности работы при ветровых воздействиях. Ствол в поперечном сечении выполнен из отдельных блоков, включающих пояс, части распорок и диафрагмы. Ствол снабжен демпферами сухого трения, объединяющими блоки. 3 ил.

ФигЛ

fl-fl

6 7

Б-5

Фиг. 2.

Фиг.З
