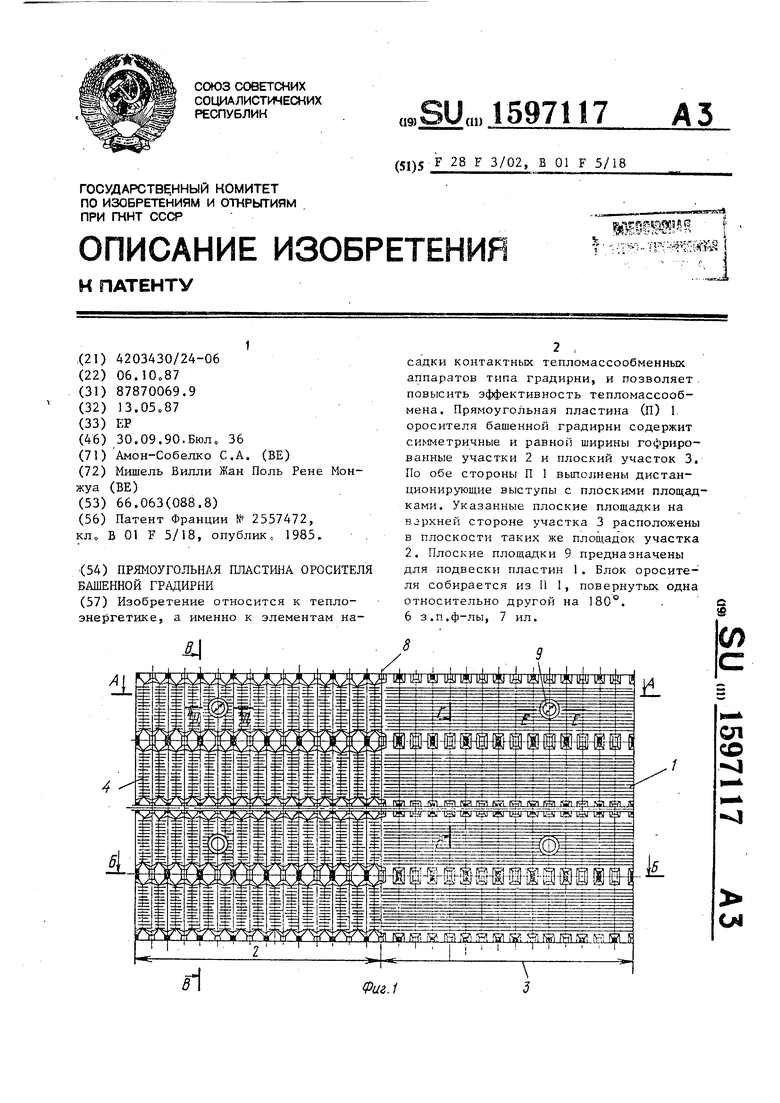

Прямоугольная пластина оросителя башенной градирни Советский патент 1990 года по МПК F28F3/02 B01F5/18

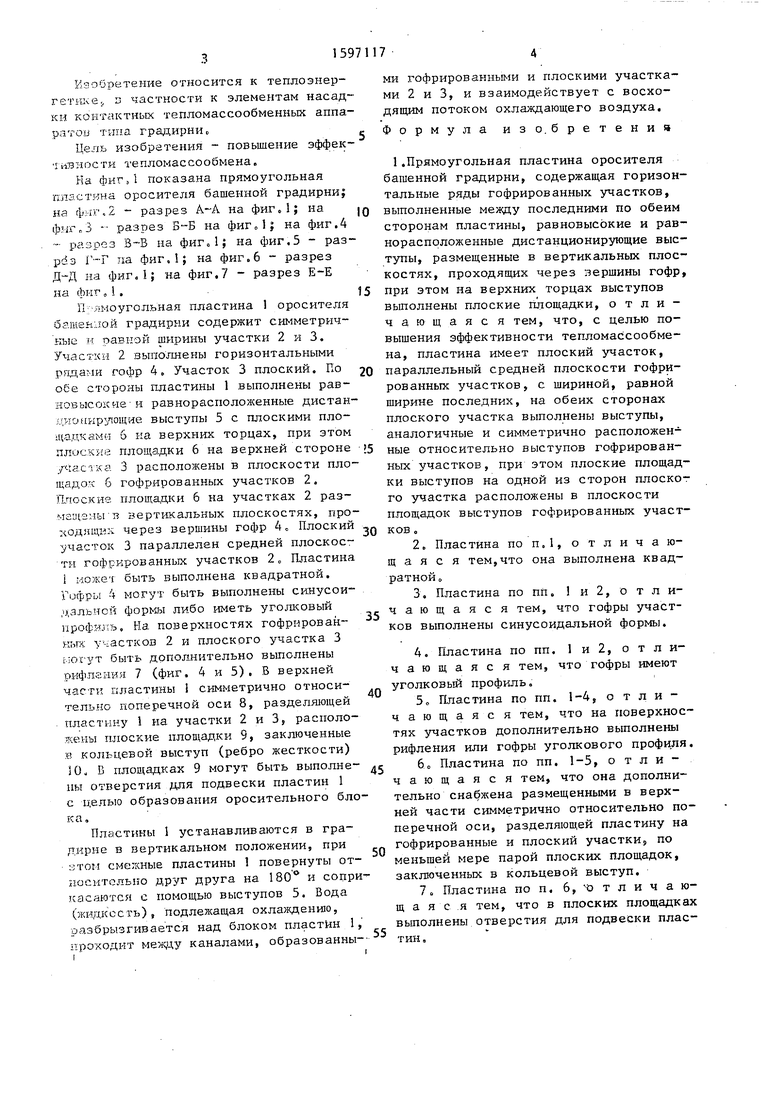

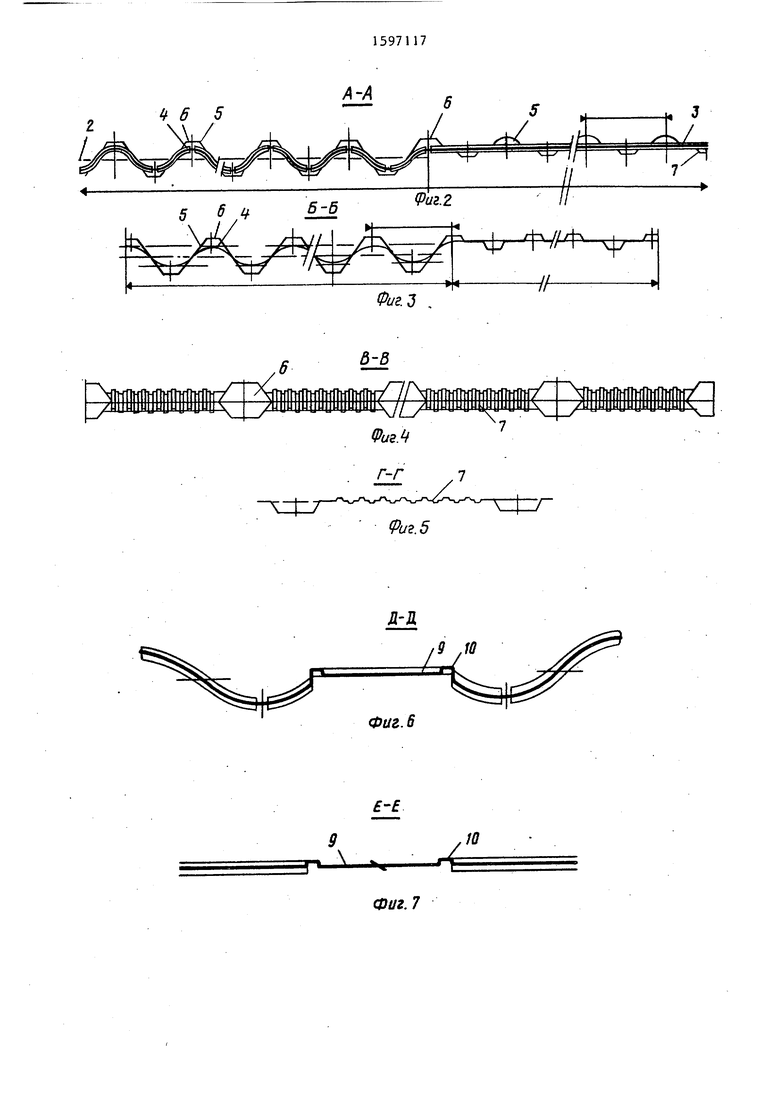

Игзобретеиие относится к теплоэнергетике., D частности к элементам насад ки контактных тепломассообменных аппа ратов типа гра п;ирни Цель изобретения повьшение эффек тивности тепломассообмена. На фиг,1 показана прямоугольная пластина оросителя башенной градирни| на фиг,2 разрез А-А на фигЛ; на фиг о 3 - разрез Б-Б на фиг„1; на фиг.4 - разрез на на фиг.5 - раз рез Г-Т па фиг.1; на фиг.6 - разрез Д-Д на фиг,1; на фиг,7 - разрез Е-Е на фиг,1. П .;.моугольная пластина 1 оросителя башенной градирни содержит симметричные и равной ширины участки 2 и 3. Учас1ки 2 выпотшены горизонтальными рядами гофр 4. Участок 3 плоский. По обе стороны пластины 1 выполнены равновысокие-и равнорасположенные дистанцио(,ир:/1ощие выступы 5 с плоскими пло цадками о на верхних торцах, при этом плоские площадки 6 на верхней стороне /частка 3 расположены в плоскости площадок б гофрированных участков 2, Шюские площа,дки 6 на участках 2 размгщзны в вертикальных плоскостях, проходящих через вершины гофр 4„ Плоский участок 3 параллелен средней плоскости гофрированных участков 2„ Пластина 1 может быть выполнена квадратной. Гофры -4 могут быть выполнены синусои,lJ,aльиcй формы либо иметь уголковый профиль. На поверхностях гофрированных участков 2 и плоского участка 3 i-ioiyT быть дополнительно выполнены рифланкя 7 (фиг. 4 и 5). В верхней части пластины i симметрично относительно поперечной оси 8, разделяющей . пластину 1 на участки 2 и 3, расположены плоские площадки 9, заключенные в кольцевой выступ (ребро жесткости) 10. В площадках 9 могут быть выполнены отверстия для подвески пластин 1 с целью образования оросительного бло к а, Пластины 1 устанавливаются в градирне в вертикальном положении, при зтом смежные пластины 1 повернуты относительно друг друга на 180° и сопрИ касаются с помощью выступов 5. Вода (жидкость), подлежащая охлаждению, разбрызгивается над блоком пластин 1, проходит между каналами, образованными гофрированными и плоскими участками 2 и 3, и взаимодействует с восходящим потоком охлаждающего воздуха. Формула изо.бретения 1.Прямоугольная пластина оросителя башенной градирни, содержащая горизонтальные ряды гофрированных участков, выполненные между последними по обеим сторонам пластины, равновысокие и равнорасположенные дистанционирующие выступы, размещенные в вертикальных плоскостях, проходящих через вершины гофр, при этом на верхних торцах выступов выполнены плоские площадки, отличающаяся тем, что, с целью повышения эффективности тепломассообмена, пластина имеет плоский участок, параллельный средней плоскости гофрированных участков, с шириной, равной ширине последних, на обеих сторонах плоского участка выполнены выступы, аналогичные и симметрично расположенные относительно выступов гофрированных участков, при этом плоские площадки выступов на одной из сторон плоского участка расположены в плоскости площадок выступов гофрированных участков о 2.Пластина поп,1,отличающ а я с я тем,что она выполнена квадратной. 3.Пластина по пП. 1 и 2, о т л ичающаяся тем, что гофры участков выполнены синусоидальной формы. 4.Пластина по пп. 1 и 2, отличающаяся тем, что гофры имеют уголковый профиль. 5 Пластина по пп. 1-4, о т л и чающаяся тем, что на поверхностях участков дополнительно выполнены рифления или гофры уголкового профиля, 6о Пластина по пп, 1-5, о т л и чающаяся тем, что она дополнительно снабжена размещенными в верхней части симметрично относительно поперечной оси, разделяющей пластину на гофрированные и плоский участкиj по меньшей мере парой плоских площадок, заключенных в кольцевой выступ, 7 Пластина по п, 6, D т л и ч а ющ а я с я тем, что в плоских площадках выполнены отверстия для подвески пластин. 65 5 S Ф Ф//Ф

Изобретение относится к теплоэнергетике, а именно к элементам насадки контактных тепломассообменных аппаратов типа градирни, и позволяет повысить эффективность тепломассообмена. Прямоугольная пластина (П) 1 оросителя башенной градирни содержит симметричные и равной ширины гофрированные участки 2 и плоский участок 3. По обе стороны П 1 выполнены дистанционирующие выступы с плоскими площадками. Указанные плоские площадки на верхней стороне участка 3 расположены в плоскости таких же площадок участка 2. Плоские площадки 9 предназначены для подвески пластин 1. Блок оросителя собирается из П 1, повернутых одна относительно другой на 180°. 6 з.п.ф-лы, 7 ил.

.6

lll llinil lll lll linilKV K iri lll ill IM linilllllK

Л.

г-г

(Pu.5

Фаг. 6
