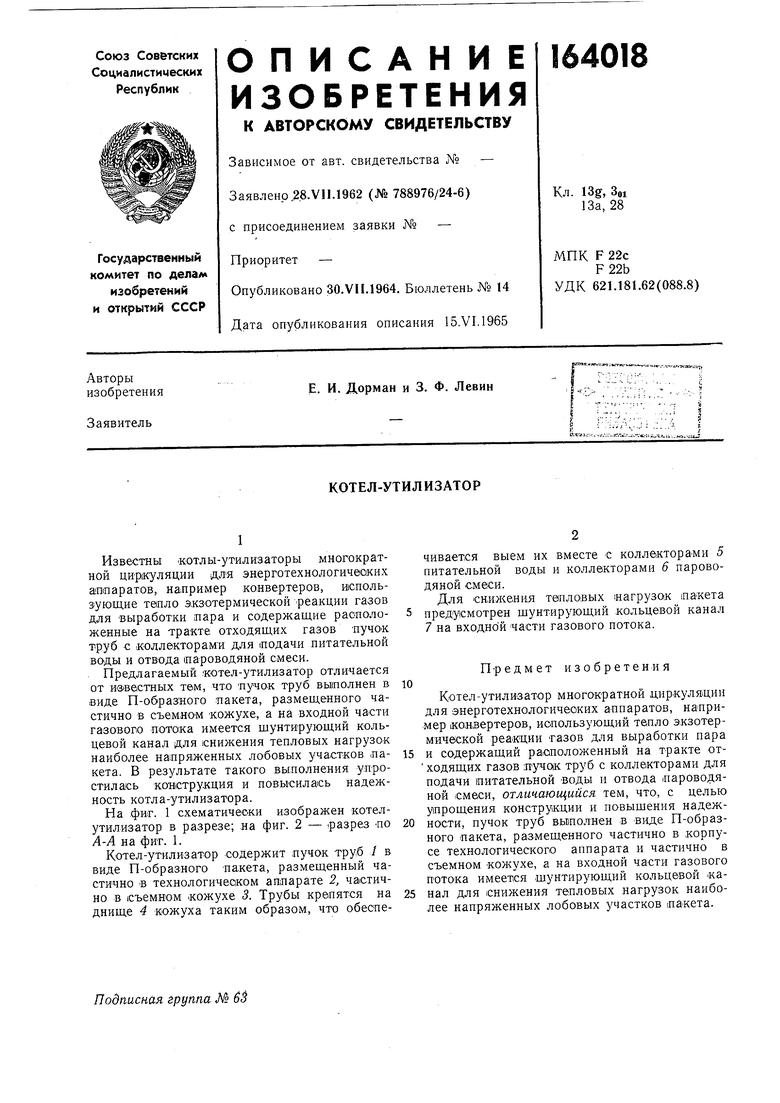

КОТЕЛ-УТИЛИЗАТОР Советский патент 1964 года по МПК F22B31/02

Известны «отлы-утилизаторы многократной циркуляции для энерготехнологичеоких аппаратов, например конвертеров, использующие тепло экзотермической -реакции газов для выработки шара и содержащие расположенные на тракте отходящих газов пучок труб с кол лектор а ми для лодачи питательной воды и отвода иароводяной смеси.

Предлагаемый жотел-утилизатор отличается от известных тем, что пучок труб выполнен в виде П-образного пакета, размещенного частично в съемном кожухе, а на входной части газового потока имеется шунтирующий кольцевой канал для снижения тепловых нагрузок наиболее напряженных лобовых участков лакета. В результате такого выполнения упростилась коиструкция и повысилась надежность котла-утилизатора.

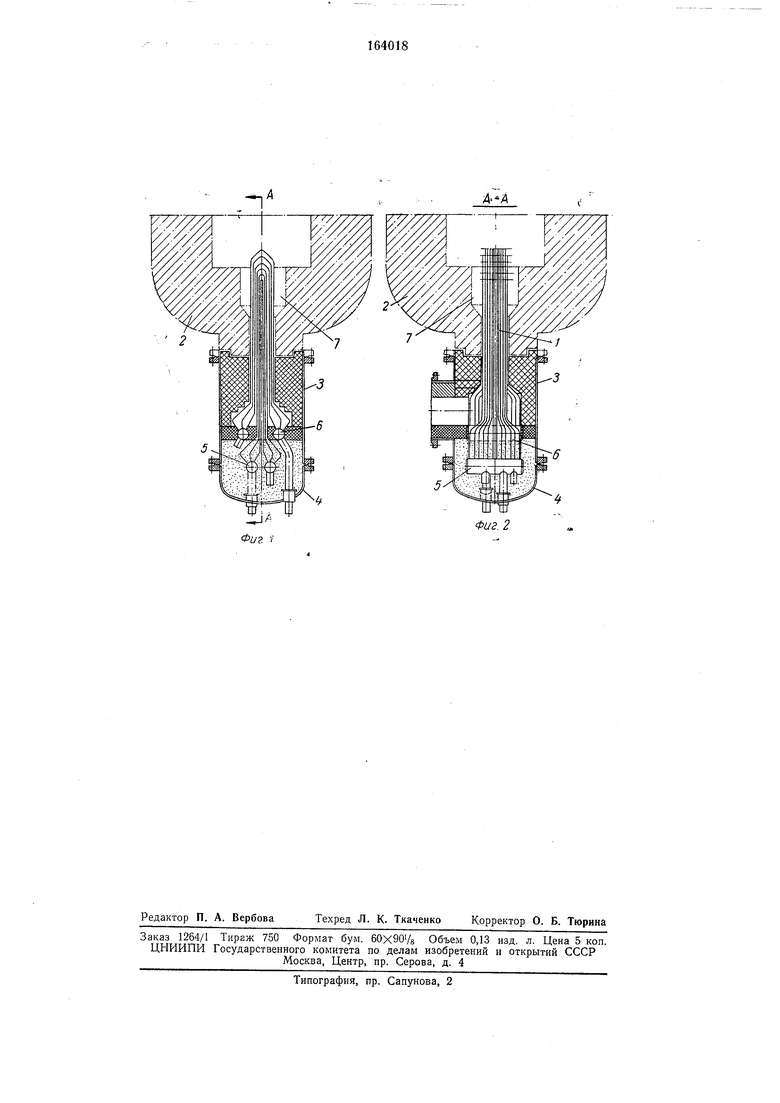

На фиг. 1 схематически изображен котелутилизатор в разрезе; на фиг. 2 - разрез по А-А на фит. 1.

Котел-утилизатор содержит пучок труб 1 в виде П-обрааного пакета, размещенный частично в технологическом аппарате 2, частично в съемном кожухе 3. Трубы крепятся на днище 4 кожуха таким образом, что обеспечивается выем их вместе с коллекторами 5 питательной воды и коллекторами 6 пароводяной смеси.

Для снижения тепловых «агрузок пакета предусмотрен шунтирующий кольцевой канал 7 на входной части газового потока.

Предмет изобретения

10

Котел-утилизатор многократной циркуляции для энерготехнологичеоких аппаратов, например коивертеров, использующий тепло экзотермической реакции тазов для выработки пара

и содержащий расположенный на тракте отходящих газов пучок труб с коллекторами для подачи (питательной воды и отвода пароводяной смеси, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, пучок труб выполнен в виде П-образного пакета, размещенного частично в корпусе технологического аппарата и частично в съемном кожухе, а на входной части газового потока имеется шунтирующий кольцевой канал для снижения тепловых нагрузок наиболее напряженных лобовых участков пакета.

-А А

Фиг. 2
