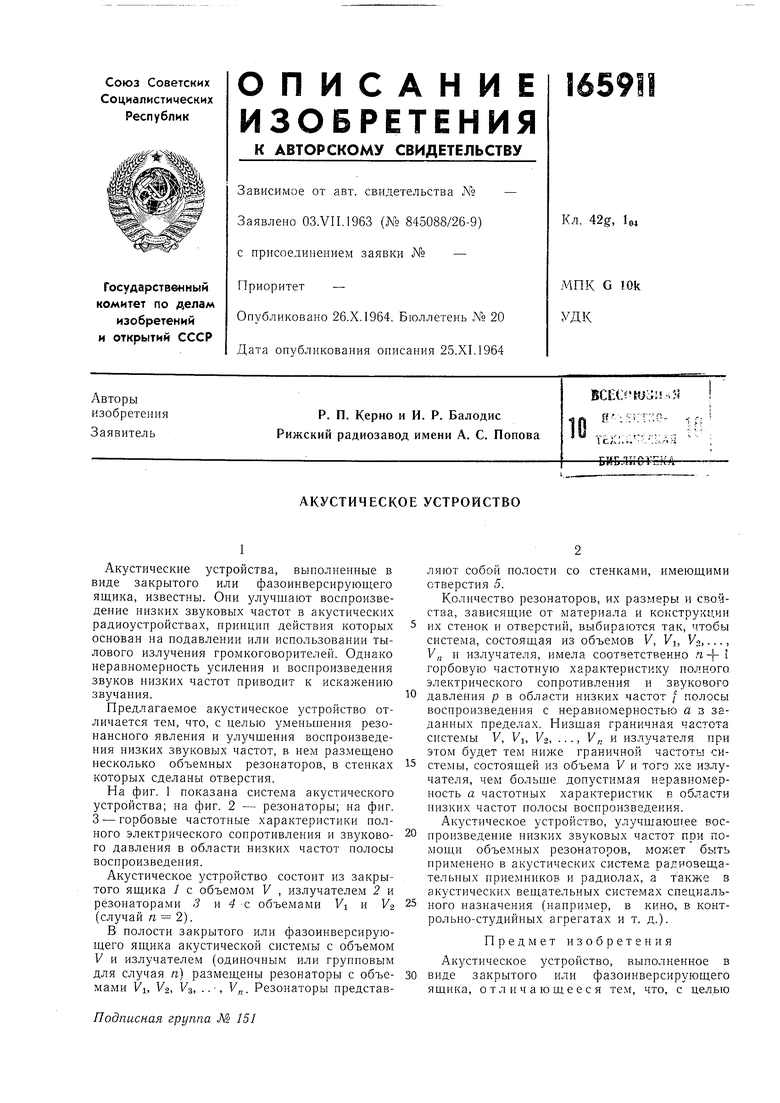

АКУСТИЧЕСКОЕ УСТРОЙСТВО Советский патент 1964 года по МПК G10K11/04

Акустические устройства, выполненные в виде закрытого или фазоинверсирующего ящика, известны. Они улучшают воспроизведение низких звуковых частот в акустических радиоустройствах, принцип действия которых основан на подавлении или использовании тылового излучения громкоговорителей. Однако неравномерность усиления и воспроизведения звуков низких частот приводит к искажению звучания.

Предлагаемое акустическое устройство отличается тем, что, с целью уменьшения резонансного явления и улучшения воспроизведения низких звуковых частот, в нем размешено несколько объемных резонаторов, в стенках которых сделаны отверстия.

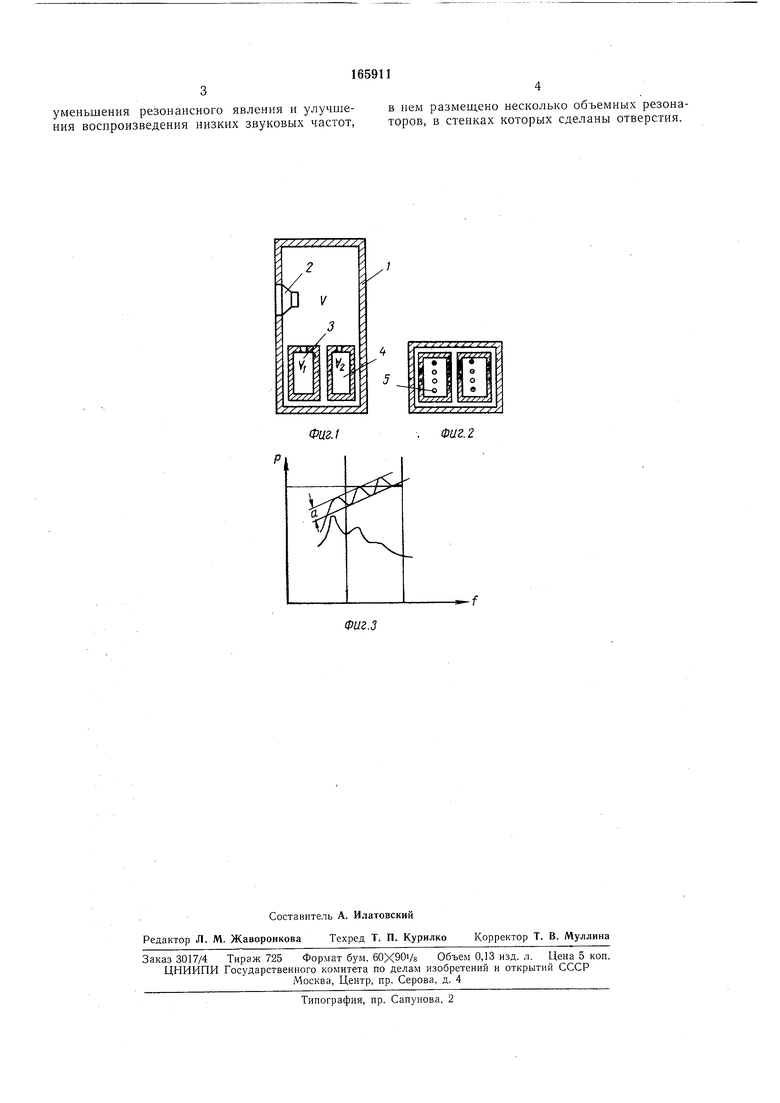

На фиг. 1 показана система акустического устройства; на фиг. 2 - резонаторы; на фиг. 3 - горбовые частотные характеристики полного электрического сопротивления и звукового давления в области низких частот полосы воспроизведения.

Акустическое устройство состоит из закрытого яшика У с объемом V , излучателем 2 и резонаторами 3 vi 4 с объемами Vi и Уа (случай п - 2).

В полости закрытого или фазоинверсирующего ящика акустической системы с объемом V и излучателем (одиночным или групповым для случая п) размещены резонаторы с объемами У, Vo, УЗ, .., УП Резонаторы представляют собой полости со стенками, имеющими отверстия 5.

Количество резонаторов, их размеры и свойства, зависящие от материала и конструкции

их стенок и отверстий, выбираются так, чтобы система, состоящая из объемов У, У, УЯ,..., У„ и излучателя, имела соответственно горбовую частотную характеристику полного электрического сопротивления и звукового давления р в области низких частот / полосы воспроизведения с неравномерностью а в заданных пределах. Низшая граничная частота системы У, У, У, ..., У„ и излучателя при этом будет тем ниже граничной частоты системы, состоящей из объема У и того хе излучателя, чем больше допустимая неравномерность а частотных характеристик в области низких частот полосы воспроизведения.

Акустическое устройство, улучшающее воспроизведение низких звуковых частот при помощи объемных резонаторов, может быть применено в акустических система радиовещательных приемников и радиолах, а также в акустических вещательных системах специального назначения (например, в кино, в контрольно-студийных агрегатах и т. д.).

Предмет изобретения
