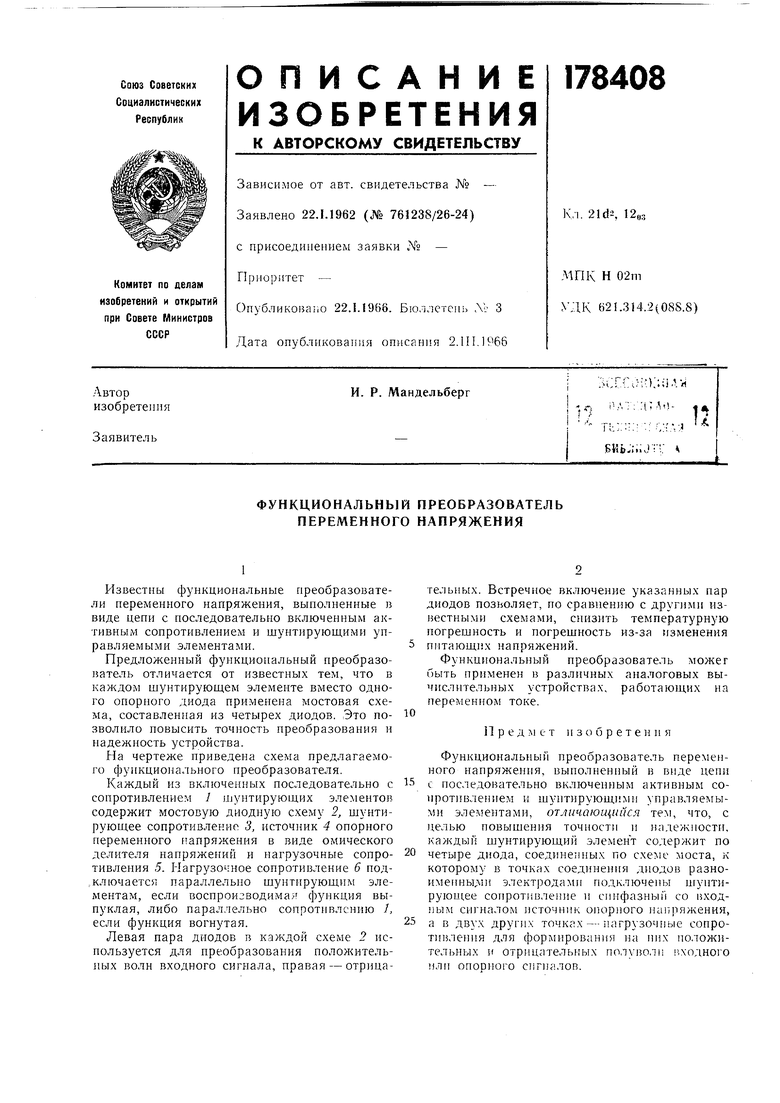

ФУНКЦИОНАЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ Советский патент 1966 года по МПК G06G7/28

Известиы функциональные преобразователи переменного напряжения, выполненные в виде цепи с последовательно включенным активным сопротивлением и шунтирующими управляемыми элементами.

Предложенный функциональный преобразователь отличается от известных тем, что в каждом шунтирующем элементе вместо одного опорпого диода применена мостовая схема, составленная из четырех диодов. Это позволило новысить точиость преобразования и надежность устройства.

На чертеже приведена схема предлагаемого функционального преобразователя.

Каждый из включенных последовательно с сопротивлением У шунтирующих элементов содержит мостовую диодную схему 2, ц унтирующее сопротивление 3, источник 4 опорного неременного напряжения в виде омического делителя напряжений и нагрузочные сопротивления 5. Нагрузочное сопротивление 6 под,ключается параллельно шунтнрующим элементам, если воспроизводимая функция выпуклая, либо параллельно сопротивлению /, если функция вогнутая.

Левая пара диодов в каждой схеме 2 исиользуется для преобразования положительных волн входного сигнала, правая - отрицательных. Встречное включение указанных пар диодов позволяет, по сравнению с другими известными схемами, снизить температурную погрешность и ногрещность из-за изменения питающих напряжений.

Функциональный преобразователь быть применен в различных аналоговых вычислительных устройствах, работающих на переменном токе.

Предмет н з о б р е т е н и я

Функциональный нреобразователь переменного напряжения, выполненный в виде цеип с последовательно включенным активным сопротивлением и шунтирующими управляелгыми элементами, отличающийся тем, что, с целью повышения точности и надежности, каждый шунтирующий элемент содержит по четыре диода, соединенных по схеме моста, ;; которому в точках соединения диодов разноимепны.ми электродами подключены нгуптирующее сопротивление и синфазный со в.код1)ым си1налом источник опорного нгшряжения, а в двух других точках - п.агрузочиые сопротивления для формирования на них положительных и отр щлтельных полуволм входного пли опоопого с 1гналов.
