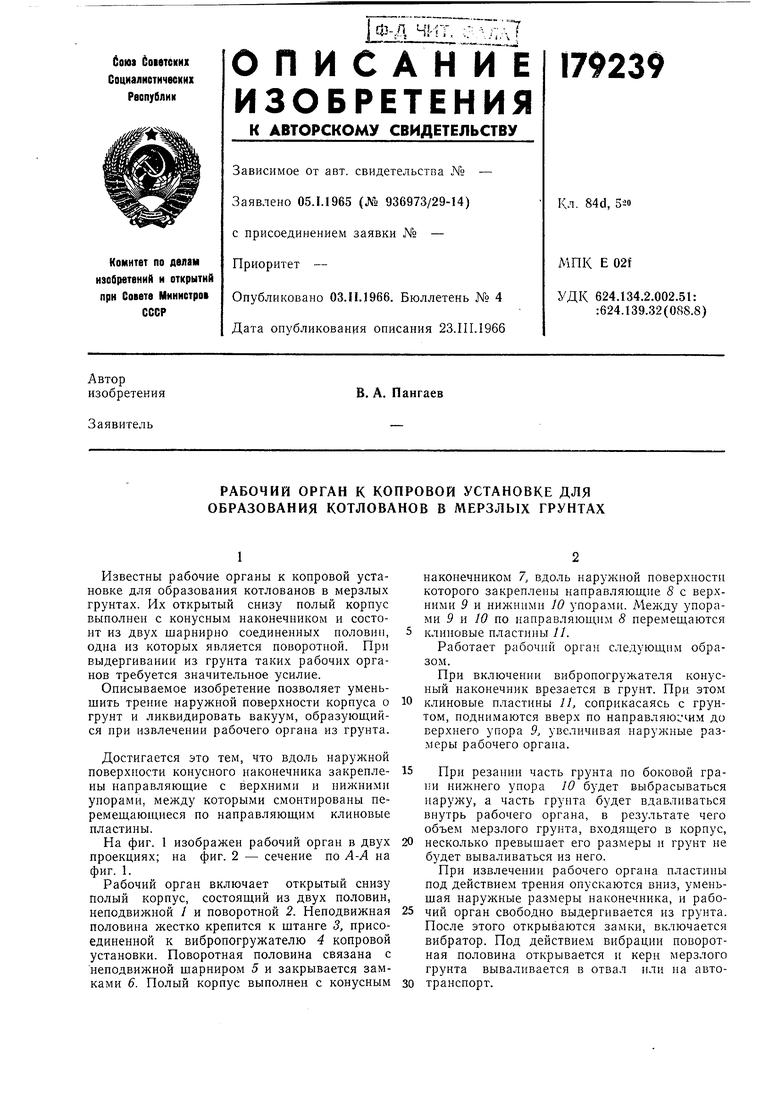

РАБОЧИЙ ОРГАН К КОПРОВОЙ УСТАНОВКЕ ДЛЯ ОБРАЗОВАНИЯ КОТЛОВАНОВ В МЕРЗЛЫХ ГРУНТАХ Советский патент 1966 года по МПК E02F5/32 E02F5/20 E02D7/06

Известны рабочие органы к копровой установке для образования котлованов в мерзлых грунтах. Их открытый снизу полый корпус выполнен с конусным наконечником и состоит из двух шарнирно соединенных половин, одна из которых является поворотной. Ирн выдергивании из грунта таких рабочих органов требуется значительное усилие.

Описываемое изобретение позволяет уменьшить трение наружной поверхности корпуса о грунт и ликвидировать вакуум, образующийся нри извлечении рабочего органа из грунта.

Достигается это тем, что вдоль нарул ной поверхности конусного наконечника закреплены направляющие с верхними и нижними упорами, между которыми смонтированы перемещающиеся по направляющим клиновые пластины.

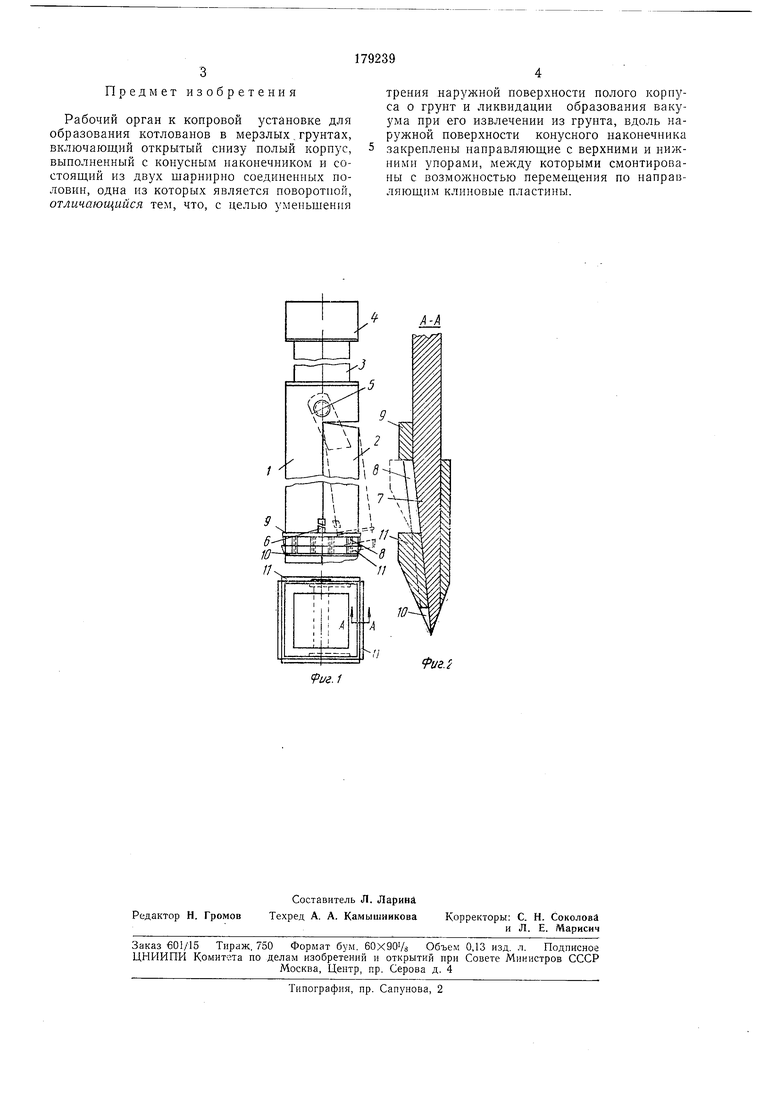

На фиг. 1 изображен рабочий орган в двух проекциях; на фиг. 2 - сечение по А-А на фиг. 1.

Рабочий орган включает открытый снизу полый корпус, состоящий из двух половин, неподвижной / и поворотной 2. Неподвижная половина жестко крепится к щтанге 3, присоединенной к вибропогружателю 4 копровой установки. Поворотная половина связана с неподвижной щарниром 5 и закрывается замками 6. Полый корпус выполнен с конусным

наконечником 7, вдоль наружной поверхности которого закреплены направляющие 8 с верхними 9 и нижними 10 упорами. Между упорами 9 и 10 Ео направляющим 8 перемещаются клиновые пластины //.

Работает рабочий орган следующим образом.

При включении вибропогружателя конусный наконечник врезается в грунт. При этом клиновые пластины 11, соприкасаясь с грунтом, поднимаются вверх по направляю:;чим до верхнего упора Я увеличивая наружные размеры рабочего органа.

При резании часть грунта по боковой грани нижнего упора 10 будет выбрасываться наружу, а часть грунта будет вдавливаться внутрь рабочего органа, в реззльтате чего объем мерзлого грунта, входящего в корпус,

несколько превышает его размеры и грунт не будет вываливаться из него.

При извлечении рабочего органа пластины под действием трения опускаются вниз, уменьщая наружные размеры наконечника, и рабочий орган свободно выдергивается из грунта. После этого открываются замки, включается вибратор. Под действием вибрации поворотная половина открывается и керн мерзлого грунта вываливается в отвал или на автоПредмет изобретения

Рабочий орган к копровой установке для образования котлованов в мерзлых,грунтах, включающий открытый снизу полый корпус, выполненный с конусным наконечником и состояш,ий из двух шарнирно соединенных ноловин, одна из которых является поворотной, отличающийся тем, что, с целью уменьшения

трения наружной поверхности полого корпуса о грунт и ликвидации образования вакуума при его извлечении из грунта, вдоль наружной поверхности конусного наконечника закреплены направляющие с верхними и нижними упорами, между которыми смонтированы с возмол ностью перемещения но направляющим клиновые пластины.

А-А

иг.2
