Образец для испытания гальванических покрытий на прочность при растяжении Советский патент 1993 года по МПК G01N3/08

ел

с

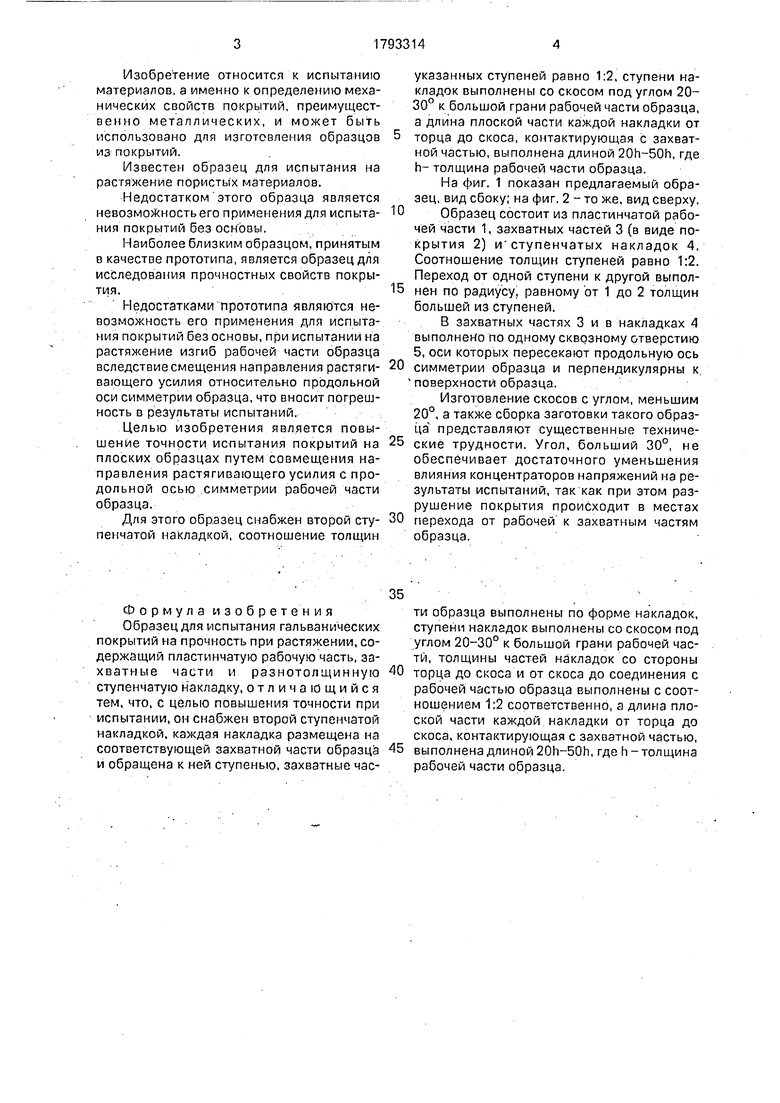

Изобретение относится к испытанию материалов, а именно к определению механических свойств покрытий, преимущественно металлических, и может быть использовано для изготовления образцов из покрытий.

Известен образец для испытания на растяжение пористых материалов.

Недостатком этого образца является невозможность его применения для испытания покрытий без основы.

Наиболее близким образцом, принятым в качестве прототипа, является образец для исследования прочностных свойств покрытия.

Недостатками прототипа являются невозможность его применения для испытания покрытий без основы, при испытании на растях ение изгиб рабочей части образца вследствие смещения направления растягивающего усилия относительно продольной оси симметрии образца, что вносит погрешность в результаты испытаний.

Целью изобретения является повышение точности испытания покрытий на плоских образцах путем совмещения направления растягивающего усилия с продольной осью симметрии рабочей части образца.

Для этого образец снабжен второй ступенчатой накладкой, соотношение толщин

указанных ступеней равно 1:2, ступени накладок выполнены со скосом под углом 20- 30° к большой грани рабочей части образца, а длина плоской части каждой накладки от

торца до скоса, контактирующая с захватной частью, выполнена длиной 20h-50h, где h- толщина рабочей части образца.

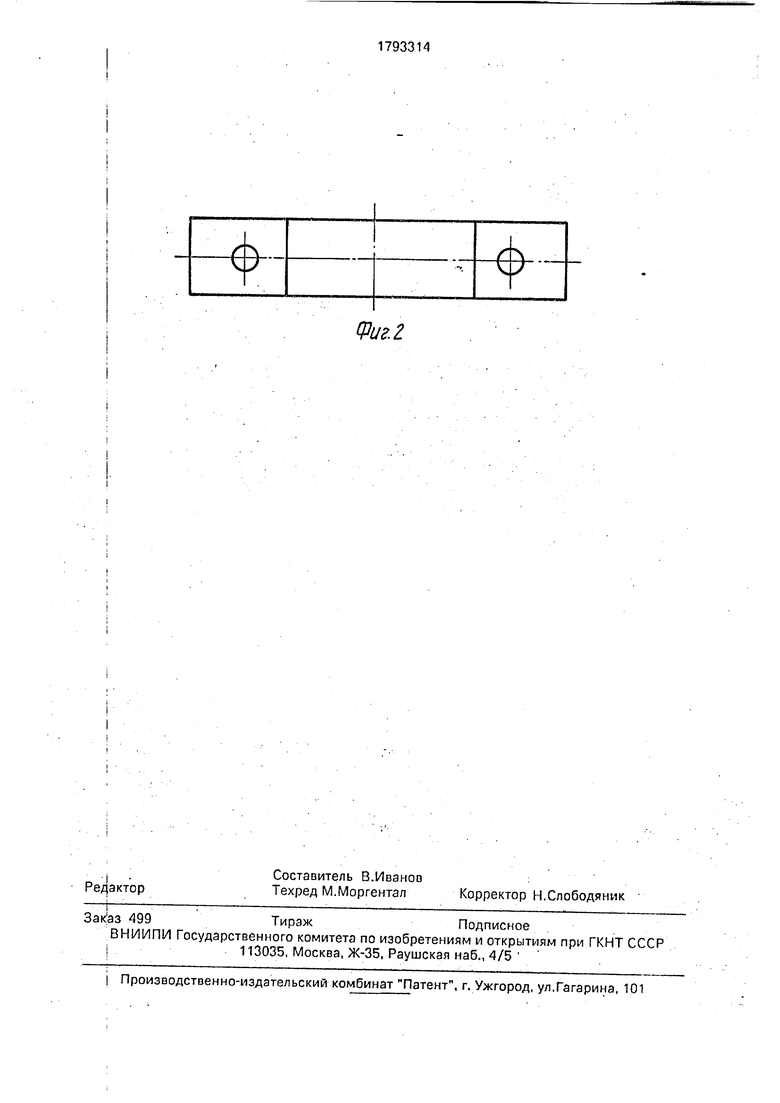

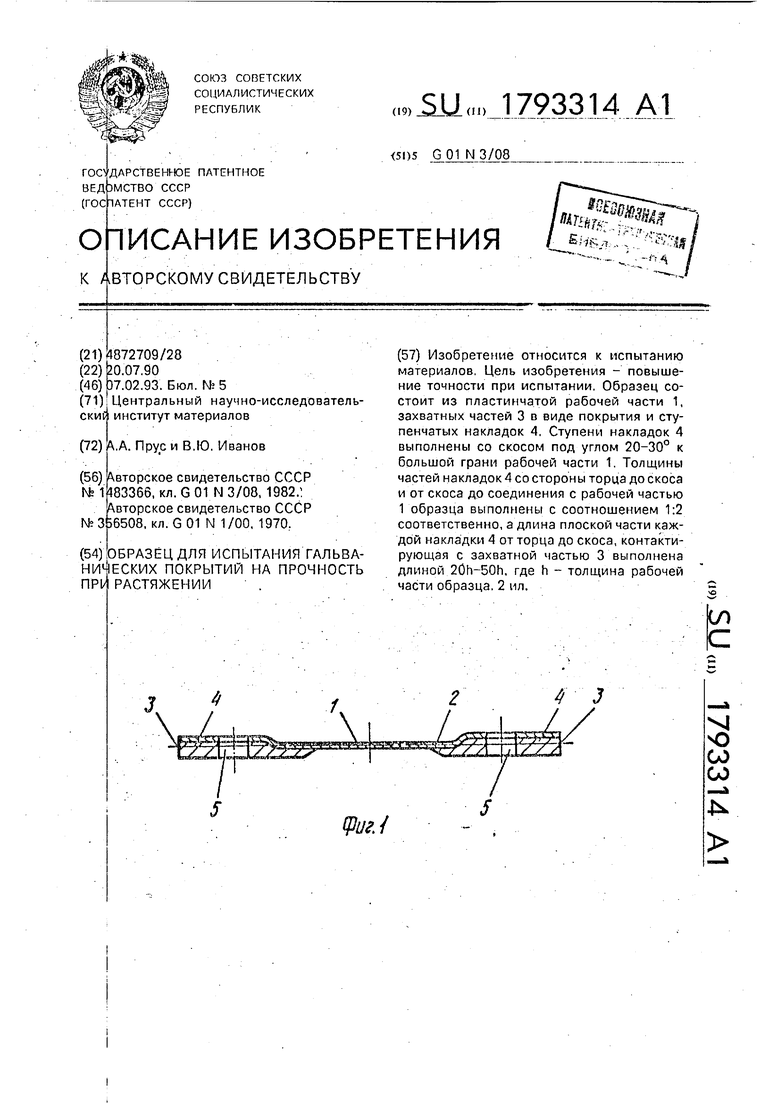

На фиг. 1 показан предлагаемый образец, вид сбоку; на фиг. 2 - то же, вид сверху,

Образец состоит из пластинчатой рабочей части 1, захватных частей 3 (в виде покрытия 2) и ступенчатых накладок 4. Соотношение толщин ступеней равно 1:2. Переход от одной ступени к другой выполцен по радиусу, равному от 1 до 2 толщин большей из ступеней.

В захватных частях 3 и в накладках 4 выполнено по одному сквозному отверстию 5, оси которых пересекают продольную ось

симметрии образца и перпендикулярны к. поверхности образца.

Изготовление скосов с углом, меньшим 20°, а также сборка заготовки такого образца представляют существенные техническиё трудности. Угол, больший 30°, не обеспечивает достаточного уменьшения влияния концентраторов напряжений на результаты испытаний, так как при этом разрушение покрытия происходит в местах

перехода от рабочей к захватным частям образца.

Изобретение относится к испытанию материалов. Цель изобретения - повышение точности при испытании. Образец состоит из пластинчатой рабочей части 1, захватных частей 3 в виде покрытия и ступенчатых накладок 4, Ступени накладок 4 выполнены со скосом под углом 20-30° к большой грани рабочей части 1. Толщины частей накладок 4 со стороны торца до скоса и от скоса до соединения с рабочей частью 1 образца выполнены с соотношением 1:2 соответственно, а длина плоской части каждой накладки 4 от торца до скоса, контактирующая с захватной частью 3 выполнена длиной 20h-50h, где h - толщина рабочей части образца. 2 ил.

Формула изобретения Образец для испытания гальванических покрытий на прочность при растяжении, содержащий пластинчатую рабочую часть, за- хватные масти и разнотолщинную ступенчатую накладку, отличающийся тем, что, с целью повышения точности при испытании, он снабжен второй ступенчатой накладкой, каждая накладка размещена на соответствующей захватной части образца и обращена к ней ступенью, захватные час

ти образца выполнены по форме накладок, ступени накладок выполнены со скосом под углом 20-30° к большой грани рабочей части, толщины частей накладок со стороны

торца до скоса и от скоса до соединения с рабочей частью образца выполнены с соотношением 1:2 соответственно, а длина плоской части каждой накладки от торца до скоса, контактирующая с захватной частью,

выполнена длиной 20h-50h, где h - толщина рабочей части образца.

Фиг 2
