АНАМОРФОЗНАЯ НАСАДКА К ОБЪЕКТИВУ Советский патент 1966 года по МПК G02B27/40 G02B13/08 G03B5/04

Известны анаморфозиые насадки к объективу, содержащие три или четыре призменных компонента.

Предлагаемая насадка отличается от известных тем, что каждый из комнонентов насадки вынолнен из трех склеенных призм, наружнЕ е из которых выполнены из крона, а внутренняя - из флинта, причем коэффициенты дисперсии наружных призм по меньшей мере па двенадцать больше коэффициента дпсперсии впутрепней призмы. Вершины пре;1омляюни х уг.юБ наружпых и внутренней нризм направлены в противоположпые сторо1Пз1, а oTHonieiiiie величины угла между поверхностями двух соседних комнопентов к величине нреломля1он1,его угла каждого комнопепта, прпведепное к коэффициенту анаморфировання, не превышает 1,5. Это позволяет получить постоянство масштаба изображения но всему нолю зрения с одновременным улучшепнем качества изображения.

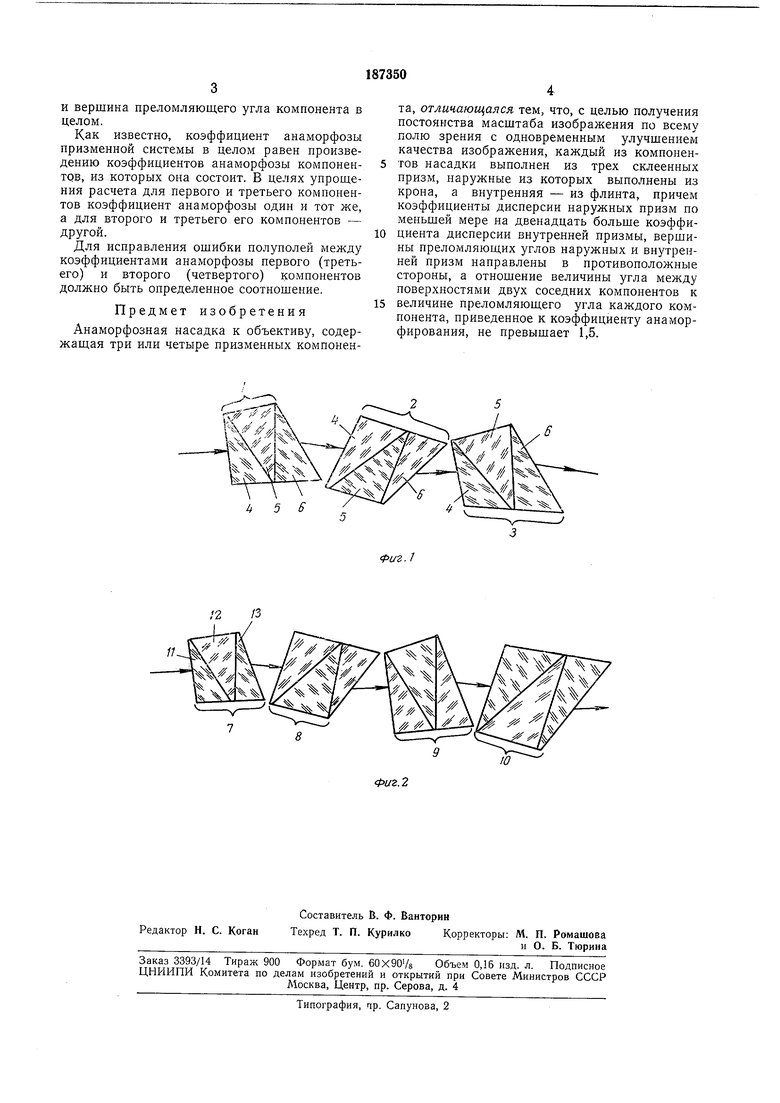

На фиг. 1 показана оптическая схема трехкомпопентиой пасадки; на фиг. 2 - оптическая схема четырехкомпонеитпой насадки.

В призменной анаморфозной насадке, состояш,ей из трех компонептов 1, 2 и 3, каждый из компонептов для осуш,ествления ахроматизадии состоит из трех нризм 4, о и 6. Ъ приз енпой анаморфозной иасадке, состоящей Из четырех компонентов 7, 8, ) н 10, каждый из

компопеитов для осуществления ахроматизации состоит также из трех призм //, 12 и 3. Приз.менные компопенты могут состоять и из двух призм, но тогда аберрационпая характеристика системы хуже. Каждый из компонентов имеет одинаковый иреломляющий угол. Вершииы преломляющих углов первого и третьего компонентов обран ены в одну сторону, а второго и четвертого - в другую.

Аберрационный расчет призменного компопента унрон1,ается, если показатели нреломлепия для эффективной длины волны одинаковы. Поэтому марки оптических стекол приняты такими, чтобы для длины волны 0,589 мк (желтый цвет) показатели преломлепня были одинаковыми.

Для ахроматизации системы наружные иризмы каждого из компонептов выполпеиы из кроиовых стекол, а внутренняя - из флинта, причем коэффициенты дисиерсии иаружных призм в каждом компоненте, по крайней мере, на 12 больше коэффициента дисперсии внутреиней призмы.

Конструктивно каждый из компонентов выполнен так, что в каждом из иих вершина внутренней призмы обращепа в одну сторону, а верщина иарул спых призм - в другую, причем вершины наружных призм обращены в ту же сторону, в которую обращена

и вершина преломляющего угла компонента в целом.

Как известно, коэффициент анаморфозы призменной системы в целом равен произведению коэффициентов анаморфозы компонентов, из которых она состоит. В целях упрощения расчета для первого и третьего компонентов коэффициент анаморфозы один и тот же, а для второго и третьего его компонентов - другой.

Для исправления ошибки полуполей между коэффициентами анаморфозы первого (третьего) и второго (четвертого) компонентов должно быть определенное соотнощение.

Предмет изобретения

Анаморфозная насадка к объективу, содержащая три или четыре призменных компонента, отличающаяся тем, что, с целью получения постоянства масштаба изображения по всему полю зрения с одновременным улучшением качества изображения, каждый из компонентов насадки выполнен из трех склеенных призм, наружные из которых выполнены из крона, а внутренняя - из флинта, причем коэффициенты дисперсии наружных призм по меньшей мере на двенадцать больше коэффициента дисперсии внутренней призмы, вершины преломляющих углов наружных и внутренней призм направлены в противоположные стороны, а отношение величины угла между поверхностями двух соседних компонентов к

величине преломляющего угла каждого компонента, приведенное к коэффициенту анаморфирования, не превышает 1,5.
