ДИОДНЫЙ КОММУТАТОР АНАЛОГОВЫХ СИГНАЛОВ Советский патент 1967 года по МПК H03K17/74

Известны диодные коммутаторы, имеющие несколько входных ценей, подключенных к выходному по11то)ителю с иизкоомным выходом.

Предложенный коммутатор отличается тем, что в нем последовательно с каждым коммутирующим диодом включен второй диод в том же направлении, а их общая точка через третий диод соединена с выходом повторителя.

Это устраняет влияние обратных сопротивлений коммутирующих диодов.

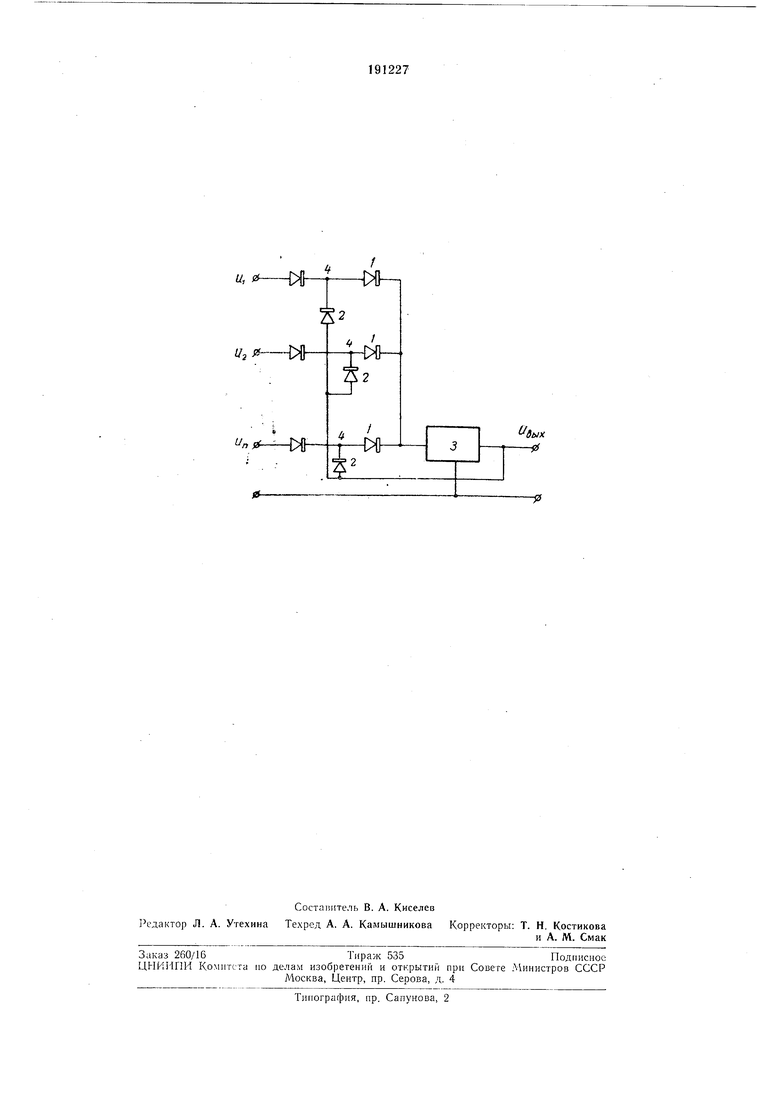

На чертеже показана схема устройства.

Коммутирующие диоды 1 входных ценей соединены через «привязывающие диоды 2 с низкоомным выходом повторителя 3 (катодного И.ЛИ эмиттерного).

Потенциал точек 4 практически равен максимальному из входных напряжений коммутатора и благодаря малому выходному сопротивлению повторителя не зависит от других входных напряжений, внутренних соиротивлепий источников сигналов и обратных сопротивлений запертых коммутирующих диодов.

II р е д м е т изо б р е т е и и я

Диодпый коммутатор аналоговых сигналов е несколькими входами и выходным повторителем с низкоомным выходом, отличающийся те.м, что, с целью исключения влияния обратных сопротивлений заиертых коммутирующих диодов, последовательно с каждым диодом включен второй диод в том же направлении, а их общая точка соединена через третий диод с выходом повторителя.
