Изобретение относится к источникам плазмы, применяемым для физических и химических исследований, а также в качестве космических движителей.
Известны источники плазмы типа Пеннинга, содержащие кольцевой анод и два катода, на которые накладывают внешнее продольное постоянное однородное магнитное поле. Такие источники работают при давлении 10-4-10-3 мм рт. ст.
Предложенный газоразрядный источник неизотермической плазмы отличается тем, что его система электродов снабжена двумя анодами конической формы, расположенными вершинами один к другому, с независимыми потенциалами относительно катода. Внешнее магнитное поле источника образует магнитную "пробку" в зазоре между анодами и имеет напряженность, возрастающую по радиусу от оси источника к периферии.
Это позволяет увеличить плотность и скорость плазменного потока и расширить рабочий диапазон давлений.

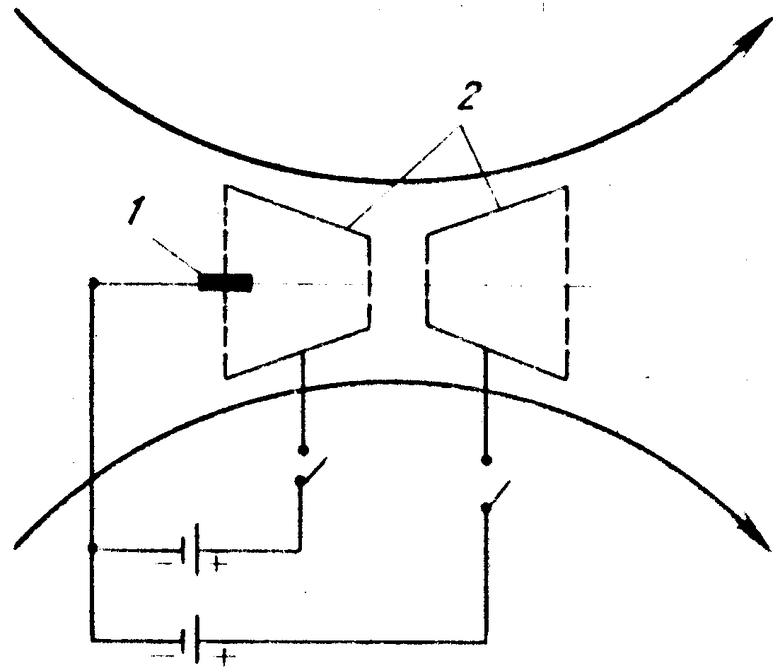

На чертеже изображена схема газоразрядного источника.
Источник содержит один катод 1, два анода 2 конической формы, имеющих независимые потенциалы относительно катода. Роль правого "зеркала" источника, вызывающего осцилляции электронов, выполняет магнитная "пробка", образованная внешним магнитным полем и расположенная в зазоре между анодами.
При включении анода, находящегося между катодом и магнитной пробкой, источник работает до давлений порядка 10-2 мм рт. ст. , а при включении другого анода - до 10-1 мм рт. ст.
Напряженность внешнего магнитного поля возрастает по радиусу от оси к периферии. Это обеспечивает фокусировку плазменного потока.
| название | год | авторы | номер документа |
|---|---|---|---|
| ПЛАЗМЕННЫЙ ИСТОЧНИК ИОНОВ — «АНТИПРОБКОТРОН» | 1971 |
|
SU294545A1 |
| ПЛАЗМЕННЫЙ ЭМИТТЕР ИОНОВ | 2002 |
|
RU2229754C2 |
| Прямоточный релятивистский двигатель | 2020 |
|
RU2776324C1 |
| Ионный ракетный двигатель космического аппарата | 2018 |
|
RU2682962C1 |
| ЦИКЛОТРОННЫЙ ПЛАЗМЕННЫЙ ДВИГАТЕЛЬ | 2014 |
|
RU2578551C2 |
| ЦИКЛОТРОННЫЙ ПЛАЗМЕННЫЙ ДВИГАТЕЛЬ | 2012 |
|
RU2517004C2 |
| ИСТОЧНИК ИОНОВ | 1983 |
|
RU1144548C |
| УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ КАТОДНОГО ПЛАЗМЕННОГО ПОТОКА | 2013 |
|
RU2529879C1 |
| Источник ионов | 2020 |
|
RU2749668C1 |
| ИОННЫЙ ДВИГАТЕЛЬ | 2013 |
|
RU2543103C2 |
ГАЗОРАЗРЯДНЫЙ ИСТОЧНИК НЕИЗОТЕРМИЧЕСКОЙ ПЛАЗМЫ С ОСЦИЛЛИРУЮЩИМИ ЭЛЕКТРОНАМИ, содержащий систему электродов с внешним продольным постоянным магнитным полем, отличающийся тем, что, с целью увеличения плотности и скорости плазменного потока и расширения рабочего диапазона давлений, система электродов содержит два анода конической формы, расположенных вершинами один к другому, с независимыми потенциалами относительно катода; внешнее магнитное поле источника образует магнитную "пробку" в зазоре между анодами и имеет напряженность, возрастающую по радиусу от оси источника к периферии.
