ИМПУЛЬСНОЕ ФУНКЦИОНАЛЬНОЕ УСТРОЙСТВО Советский патент 1967 года по МПК H03K19/23

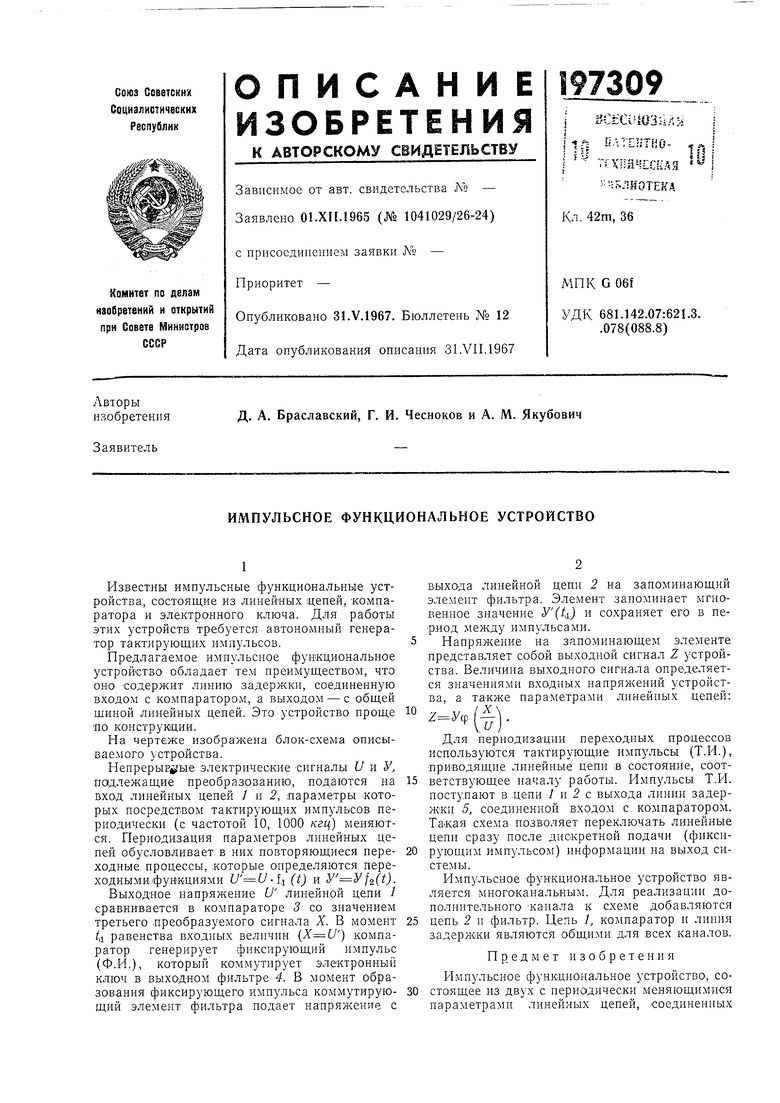

Известны импульсные функциональные устройства, состоящие из линейных цепей, компаратора и электронного ключа. Для работы этих устройств требуется автономный генератор тактирующих импульсов.

Предлагаемое импульсное функциональное устройство обладает тем преимуществом, что оно содержит линию задержки, соединенную входом с компаратором, а выходом - с общей шиной линейных цепей. Это устройство проще ПО конструкции.

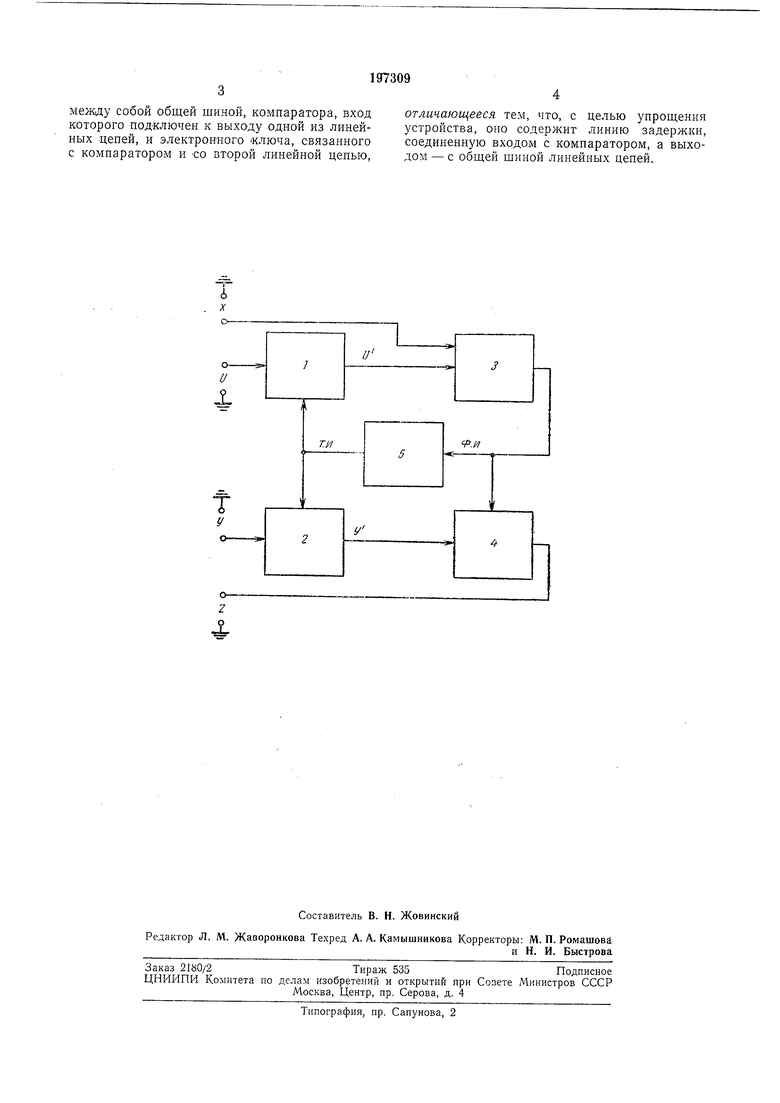

На чертеже изображена блок-схема описываемого устройства.

Пепрерыр гые электрические сигналы U и У, подлежащие преобразованию, нодаются на вход линейных цепей / и 2, параметры -которых посредством тактирующих импульсов периодически (с частотой 10, 1000 кгц) меняются. Периодизация параметров линейных цепей обусловливает в них повторяющиеся переходные процессы, которые определяются переходными |фун;кциями (t) и (t)Выходное напряжение U линейной цепи / сравнивается в компараторе 3 со значением третьего преобразуемого сигнала X. В момент /,1 равенства входных величин () компаратор генерирует фиксирующий импульс (Ф.И.), который коммутирует электронный ключ в выходном фильтре 4. В момент образования фиксирующего импульса коммутирующий элемент фильтра подает напряжение с

выхода линейной ценн 2 на запоминающий элемент фильтра. Элемент запоминает мгновенное значение y(t,i) и сохраняет его в период мелсду импульсами.

Напрян ение на запоминающем элементе представляет собой выходной сигнал Z устройства. Величина выходного сигнала определяется значениями входных напряжений устройства, а также параметрами линейных .цепей:

,p(|--).

Для периодизации переходных процессов используются тактирующие импульсы (Т.И.), приводящие линейные цепи в состояние, соответствующее началу работы. Импульсы Т.И. поступают в цепи 1 м 2 с выхода линии задерЖкн 5, соединенной входом с компаратором. Такая схема позволяет переключать линейные цепи сразу после дискретной подачи (фиксирующим импульсом) информации на выход системы.

Импульсное функциональное устройство является многоканальным. Для реализации дополнительного Канала к схеме добавляются цепь 2 и фильтр. Цепь /, компаратор и линия задержки являются общими для всех каналов.

между собой общей шиной, компаратора, вход которого подключен к выходу одной из лннейных цепей, и электронного ключа, связанного с компаратором и €0 второй линейной цепью.

отличающееся тем, что, с целью упрощения устройства, оно содержит линию задержки, соединенную входом с компаратором, а выходом - с Общей шиной линейных цепей.
