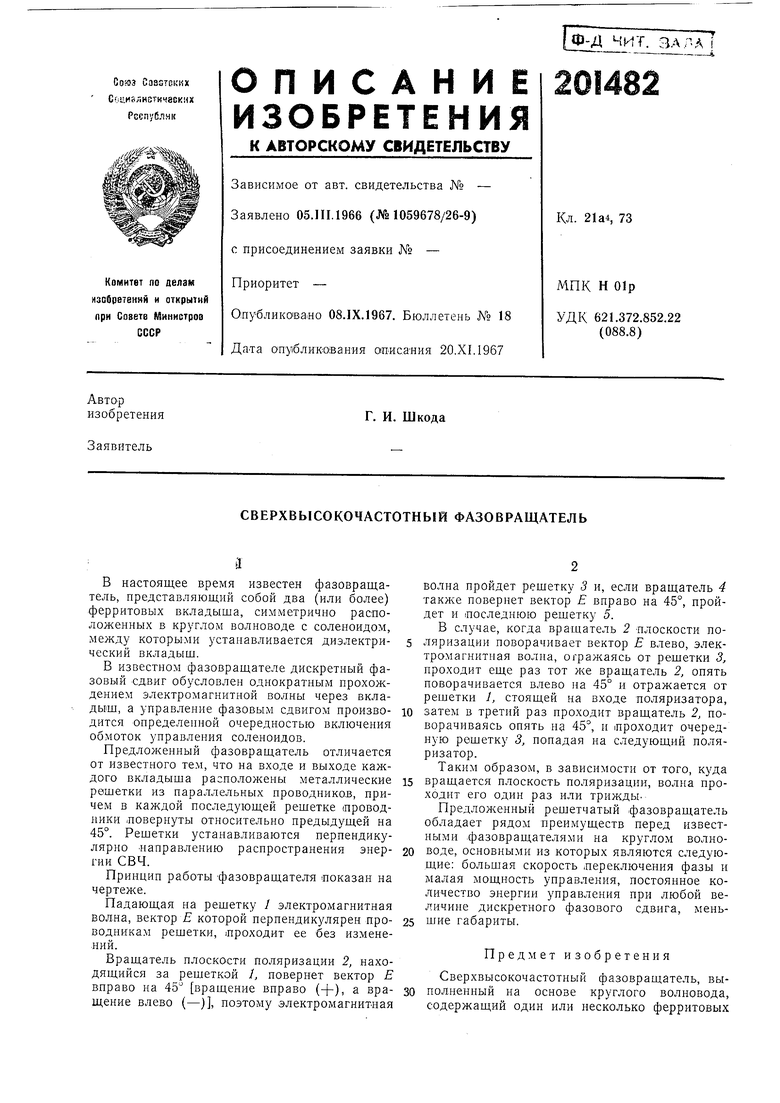

СВЕРХВЫСОКОЧАСТОТНЫЙ ФАЗОВРАЩАТЕЛЬ Советский патент 1967 года по МПК H01P1/175 H01P1/19

В настоящее время известен фазовращатель, представляющий собой два (или более) ферритовых вкладыша, симметрично расположенных в круглом волноводе с соленоидом, между которыми устанавливается диэлектрический вкладыш.

В известном фазовращателе дискретный фазовый сдвиг обусловлен однократным прохождением электромагнитной волны через вклаДЫ1Ш, а управление фазовым сдвигом производится определенной очередностью включения обмоток управления соленоидов.

Предложенный фазовращатель отличается от известного тем, что на входе и выходе каждого вкладыша расположены металлические решетки из параллельных проводников, причем в каждой последующей решетке лроводники ловернуты относительно предыдущей на 45°. Решетки устанавливаются перпендикулярно «аправлению распространения энергии свч.

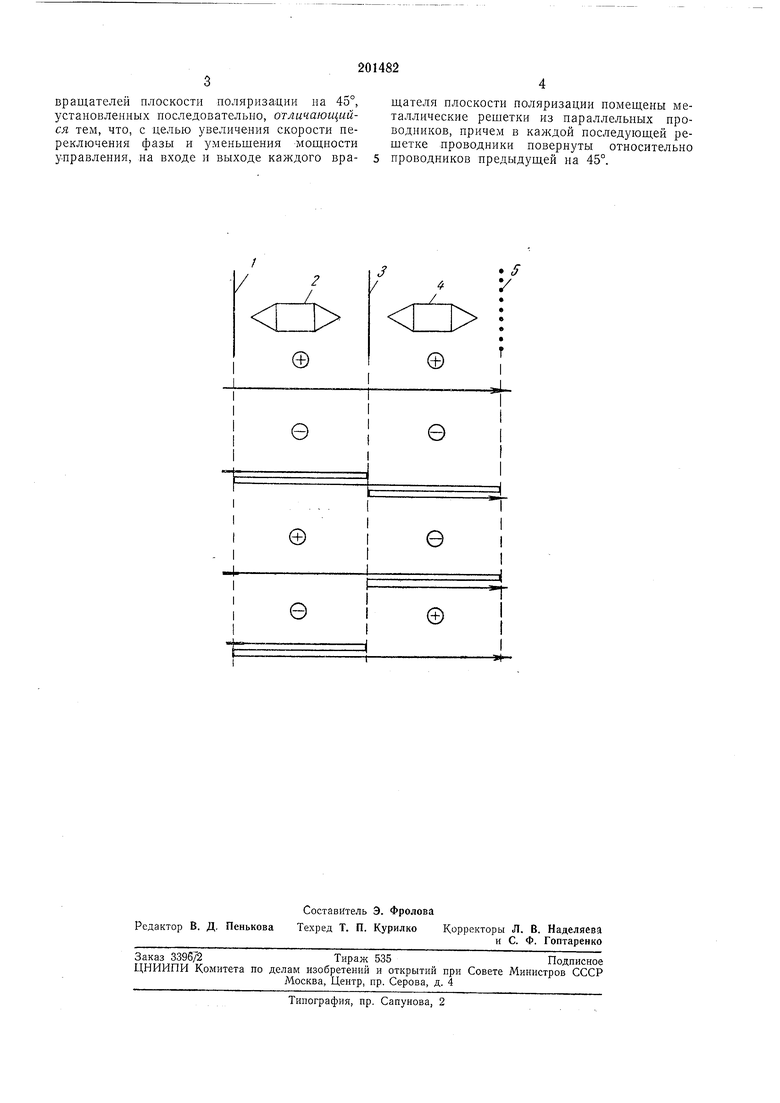

Принцип работы фазовращателя показан на чертеже.

Падающая на решетку / электромагнитная волна, вектор которой перпендикулярен проводникам решетки, .проходит ее без изменений.

волна пройдет решетку 3 и, если вращатель 4 также повернет вектор Е вправо на 45°, пройдет и (Последнюю решетку 5.

В случае, когда вращатель 2 плоскости поляризации поворачивает вектор Е влево, электромагнитная волна, отражаясь от решетки 3, проходит еще раз тот же вращатель 2, опять поворачивается влево на 45° и отражается от решетки /, стоящей на входе поляризатора,

затем в третий раз проходит вращатель 2, поворачиваясь оиять на 45°, и лроходит очередную решетку 3, попадая на следующий поляризатор.

Таким образом, в зависимости от того, куда

вращается плоскость поляризации, волна проходит его один раз или трижды.

Предложенный решетчатый фазовращатель обладает рядом преимуществ перед известными фазовращателями на круглом волноводе, основными из которых являются следующие: большая скорость .переключения фазы и малая мощность управления, постоянное количество энергии управления при любой величине дискретного фазового сдвига, меньшие габариты.

вращателей плоскости поляризации на 45°, установленных последовательно, отличающийся тем, что, с целью увеличения скорости переключения фазы и уменьшения мощности управления, на входе и выходе каждого вращателя плоскости поляризации помещены металлические рещетки из параллельных проводников, причем в каждой последующей решетке проводники повернуты относительно проводников предыдущей на 45°.
