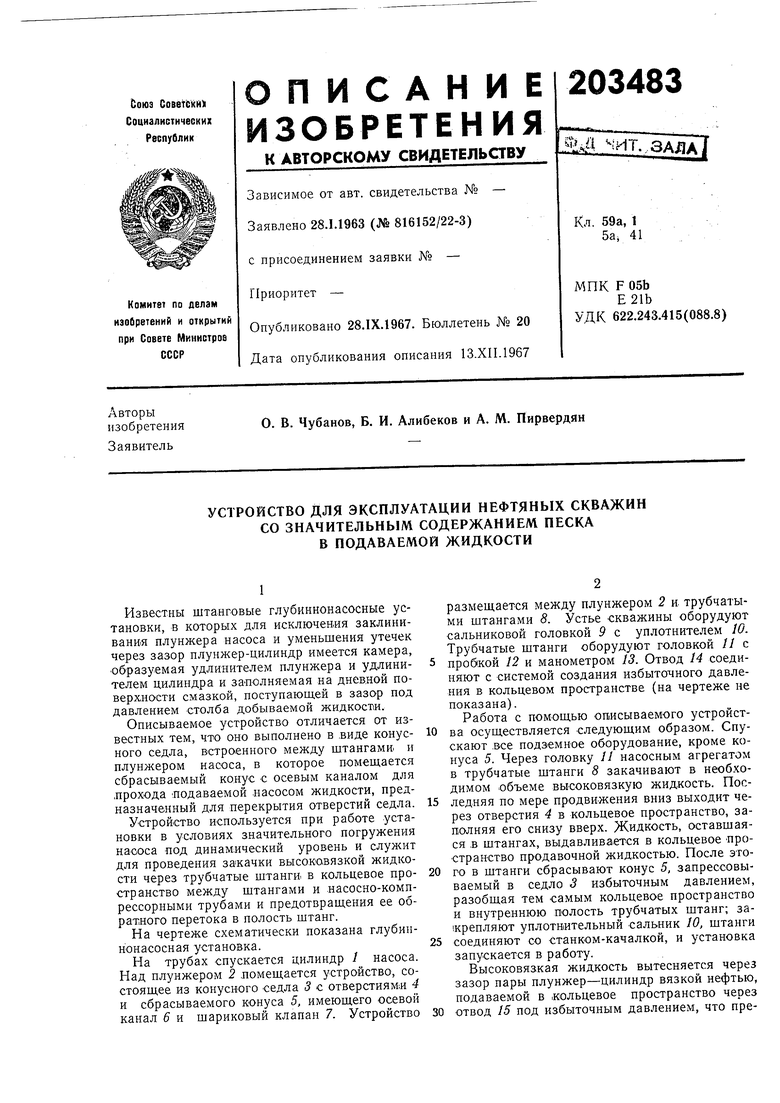

Известны штанговые глубиннонасосные установки, в которых для исключения заклинивания плунжера насоса и уменьшения утечек через зазор плунжер-цилиндр имеется камера, образуемая удлинителем плунжера и удлинителем цилиндра и заполняемая на дневной поверхности смазкой, поступаюш,ей в зазор под давлением столба добываемой жидкости.
Описываемое устройство отличается от известных тем, что оно выполнено в .виде конусного седла, встроенного между штангами, и плунжером насоса, в которое помещается сбрасываемый конус с осевым каналом для .прохода Подаваемой иасосом жидкости, предназначенный для перекрытия отверстий седла.
Устройство используется при работе установки в условиях значительного погружения насоса под динамический уровень и служит для проведения закачки высоковязкой жидкости через трубчатые штанги, в кольцевое пространство между штангами и насосно-компрессорными трубами и предотвраш,ения ее обратного перетока в полость штанг.

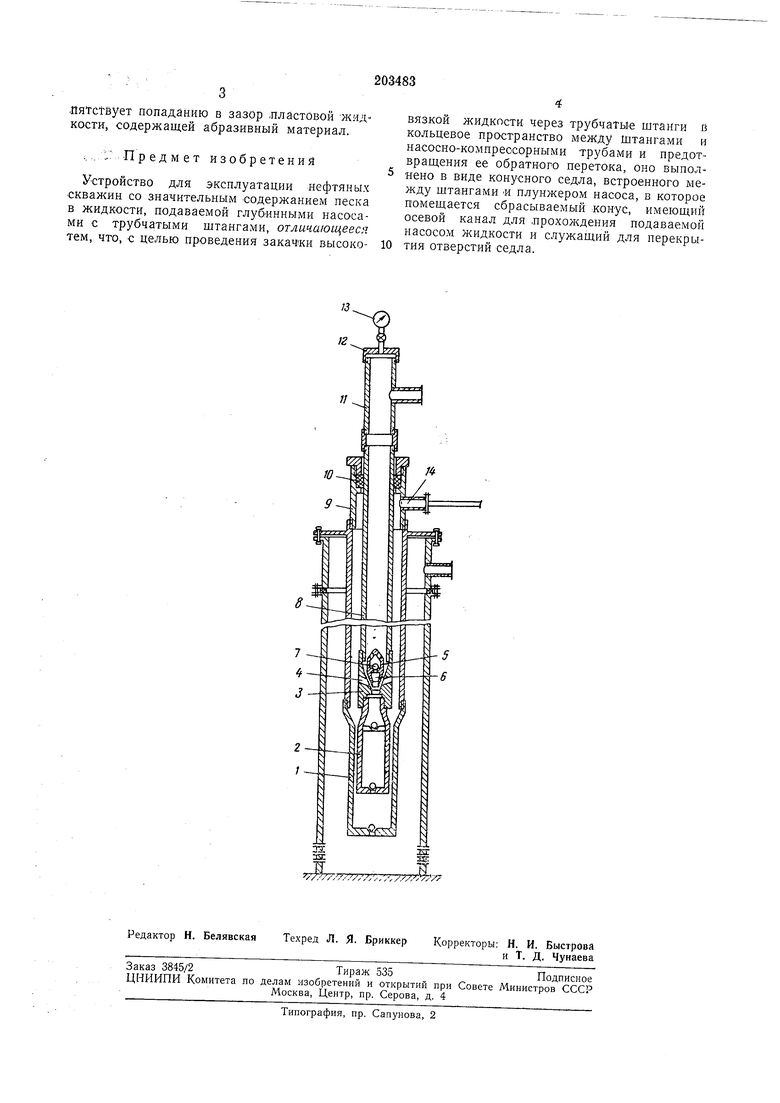

На чертеже схематически показана глубипнонасосная установка.
размещается между плунжером 2 и трубчатыми штангами 8. Устье скважины оборудуют сальниковой головкой 9 с уплотнителем 10. Трубчатые штанги оборудуют головкой // с
пробкой 12 и манометром 13. Отвод 14 соединяют с системой создания избыточного давления в кольцевом пространстве (на чертеже не показана). Работа с помощью оП|Исываемого устройства осуществляется следующим образом. Спускают .все подземное оборудование, кроме конуса 5. Через головку 11 насосным агрегатом в трубчатые штанги 8 закачивают в необходимом объеме высоковязкую жидкость. Последняя по мере продвижения вниз выходит через отверстия 4 в кольцевое пространство, заполняя его снизу вверх. Жидкость, оставшаяся .в штангах, выдавливается в кольцевое пространство продавочной жидкостью. После этого в штанги сбрасывают конус 5, запрессовываемый в седло 3 избыточным давлением, разобщая тем самым кольцевое пространство и внутреннюю полость трубчатых штанг; за1крепляют уплотнительный сальник 10, штанги
