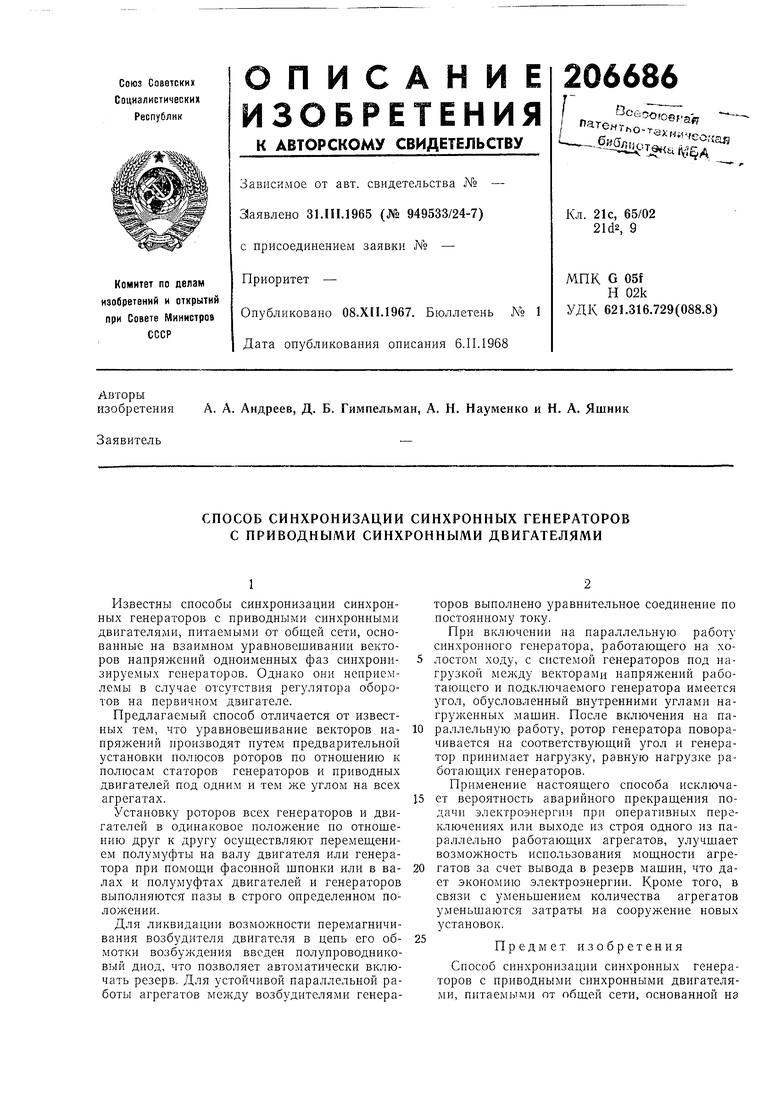

СПОСОБ СИНХРОНИЗАЦИИ СИНХРОННБ1Х ГЕНЕРАТОРОВ С ПРИВОДНЫМИ СИНХРОННЫМИ ДВИГАТЕЛЯМИ Советский патент 1968 года по МПК H02J3/40

Известны способы синхронизации синхронных генераторов с приводными синхронными двигателями, питаемыми от общей сети, основанные на взаимном уравновешивании векторов напряжений одноименных фаз синхронизируемых генераторов. Однако они неприемлемы в случае отсутствия регулятора оборотов на первичном двигателе.

Предлагаемый способ отличается от известных тем, что уравновешивание векторов напряжений производят путем предварительной установки нолюсов роторов по отношению к полюсам статоров генераторов и приводных двигателей под одним и тем же углом на всех агрегатах.

Установку роторов всех генераторов и двигателей в одинаковое положение по отношению друг к другу осуш:ествляют перемеш,ением полумуфты на валу двигателя или генератора при помош,и фасонной шпонки или в валах и полумуфтах двигателей и генераторов выполняются пазы в строго определенном положении.

Для ликвидации возможности перемагничивания возбудителя /двигателя в цепь его обмотки возбуждения введен полупроводниковый диод, что позволяет автоматически включать резерв. Для устойчивой параллельной работы агрегатов между возбудителями генераторов выполнено уравнительное соединение по постоянному току.

При включении на параллельную работу синхронного генератора, работающего на холостом ходу, с системой генераторов под нагрузкой между векторами напряжений работающего и подключаемого генератора имеется угол, обусловленный внутренними углами нагруженных машин. После включения на параллельную работу, ротор генератора поворачивается на соответствующий угол и генератор принимает нагрузку, равную нагрузке работающих генераторов. Применение настоящего способа исключает вероятность аварийного прекращения подачи электроэнергии при оперативных переключениях или выходе из строя одного из параллельно работающих агрегатов, улучшает возможность использования мощности агрегатов за счет вывода в резерв машин, что дает экономию электроэнергии. Кроме того, в связи с уменьшением количества агрегатов уменьшаются затраты на сооружение новых установок.

25

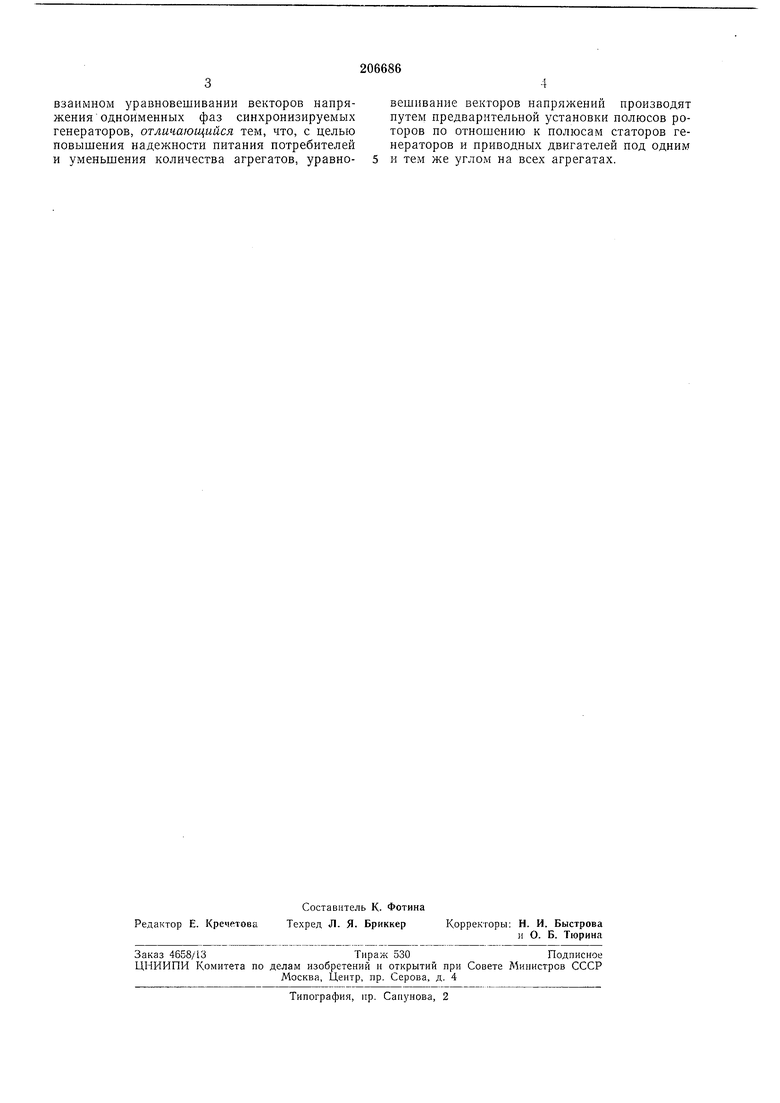

Предмет изобретения 3 взаимном уравновешивании векторов наиряженияодноименных фаз синхронизируемых генераторов, отличающийся тем, что, с целью повышения надежности питания потребителей и уменьшения количества агрегатов, уравно-5 4 вешивание векторов напряжений производят иутем предварительной установки полюсов роторов по отношению к полюсам статоров генераторов и приводных двигателей под одним и тем же углом на всех агрегатах.
