ШПРИЦ ДЛЯ ДОЗИРОВАНИЯ ПРОБ ГАЗА ИЛИ ЖИДКОСТИ Советский патент 1968 года по МПК G01F11/04

1

Известен шотриц для дозирова:яия лр-об газа ИЛ« ж идко-сти, содержащий щилиндр, внутри которого раоположвн подвижный поршень, насажелный .на штоК. Поршень вьиполнен из литого фтОроиласта и укреплен (Между двумя диока1ми, ад|И1н из .которых является .подвижным и служит для сжатия поршня. Вследствие текучести фторошласта в известном поршне IB лрОцеасе эксплуатации прои1сход1ит разгер м;етиза1ция системы поршень-щилиндр.

Предлагаемый Ш1пр1иц отли-чается от известнаго тем, что (поршень .вьгаолнен в вйде пары фторопластовых стака но1В, (вставленных один в другой н образующих со штоко м К1ольцевую полость, заполненную уиругиМ материалом, |на1при1мер резиной. Это позволяет повысить гер метичность 1системы поршень-щилиндр и увеличить срок службы шприца.

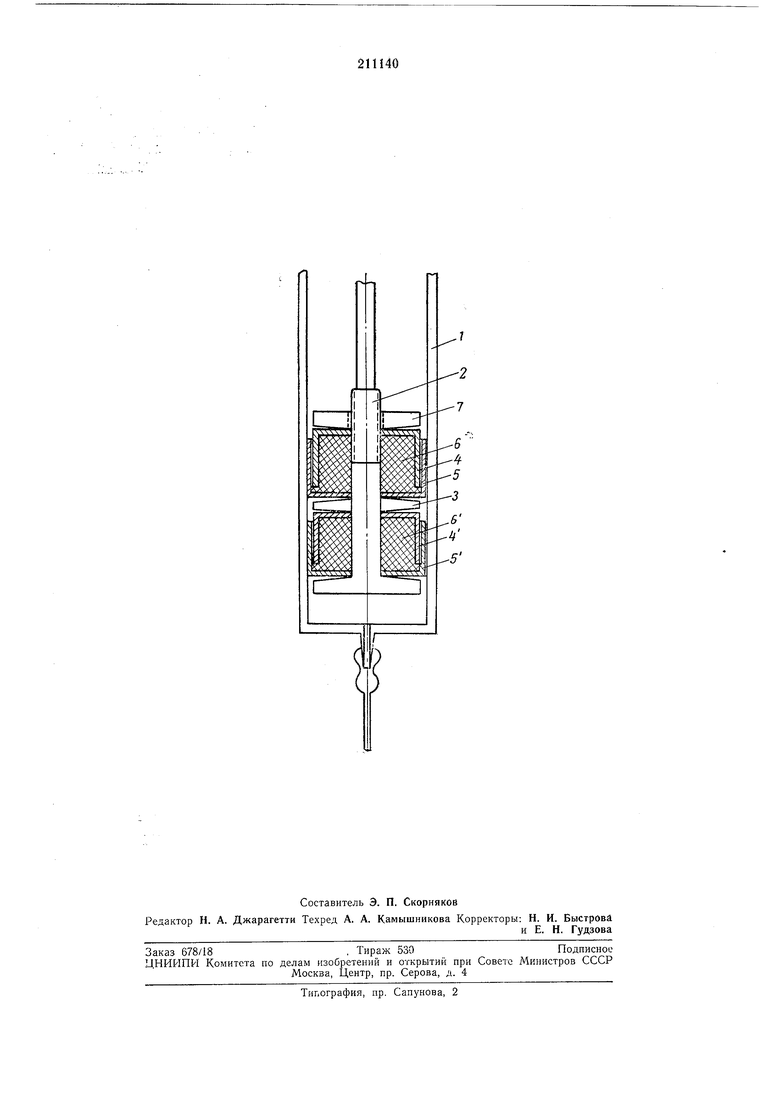

На чертеже изображена принцишиальная схема он1И сы;ваемого шприца.

Он имеет цилиндр 1, в гкоторый 1введен шток 2. На последнем за креплено два уплотнения, разделенных металлической шайбой 3. Каждое уилотнение состоит из двух фторопласговых стаканов 4 Е 5 (4 н 5), внутри которых помещена резиновая шайба 6 (б). Гайка 7 ноджимает уплотнения. С помощью резины обеспечивается настоянное поршня к стенкаМ щил индра. Диаметр наруж)ного стакана соответствует 1внутренне му диаметру цилиидра шприца. Каждый стакан И1меет стенки толщиной 0,15-0,3 мм,

Предмет изобретения

Шнри1Ц для дозирования проб газа или жидкости, содержащий цилиндр, .внутри которого установлен подвижной норшень, насаженный на шток и закрепленный .между двумя поджимными дисками, отличающийся тем, что, с целью повышения 1гер|Метичности систе1мы поршень-цилиндр и увеличения срока службы шнрица, поршень выполнен в виде двух фторопластовых стаканов, вставленных один в другой и образующих со штоко м кольцевую полость, заполненную упругим материалом.
