УСИЛИТЕЛЬ ПОСТОЯННОГО ТОКА Советский патент 1968 года по МПК H03F3/38

Описание патента на изобретение SU213924A1

Известны усилители постоянного тока, построенные ПО принЦиюу модуляция-демодуляция. Частота модуляций в них обычно ограничивается велйчиной 1 кгц из-за «аличия выбросов, обусловленных переходными процессами в транаисторпых ключах при управлении сигналами прямоугольной формы.

С целью выделения первой гармоники iHcпользуются резонансные RC-цепи. Однако прИменение их приводит к значительному ухудшению динамических свойств устройства и, следовательно, сводит на «ет эффективность от .повышения частоты модуляции.

Предложенный усилитель отличается от известных тем, что в нем база транзистора модулятора (И Последовательно соединенный с ней резистор подключены одновре.мен-но к одной из клемм источника -переменного нап1ряжения и через встречно-последовательно соединенные, катодами диоды к земле, а база транзистора демодулятора и .последовательно соединенный с ней резистор одновременно подсоединены через дополнительный резистор к другой клемме источника переменного напряжения И через встречно-последовательно соеди1неН:Ные :катодами диоды также к земле, при этом последняя из этих 1клемм через резистор соединена с землей. Это позволяет уменьшить уровень пороговой чувствительности и повысить -стабильность тракта модулятор -демодулятор на частотах свыше 1 кгц путем стро.бирования режекции выбросов, .возникающих -в транзисторных .ключах модулятора.

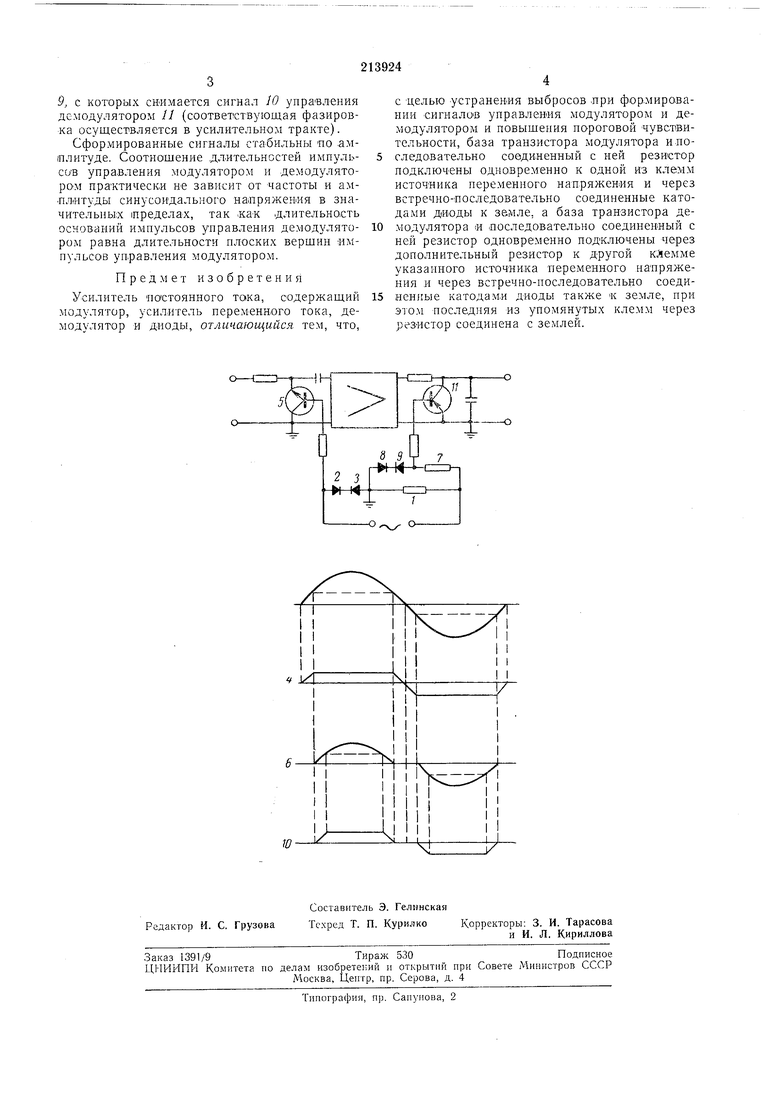

На чертеже изображена .принципиальная схема описываемого устройства и приведены эпюры сформированных управляющих сигналов.

Пере.менное синусоидальное на-пряжение подано на зажимы цепй, состоящей из балластного сопротивления 1 и двух встречно включенных кремниевых -стабилизаторов 2 .и 3. Со стабилизаторов снимается напряжение в форме дву.полярных трапецеидальных импульсов

4, являющееся управ-ляющим для модулятора 5. Выходной -си.гнал модулятора содержит выбросы, -причем выбросы не интегрируются .в усилительном тракте и не перегружают его. На балластном сопротивлении 1 надает .напряжение. Его форма представлена на чертеже кривой 6. Это напряжение используется для формирования трапецеидальны.к двунолярных Импульсов уменьшенной длительности относительно длительности имнульсов управления модуляторов на величину, достаточную для вырезания выбросов из полезного сигнала путем ограничения его амнлитуды при помоЩИ ограничителя. Ограничитель состоит из балластного сопро
