НАСОСНАЯ СТАНЦИЯ Советский патент 1968 года по МПК F04B17/00

Описание патента на изобретение SU216457A1

Известны насосные станции для оросительных систем, содержащие капсульный насосный агрегат, шарнирно соединенный с трубопроводом, закрепленным в сооружении станции.

В предложенной насосной станции насосный агрегат и отрезок станционного трубопровода установлены подвижно на катках на рельсовой колее, укрепленной на откосах оросительного канала или водоема и прибрежной строительной площадке. Это позволяет проводить все монтажные работы на прибрежной площадке без эстакад.

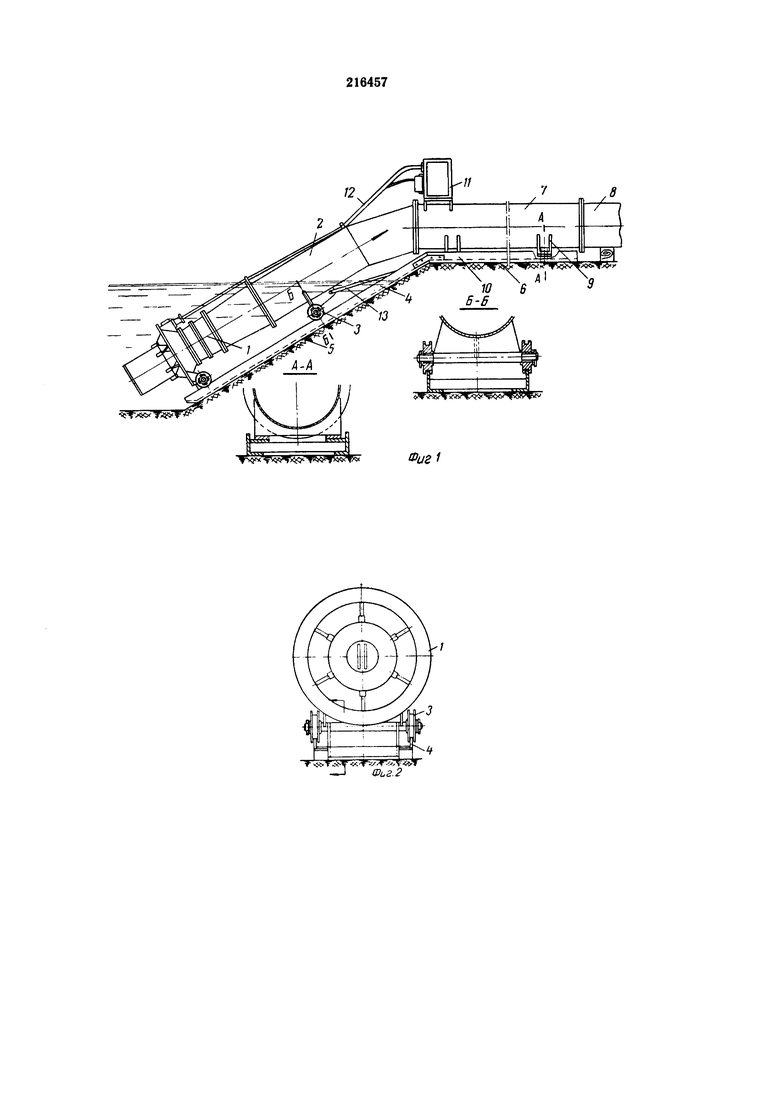

На фиг. 1 схематически изображена описываемая насосная станция, вид сбоку; на фиг. 2 - то же, со стороны насосного агрегата.

Станция содержит капсульный насосный агрегат 1 и наклонный отрезок 2 станционного трубопровода, установленные на катках 3 на рельсовой колее 4. Последняя закреплена на откосе 5 канала или водоема и прибрежной площадке 6. Горизонтальный отрезок 7 станционного трубопровода присоединен к напорному трубопроводу 8 оросительной сети и жестко связан лапами 9 с горизонтальным отрезком 10 рельсовой колеи. На горизонтальном отрезке станционного трубопровода установлен блок 11 управления с линией 12 передач. Для спуска и подъема насосной станции служит буксир 13.

При монтаже насосный агрегат устанавливают на горизонтальный участок рельсовой колеи, к нему присоединяют наклонный отрезок станционного трубопровода, а также электрокабели и воздуховод и в таком виде опускают по наклонному отрезку рельсовой колеи. После этого стационарный трубопровод между наклонным и напорным трубопроводами оросительной сети вставляют горизонтальный отрезок станционного трубопровода.

Похожие патенты SU216457A1

название год авторы номер документа
Насосная станция 1976
  • Муравьев Евгений Степанович
  • Чернов Петр Александрович
  • Андрианов Вячеслав Филипович
SU600989A1
МНОГООПОРНАЯ МАШИНА ПРИПОВЕРХНОСТНОГО ДОЖДЕВАНИЯ КРУГОВОГО ДЕЙСТВИЯ "ВОЛГА- КЧ" ЧУБИКОВА Н.Е. 1998
  • Чубиков Н.Е.
RU2137353C1
ОРОСИТЕЛЬНАЯ СИСТЕМА С ПОЛИВОМ ПО СКЛОНУ 2001
  • Тютюкин В.Ф.
RU2220559C2
СПОСОБ БЕСТРАНШЕЙНОЙ ПРОКЛАДКИ ТРУБОПРОВОДА 2006
  • Рудаченко Александр Валентинович
  • Поварницын Сергей Викторович
  • Зыков Владимир Михайлович
RU2326284C1
Способ накопления запасов воды и сооружение для его осуществления 2023
  • Губин Владимир Константинович
  • Головинов Евгений Эдуардович
RU2818809C1
ДВУХКОНСОЛЬНЫЙ ДОЖДЕВАЛЬНЫЙ АГРЕГАТ 1998
  • Колганов А.В.
  • Рогачев А.Ф.
  • Бородычев В.В.
  • Салдаев А.М.
  • Мазаева Т.И.
RU2130251C1
СПОСОБ ОЧИСТКИ ЖИВОТНОВОДЧЕСКИХ ДРЕНАЖНЫХ И ПОВЕРХНОСТНЫХ ВОД И УСТРОЙСТВО ЕГО ОСУЩЕСТВЛЕНИЯ 2016
  • Голубенко Михаил Иванович
RU2630791C1
СИСТЕМА КАПЕЛЬНОГО ОРОШЕНИЯ 2016
  • Голубенко Михаил Иванович
RU2622910C1
Способ осушения карьера 2020
  • Морин Андрей Степанович
  • Мигунов Виталий Иванович
RU2738515C1
АГРЕГАТ ДЛЯ РАЗРАБОТКИ ПОДВОДНЫХ ФОРМАЦИЙ 1991
  • Черней Э.И.
  • Хершберг Б.Л.
  • Марков А.Е.
  • Черней О.Э.
RU2021512C1

Иллюстрации к изобретению SU 216 457 A1

Формула изобретения SU 216 457 A1

Насосная станция, преимущественно для оросительных систем, содержащая капсульный насосный агрегат и станционный трубопровод, отличающаяся тем, что, с целью упрощения строительно-монтажных работ, капсульный насос с присоединенным к нему отрезком станционного трубопровода установлен подвижно на катках на рельсовой колее, укрепленной на откосе водоема и прибрежной площадке.

SU 216 457 A1

Авторы

Павлов Г.Б.

Даты

1968-07-25Публикация

1967-01-09Подача
