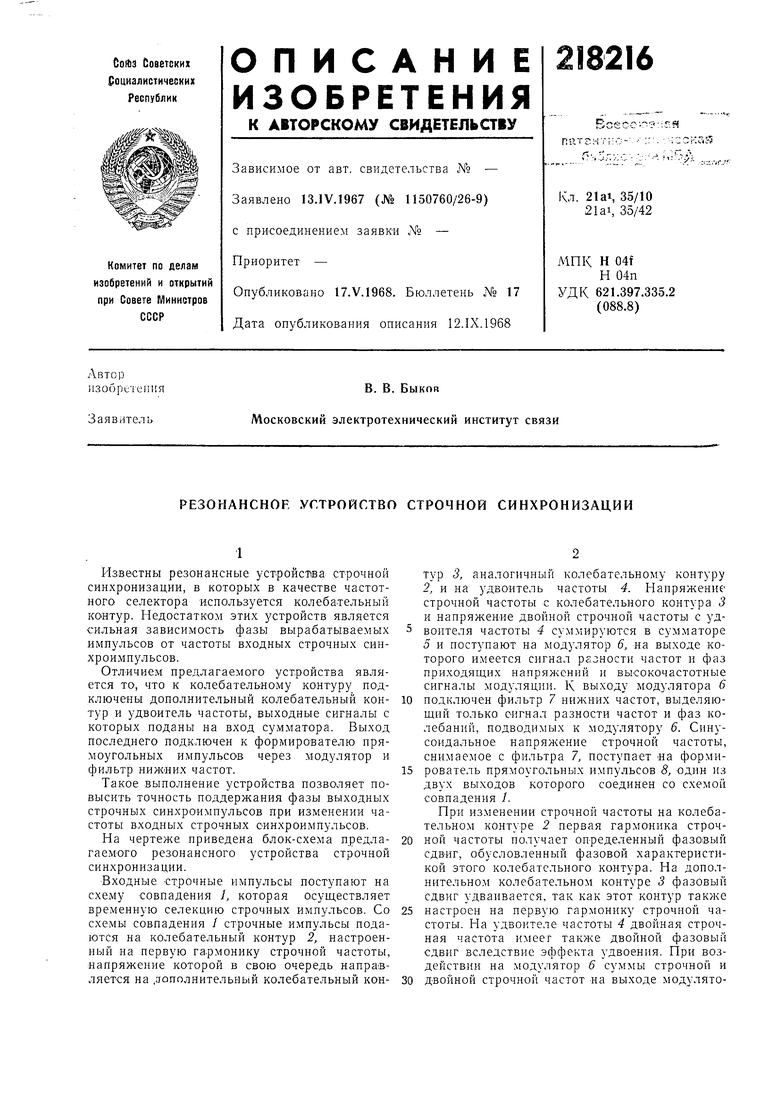

УГ.ТРОЙСТВО СТРОЧНОЙ СИНХРОНИЗАЦИИ Советский патент 1968 года по МПК H04N5/06

Известны резонансные устройства строчной синхронизации, в которых в качестве частотного селектора используется колебательный контур. Недостатком этих устройств является сильная зависимость фазы вырабатываемых импульсов от частоты входных строчных синхроимпульсов.

Отличием предлагаемого устройства является то, что к колебательному контуру подключены дополнительный колебательный контур и удвоитель частоты, выходные сигналы с которых поданы на вход сулмматора. Выход последнего подключен к формирователю прямоугольных импульсОВ через модулятор и фильтр нижних частот.

Такое выполнение устройства позволяет повысить точность поддержания фазы выходных строчных синхроимпульсов при изменении частоты входных строчных синхроимпульсов.

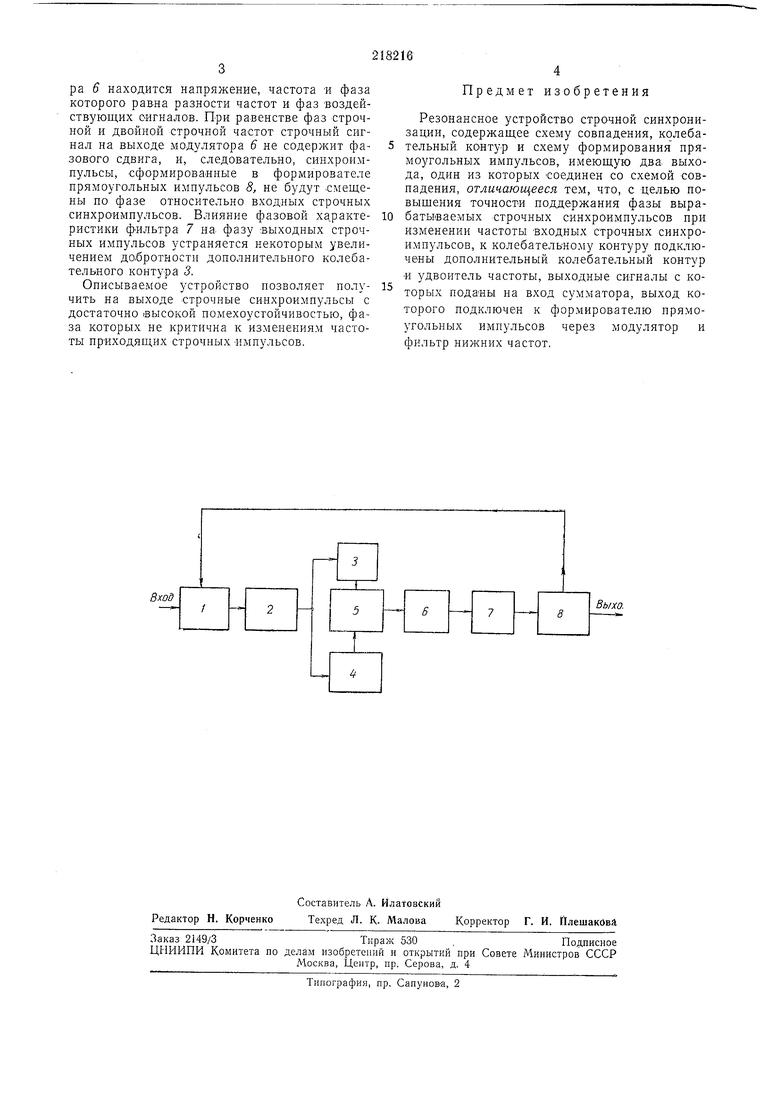

На чертеже приведена блок-схема предлагаемого резонансного устройства строчной синхронизации.

Входные Строчные импульсы поступают на схему совпадения /, которая осуществляет временную селекцию строчных импульсов. Со схемы совпадения / строчные импульсы подаются на колебательный контур 2, настроенный на первую га.рмонику строчной частоты, напряжение которой в свою очередь направляется на .зополнительньш колебательный контур 3, аналогичный колебательному контуру 2, и на удвоитель частоты 4. Напряжение строчной частоты с колебательного контура 3 и напряжение двойной строчной частоты с удвоителя частоты 4 суммируются в сумматоре 5 и поступают на модулятор 6, на выходе которого имеется сигнал разности частот и фаз приходящих напряжений и высокочастотные сигналы модуляции. К выходу модулятора 6

подключен фильтр 7 нижних частот, выделяющий только сигнал разности частот и фаз колебаний, подводимых к модулятору 6. Синусоидальное напряжение строчной частоты, снимаемое с фильтра 7, поступает на формирователь прямоугольных импульсов 8, один из двух выходов которого соединен со схемой совпадения /.

При изменении строчной частоты на колебательном контуре 2 первая гармоника строчной частоты получает определенный фазовый сдвИГ, обусловленный фазовой характеристикой этого колебательного контура. На дополнительном колебательном контуре 3 фазовый сдвиг удваивается, так как этот контур также

настроен на первую гармонику строчной частоты. На удвоителе частоты 4 двойная строчная частота имеет также двойной фазовый сдвиг вследствие эффекта удвоения. При воздействии на модулятор 6 суммы строчной и

pa 6 находится напряжение, частота я фаза которого равна разности частот и фаз воздействующих сигналов. При равенстве фаз строчной и двойной строчной частот строчный сигнал на выходе модулятора 6 не содержит фазового сдвига, и, следовательно, синхроимпульсы, сформироваиные в формирователе прямоугольных импульсов 8, не будут -смещены по фазе относительно входных строчных синхроимпульсов. Влияние фазовой ха,рактеристики фИльтра 7 на фазу выходных строчных импульсов устраняется некоторым увеличением до.бротности дополнительного колебательного контура 3.

Описываемое устройство позволяет получить на выходе строчные синхроимпульсы с достаточно высокой помехоустойчивостью, фаза которых не критична к изменениям частоты приходящих строчных импульсов.

Предмет изобретения

Резонансное устройство строчной синхронизации, содержащее схему совпадения, колебательный контур и схему формирования прямоугольных импульсов, имеющую два. выхода, один из которых соединен со схемой совпадения, отличающееся тем, что, с целью повыщения точности поддержания фазы вырабатываемых строчных синхроимпульсов при изменении частоты входных строчных синхроимпульсов, к колебательно.му контуру подключены дополнительный колебательный контур и удвоитель частоты, выходные сигналы с которых подаиы иа вход сумматора, выход которого подключен к фор.мирователю прямоугольных импульсов через модулятор и фильтр нижних частот.

Вкод
