Известны электромагнитные реле защиты с основной и дополнительной обмотками, содержащие короткозамкнутую обмотку для устранения вибрации подвижной части.
С целью упрощения и повышения надежности работы реле при изменении температуры в широких пределах, указанная короткозамкнутая обмотка расположена непосредственно на магнитопроводе, и в ее цепь последовательно включена вторичная обмотка трансформатора, первичная обмотка которого подключена последовательно с основной обмоткой реле на полный ток сети.

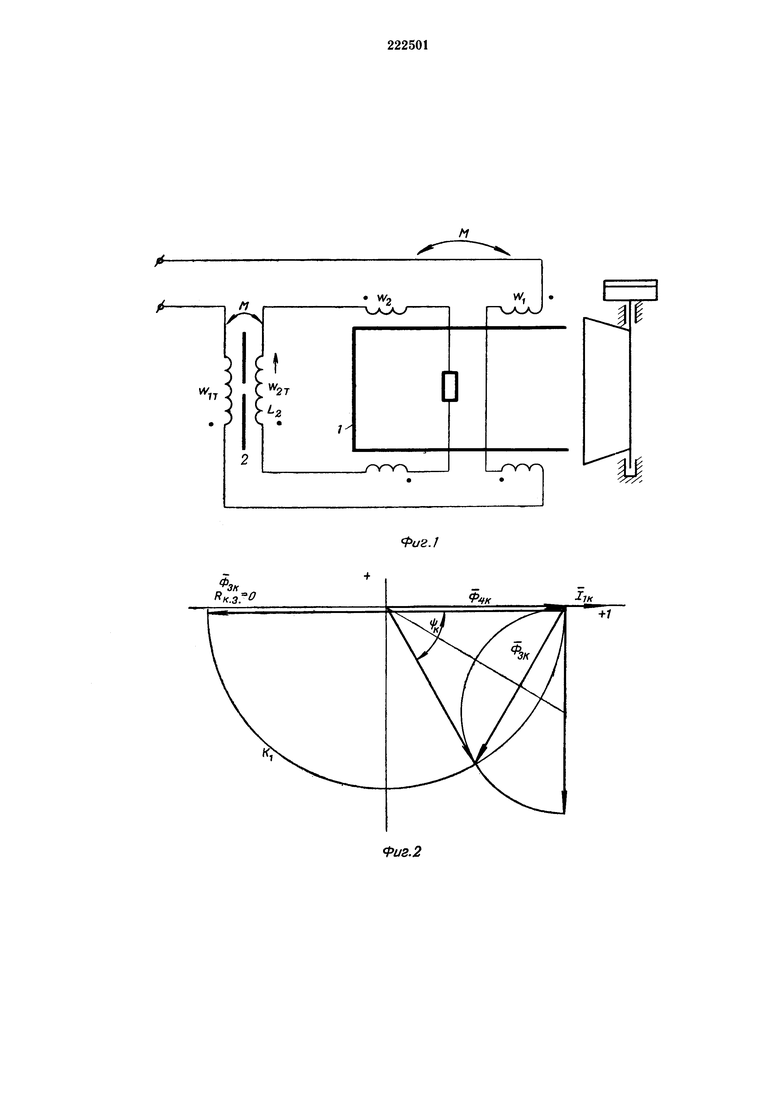

На фиг. 1 представлена схема реле. Она состоит из магнитопровода 1 с основной W1 и дополнительной W2 обмотками, трансформатора 2 с первичной последовательной обмоткой W1т, включенной на полный ток реле, и вторичной W2т, подключенной к дополнительной обмотке W2. Обмотки W2 и W2т образуют короткозамкнутую цепь. Все обмотки включены таким образом, что в короткозамкнутом контуре напряжения на обмотках W2 и W2т обусловленные взаимными индуктивностями М, имеют одинаковое направление. Трансформатор имеет зазор для устранения искажений вторичного тока при больших кратностях первичного.
Принцип работы реле следующий.
Для к гармоники тока реле соответствующий поток на полюсе реле
можно рассматривать как геометрическую сумму потоков
(фиг. 2), которые образуются от н.с. обмоток W1 и W2. Поток
имеет постоянную величину и направление, совпадая с вектором тока реле
. Величина же и направление вектора определяется параметрами к.з. контура. При изменении активного сопротивления Rк.з. от
до 0 конец этого вектора скользит по окружности K1. При этом возможно такое соотношение параметров, что вектор рабочего потока над полюсом совпадет с радиусом этой окружности и, следовательно, будет постоянен по амплитуде. Фаза этого потока
относительно тока
меняется от 0 (При
) до 180°(при Rк.з. = 0).
Это позволяет исключить влияние активного сопротивления к.з. контура на величину рабочего потока реле и тем самым обеспечить постоянство тока срабатывания реле в любом диапазоне температур, а также получить значительный сдвиг третьей гармоники.
Параметры к.з. цепи можно выбрать таким образом, что для первой гармоники потока
(относительно третьей 360°). Тогда угол сдвига между началами первой и третьей гармоник, дополнительно вносимый схемой, определяется только сдвигом третьей гармоники.
Следовательно, результирующий угол сдвига между гармониками потока реле будет близок к 0°. При таком значении угла вибрация, вызванная несинусоидальностью тока, полностью устраняется.
Электромагнитное реле защиты с основной и дополнительной обмотками, содержащее короткозамкнутую обмотку для устранения вибрации подвижной части, отличающееся тем, что, с целью упрощения и повышения надежности работы при изменении температуры в широких пределах, указанная короткозамкнутая обмотка расположена непосредственно на магнитопроводе, и в ее цепь последовательно включена вторичная обмотка трансформатора, первичная обмотка которого подключена последовательно с основной обмоткой реле на полный ток сети.
