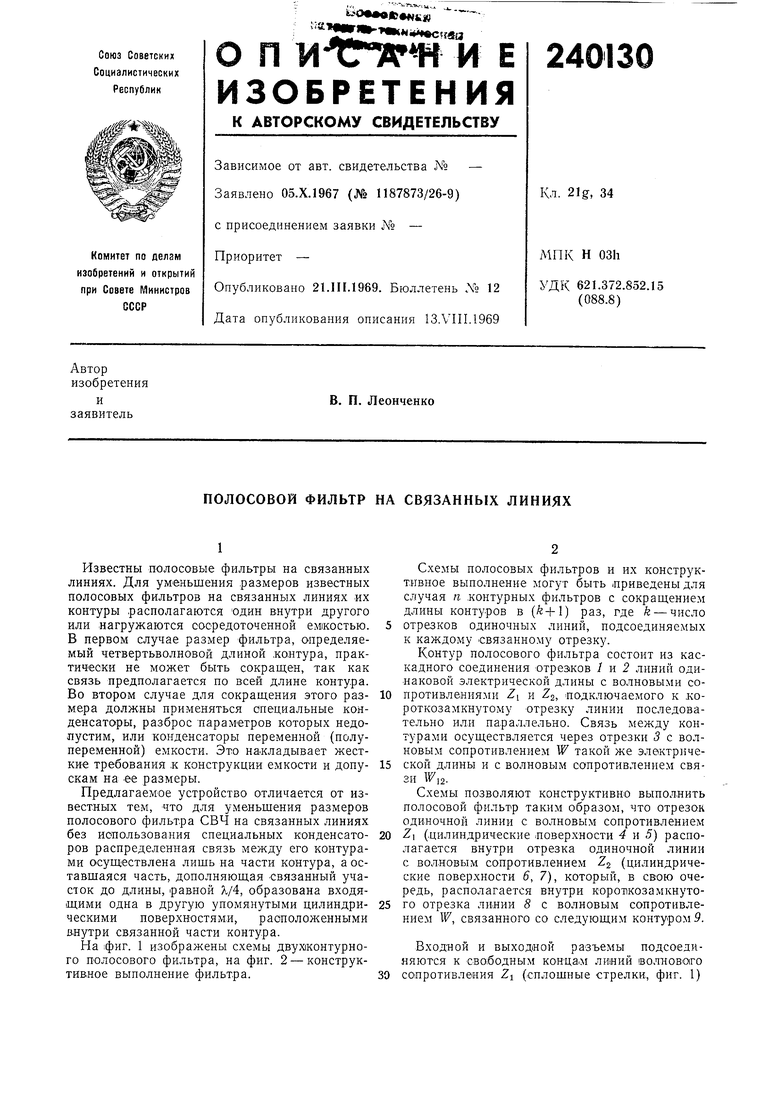

ПОЛОСОВОЙ ФИЛЬТР НА СВЯЗАННЫХ линиях Советский патент 1969 года по МПК H01P1/201

Известны полосовые фильтры на связанных линиях. Для уменьшения .размеров известных полосовых фильтров на связанных линиях их контуры располагаются один внутри другого или нагружаются сосредоточенной емкостью. В первом случае размер фильтра, определяемый четвертьволновой длиной .коитура, практически не может быть сокращен, так как связь предполагается по всей длине контура. Во втором случае для сокращения этого размера должны применяться специальные конденсаторы, разброс параметров которых недопустим, или конденсаторы переменной (полупеременной) емкости. Это накладывает жесткие требования ,к конструкции емкости и допускам на -ее размеры.

Предлагаемое устройство отличается от известных тем, что для уменьшения размеров полосового фильтра СВЧ на связанных линиях без использования специальных конденсаторов распределенная связь между его контурами осуществлена лишь на части контура, а оставшаяся часть, дополняющая связанный участок до длины, равной Я/4, образована входящими одна в другую упомянутыми цилиндрическими поверхностями, располол енными внутри связанной части контура.

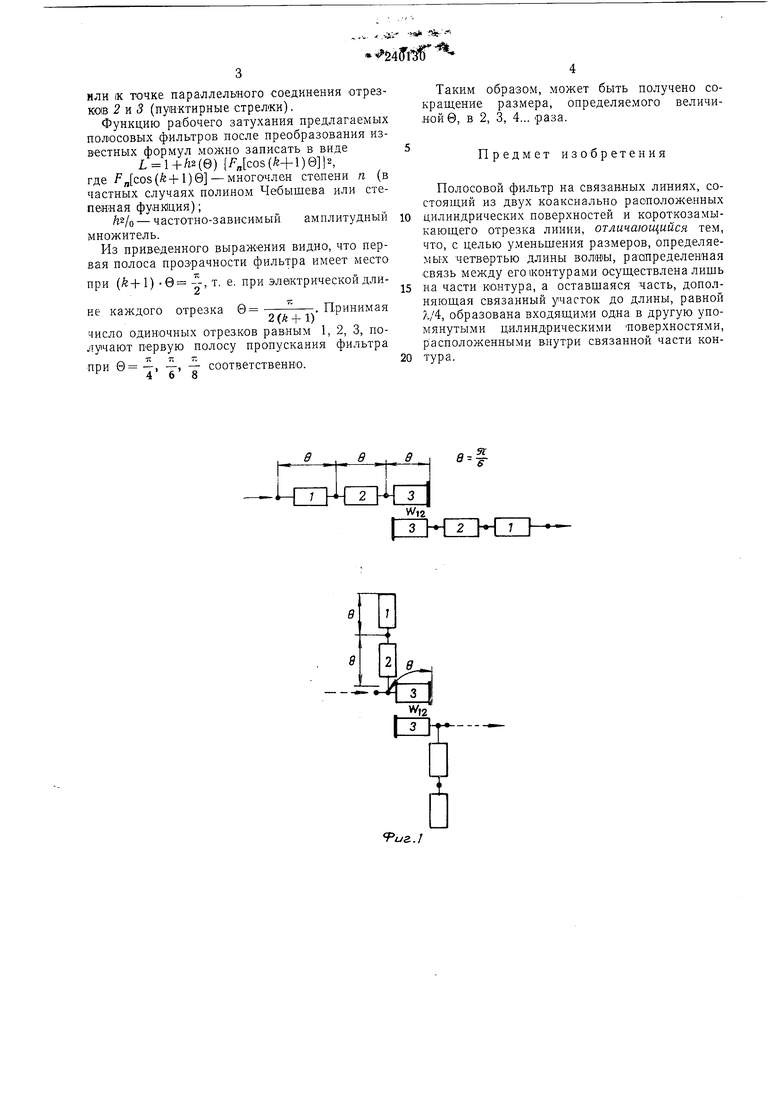

Схемы полосовых фильтров и их конструктивное выполнение могут быть .приведены для случая п .контурных фильтров с сокращением длины контуров в (k+l) раз, где k - число отрезков одиночных линий, подсоединяемых к каждому связанному отрезку.

Контур полосового фильтра состоит из каскадного соединения отре31ков 1 и 2 линий одинаковой электрической длины с волновыми сопротивлениями Zi и 2, подключаемого к .короткозамкнутому отрезку линии последовательно или параллельно. Связь между контурами осуществляется через отрезки 3 с волновым сопротивлением W такой же электрической длины и с волновым сопротивлением связи Г,2.

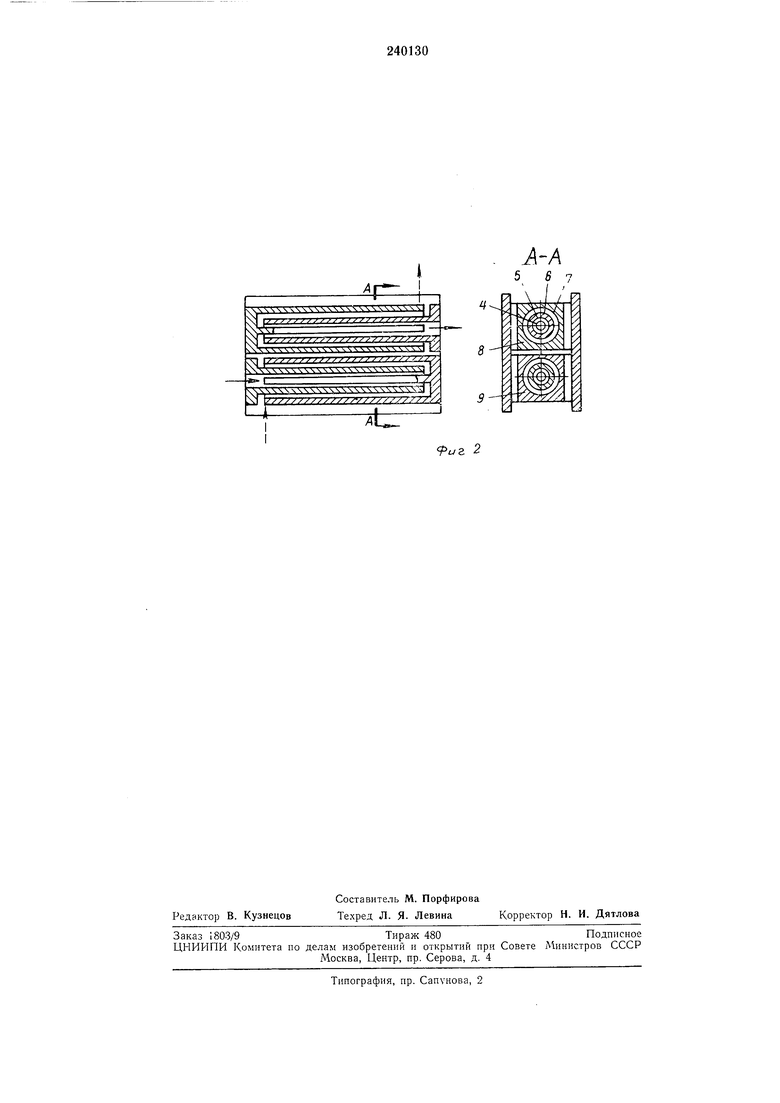

Схемы позволяют конструктивно выполнить полосовой фильтр таким образом, что отрезок одиночной линии с волновым сопротивлением Zi (цилиндрические .поверхности 4 и 5) располагается внутри отрезка одиночной линии с вол.новым сопротивлением Z (цилиндрические поверхности 6, 7), который, в свою очередь, располагается внутри короткозамкнутого отрезка линии 8 с волновым сопротивлением W, связанного со следующим контуром 9.

Входной и выходной разъемы подсоединяются к свободным концам линий волнового сопротивления Zi (сплошные стрелки, фиг. 1)

или IK точке параллельного соединения отрезков 2 и 5 (пунктирные стрелки).

Функцию рабочего затухания предлагаемых полюсовых фильтров после преобразования известных формул можно записать в виде

L l+/i2(e) (fe+l)e)2, где (fe-M)e - многочлен степени п (в частных случаях полином Чебышева или степенная функщия);

ft2/o - частотно-зависимый амплитудный множитель.

Из приведенного выражения видно, что первая полоса прозрачности фильтра имеет место

при (k+) &---, т. е. при электрической длиПринимая

не каждого отрезка в

2(k + )

число одиночных отрезков равным 1, 2, 3, получают первую полосу пропускания фильтра

при 6 -,

- соответственно. 4

Таким образом, может быть получено сокращение размера, определяемого величиной 0, в 2, 3, 4... раза.

т-г

Предмет изобретения

Полосовой фильтр на связанных линиях, состоящий из двух коакснально расположенных

цилиндрических поверхностей и короткозамыкающего отрезка линии, отличающийся тем, что, с целью уменьшения размеров, определяемых четвертью длины волиы, раапределенная связь между его контурами осуществлена лишь

на части контура, а оставшаяся часть, дополняющая связанный участок до длины, равной Я/4, образована входящими одна в другую упомянутыми цилиндрическими поверхностями, расположенными внутри связанной части контура.

иг 2
