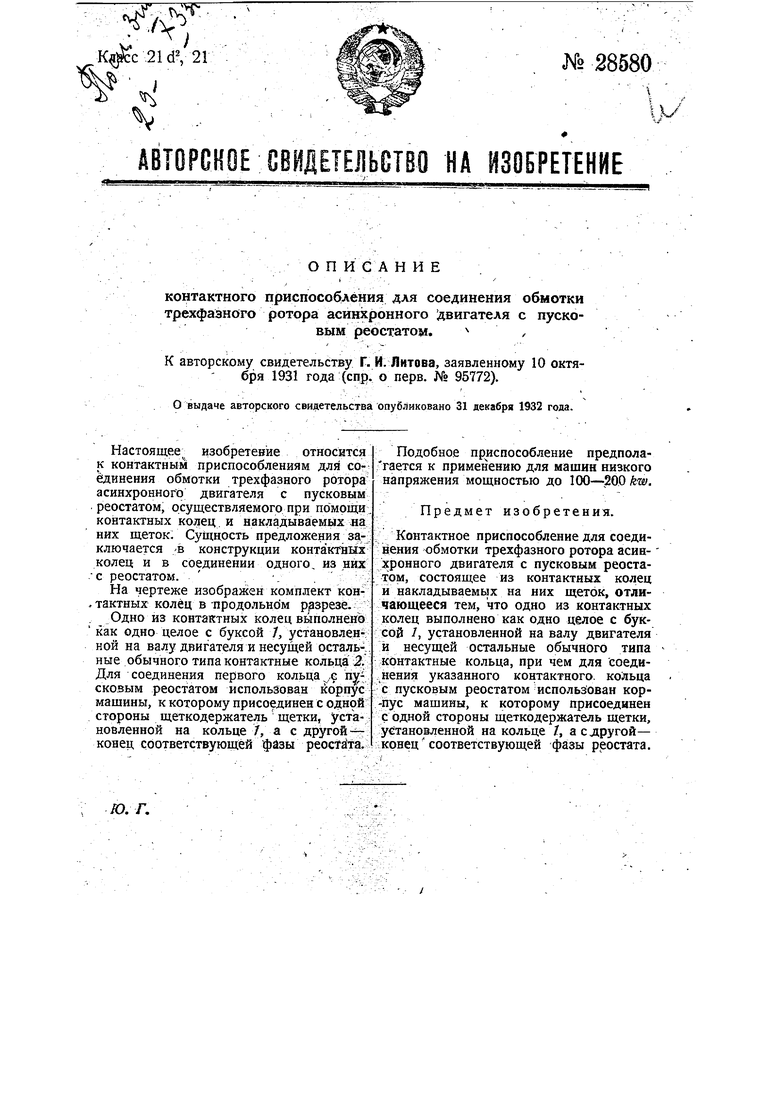

Настоящее изобретение относится к контактным приспособлениям для соединения обмотки трехфазного ротора асинхронного двигателя с пусковым реостатом, осуществляемого при помощи контактных колец и накладываемых на них щеток. Сущность предложения заключается В конструкции контактных колец и в соединении одного, из них
с реостатом.

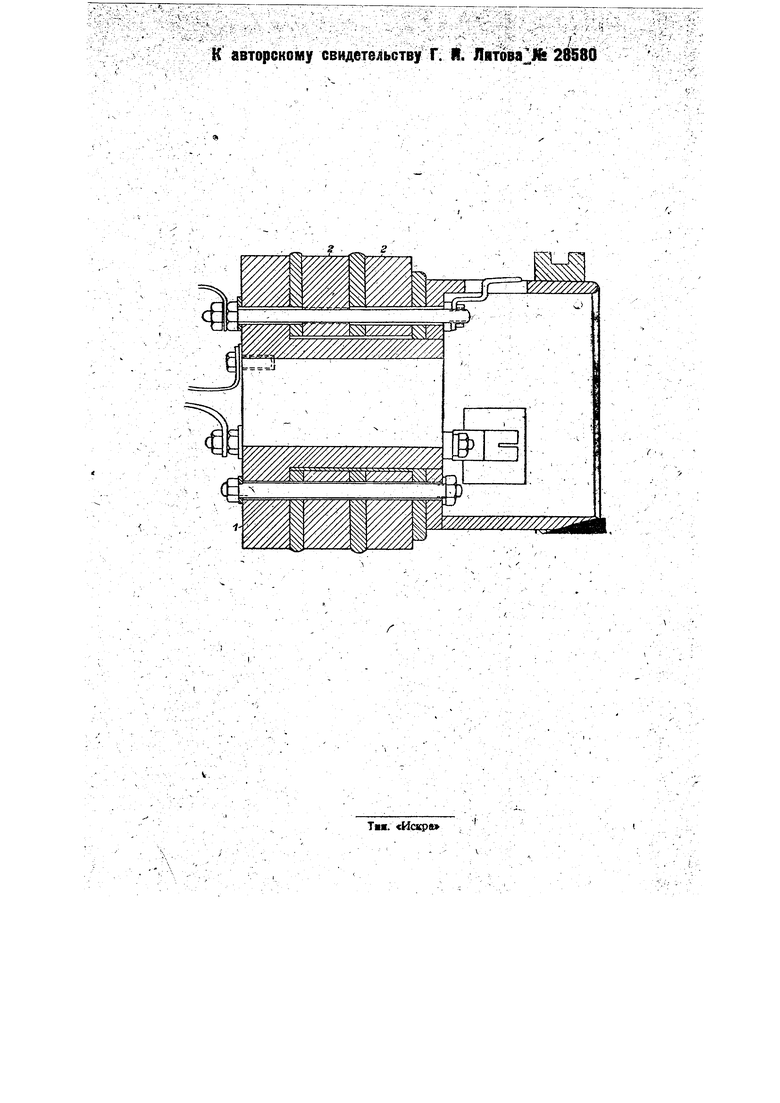

На чертеже изображен комплект кон, тактных колец в -продольном р1азрезе.
Одно из контактных колец выполнено как одно целое с буксой //установленной на валу двигателя и несу1цей остальные обычного типа контактные кольца 2. Для соединения первого кольца с пусковым реостатом использован корпус мащины, к которому присоединен с одной стороны щеткодержатель щетки, установленной на кольце У, а с другой - конец соответствующей фазы реостата.
Подобное приспособление предполагается к применению для машин низкого
напряжения мощностью до kw,
Предмет изобретения.
Контактное приспособление для соединения юбмотки трехфазного ротора асинхронного двигателя с пусковым реостатом, состоящее из контактных колец и накладываемь х на них щеток, отличающееся тем, что одно из контактных колец выполнено как одно целое с буксой /, установленной на валу двигателя и несущей остальные обычного типа контактные кольца, при чем для соединения указанного контактного, кольца с пусковым реостатом использ;ован кор-пус машины, к которому присоединен с одной стороны щеткодержатель щетки, установленной на кольце /, а с другой- конец соответствующей фазы реостата.
