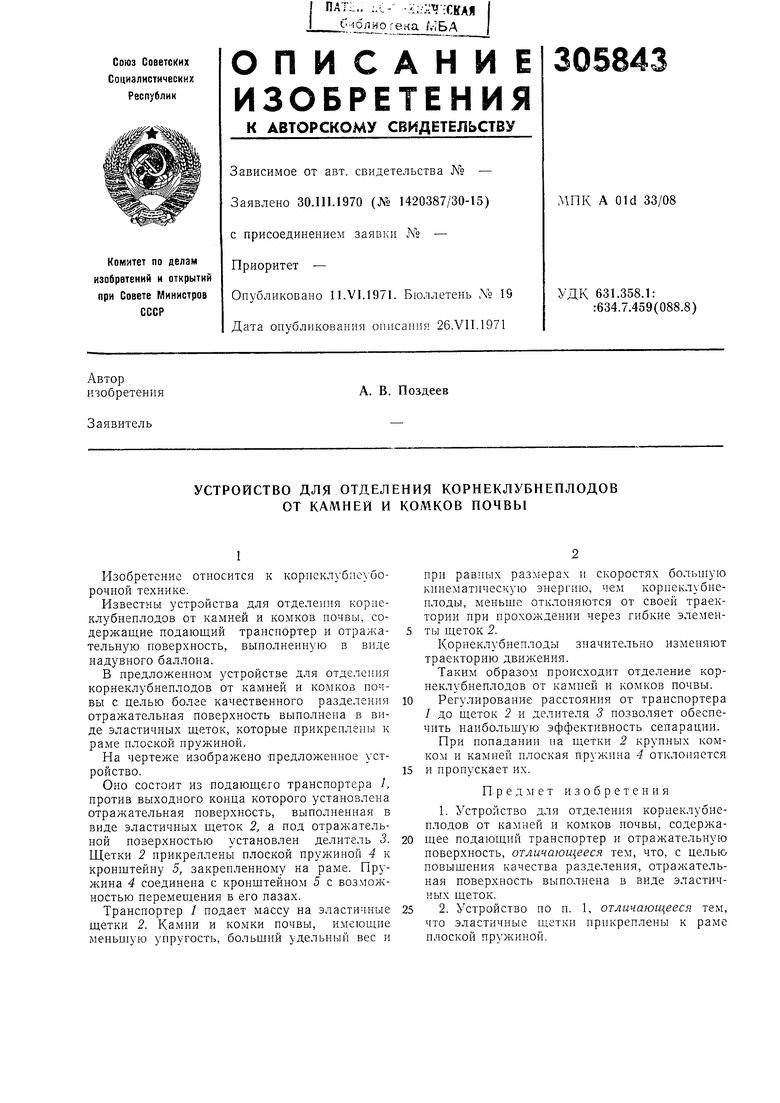

УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ КОРНЕКЛУБНЕПЛОДОВ ОТ КАМНЕЙ И КОМКОВ ПОЧВЫ Советский патент 1971 года по МПК A01D33/08

Изобретение относится к корнсклубиеуборочиой технике.

Известны устройства для отделения корнеклубнеплодов от камней и комков почвы, содержащие подающий транспортер и стражательную поверхность, выполненную в виде надувного баллона.

В предложенном устройстве для отделения корнеклубнеплодов от камней и комков почвы с целью более качественного разделения отражательная поверхность выполнена в виде эластичных щеток, которые прикреплены к раме плоской пружиной.

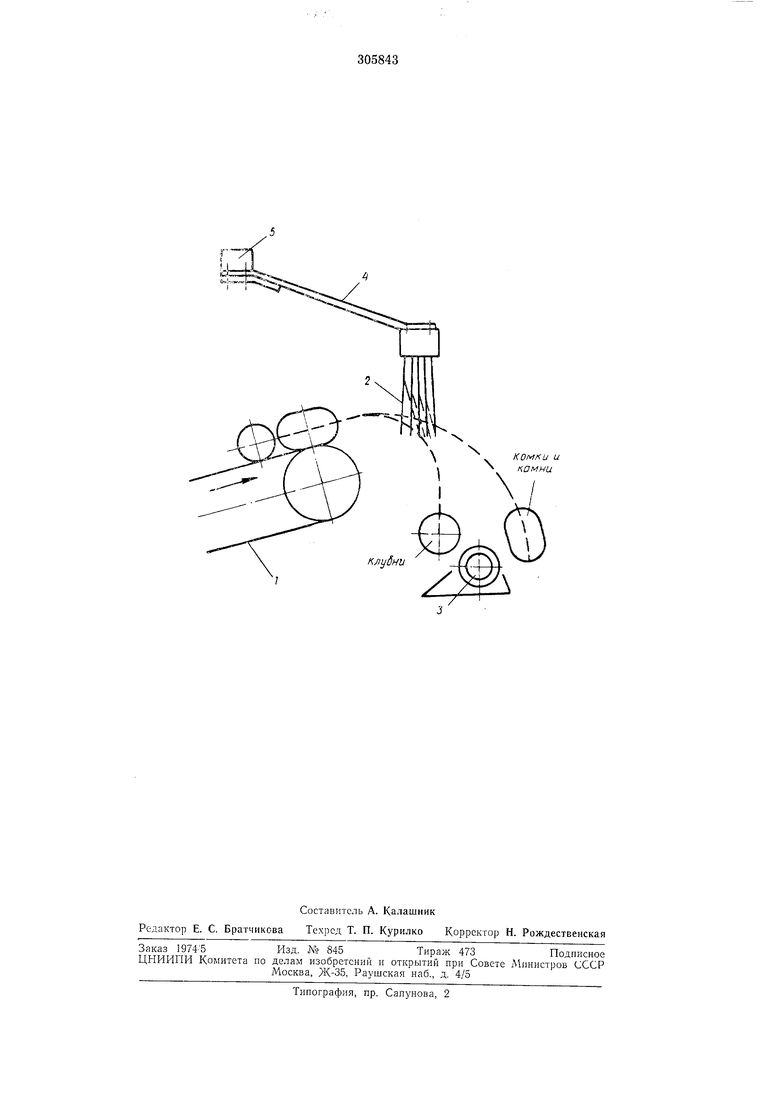

На чертеже изображено предложенное устройство.

Оно состоит из подающего транспортера /, против выходного конца которого установлена отражательная поверхность, выполненная в виде эластичных щеток 2, а под отражательной поверхностью установлен делитель 3. Щетки 2 прикреплены цлоской пружиной 4 к кронщтейну 5, закрепленному на раме. Пружина 4 соединена с кронщтейном 5 с возможностью перемещения в его пазах.

Транспортер 1 подает массу на эластичные щетки 2. Камни и комки почвы, имеющие меньшую упругость, больщий удельный вес и

при равных размерах и скоростях больн1ую кинематическую энергию, чел1 корнеклубнеплоды, меньще отклоняются от своей траектории при прохождении через гибкие элементы щеток 2.

Корнеклубнеплоды значительно изменяют траекторию движения.

Таким образом происходит отделение корнеклубнеплодов от камней и комков почвы.

Регулирование расстояния от транспортера / до щеток 2 и делителя 3 позволяет обеспечить наибольшую эффективность сепарации.

При попадании на щетки 2 крупных комком и камней плоская пружина 4 отклоняется и нронускает их.

П. р е д м е т изобретения

1.Устройство для отделения корнеклубнеплодов от камней и комков почвы, содержащее подающий транспортер и отра ;ательную поверхность, отличающееся тем, что, с целью повышения качества разделения, отражательная поверхность выполнена в виде эластичных щеток.

2.Устройство по п. 1, отличающееся тем, что эластичные щетки прикреплены к раме плоской пружиной.

Комхи и

камни
