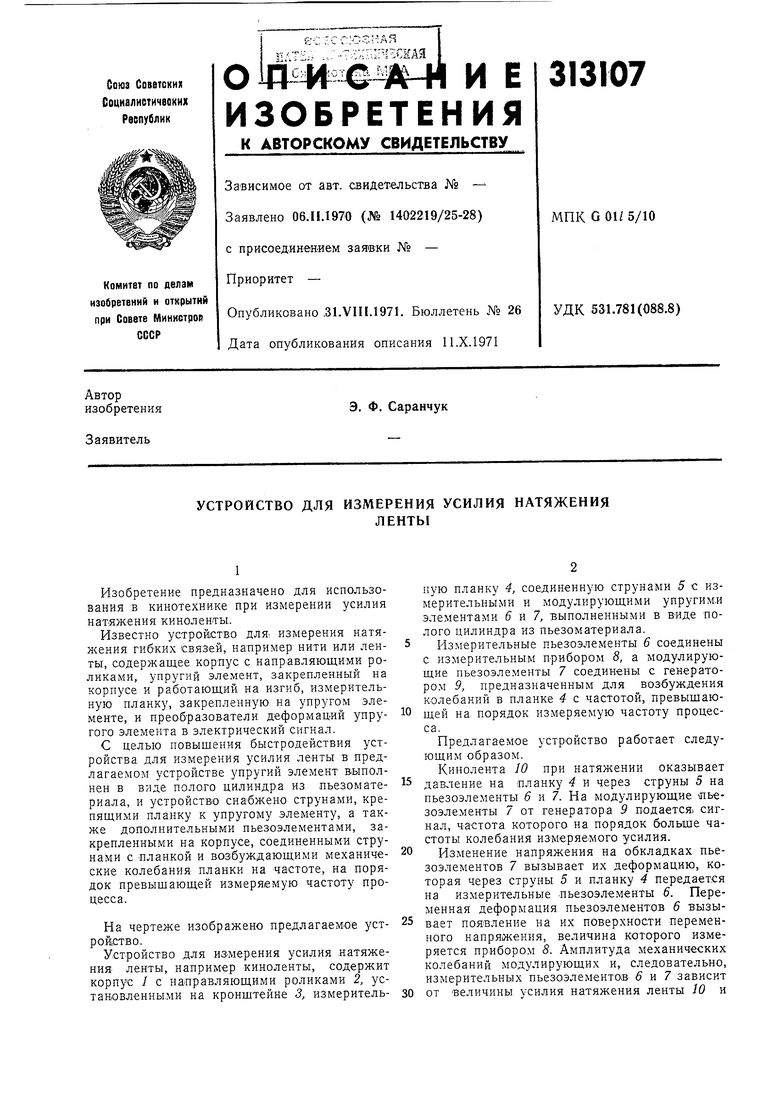

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УСИЛИЯ НАТЯЖЕНИЯЛЕНТЫ Советский патент 1971 года по МПК G01L5/10

Изобретение предназначено для использования в кинотехнике при измерении усилия натяжения киноленты..

Известно устройство для, измерения натяжения связей, например нити или ленты, содержащее корпус с направляющими роликами, упругий элемент, закрепленный на корпусе и работающий на изгиб, измерительную планку, закрепленную на упругом элементе, и преОбразователи деформаций упругого элемента в электрический сигнал.

С целью повышения быстродействия устройства для измерения усилия ленты в предлагаемом устройстве упругий элемент выполнен в виде полого цилиндра из пьезоматериала, и устройствю снабжено струнами, крепящими планку к упругому элементу, а также дополнительными пьезоэлементами, закрепленными на корпусе, соединенными струнами с планкой и возбуждающими механические колебания планки на частоте, на порядок превышающей измеряемую частоту процесса.

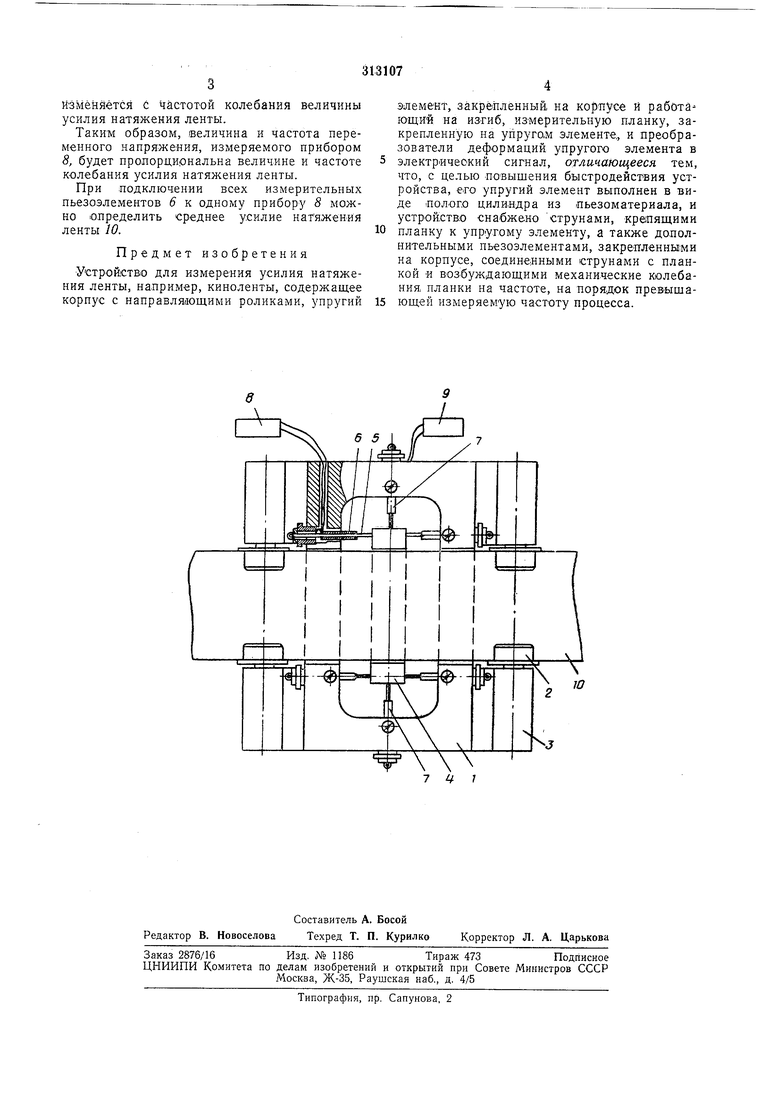

На чертеже изображено предлагаемое устройство.

пую планку 4, соединенную струнами 5 с измерительными и модулирующими упругими элементами 6 я 7, выполненными в виде полого цилиндра из пьезоматериала.

Измерительные пьезоэлементы 6 соединены с измерительным прибором 8, а модулирующие пьезоэлементы 7 соединены с генератором Я предназначенным для возбуждения колебаний в планке 4 с частотой, превыщающей на порядок измеряемую частоту процесса.

Предлагаемое устройство работает следующим образом.

Кинолента 10 при натяжении оказывает давление на планку 4 и через струны 5 на пьезоэлементы б и 7. На модулирующие льезоэлементы 7 от генератора 9 подается; сигнал, частота которого на порядок больще частоты колебания измеряемого усилия.

Изменение напряжения на обкладках пьезоэлементов 7 вызывает их деформацию, которая через струны 5 и планку 4 передается на измерительные пьезоэлементы 6. Переменная деформация пьезоэлементов 6 вызывает появление на их поверхности переменного напряжения, величина которого измеряется прибором 8. Амплитуда механических колебаний модулирующих и, следовательно, измерительных пьезоэлементо1В б и 7 зависит от величины УСИЛИЯ натяжения ленты 10 и

Изменяется с частотой колебания величины усилия натяжения ленты.

Таким образом, величина и частота переменного напряжения, измеряемого прибором 8, будет пропорциональна величине и частоте колебания усилия натяжения ленты.

При подключении всех измерительных пьезоэлементов 6 к одному прибору 8 можно определить среднее усилие натяженйя ленты 10.

Предмет изобретения

Устройство для измерения усилия натяжения ленты, например, киноленты, содержащее корпус с направляющими роликами, упругий

элемент, закрё пленный, на корпусе и работающий на изгиб, измерительную планку, закрепленную на уйруго,м элементе, и преобразователи деформаций упругого элемента в электрический сигнал, отличающееся тем, что, с целью повышения быстродействия устройства, его упругий элемент выполнен в виде пол-ого цилиндра из пьезоматериала, и устройство снабжено струнами, крепящими планку к упругому элементу, а также дополнительными пьезоэлементами, закрепленными на корпусе, соединенными струнами с планкой и возбуждающими механические колебания, планки на частоте, на порядок превышающей измеряемую частоту процесса.
