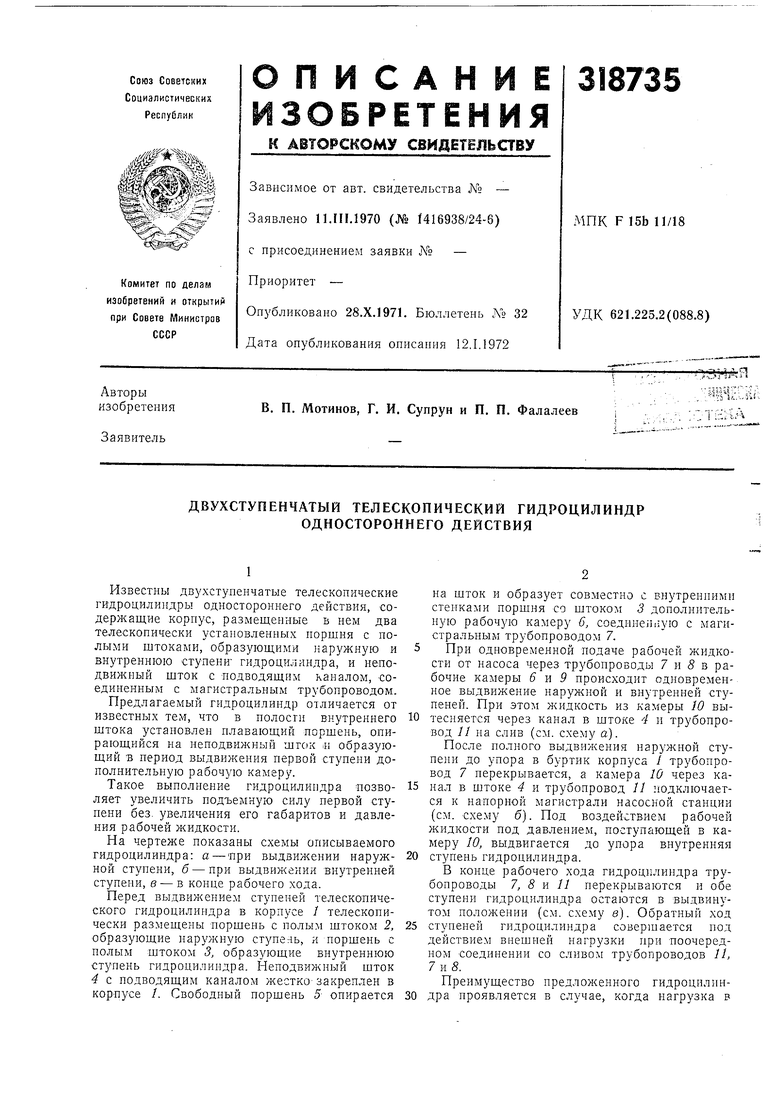

ДВУХСТУПЕНЧАТЫЙ ТЕЛЕСКОПИЧЕСКИЙ ГИДРОЦИЛИНДР ОДНОСТОРОННЕГО ДЕЙСТВИЯ Советский патент 1971 года по МПК F15B11/18

Известны двухступенчатые телескопические гидроцилиндры одностороннего действия, содержащие корпус, размещенные в нем два телескопически установленных поршня с полыми штоками, образующими наружную и внутреннюю ступени гидроцилиндра, и неподвижный HITOK с подводящим каналом, соединенным с магистральным трубопроводом.

Предлагаемый гидроцилиндр отличается от известных тем, что в полости внутреннего штока установлен плавающий поршень, опирающийся на неподвижный шгок .и образующий в период выдвижения первой ступени дополнительную рабочую камеру.

Такое выполнение гидроцилиндра позволяет увеличить подъемную силу первой ступени без увеличения его габаритов и давления рабочей жидкости.

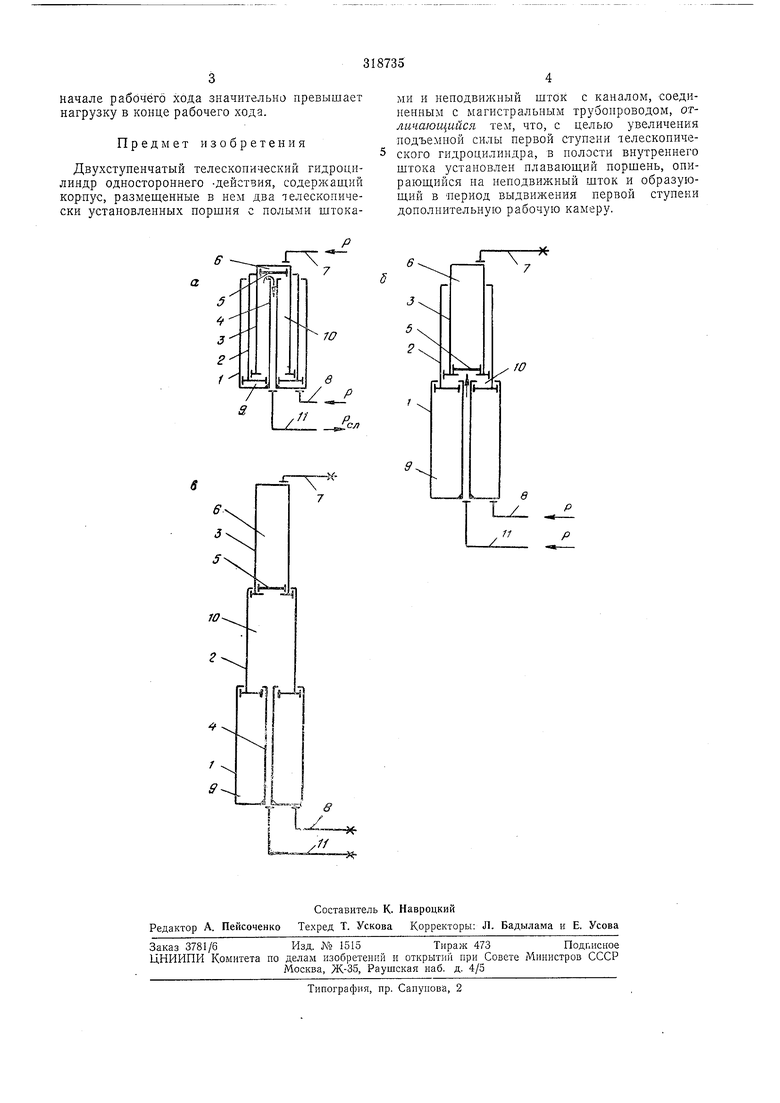

На чертеже показаны схемы описываемого гидроцилиндра: а - при выдвижении наружной ступени, б - при выдвижении внутренней ступени, в - в конце рабочего хода.

Перед выдвижением ступеней телескопического гидроцилиндра в корпусе / телескопически размещены поршень с полым штоком 2, образующие наружную ступень, и поршень с полым штоком 3, образующие внутреннюю ступень гидроцилиндра. Неподвижный шток 4 с подводящим каналом жестко закреплен в корпусе /. Свободный поршень 5 опирается

на шток и образует совместно с внутренними стенками поршня со штоком 3 дополнительную рабочую камеру 6, соедине;11;ую с магистральным трубопроводом 7. При одновременной подаче рабочей жидкости от насоса через трубопроводы 7 и 5 в рабочие камеры 5 и 9 происходит одновременное выдвижение наружной и внутренней ступеней. При этом жидкость из камеры W вытесняется через канал в штоке 4 и трубопровод // на слив (см. схему а).

После полного выдвижения наружной ступени до упора в буртик корпуса / трубопровод 7 перекрывается, а камера 10 через канал в штоке 4 и трубопровод 11 подключается к напорной магистрали насосной станции (см. схему б). Под воздействием рабочей жидкости под давлением, поступающей в камеру 10, выдвигается до упора внутренняя

ступень гидроцилиндра.

В конце рабочего хода гидроцилиндра трубопроводы 7, 8 и 11 перекрываются и обе ступени гидроцилиндра остаются в выдвинутом положении (см. схе.му в). Обратный ход

ступеней гидроцилиндра совершается под действием внешней нагрузки при поочередном соединении со сливом трубопроводов //, 7и5. Преимущество предложенного гидроцилинначале рабочего хода значительно превышает нагрузку в конце рабочего хода.

Предмет изобретения

Двухстуненчатый телескопический гидроцилиндр одностороннего -действия, содержащий корпус, размещенные в нем два телескопически установленных порщня с полыми штоками и неподвижный шток с каналом, соединенным с магистральным трубопроводом, огличающийся тем, что, с целью увеличения подъемной силы первой ступени телескопического гидроцилиндра, в полости внутреннего штока установлен плаваюш,ий поршень, опирающийся на неподвижный шток и образующий в период выдвижения первой ступени дополнительную рабочую камеру.
