УСТРОЙСТВО для СТАБИЛИЗАЦИИ ПОСТОЯННОГО ТОКА Советский патент 1972 года по МПК H02M5/00

1,

Из1об(ре,тение относится к источника-м нитания, а KMeUfflo к ста билизатораМ сильного постояиного тока высокой точности, применяеМЫ|М в Эюспери1ментальной физике для питания электрО1маПнит1Ных элементов.

По oOHoiBHOMiy aiBT. рв. № 259183 известно устройство для стабилизации, содержащее СИЛЮ1ВОЙ дроссель насыщедия, работавдщ.ир в режиме трансформатора постоянного тока и возбуждае1МЫ:й тир.атрониы (тиристорйым) вы1прЯ|Мителе|.1, а та .юже И3|меритель стабилизирую.ш,е1го тока.

Недостаток устройства заключается в том, что его рабочий режи|М и режим короткого замьикаиия «е различаются.

С целью пювьгшения надежности работы устройства для стабилизации постоянного тока к плунту электрамапнита подключен вход }1силителя переменного Т01ка, выход которого соединен с реле. Контакты реле соединенны с цепью упрагалеиия высоко1вольтного комапутатора.

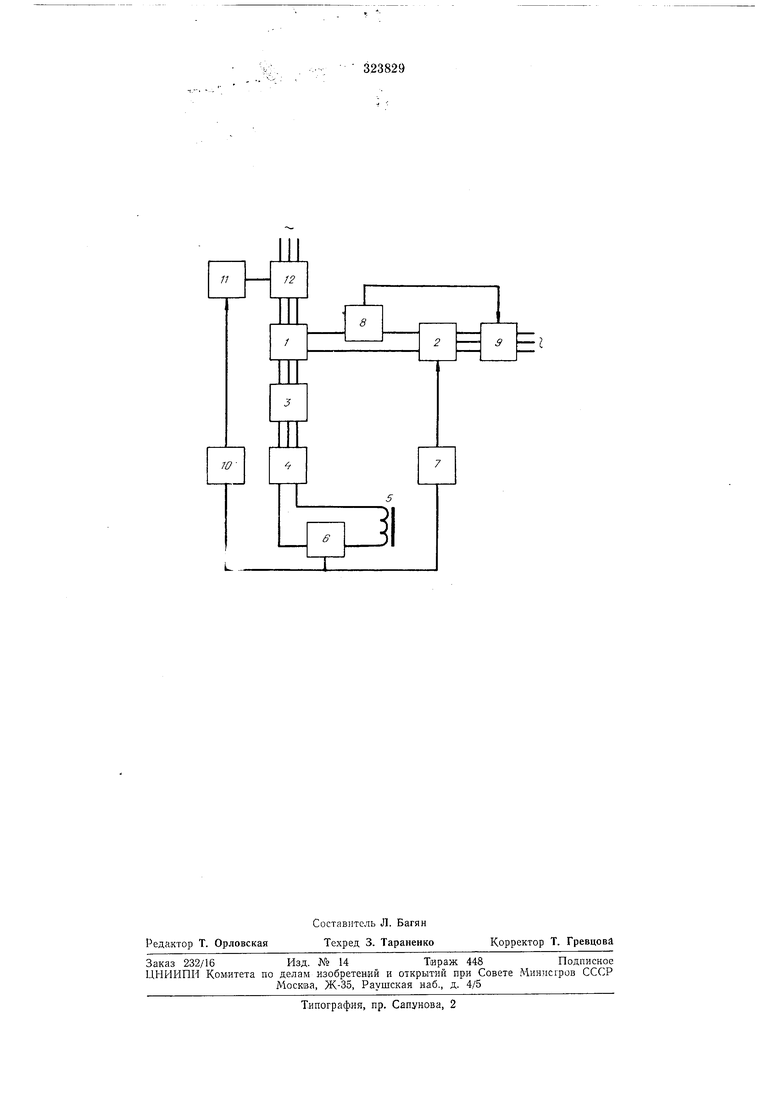

На чертеже представлена блок-схема предложенного устройства.

Устройство содержит силовой дроссель насыщения 1, возбуждаемый (|упра:вляемый) тиратронны-м (тиристорньш) выпрямителем 2. Дроссель нключен последовательно с силовым понижающим тра1нсформато(ром 3, питающи|м силовой кремниевый вьшрЯ1М1Игель 4. Ток питания эле1Ктр01магнита 5 по:ддерж,ивается постоянным с помощью щунта 6 измерительным усилителем 7 постоя1нного тока, утрааляющим выпрямителем 2. Максимально допустимая для данного потребителя величи1па стабилизируемого TOiKa контролируется измерителем 8 тока возбуждения, воздействующИМ на блок управления 9 тиратронпы.м вь пря -мителе1м 2. Величина переменной составляющей цепи стабилизируемого тока

контролируется усилителем 10 пepe Ieннoгo тока, (ВХОД которого подключен к ситнальным зажиМа1М шунта 6, а выход - к реле //. При наличии короткого замыкааиш в силовой цепи постоянного тока реле // конта1ктами отключает высоковольтный ком мутатор 2, в результате чего прекращается питание дросселя насыщения /.

Таким образо.м обеспечивается надежность работы зстройства для стабилизации постоянного тока.

Предмет изобретения

Устройство для стабилизации постоянного тока по авт. ов. N° 259183, отличающееся тем, что, с целью повышения надежности его работы, к щунту электрамагнита подключен вход усилителя пере-меиного тока, выход которого соединен с реле, при этом контакты поапеднего соединены с цепью управления высоковольтного коммутатора.
