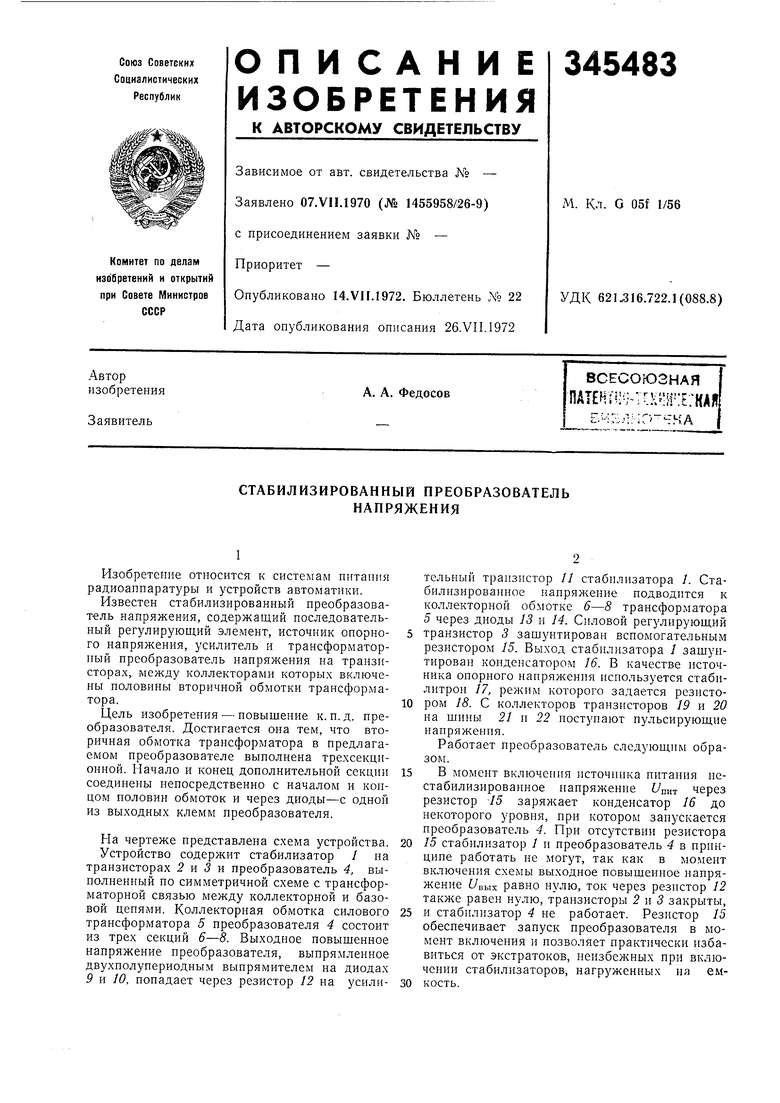

СТАБИЛИЗИРОВАННЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ Советский патент 1972 года по МПК G05F1/56

Изобретение относится к системам питания радиоаппаратуры и устройств автоматики.

Известен стабилизированный преобразователь напряжения, содержащий последовательный регулирующий элемент, источник опорного напряжения, усилитель и трансформаторный преобразователь напряжения на транзисторах, между коллекторами которых включены половины вторичной обмотки трансформатора.

Цель изобретения - повышение к. п. д. преобразователя. Достигается она тем, что вторичная обмотка трансформатора в предлагаемом нреобразователе выполнена трехсекционной. Начало и конец дополнительной секции соединены непосредственно с началом и концом половин обмоток и через диоды-с одной из выходных клемм преобразователя.

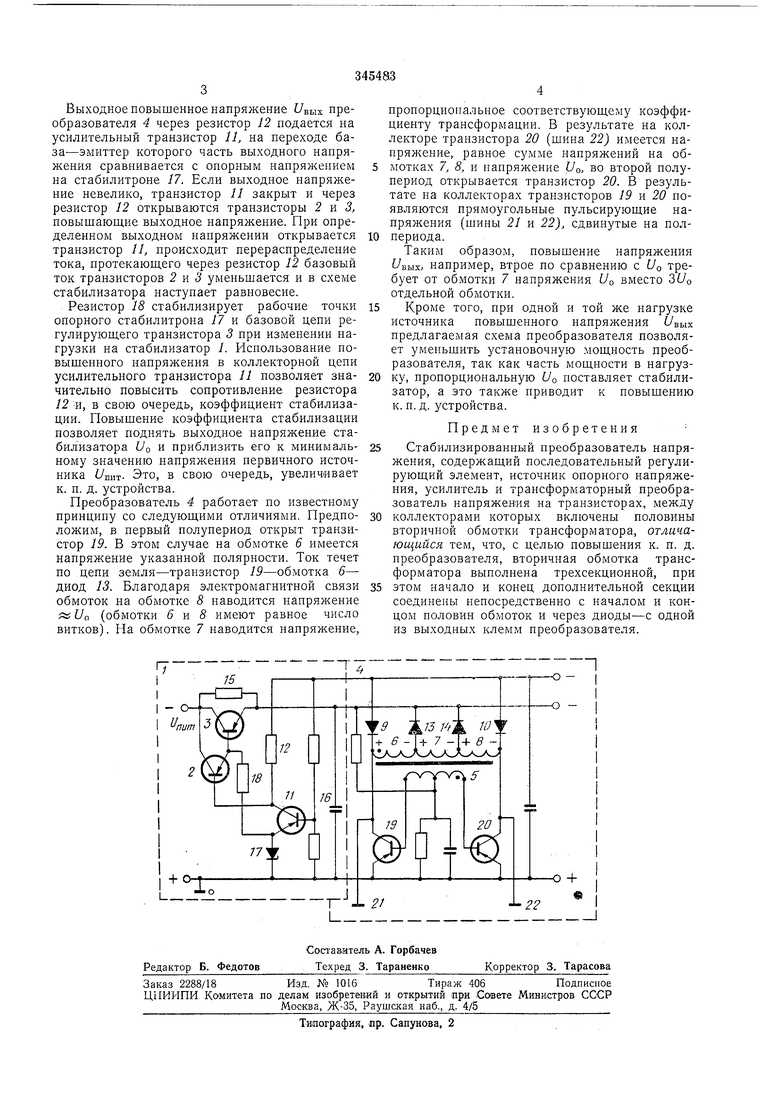

На чертеже представлена схема устройства.

Устройство содержит стабилизатор / на транзисторах 2 и 3 и преобразователь 4, выполненный по симметричной схеме с трансформаторной связью между коллекторной и базовой цепями. Коллекторная обмотка силового трансформатора 5 преобразователя 4 состоит из трех секций 6-8. Выходное повышенное напряжение преобразователя, выпрямленное двухполупериодным выпрямителем на диодах 9 и 10, попадает через резистор 12 на усилительный транзистор /У стабилизатора 1. Стабилнзированное напряжение подводптся к коллекторной обмотке 6-8 трансформатора 5 через диоды 13 и 14. Силовой регулирующий

транзистор t защунтирован вспомогательным резистором 15. Выход стабилизатора / защунтирован конденсатором 16. В качестве источника опорного напряжения используется стабилитрон 17, режим которого задается резистором 18. С коллекторов транзисторов 19 и 20 на шины 21 п 22 иоступают пульсирующие напряжения.

Работает преобразователь следующпм образом.

В момепт включения источника питания нестабилизированное напряжение t/miT через резистор 15 заряжает конденсатор 16 до некоторого уровня, при котором занускается преобразователь 4. При отсутствии резистора

15 стабилизатор 1 и преобразователь 4 в принципе работать не могут, так как в момент включения схемы выходное повышенное напряжение /7вых равно нулю, ток через резнстор 12 равен нулю, транзисторы 2 и 3 закрыты,

и стабилизатор 4 не работает. Резистор 15 обеспечивает запуск преобразователя в момент включения и позволяет практически избавиться от экстратоков, неизбежных при включении стабилизаторов, нагруженных ня ем
